实验1：SDN拓扑实践

一、实验目的
能够使用源码安装Mininet；
能够使用Mininet的可视化工具生成拓扑；
能够使用Mininet的命令行生成特定拓扑；
能够使用Mininet交互界面管理SDN拓扑；
能够使用Python脚本构建SDN拓扑。
二、实验环境
Ubuntu 20.04 Desktop amd64

三、实验要求
（一）基本要求

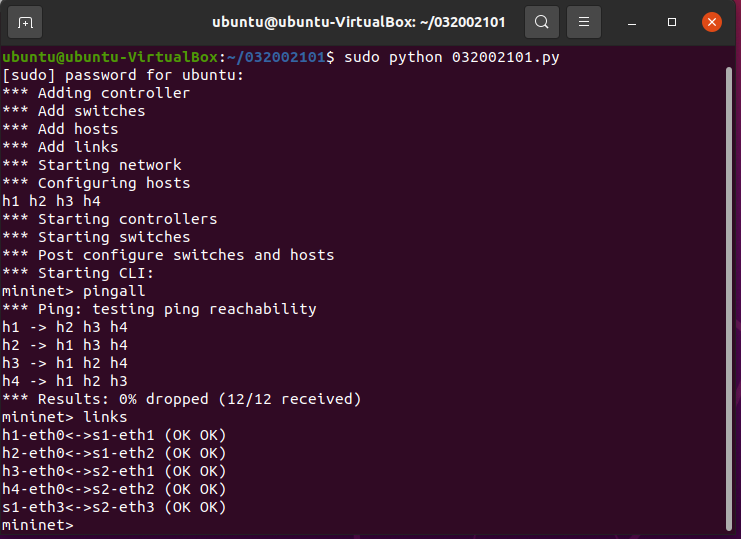

1.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

2.使用Mininet的命令行生成如下拓扑：

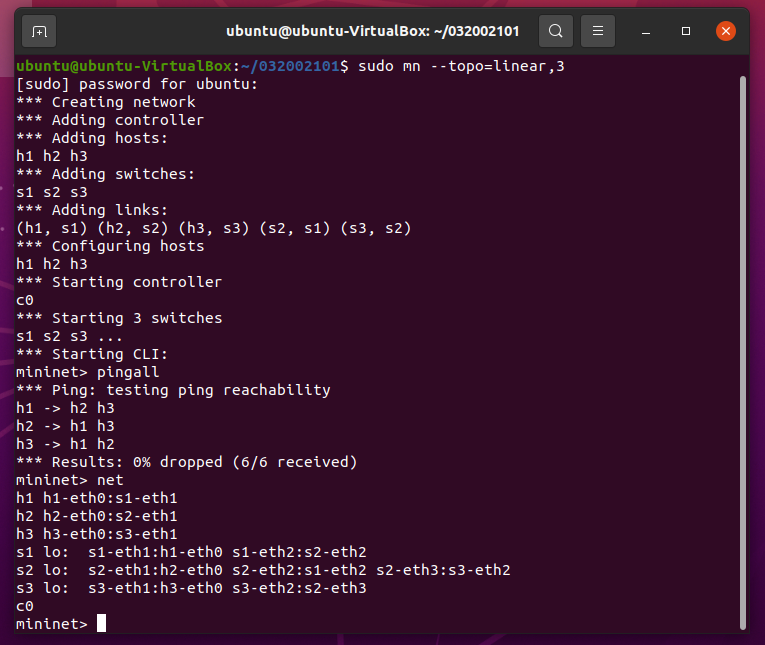

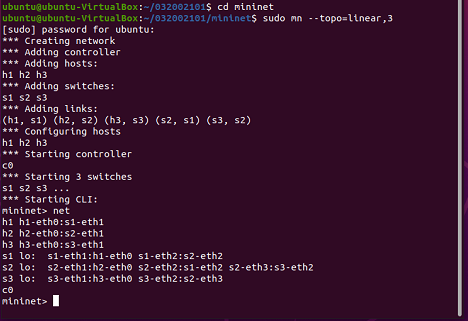

a) 3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

b) 3台主机，每个主机都连接到同1台交换机上。

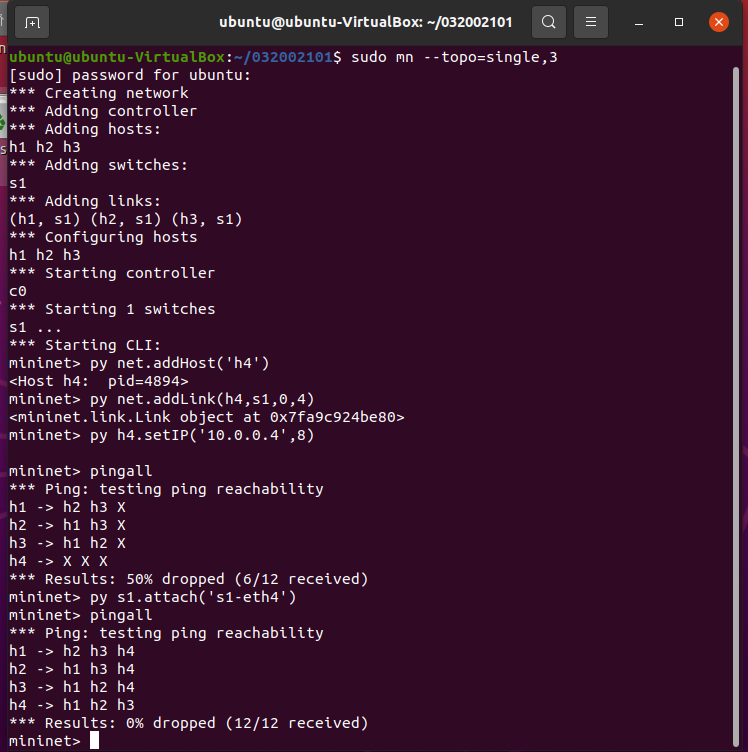

3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

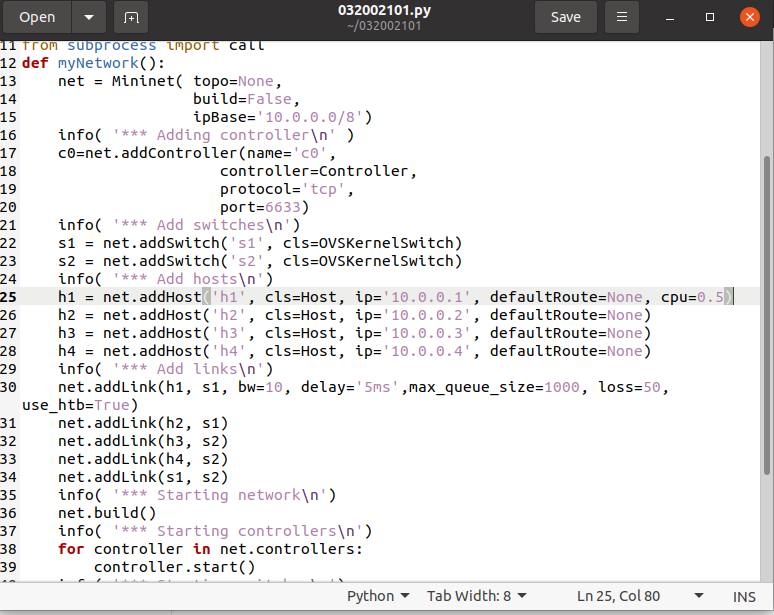

4.编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：
a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

（二）进阶要求

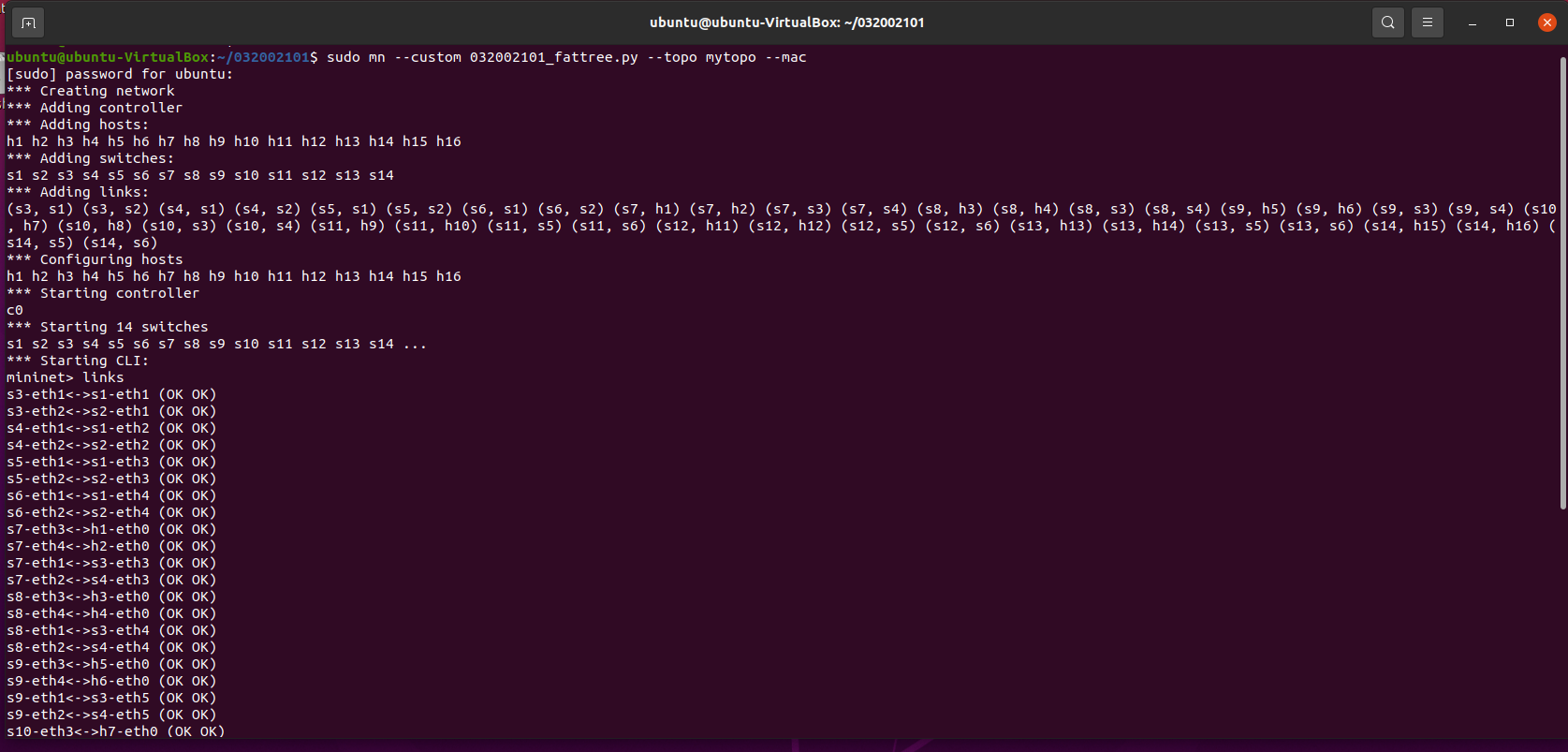

编写Python脚本，生成如下数据中心网络拓扑，要求：

编写.py拓扑文件，命名为“学号_fattree.py”；

必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

设备名称必须和下图一致；

使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。


（四）个人总结
对于我来说，本次实验还是有一定的难度，在同学的帮助之下顺利完成，出现的问题有运行不了miniedit.py，然后通过查看sdn实验环境安装那个文档，解决的问题。遇到的别的问题自己就查看csdn或问同学，不断摸索，不断学习。通过这次实验自己也对拓扑结构有了基本的了解，但自己对python不熟，代码能力还有待提高。
