ROCm软件栈以及TheRock输出对应关系

参考ROCm官方文档（AMD ROCm documentation — ROCm Documentation）以及相关资料梳理ROCm软件栈，并结合TheRock编译输出，给出对应关系。进而了解整个软件栈各模块的作用。

1 ROCm软件栈

1.2 应用层 (Applications)

AI/ML应用：PyTorch、TensorFlow、JAX等深度学习框架。
HPC应用：GROMACS、OpenFOAM、LAMMPS等科学计算软件。
媒体处理：Blender、FFmpeg、DaVinci Resolve等创作工具。
科学计算：MATLAB、Julia、RAPIDS等数据分析平台。

1.2 框架层 (Frameworks)

PyTorch：动态图深度学习框架，支持自动微分和GPU加速。
TensorFlow：静态图机器学习平台，提供完整的生态系统。
JAX(Just After eXecution)：函数式变换库，支持JIT编译和自动微分。ROCm/jax: Composable transformations of Python+NumPy programs: differentiate, vectorize, JIT to GPU/TPU, and more
Kokkos：C++性能可移植编程模型，抽象硬件差异。
OpenMP：指令级并行编程标准，支持目标卸载到GPU。

1.3 库层 (Libraries)

机器学习库

MIOpen(Open Machine Intelligence Library)：深度学习算子库，优化卷积、池化等操作。ROCm/MIOpen: [DEPRECATED] Moved to ROCm/rocm-libraries repo
MIGraphX(Machine Intelligence Graph Execution)：图优化和推理引擎，支持模型部署优化。ROCm/AMDMIGraphX: AMD's graph optimization engine.
MIVisionX( Machine Intelligence Vision Library)：计算机视觉库，提供OpenVX实现。ROCm/MIVisionX: MIVisionX toolkit is a set of comprehensive computer vision and machine intelligence libraries, utilities, and applications bundled into a single toolkit.
Composable Kernel：跨架构高性能内核编程模型，适用于机器学习关键计算。
ROCm Performance Primitives (RPP)(RPP)：高性能计算机视觉库，支持 HIP/OpenCL/CPU 后端。
rocAL：图像和视频增强、解码与处理库。
rocDecode：高性能视频解码 SDK，访问 AMD GPU 视频解码功能。
rocJPEG：AMD GPU 上的 JPG 图像解码库。
rocPyDecode：提供 Python 和 C/C++ 接口访问 rocDecode 功能。

数学计算库

half：C++ header-only 库，提供 IEEE 754 标准 16-bit 半精度浮点类型及算术运算、类型转换和常用数学函数；文档：half；仓库：half
hipBLAS：BLAS 封装库，支持 rocBLAS 和 cuBLAS 后端，实现矩阵运算接口；文档：hipBLAS；仓库：hipBLAS
hipBLASLt：通用矩阵-矩阵运算库，提供更灵活 API 并扩展传统 BLAS 功能；文档：hipBLASLt；仓库：hipBLASLt
hipFFT：快速傅里叶变换（FFT）封装库，支持 rocFFT 或 cuFFT 后端；文档：hipFFT；仓库：hipFFT
hipfort：Fortran 接口库，用于访问 GPU 内核；文档：hipfort；仓库：hipfort
hipRAND：将使用 cuRAND 的 CUDA 应用迁移到 HIP 层；文档：hipRAND；仓库：hipRAND
hipSOLVER：LAPACK 封装库，支持 rocSOLVER 和 cuSOLVER 后端；文档：hipSOLVER；仓库：hipSOLVER
hipSPARSE：稀疏矩阵封装库，支持 rocSPARSE 和 cuSPARSE 后端；文档：hipSPARSE；仓库：hipSPARSE
hipSPARSELt：稀疏矩阵封装库，支持多种后端；文档：hipSPARSELt；仓库：hipSPARSELt
rocALUTION：稀疏线性代数库，探索 ROCm 运行时的细粒度并行性；文档：rocALUTION；仓库：rocALUTION
rocBLAS：HIP 实现的 BLAS 库，运行在 ROCm 运行时；文档：rocBLAS；仓库：rocBLAS
rocFFT：使用 HIP 实现的快速傅里叶变换库；文档：rocFFT；仓库：rocFFT
rocRAND：提供伪随机和准随机数生成函数；文档：rocRAND；仓库：rocRAND
rocSOLVER：在 ROCm 上实现 LAPACK 算法，优化 AMD GPU 性能；文档：rocSOLVER；仓库：rocSOLVER
rocSPARSE：稀疏矩阵计算接口库，基于 HIP 实现 BLAS 风格运算；文档：rocSPARSE；仓库：rocSPARSE
rocWMMA：C++ 库，加速混合精度矩阵乘累加（MMA）运算；文档：rocWMMA；仓库：rocWMMA
Tensile：基于基准测试的后端库生成器，用于 GEMM、GEMM-like 问题和 N 维张量运算；文档：Tensile；仓库：Tensile

通信库

RCCL(ROCm Communication Collectives Library)：多GPU通信集合库，实现AllReduce等集合操作。ROCm/rccl: ROCm Communication Collectives Library (RCCL)
rocSHMEM：内核级 GPU 通信库，提供类似 OpenSHMEM 的接口，实现 GPU 间高效数据交换。

原语库

rocPRIM(ROCm Parallel Primitives)：并行算法原语库，提供排序、归约等基础操作。ROCm/rocPRIM: [DEPRECATED] Moved to ROCm/rocm-libraries repo
rocThrust：类似STL的并行算法库，简化GPU编程。ROCm/rocThrust: [DEPRECATED] Moved to ROCm/rocm-libraries repo
hipCUB：基于 rocPRIM 或 CUB 的轻量级 header-only 封装库，方便将使用 CUB 的项目迁移到 HIP 层。
hipTensor：AMD 的 C++ 库，基于 Composable Kernel 加速张量运算原语，用于高性能 ML/深度学习计算。

1.4 编译器层 (Compilers)

hipcc(HIPCC)：HIP编译器驱动，处理HIP代码编译和链接。
LLVM-ROC(ROCm compilers)：基于LLVM的AMD GPU后端，生成优化代码。ROCm/llvm-project: This is the AMD-maintained fork of the LLVM git repository.
amdclang：支持OpenMP目标卸载的Clang编译器。
ROCm Device Libs：设备端数学函数库，提供基础运算。ROCm/llvm-project: This is the AMD-maintained fork of the LLVM git repository.

1.5 编程模型层 (Programming Models)

HIP(Heterogeneous-compute Interface for Portability)：异构计算可移植接口，提供CUDA类似编程体验。rocm-systems/projects/hip at develop · ROCm/rocm-systems
OpenCL(Open Computing Language)：开放计算语言标准，支持跨平台异构计算。
OpenMP(Open Multi-Processing)：指令级并行编程模型，简化GPU代码移植。

1.6 运行时层 (Runtimes)

ROCr(ROCR-Runtime)：ROCm 底层运行时，基于 HSA 模型，管理 GPU 资源、执行上下文、调度队列和内存。rocm-systems/projects/rocr-runtime at develop · ROCm/rocm-systems
HIP Runtime(HIP)：HIP 程序运行时，实现 HIP API，提供内存管理、流和事件、内核加载与执行等功能。rocm-systems/projects/hip at develop · ROCm/rocm-systems
CLR(AMD Compute Language Runtime (CLR))：HIP 和 OpenCL 的公共运行时支撑层，负责内核编译、执行模型、多 GPU 管理等，不是单独的库，而是 HIP 与 OpenCL runtime 的共享组件。rocm-systems/projects/clr at develop · ROCm/rocm-systems

1.7 工具层 (Tools)

性能分析工具

rocprofiler(OCm Compute Profiler、ROCm Systems Profiler、ROCProfiler、ROCprofiler-SDK)：性能分析工具，收集硬件性能计数器。rocm-systems/projects/rocprofiler-systems at develop · ROCm/rocm-systems、rocm-systems/projects/rocprofiler-sdk at develop · ROCm/rocm-systems、rocm-systems/projects/rocprofiler-register at develop · ROCm/rocm-systems、rocm-systems/projects/rocprofiler-compute at develop · ROCm/rocm-systems。
Omniperf：全面性能分析器，提供优化建议。
ROCm Bandwidth Test：显存带宽和数据拷贝性能测试。
ROCTracer：拦截 ROCm Runtime API 调用并追踪 GPU 异步活动。

开发调试工具

rocgdb(ROCgdb))：GPU调试器，支持内核级调试和断点设置。ROCm/ROCgdb: This is ROCgdb, the ROCm source-level debugger for Linux, based on GDB, the GNU source-level debugger.
HIPIFY(HIPIFY)：代码转换工具，自动将CUDA代码转为HIP。ROCm/HIPIFY: HIPIFY: Convert CUDA to Portable C++ Code
ROCdbgapi：提供 GPU 程序调试的底层接口。
ROCr Debug Agent：运行时捕获 GPU 错误并打印 wavefront 状态。

系统管理

ROCm SMI(ROCm System Management Interface)：GPU系统管理接口，监控状态和性能指标。rocm-systems/projects/rocm-smi-lib at develop · ROCm/rocm-systems
rocminfo(ROCm System Information)/AMD SMI：系统信息查询工具，显示GPU拓扑和特性。rocm-systems/projects/rocminfo at develop · ROCm/rocm-systems
ROCm Data Center Tool：集群 GPU 管理工具。
ROCm Validation Suite：GPU 问题检测与排错工具。

1.8 驱动层 (Drivers)

AMDGPU：Linux内核显示驱动，管理GPU硬件资源。
HSAKMT(Heterogeneous System Architecture Kernel Mode Driver)：HSA内核模式驱动，处理用户态-内核态通信。
ROCt(ROCm Thunk)：用户态驱动接口，提供系统调用封装。

1.9 硬件层 (Hardware)

CDNA(Compute DNA)架构：计算优化架构（Instinct MI系列），专注HPC和AI。
RDNA(Radeon DNA)架构：图形计算架构（Radeon RX系列），平衡图形和计算。
Infinity Fabric：高速互连技术，实现多GPU直接通信。

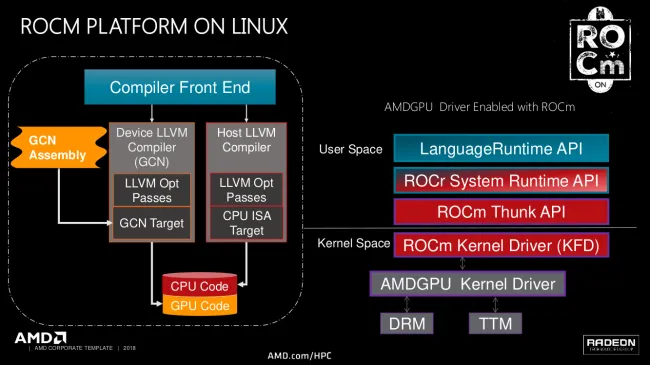

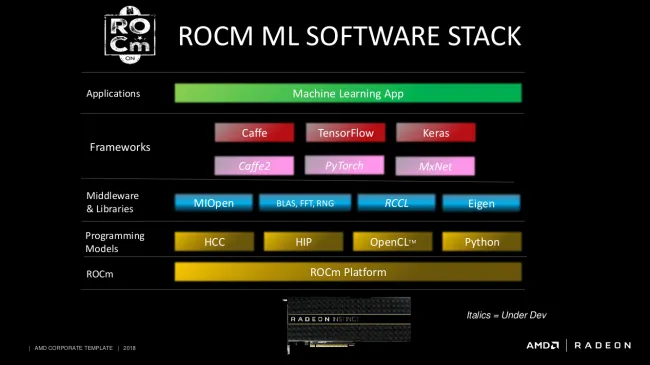

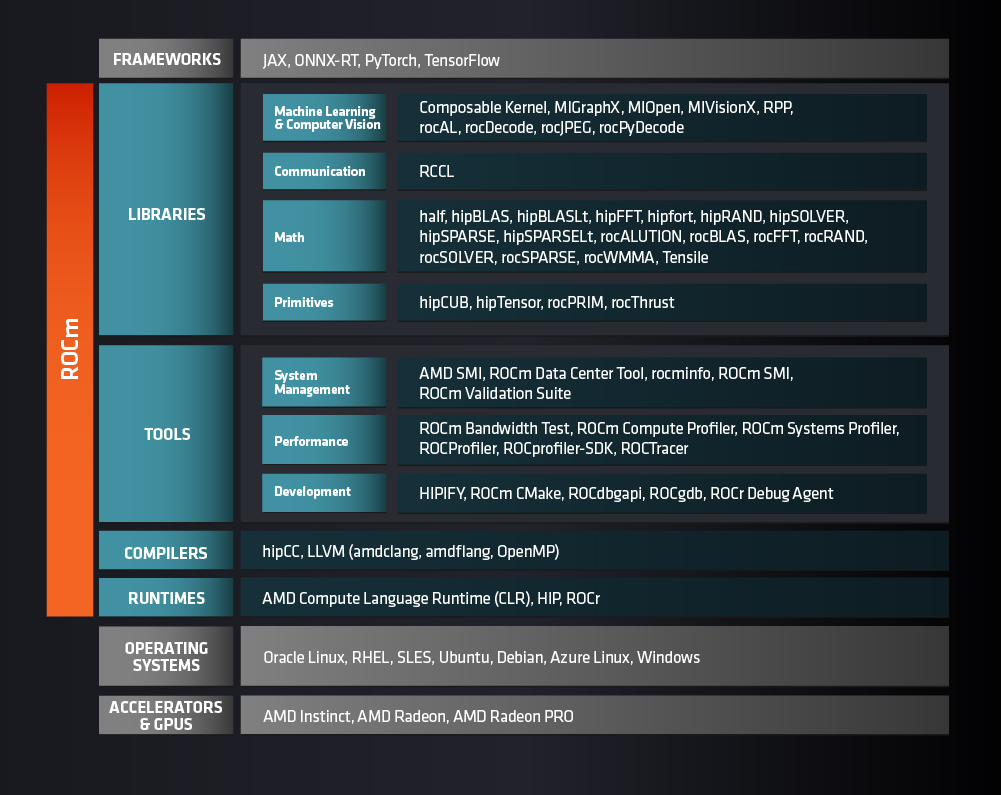

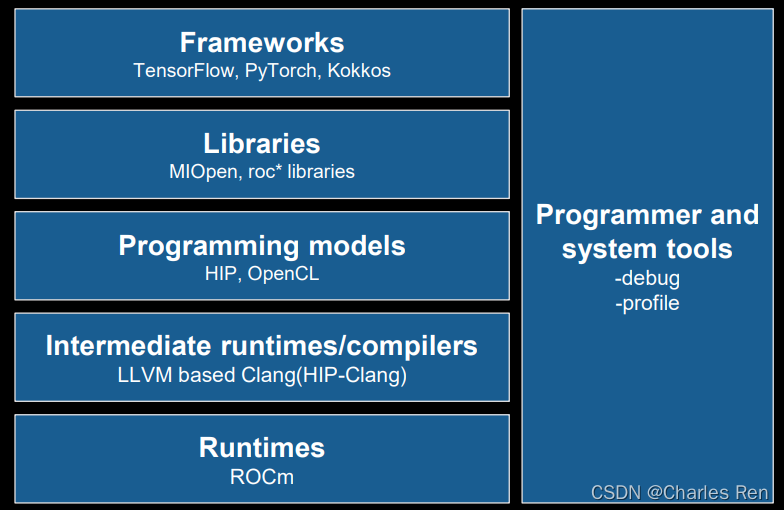

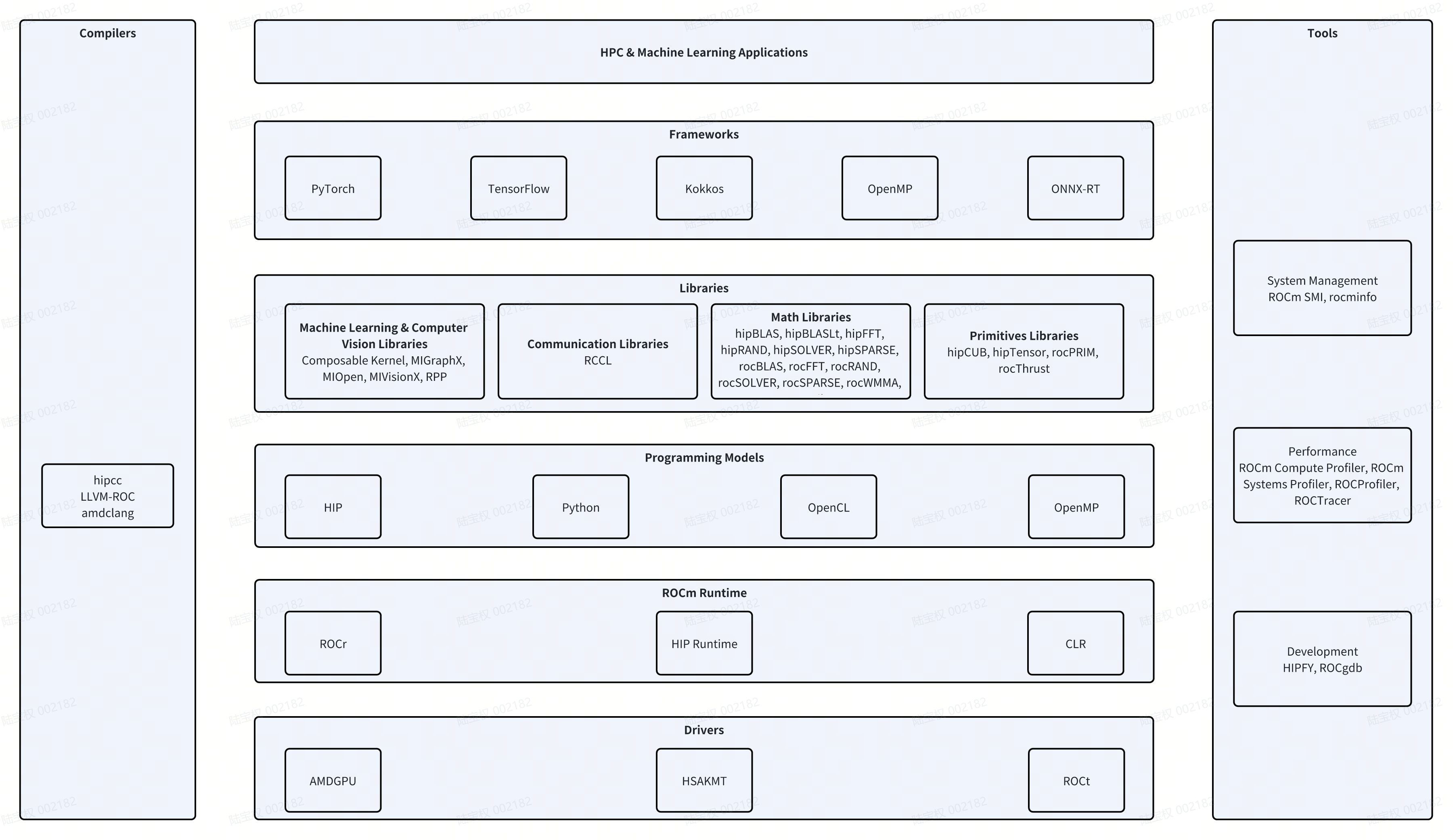

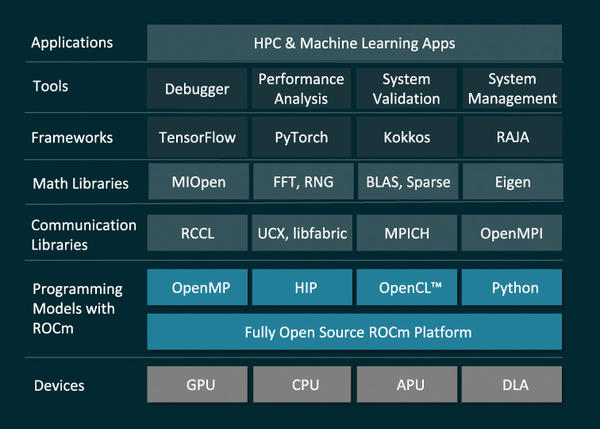

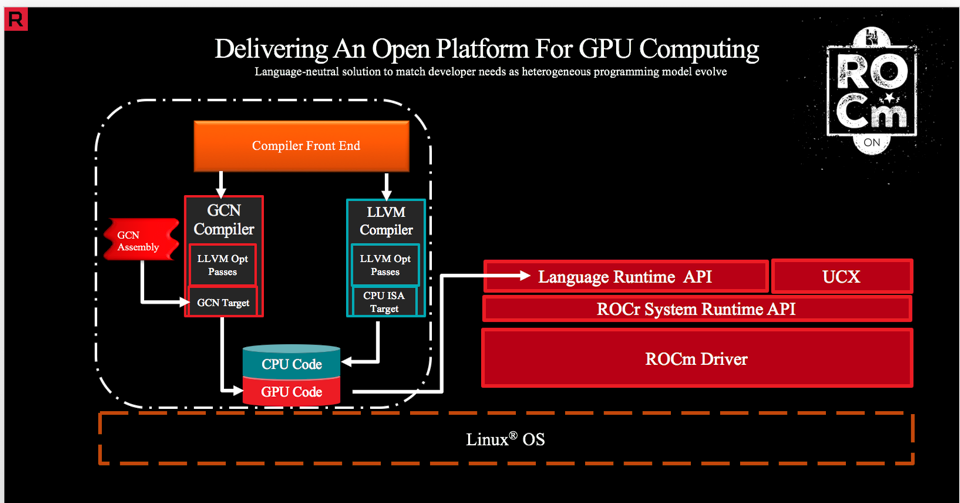

2 ROCm软件栈架构图

3 TheRock输出与ROCm软件栈

TheRock编译后生成的输出文件在：

build/dist/rocm/
├── bin
├── include
├── lib
├── libexec
├── llvm -> lib/llvm
└── share

bin中主要包含编译、Tools、Test等可执行文件；lib中包含Math Libraries、Communication Libraries、ROCm Runtime等。比如：

Libraries
  ├─ ML & CV: libMIOpen.so
  ├─ Communication: librccl.so
  ├─ Math:
  │    ├─ libhipblas.so, librocblas.so
  │    ├─ libhipblaslt.so
  │    ├─ libhipfft.so, librocfft.so
  │    ├─ libhiprand.so, librocrand.so
  │    ├─ libhipsolver.so, librocsolver.so
  │    └─ libhipsparse.so, librocsparse.so
  └─ Primitives: (未出现)

Compilers
  ├─ libamd_comgr.so
  └─ llvm/Runtimes
  ├─ HIP: libamdhip64.so, libhiprtc.so, libhiprtc-builtins.so
  └─ HSA: libhsa-runtime64.so

Tools
  ├─ System: librocm_smi64.so
  ├─ Performance: librocprofiler-sdk.so, librocprofiler-sdk-roctx.so, librocprofiler-register.so
  └─ Development: rocprofiler-sdk/

Drivers
  ├─ liboam.so
  ├─ librocm-core.so
  ├─ rocmmod
  └─ rocm_sysdeps/
