OpenWRT(23): 使用sar进行系统级状态监控



1 OpenWRT下sar配置

如果要在OpenWRT下使用sar，需要配置打开：

Utilities
　　->sysstat

2 sar介绍

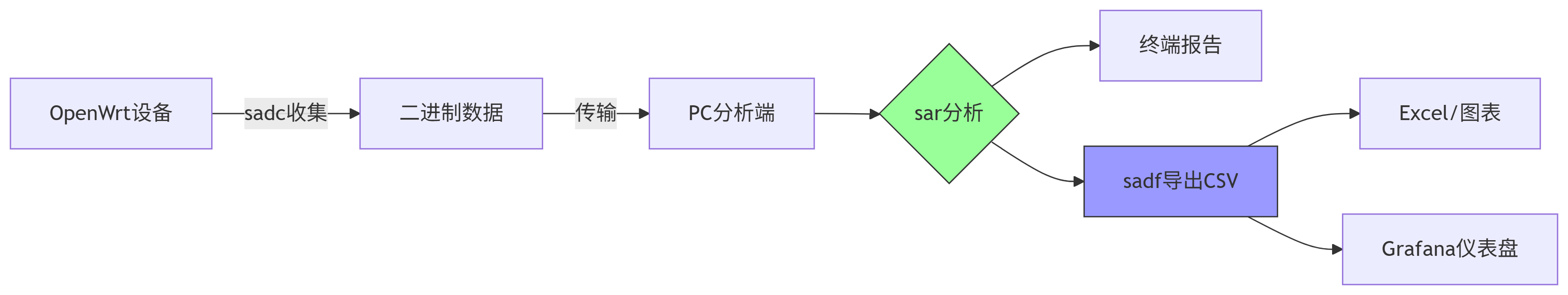

 sar相关工具包括：

工具	功能描述	使用场景示例
sar	系统活动报告器，收集/显示系统性能数据	sar -r 1 3 查看内存使用率
sadc	系统活动数据收集器（sar的后台守护进程）	自动收集数据到二进制文件
sadf	以多种格式（CSV/XML/JSON等）导出sar收集的数据	sadf -d sa01 -- -r 导出内存CSV数据
sa1	调用sadc收集并存储数据	通过cron定时运行
sa2	生成每日摘要报告	每日生成汇总报告

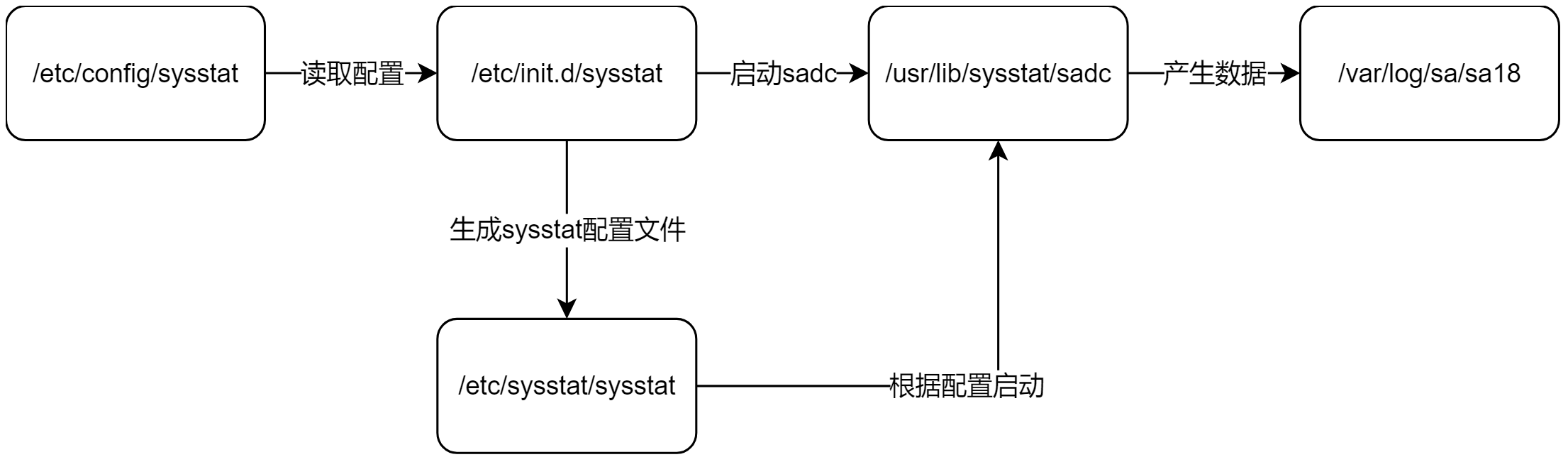

OpenWRT下的sadc的启动流程如下：

• /etc/init.d/sysstat启动脚本，根据/etc/config/sysstat生成配置文件/etc/sysstat/sysstat。
• /etc/init.d/sysstat启动sadc抓取系统状态信息。
• sadc将抓取的数据存储到/var/log/sa/saxx中。

#!/bin/sh /etc/rc.common
# Copyright (C) 2015 OpenWrt.org

START=90
STOP=10

USE_PROCD=1
PROG=/usr/lib/sysstat/sadc
SYSSTAT_CFG="/etc/sysstat/sysstat"

validate_sysstat_section() {--读取/etc/config/sysstat配置信息。
        uci_load_validate sysstat sysstat "$1" "$2" \
                'log_history:uinteger' \
                'compressafter:uinteger' \
                'sadc_options:string' \
                'sa_dir:string' \
                'zip:string' \
                'enabled:string'
}

start_sysstat_instance() {
        [ "$2" = 0 ] || {
                echo "validation failed"
                return 1
        }

        [ -d /var/log/sa] || mkdir -p /var/log/sa--统计信息保存到/var/log/sa中。

        {
                echo "HISTORY=$log_history"
                echo "COMPRESSAFTER=$compressafter"
                echo "SADC_OPTIONS=\"$sadc_options\""
                echo "SA_DIR=\"$sa_dir\""
                echo "ZIP=\"$zip\""
                echo "ENABLED=\"$enabled\""
        } > $SYSSTAT_CFG--写到/etc/sysstat/sysstat配置文件中。

        procd_open_instance
        procd_set_param command $PROG -S ALL -F -L 1 100 - --每隔1秒，记录100秒的统计信息。
        procd_set_param file $SYSSTAT_CFG
        procd_close_instance
}

start_service() {
        validate_sysstat_section sysstat start_sysstat_instance
}

service_triggers()
{
        procd_add_reload_trigger "sysstat"
        procd_add_validation validate_sysstat_section
}

3 sar使用

sadc（System Activity Data Collector）是 sysstat 工具集的核心数据收集器，负责以二进制格式持续采集并存储系统性能数据。它是sar 报告的基础数据源，通常在后台以守护进程方式运行。

sadc支持的选项包括：

选项	参数格式	功能描述	使用示例
-C	<comment>	在数据文件中添加注释文本	sadc -C "Startup_Monitor" outfile
-D	无	使用本地时间替代 UTC 时间戳	sadc -D 60 5 datafile
-F	无	强制创建输出文件（即使没有数据）	sadc -F /tmp/empty_data
-f	无	从标准输入读取时间戳（cron 调度模式专用）	echo $(date +%s) | sadc -f
-L	无	启用大文件支持（>2GB 文件）	sadc -L 300 - sa_large
-V	无	显示版本信息并退出	sadc -V
-S	<subset>	指定采集的数据子集 可用值： INT, DISK, IPV6, POWER, SNMP, XDISK, ALL, XALL	sadc -S DISK,SNMP 300 2 disk_net.dat

  支持的采样周期和路径：

<interval>	数字	采集间隔时间（秒）	60（每60秒采集）
<count>	数字	采集次数	10（采集10次）
<outfile>	文件路径	输出文件路径（默认：/var/log/sa/saDD）	/var/log/custom_sa

-S 数据子集选项详解：

子集	监控内容	适用场景
INT	中断统计	高并发服务诊断
DISK	全局磁盘 I/O（读写总量/IOPS）	存储性能分析
IPV6	IPv6 网络协议统计	IPv6 网络监控
POWER	CPU 频率/功耗统计	功耗优化/节能分析
SNMP	IP/TCP/UDP/ICMP 网络层协议统计	网络问题排查
XDISK	每设备详细磁盘统计（每个磁盘的独立指标）	多磁盘系统分析
ALL	基础组合：CPU + 内存 + 全局磁盘 + SNMP	常规系统监控
XALL	完整组合：ALL + XDISK + INT + IPV6 + POWER	深度性能分析

sar（System Activity Reporter）是 Linux 系统性能监控的核心工具之一，属于 sysstat 工具包。它用于收集、报告和保存系统活动信息，帮助分析 CPU、内存、磁盘 I/O、网络等资源的使用情况。

选项	报告名称	监控内容	示例命令
-B	Paging statistics	分页统计（缺页/换入换出）	sar -B 1 3
-b	I/O statistics	I/O 和传输速率（TPS/吞吐量）	sar -b 5 10
-d	Block devices	块设备统计（每磁盘读写）	sar -d -p 1 5
-F	Filesystems	文件系统统计（挂载点使用率）	sar -F MOUNT 60
-H	Hugepages	大页内存利用率	sar -H
-I	Interrupts	中断统计（指定中断或SUM/ALL）	sar -I SUM 2 5
-m	Power management	电源管理统计（需关键字）	sar -m CPU,FAN 1 1
-M	Power utilization	完整电源管理（CPU频率/风扇/温度等）	sar -M
-n	Network	网络统计（需关键字）	sar -n DEV 1 5
-q	System load	系统负载和压力停滞统计	sar -q LOAD,CPU
-r	Memory utilization	内存利用率（物理+Swap）	sar -r ALL 5 3
-S	Swap utilization	交换空间利用率	sar -S
-u	CPU utilization	CPU利用率（用户/系统/空闲）	sar -u ALL 1
-v	Kernel tables	内核表状态（inode/文件句柄）	sar -v
-W	Swapping	交换活动统计	sar -W
-w	Task creation	任务创建和上下文切换	sar -w
-y	TTY devices	TTY设备活动	sar -y

4 sar分析

如下查看CPU占用率和内存利用率：

sar -ur -f /var/log/sadc.data > /var/log/sadc.log

 5 kSar可视化分析
