RISCV Linux下Illegal Instruction解析定位

 一个非法指令的日志和产生日志的代码流程分析。

1 非法指令log

一个非法指令异常的log如下：

[   27.111085] Oops - illegal instruction [#1]
[   27.111108] Modules linked in: xxx(O)--tainted信息参考下面。
[   27.111136] CPU: 0 PID: 947 Comm: netifd Tainted: G           O       6.6.69-gbe5cdcb68ab7 #1--这部分的错误参考《RISC-V Linux下Trap日志解析 - ArnoldLu - 博客园》。
[   27.111151] Hardware name: yyy (DT)
[   27.111156] epc : fib_check_nh+0xa/0x394--显示epc/ra寄存器对应的符号信息。
[   27.111188]  ra : fib_create_info+0x704/0xb04
[   27.111208] epc : c048b5f8 ra : c048c144 sp : c0b678d0
[   27.111218]  gp : c186b150 tp : c0b11800 t0 : c464c278
[   27.111227]  t1 : ffffffff t2 : 0000017a s0 : c0b679a0
[   27.111236]  s1 : 00000000 a0 : c1895140 a1 : c34ac4d0
[   27.111244]  a2 : 000000ff a3 : 000000fd a4 : 00000000
[   27.111252]  a5 : 000000fe a6 : 00000000 a7 : 00000002
[   27.111260]  s2 : 00000000 s3 : c1895140 s4 : c104a230
[   27.111268]  s5 : c186ce68 s6 : 00000001 s7 : c186ce60
[   27.111277]  s8 : c0b67a2c s9 : c103b064 s10: c34ac480
[   27.111286]  s11: 000000ff t3 : 00000400 t4 : 000fffff
[   27.111294]  t5 : 00000400 t6 : 00000000
[   27.111300] status: 00000120 badaddr: 0100de07 cause: 00000002
[   27.111310] [<c048b5f8>] fib_check_nh+0xa/0x394--栈回溯，后面给出函数内部的偏移，方便明确定位。
[   27.111333] [<c048ecec>] fib_table_insert+0x86/0x544
[   27.111357] [<c0489020>] fib_magic.isra.0+0xe8/0xea
[   27.111376] [<c048a33e>] fib_add_ifaddr+0xe0/0x13a
[   27.111397] [<c048a990>] fib_inetaddr_event+0x64/0x9e
[   27.111417] [<c0021b80>] blocking_notifier_call_chain+0x4c/0x78
[   27.111447] [<c0480892>] __inet_insert_ifa+0x1c0/0x296
[   27.111462] [<c0480df8>] inet_rtm_newaddr+0x2d6/0x498
[   27.111477] [<c038126e>] rtnetlink_rcv_msg+0x216/0x2ce
[   27.111500] [<c03b2d36>] netlink_rcv_skb+0x3c/0xbe
[   27.111516] [<c037ff58>] rtnetlink_rcv+0x14/0x1c
[   27.111533] [<c03b25c4>] netlink_unicast+0x126/0x1b6
[   27.111547] [<c03b28c4>] netlink_sendmsg+0x270/0x39a
[   27.111561] [<c03559c4>] ____sys_sendmsg+0x140/0x198
[   27.111576] [<c0357386>] ___sys_sendmsg+0x74/0x9a
[   27.111592] [<c0357710>] __sys_sendmsg+0x4c/0x78
[   27.111607] [<c0357750>] __riscv_sys_sendmsg+0x14/0x1c
[   27.111623] [<c056c008>] do_trap_ecall_u+0xb6/0xfc
[   27.111641] [<c05734fe>] ret_from_exception+0x0/0x66
[   27.111674] Code: bf59 4501 54d2 5942 b76d 7119 dca2 daa6 d8ca d6ce (de07) 0100 --dump epc附近的代码二进制,其中括号中的内容为epc指向的指令值。大概率括号中或者前后就是错误的指令。
[   27.111684] ---[ end trace 0000000000000000 ]---
[   27.111693] Kernel panic - not syncing: Fatal exception in interrupt
[   27.319357] Rebooting in 3 seconds..

通过objdump -S vmlinux反汇编vmlinux得到汇编以及机器码，跳转到epc处，比对二进制。

在架构和编译配置正确的情况下，出现Illegal Instruction的可能情况包括：

• SoC中NoC其他Master(CPU、DMA等)误写踩到指令。这时候如果有现场，可以通过JTAG查看DDR中内存和elf反汇编不一致，则可以断定内存被踩。

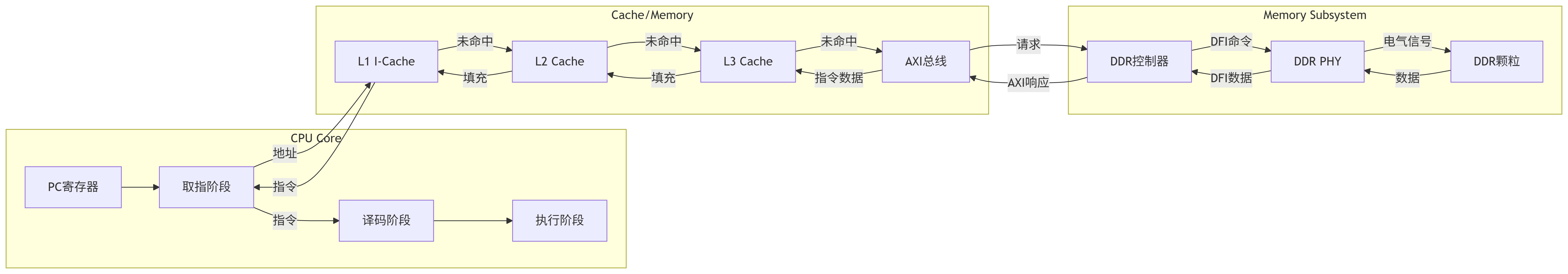

• 可以通过JTAG，绕过CPU从总线直接读取DDR对应数据。如果数据正确，但是执行的指令不正确，说明从DDR读取指令，到取指执行。结合下面流程图(让DeepSeek生成从DDR颗粒到CPU执行指令的完整流程)：
  • 最可能出问题在Memory Subsystem的DDR初始化训练部分。DDR初始化训练完成度不好，则某些情况下出现bit翻转。
  • 对于一个成熟的CPU，Cache/Memory和AXI交互出问题的概率很小。
  • 更甚CPU Core和Cache/Memory之间出问题，或者CPU Core内部执行出问题更小。

 所以重点怀疑内存被踩和DDR训练结果不稳定。

2 非法指令异常处理流程

非法指令异常的处理流程如下：

do_trap_insn_illegal
　　->do_trap_error
　　　　->fixup_exception
　　　　->die
　　　　　　->oops_enter
　　　　　　->spin_lock_irqsave
　　　　　　->console_verbose
　　　　　　->bust_spinlocks
　　　　　　->pr_emerg--输出die提示，并在[]中输出进入die的计数。
　　　　　　->print_modules--输出内核中通过insmod插入的module列表。
　　　　　　->show_regs--显示epc到scause寄存器的值。
　　　　　　　　->__show_regs
　　　　　　　　　　->show_regs_print_info
　　　　　　　　　　　　->dump_stack_print_info--输出进程、模块、硬件名称等信息。
　　　　　　　　　　　　　　->print_worker_info--打印内核worker信息。
　　　　　　　　　　　　　　->print_stop_info--打印内核中cpu_stopper信息。
　　　　　　　　　　->user_mode--如果是非用户态，输出epc和ra对应的符号信息。
　　　　　　　　->dump_backtrace--如果非用户态，输出栈回溯。
　　　　　　　　　　->walk_stackframe--按照调用关系输出栈指针指向的符号信息：[<符号地址>] 符号名称+偏移/函数大小。
　　　　　　->dump_kernel_instr--打印16位数据，共打印12个：epc前10个，epc指向1个，epc后1个。
　　　　　　　　->instruction_pointer--从struct pt_regs中获取epc的值。
　　　　　　->notify_die
　　　　　　->bust_spinlocks
　　　　　　->add_taint
　　　　　　->spin_unlock_irqrestore
　　　　　　->oops_exit
　　　　　　->panic--当oops后，调用panic。

在tainted-kernels.rst中对tainted状态进行了详细解释，总结如下：

位编号	状态名称	True 时的含义及打印字符	False 时的含义及打印字符
0	TAINT_PROPRIETARY_MODULE	加载专有模块（无 GPL或兼容许可证） 打印字符: P	未加载专有模块 打印字符：G
1	TAINT_FORCED_MODULE	强制加载模块（如insmod -f） 打印字符: F	未强制加载模块 打印空格
2	TAINT_UNSAFE_SMP	在不支持的 SMP 系统运行（如非官方 CPU） 打印字符: S	在支持的硬件运行 打印空格
3	TAINT_FORCED_RMMOD	强制卸载正在使用的模块 打印字符: R	未强制卸载模块 打印空格
4	TAINT_MACHINE_CHECK	处理器报告机器检查异常（MCE） 打印字符: M	无 MCE 错误 打印空格
5	TAINT_BAD_PAGE	内核检测到坏页/非法内存访问 打印字符: B	无内存页错误 打印空格
6	TAINT_USER	用户手动请求污染（写 /proc/sys/kernel/tainted） 打印字符: U	用户未主动污染 打印空格
7	TAINT_DIE	内核发生OOPS或BUG 打印字符: D	未触发致命错误 打印空格
8	TAINT_OVERRIDDEN_ACPI_TABLE	ACPI表被覆盖（如 acpi_rsdp 启动参数） 打印字符: A	未修改 ACPI 表 打印空格
9	TAINT_WARN	内核发出严重警告（已弃用） 打印字符: W	无相关警告 打印空格
10	TAINT_CRAP	加载staging驱动/未通过检查的模块 打印字符: C	所有模块通过检查 打印空格
11	TAINT_FIRMWARE_WORKAROUND	使用固件漏洞规避措施（如旧 CPU 微码补丁） 打印字符: I	未使用规避措施 打印空格
12	TAINT_OOT_MODULE	加载非官方构建模块（第三方/自定义编译） 打印字符: O	仅使用官方模块 打印空格
13	TAINT_UNSIGNED_MODULE	加载未签名模块（启用模块签名验证时） 打印字符: E	所有模块已签名 打印空格
14	TAINT_SOFTLOCKUP	检测到软死锁（CPU 长时间卡在内核） 打印字符: L	无软死锁事件 打印空格
15	TAINT_LIVEPATCH	实时内核补丁已加载 打印字符: K	未使用实时补丁 打印空格
16	TAINT_AUX	辅助污染位（通常由发行版设置） 打印字符: X	未使用 打印空格
17	TAINT_RANDSTRUCT	内核启用结构随机化（非污染原因，标记调试差异） 打印字符: T	未启用结构随机化 打印空格
18	TAINT_TEST	加载测试模块（含 MODULE_TEST 标识） 打印字符: N	未加载测试模块 打印空格
19-31	-	保留位（未定义） 无打印字符	-
