Linux Crypto(1)：框架总览

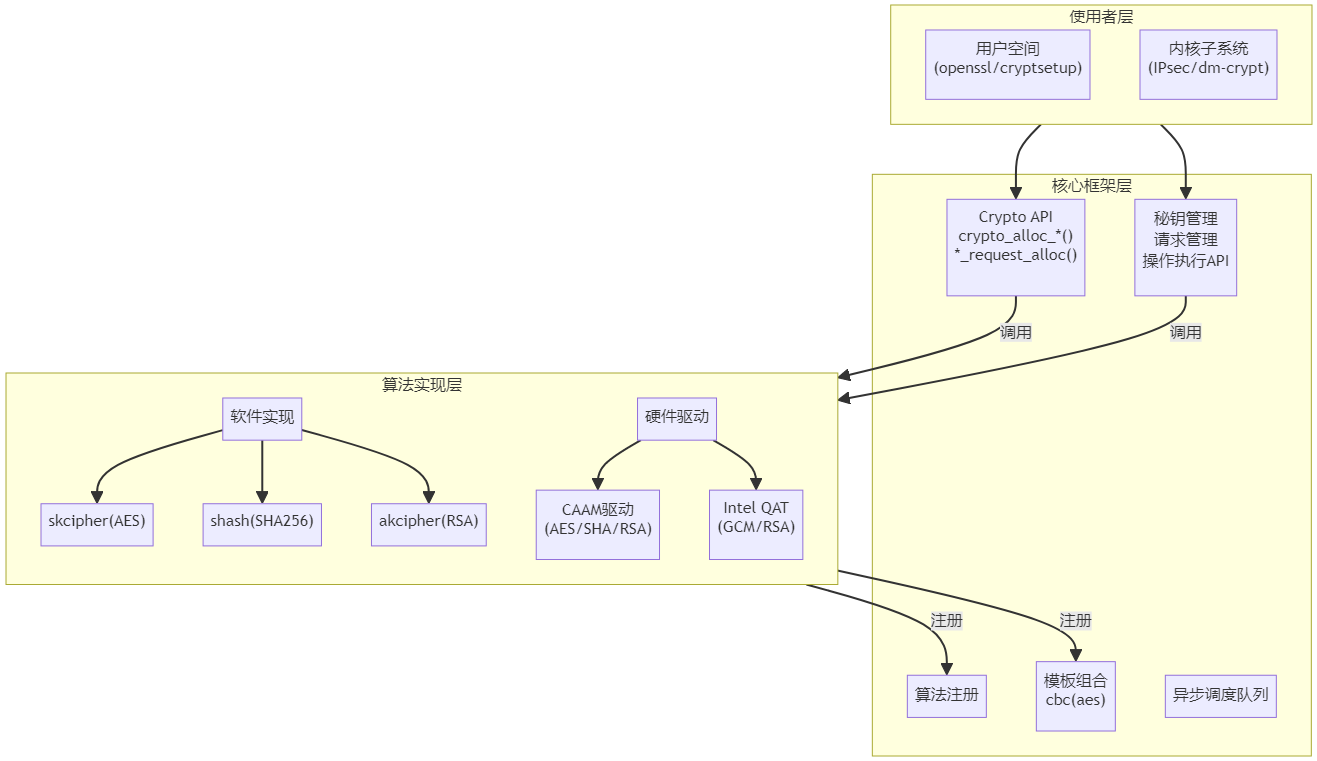

1 Linux Crypto分层概览

Linux Crypto 子系统分为三层：

层级	描述	包含组件
使用者层	调用加密服务的实体（内核模块或用户空间程序）	内核使用者：IPsec、dm-crypt、fscrypt 用户空间：OpenSSL, cryptsetup, AF_ALG
核心框架层	提供统一API、算法管理、请求调度和模板组合	crypto_alloc_*() API、算法注册表、模板引擎（如cbc(aes)）、异步调度队列
算法实现层	具体算法实现（软件或硬件驱动）	软件实现：AES-NI, SHA-NI 硬件驱动：CAAM, CCP, Intel QAT

2 Linux Crypto分层介绍

1. 使用者层
   • 内核使用者：《Linux Crypto(3)：使用者层-内核消费者 - ArnoldLu - 博客园》
     • IPsec：网络数据包加密/认证
     • dm-crypt：磁盘加密（LUKS）
     • fscrypt：文件系统级加密（ext4, F2FS）
   • 用户空间使用者：《Linux Crypto(2)：使用者层-用户空间(AF_ALG、add_key()/request_key()/keyctl()等) - ArnoldLu - 博客园》
     • 通过 AF_ALG Socket：socket(AF_ALG, SOCK_SEQPACKET, "skcipher")
     • 通过 libkcapi 或 OpenSSL引擎：直接调用内核算法
     • 工具：cryptsetup（LUKS）、ipsec-tools
2. 核心框架层《Linux Crypto(4)：框架核心层 - ArnoldLu - 博客园》
   • 核心功能：
     • 算法注册：crypto_register_skcipher() 等注册接口
     • 模板组合：支持嵌套算法（如 hmac(sha256)）
     • 请求调度：异步处理（crypto_enqueue_request()）
     • API 网关：提供 crypto_alloc_ahash(), crypto_shash_digest() 等统一接口
   • 关键数据结构：
     • struct crypto_alg：算法元信息
     • struct crypto_tfm：算法实例上下文
3. 算法实现层《Linux Crypto(5)：算法实现层 - ArnoldLu - 博客园》
   • 软件实现：纯软件算法（无硬件加速），利用CPU指令集加速（如AES-NI/SHA-NI）。
     • 非对称加密：《Linux Crypto(6)：akcipher以及rsa、rsa,sha256算法注册 - ArnoldLu - 博客园》
     • 对称加密：《Linux Crypto(7)：skcipher以及cbc(aes)组合算法 - ArnoldLu - 博客园》
     • 散列算法：《Linux Crypto(8)：hash以及sha256 - ArnoldLu - 博客园》
   • 硬件驱动：
     • 注册硬件加速引擎（如CAAM, CCP）
     • 通过DMA/寄存器操作硬件

以及用于测试Crypto的tcrypt《Linux Crypto(9)：tcrypt进行Crypto测试 - ArnoldLu - 博客园》。
