H7-TOOL自制Flash读写保护算法系列，为华大电子CIU32F003制作使能和解除算法，支持在线烧录和脱机烧录使用2025-06-20

说明：

很多IC厂家仅发布了内部Flash算法文件，并没有提供读写保护算法文件，也就是选项字节算法文件，需要我们制作。

实际上当前已经发布的TOOL版本，已经自制很多了，比如已经支持的兆易创新大部分型号，新唐的大部分型号等。但是依然有些厂家还没自制，所以陆续开始为这些厂家提供读写保护支持。

近期已经自制了STM32H7全系列，N32G003，N32G031,  N32G423x， STM32U5全系列和凌欧LKS32MC03X，复旦微FM33LE系列，凌欧的LKS32MC45x，LKS32MC05x，LKS32MC08x提供Flash保护支持

这次为华大电子的CIU32F003系列提供支持

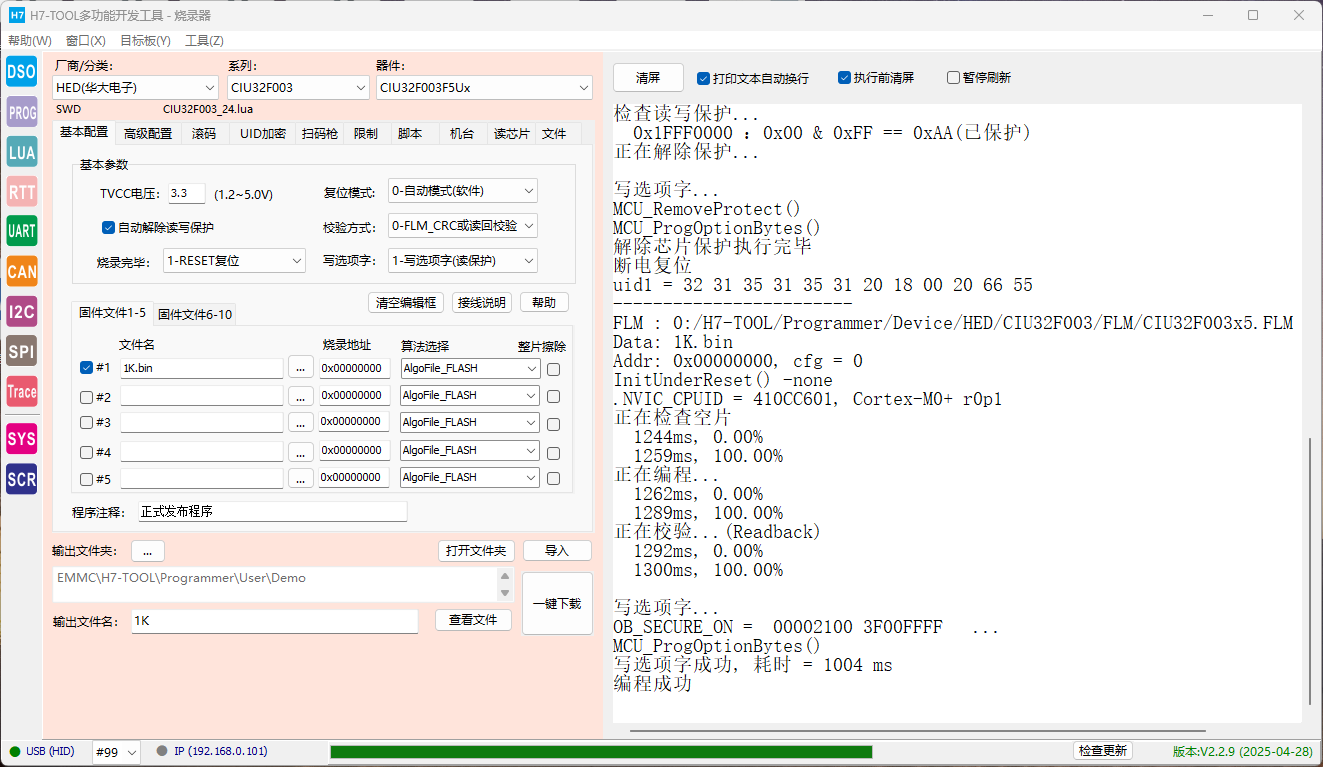

实现效果:

从2.30版本开始将正式带此支持，支持解除和使能。

实现代码和原理

通过H7-TOOL的LUA小程序就可以方便的实现保护解除和使能，不需要自制算法文件。

对应的代码如下，这个不需要用户去管，已经封装到TOOL里面了，这里给大家分享是方便大家了解：

--寄存器
local FLASH_FLASHKEY         = 0x40022008
local FLASH_OPTKEY      = 0x4002200C
local FLASH_CTRL        = 0x40022014
local FLASH_FLASH_STS   = 0x40022010
local FLASH_OB_Address  = 0x1FFF0000

--寄存器bit
local FLASH_MODE_IDLE       = 0x00000000
local FLASH_MODE_PROGRAM    = 0x00000002
local FLASH_MODE_PAGE_ERASE = 0x00000004

local FLASH_FLAG_EOP      =  0x01000000
local FLASH_FLAG_BSY      =  0x00010000
local FLASH_FLAG_OPTVERR  =  0x00008000
local FLASH_FLAG_WRPERR   =  0x00000010

--常量值
local UNLOCK_KEY1                = 0xE57A1A85
local UNLOCK_KEY2                 = 0x7C6E8391

local OB_UNLOCK_KEY1         = 0x6A894D7B
local OB_UNLOCK_KEY2         = 0x7C311F5A

--判断data数组标志，全部为0则退出
function CheckFlagQuit0(data, mask)
        local i
        local ret

        if (MULTI_MODE > 0) then
                ret = 0
                for i = 1, MULTI_MODE, 1 do
                        ret = ret | (data[i] & mask)
                end
        else
                ret = data[1] & mask
        end

        return ret
end


--等待超时，（解除读保护时会执行全面擦除)
function FLASH_WaitForLastOpt(void)
        local i
        local reg = {}

         for i = 1, 5000, 1 do
                 reg = {pg_read32(FLASH_FLASH_STS)}
                if (CheckFlagQuit0(reg, FLASH_FLAG_BSY) == 0) then
                        break
                end
                delayms(1)
        end
end

--芯片专有的解除保护函数
function MCU_RemoveProtect(void)
        MCU_ProgOptionBytes(OB_SECURE_OFF)
end

--没有FLM的MCU，用脚本实现编程OB。 返回 "OK" or "error"
function MCU_ProgOptionBytes(ob)
        local err = "OK"
        local ob_8
        local ob1
        local i
        local ob_16
        --local usertmp

        print("MCU_ProgOptionBytes()")

        pg_reset(100)

    pg_write32(FLASH_FLASHKEY, UNLOCK_KEY1)
        pg_write32(FLASH_FLASHKEY, UNLOCK_KEY2)

    pg_write32(FLASH_OPTKEY, OB_UNLOCK_KEY1)
    pg_write32(FLASH_OPTKEY, OB_UNLOCK_KEY2)

    -- std_flash_set_operate_mode(mode);
    pg_write32(FLASH_CTRL, FLASH_MODE_PAGE_ERASE)
    -- *(uint32_t *)address = 0xFFFFFFFF;
    pg_write32(FLASH_OB_Address, 0xFFFFFFFF)

    FLASH_WaitForLastOpt()
    pg_write32(FLASH_FLASH_STS, (FLASH_FLAG_EOP | FLASH_FLAG_WRPERR))

    --  std_flash_set_operate_mode(FLASH_MODE_IDLE);
    pg_write32(FLASH_CTRL, FLASH_MODE_IDLE)

    -- must added by 2013
    FLASH_WaitForLastOpt()

        ob_8 = hex_to_bin(ob)        --hex字符串转为二进制数组
        --print_hex(ob_8)
        for i = 0, 2, 1 do
                ob_16 = string.byte(ob_8, i*2 + 1) + (string.byte(ob_8, i*2 + 2)<<8)+ (((~string.byte(ob_8, i*2 + 1)) << 16) & 0xFF0000)+ (((~string.byte(ob_8, i*2 + 2)) << 24) & 0xFF000000)

                -- std_flash_set_operate_mode(FLASH_MODE_PROGRAM);
                pg_write32(FLASH_CTRL, FLASH_MODE_PROGRAM)

                --ob_8 = hex_to_bin(ob)        --hex字符串转为二进制数组
                --ob1 = string.byte(ob_8, 1) + (((string.byte(ob_8, 2)) << 16) & 0xFF0000)
                pg_write32(FLASH_OB_Address+i*4, ob_16)
                --print_hex(ob_16)
                --delayms(5)
                FLASH_WaitForLastOpt()

                -- std_flash_clear_flag(FLASH_FLAG_ALL_ERR | FLASH_SR_EOP);
                pg_write32(FLASH_FLASH_STS, (FLASH_FLAG_EOP | FLASH_FLAG_WRPERR))

                --std_flash_set_operate_mode(FLASH_MODE_IDLE);
                pg_write32(FLASH_CTRL, FLASH_MODE_IDLE)

                --FLASH_WaitForLastOpt()
        end

        delayms(500)

        pg_reset(100)

        return err
end

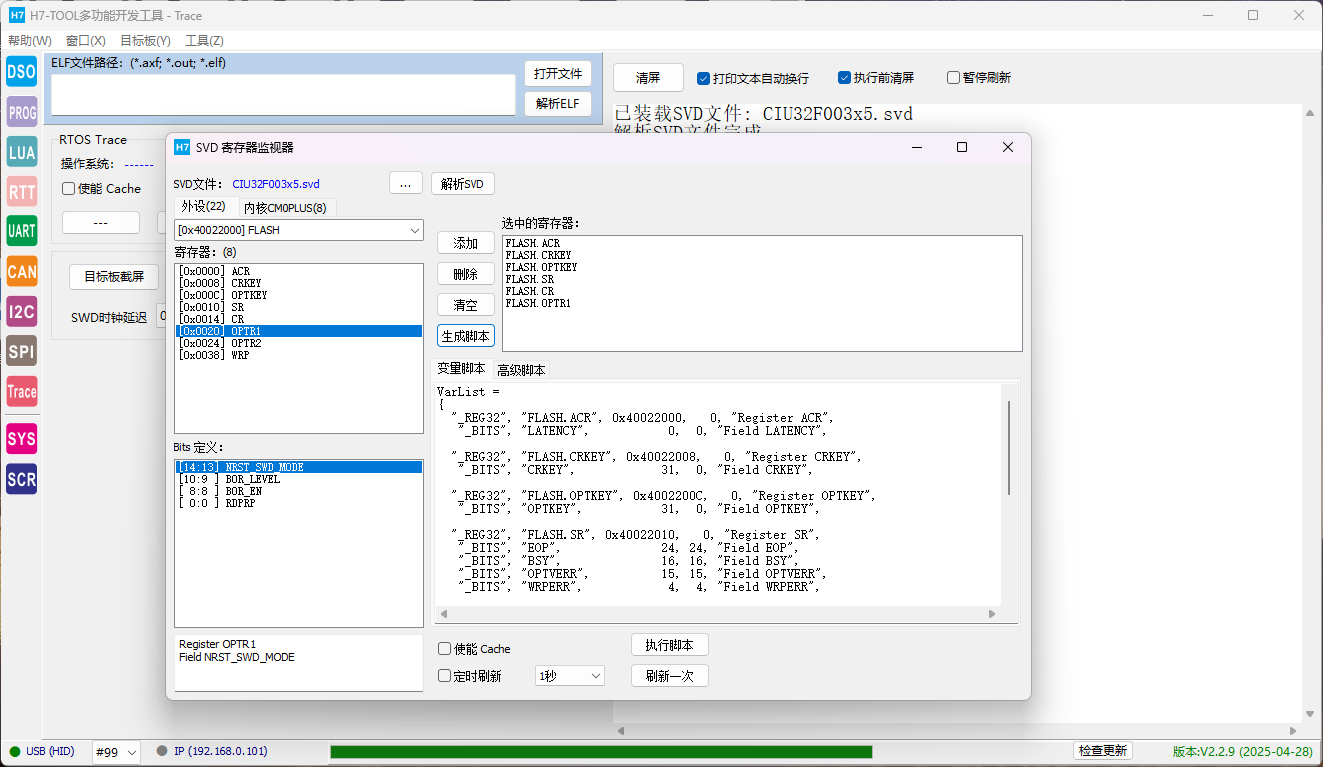

通过TOOL的寄存器检测功能可以了解各种寄存器地址和状态信息，大大方便算法文件自制：
