【2025新品】H7-TOOL PLUS电池版发布，真正的手持设备，微型数控电源输出电流提升至2A，峰值3A, 防过压防过流防反接2025-03-23
1、2019年发布首版H7-TOOL，对应的V1.x版本原理图，上位机源码，BOOT源码和APP源码全开源。
2、2024年发布H7-TOOL Base版
3、今年正式发布H7-TOOL PLUS，继续加强H7-TOOL设计初衷，一款多功能，便携式开发工具。
产品视频
含大量实际测试比较数据
https://www.bilibili.com/video/BV1RroBYmEwb
真正意义的手持设备

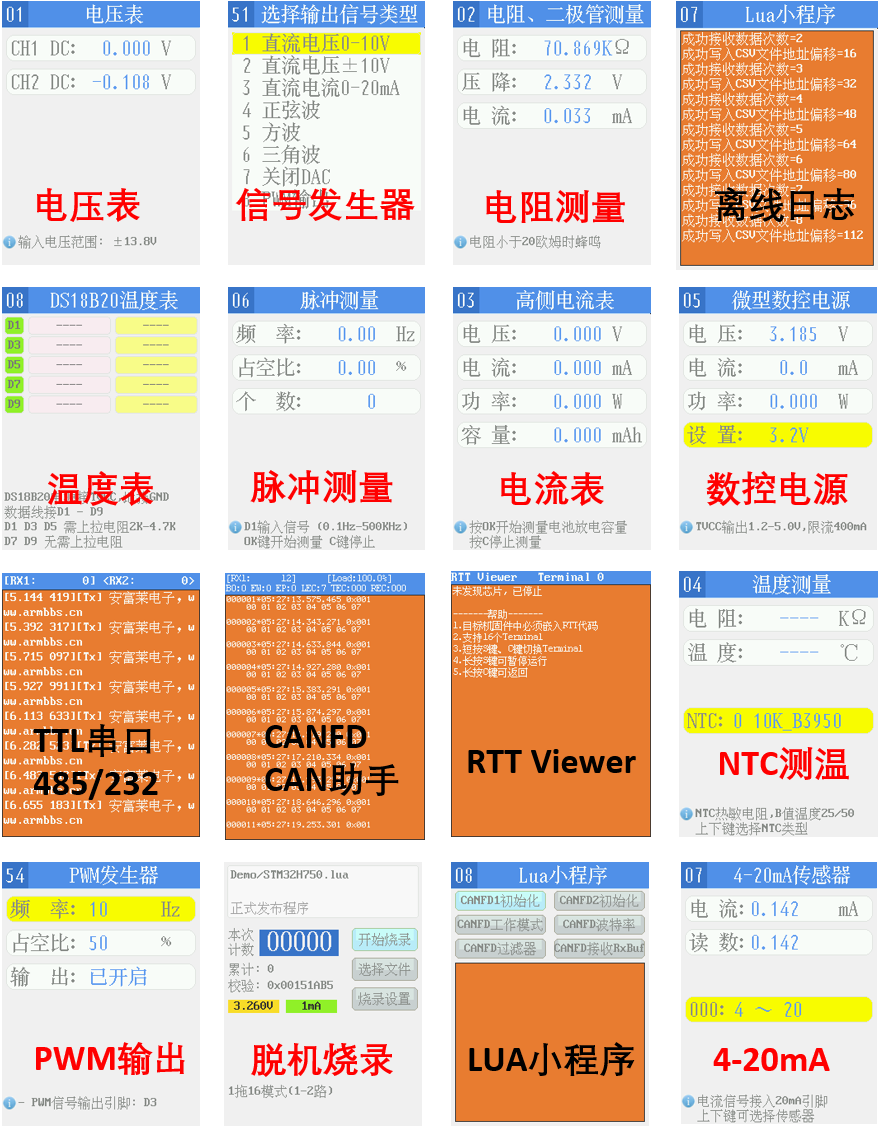

手持版，WiFi版，以太网版和高速USB版四合一，这次大大加强手持版
PLUS电池版本发布，大大拓展了TOOL的应用场景，几乎所有功能都可以手持电池供电。

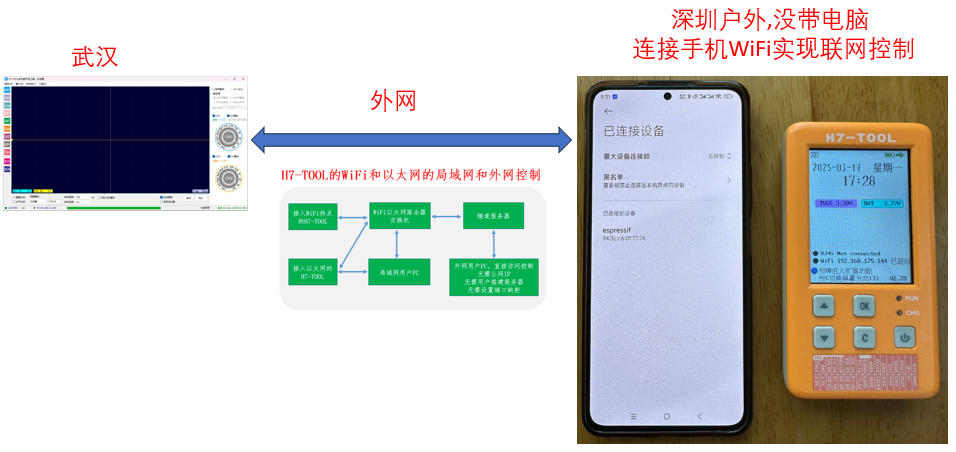

比如在户外工作，没带电脑，通过连接手机WiFi就可以实现联网控制
锂电池充放电参数和保护
1、锂电池保护
（1）支持电池低压报警检测
（2）支持电池NTC温度检测保护
（3）带保护板，防过充/过放/过流
2、锂电池充放电
（1）推荐实际应用将LCD背光设置为100, 可以开机全程运行6个小时左右
（2）如果用不到WiFi，建议将WiFi关闭
（3）后面将推出低功耗运行模式，续航时间9个小时左右
支持外置电源或USB为锂电池充电
微型数控电源性能大提升
1、基础介绍
（1）支持目标设备供电电压和电流测量
（2）电流: 最大2A，峰值5V/3A(15W)输出
（3）电压: 1.2V-5.0V可调，可以调节SWD, I2C主从, SPI主从,脉冲测量，PWM，TTL串口和GPIO接口电平。如果电压设置为0，支持目标板反向为接口提供电平
（4）接口保护(TVCC): 防反接，防过流，防过压

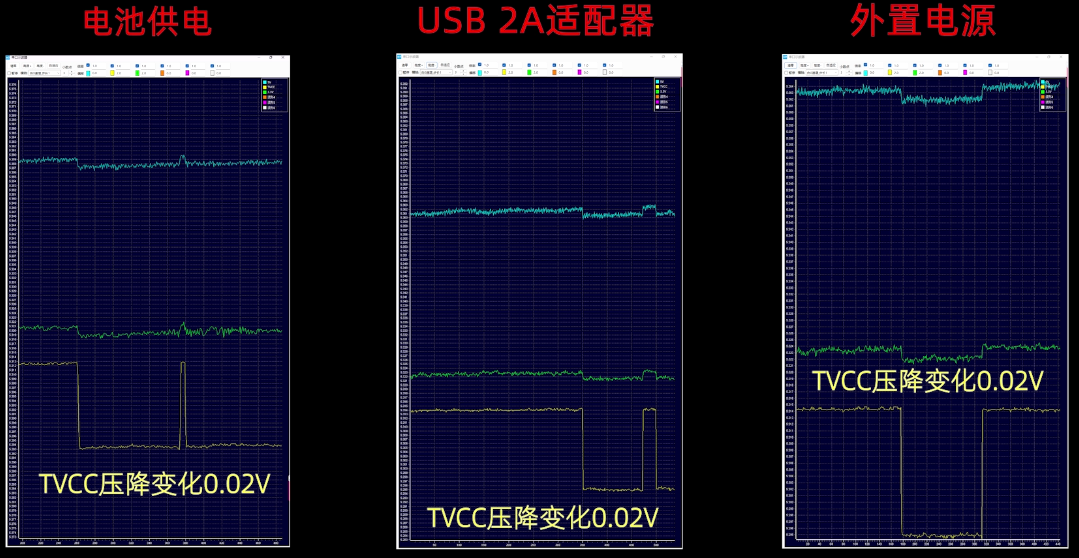

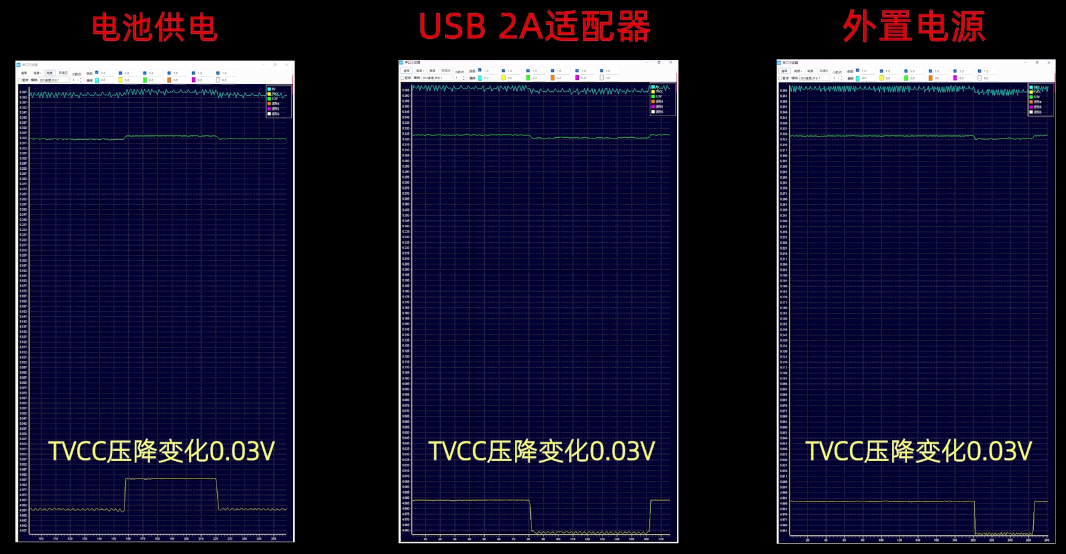

2、负载性能测试一
TVCC(Target VCC目标板供电) = 3.3V，不带负载到带负载3.3V，320mA变化
3、负载性能测试二
TVCC= 5V，不带负载到带负载5V，510mA变化
4、负载性能测试三

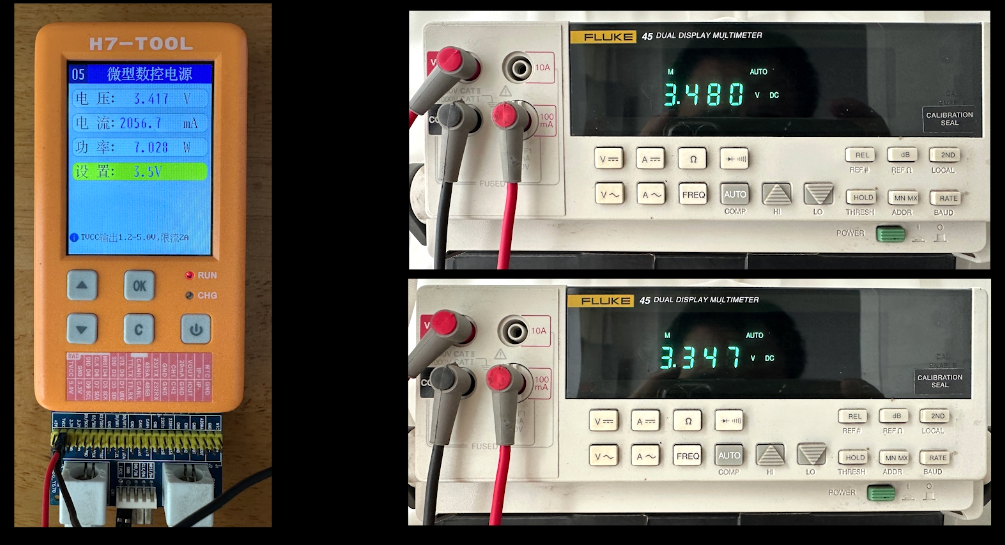

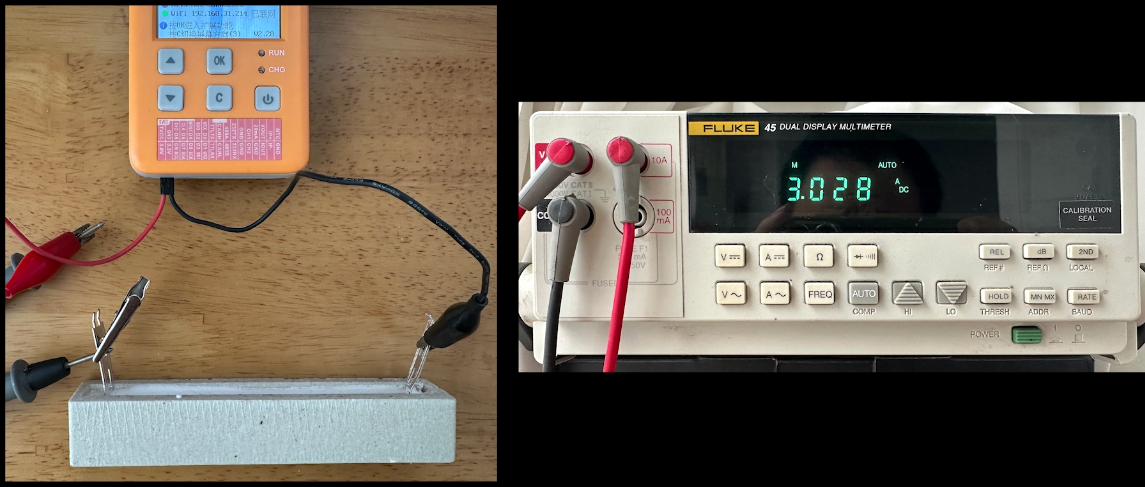

电池供电，带3.5V, 2A负载，TVCC压降比那好0.133V
5、负载性能测试四
（1）带5V/3A（15W）负载, 此时TOOL需要外置电源供电，电池供电带不动
（2）长时间输出请做好散热
6、负载性能测试五

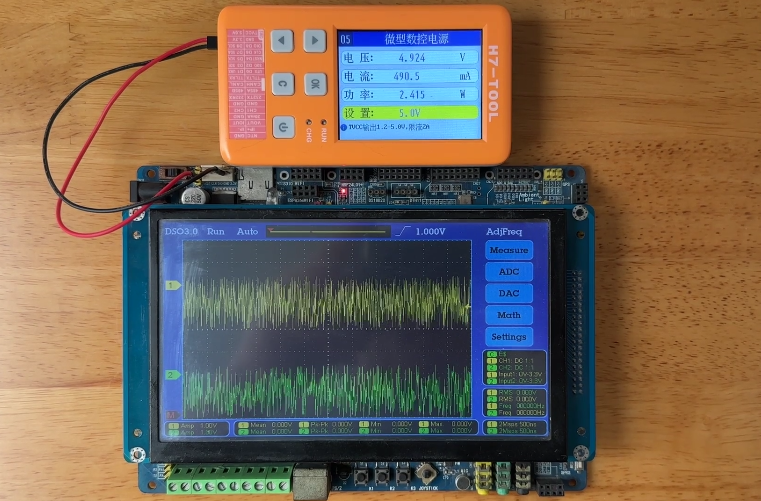

电池供电，微型数控电源输出5V，带开发板运行三代示波器视频效果
https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958
脱机烧录
支持单路，1拖4和1拖16

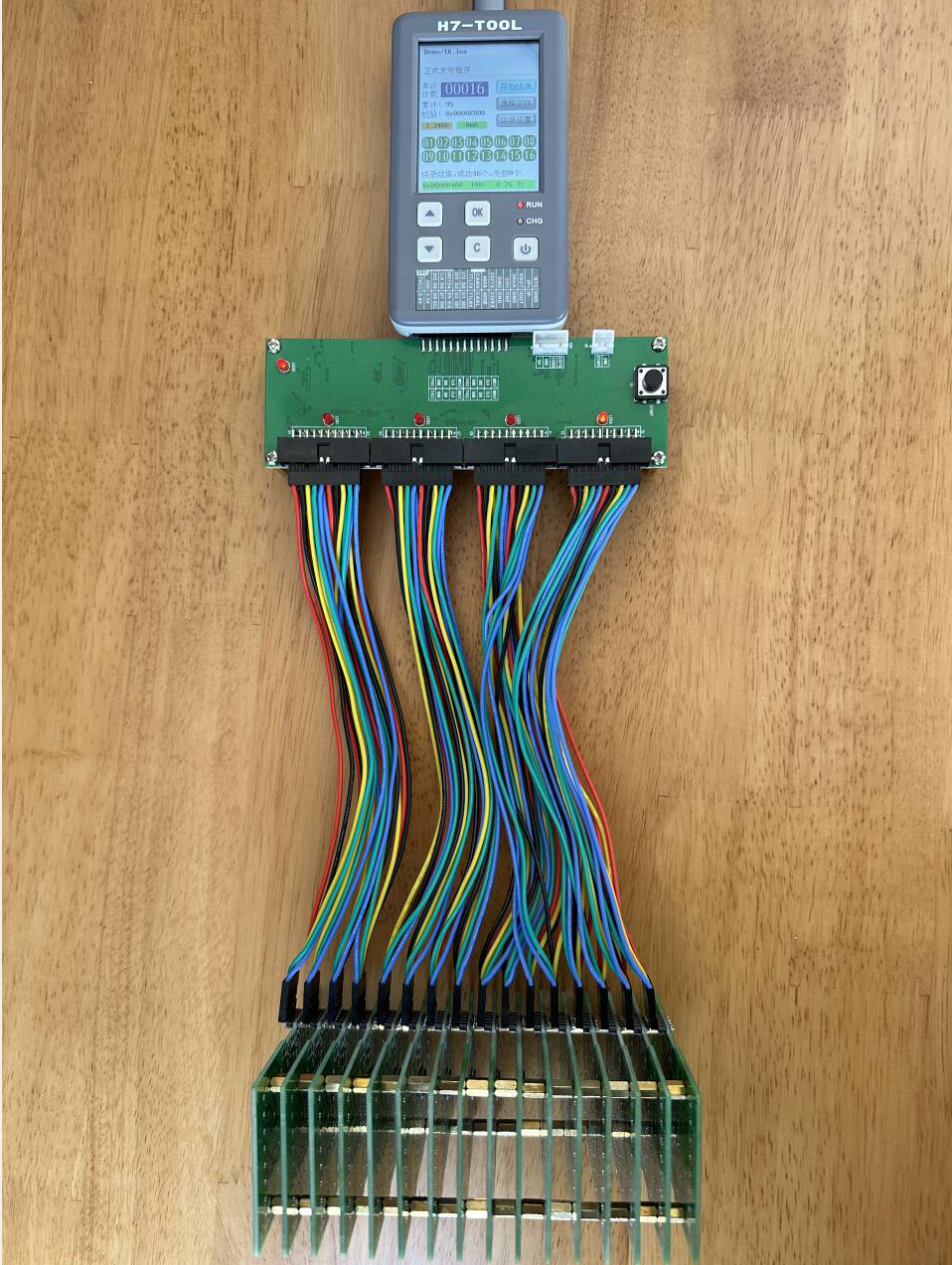

下面是电池供电做1拖16效果展示
https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958

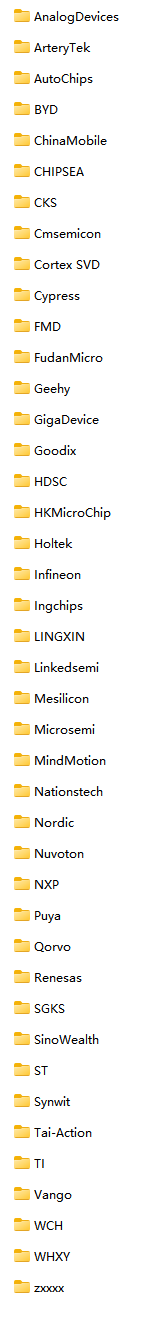

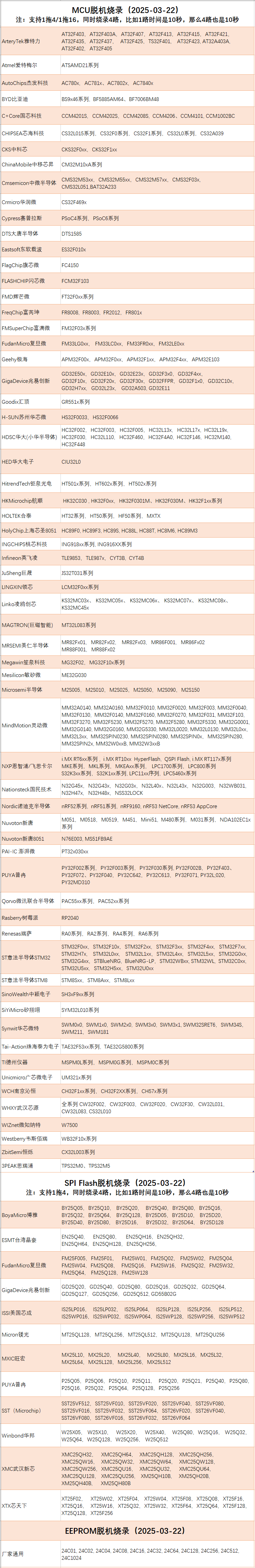

最新脱机烧录支持列表
0-20mA电流输出

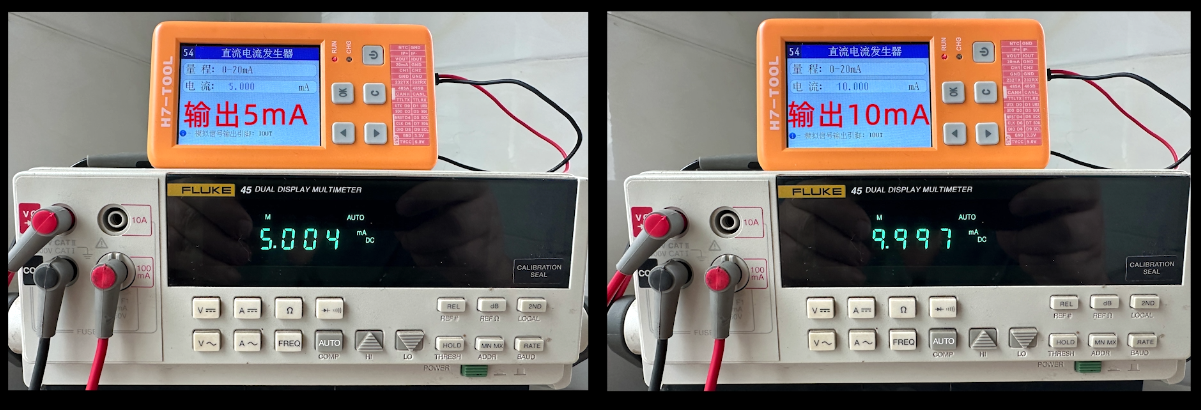

下面是电池供电，分别输出5mA和10mA的实际数值测量

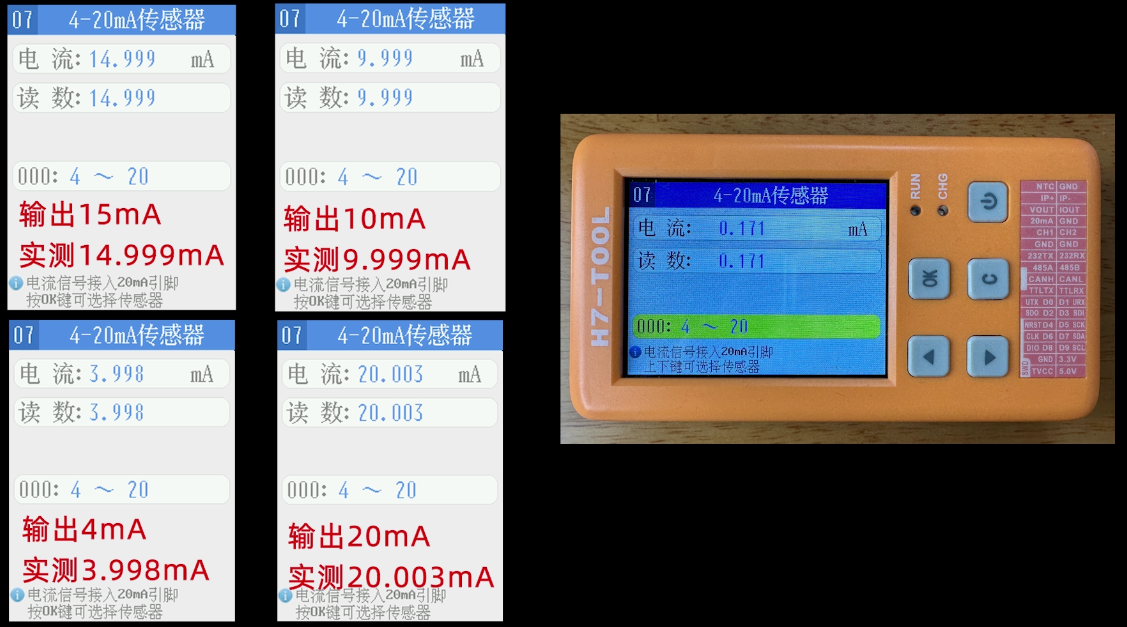

4-20mA电流输入
电池供电，实际测量效果

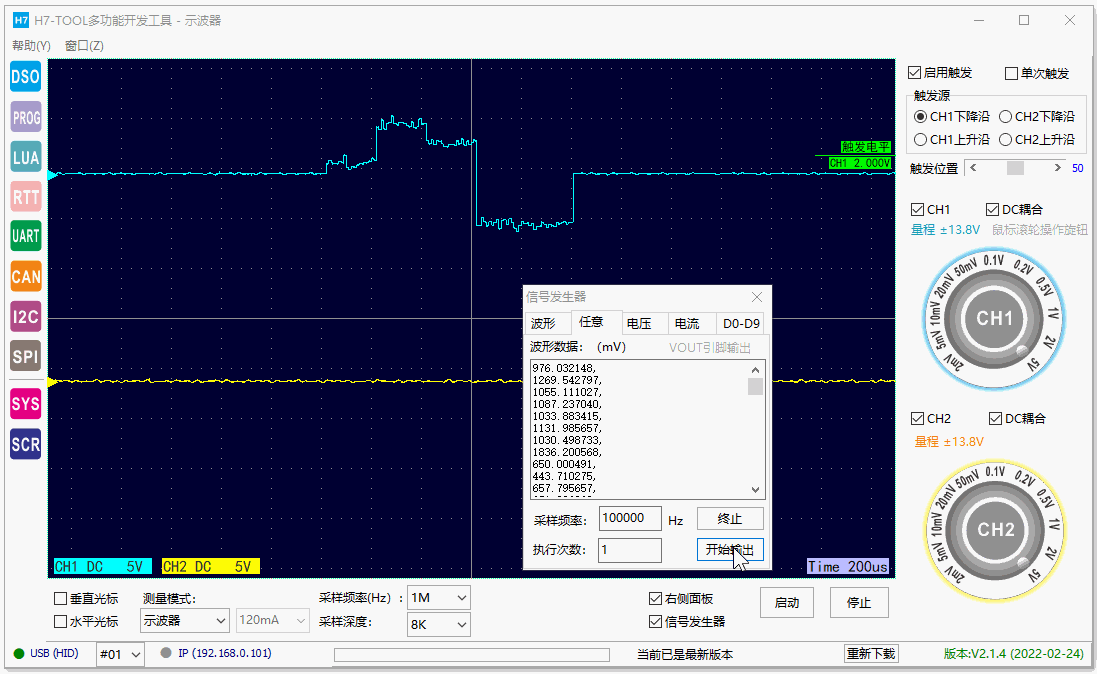

信号发生器
电池供电，手持方式
支持任意波形效果
双通道示波器
（1）测量范围-13.8V到+13.8V
（2）板载2Msps，16bit分辨率
（3）外置250M示波器模组后面发布
双通道电压表
支持±13.8V测量

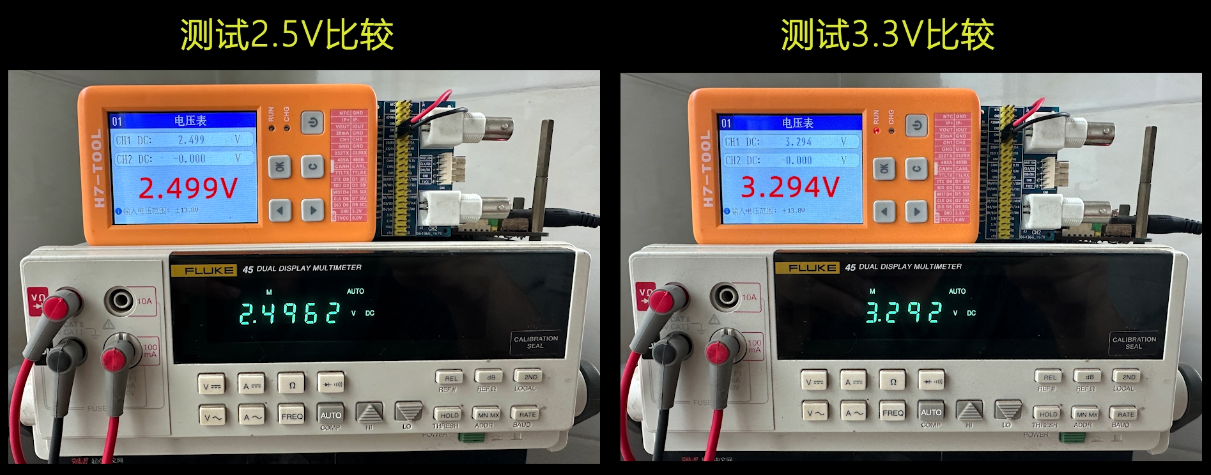

下面是电池供电，分别测量2.5V和3.3V比较
高边电流测量

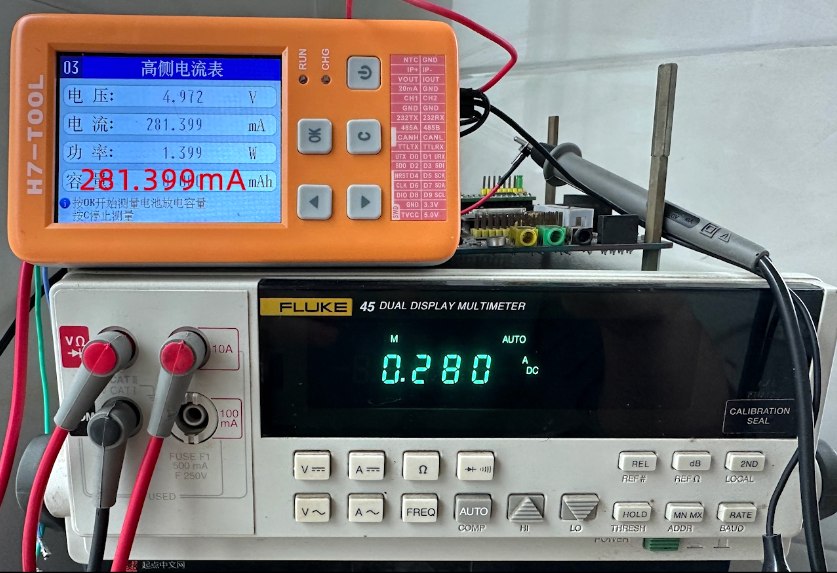

支持0-1.2A测量，实际测试开发板5V供电时，电流情况

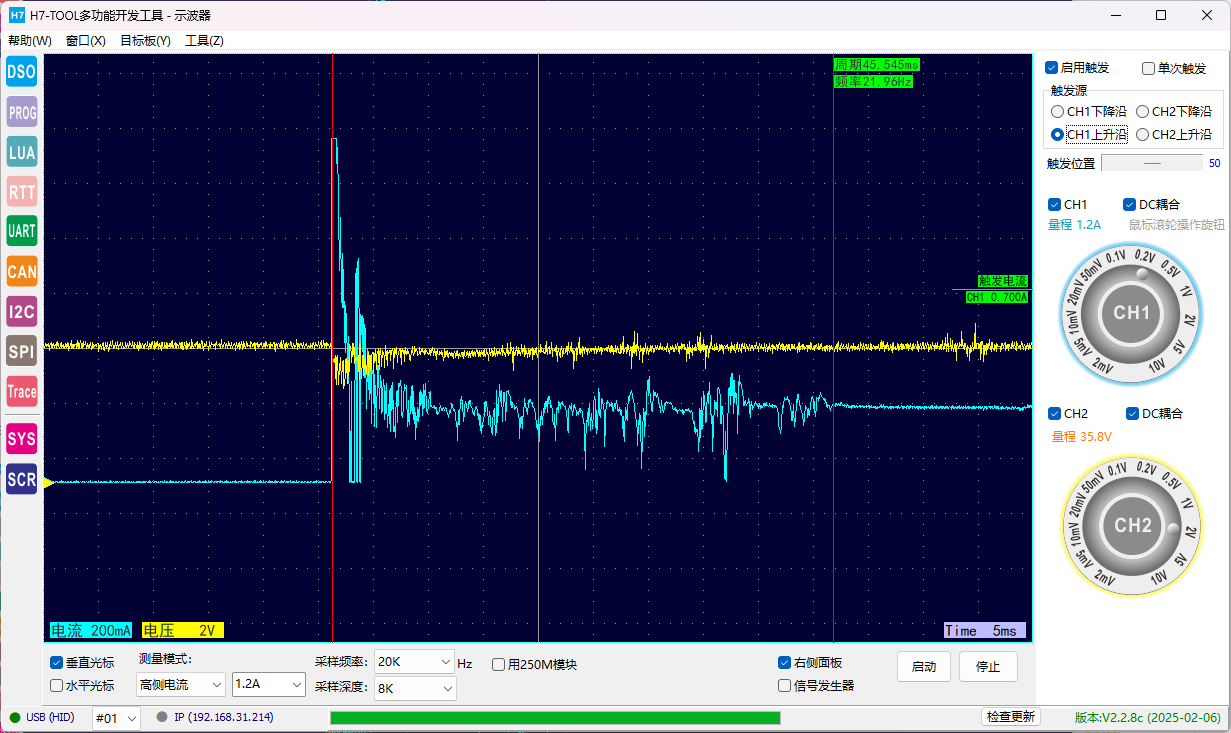

高边电流测量还支持PC端波形展示，同时测量高边电压，下面是设置触发电流0.7A，捕获开发板上电瞬间的电流电压变化情况, 最高支持2Msps采样

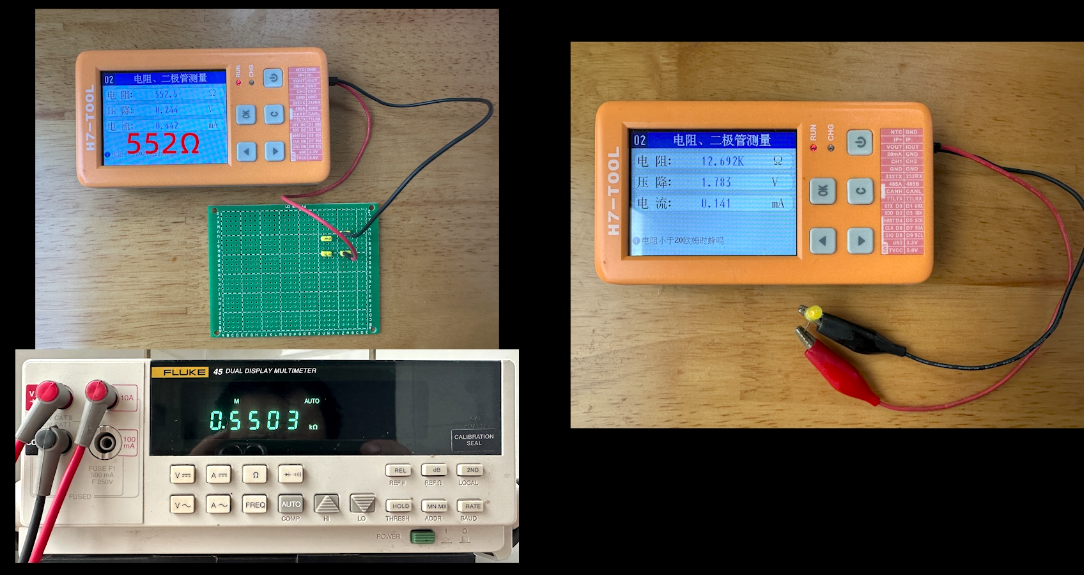

电阻二级管测量
电阻最大支持1MΩ
脉冲测量+PWM
脉冲测量支持0.1Hz - 500KHz
PWM支持4路 0.05Hz - 40MHz

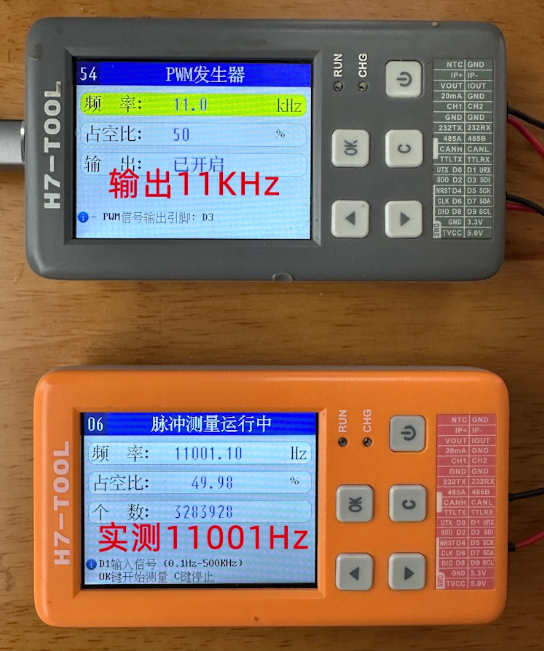

电池供电，手持方式测量另外一个TOOL的PWM输出

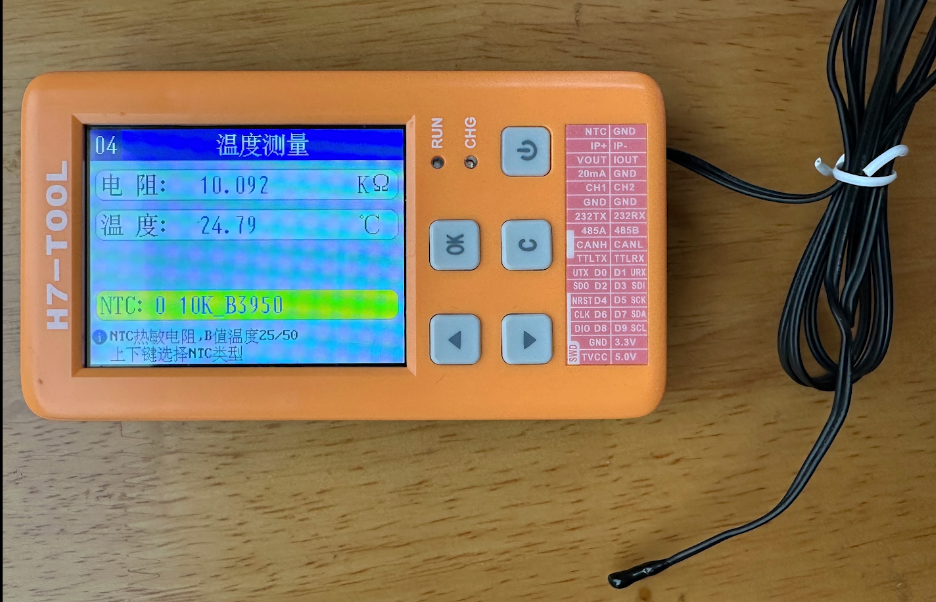

NTC温度测量功能
支持多款NTC型号温度测量

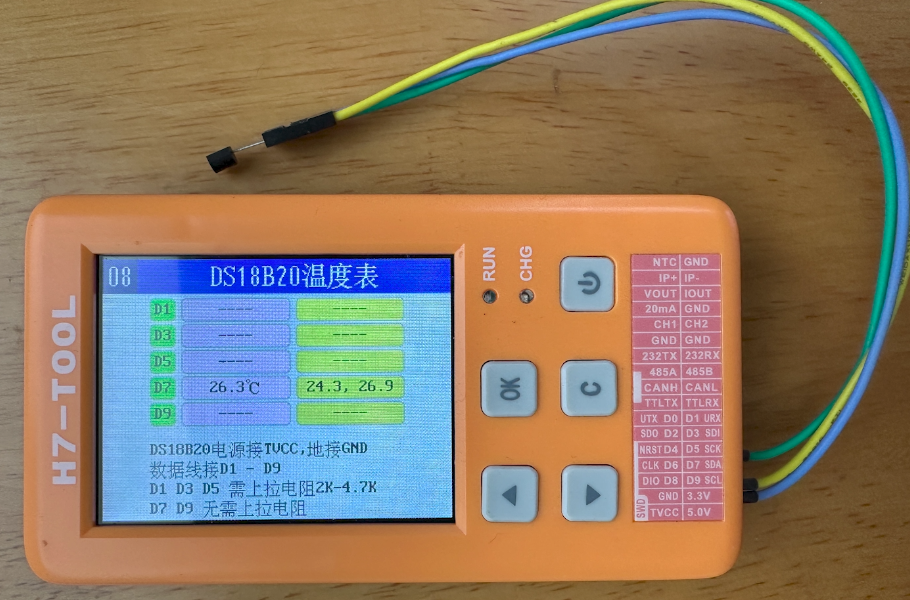

5路DS18B20测温
全功能版RTT Viewer
RTT Viewer实时数据传输组件，完全可以替代串口调试，速度飞快，可以在中断和多任务中随意调用，且仅需要SWDIO和SWCLK两个引脚即可实现。
手持电池供电，WiFi联机，显示屏和上位机同时展示
https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958

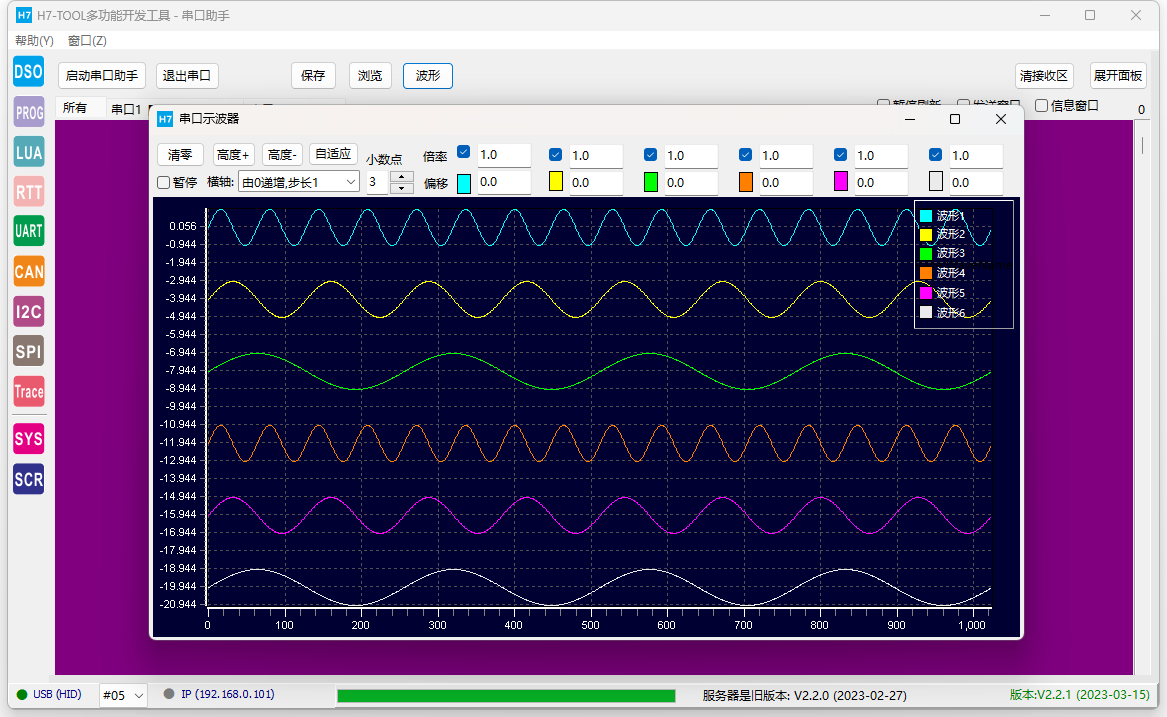

TTL串口/485/232/助手，双硬件串口
支持UTF-8，GBK和HEX编码，支持6路波形展示，支持Modbus主站和从站，支持自定义解析脚本 支持485/232/TTL串口，测试TTL串口3Mbps不丢包。TTL串口电平支持1.2V - 5V设置
手持电池供电，WiFi联机，显示屏和上位机同时展示
https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958
CAN/CANFD助手

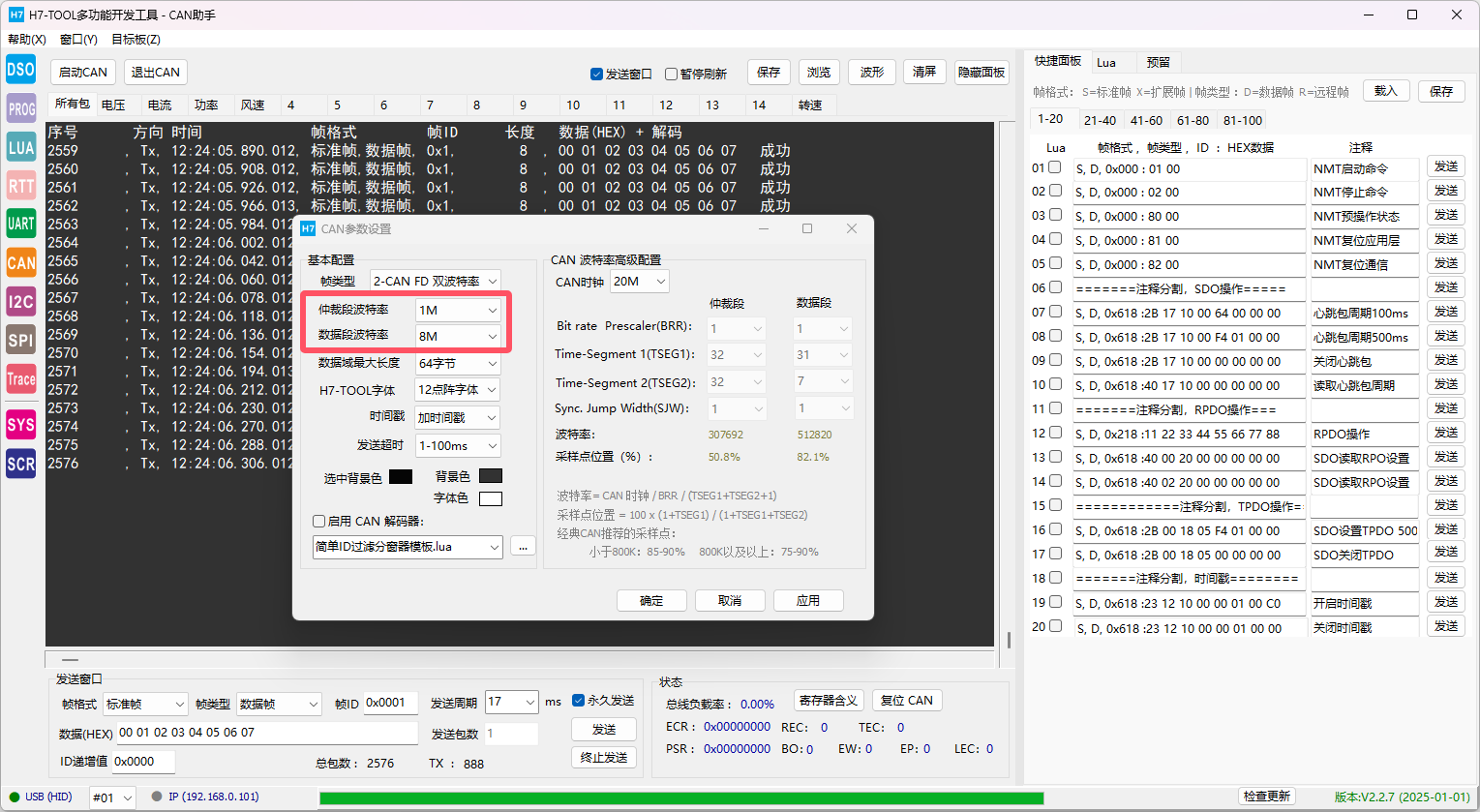

1、支持经典CAN和CANFD，最高支持8Mbps通信
2、支持CANopen，J1939，UDS和汽油车ODB 15765解析
3、支持CAN负载率，错误状态信息和发送超时判断
4、实测CANFD仲裁段1MHz，数据段2MHz速度，设备连续不间断发送，每秒上万帧数据，TOOL实时接收1200万帧正常不丢包
手持电池供电，WiFi联机，显示屏和上位机同时展示
https://www.armbbs.cn/forum.php?mod=viewthread&tid=127958

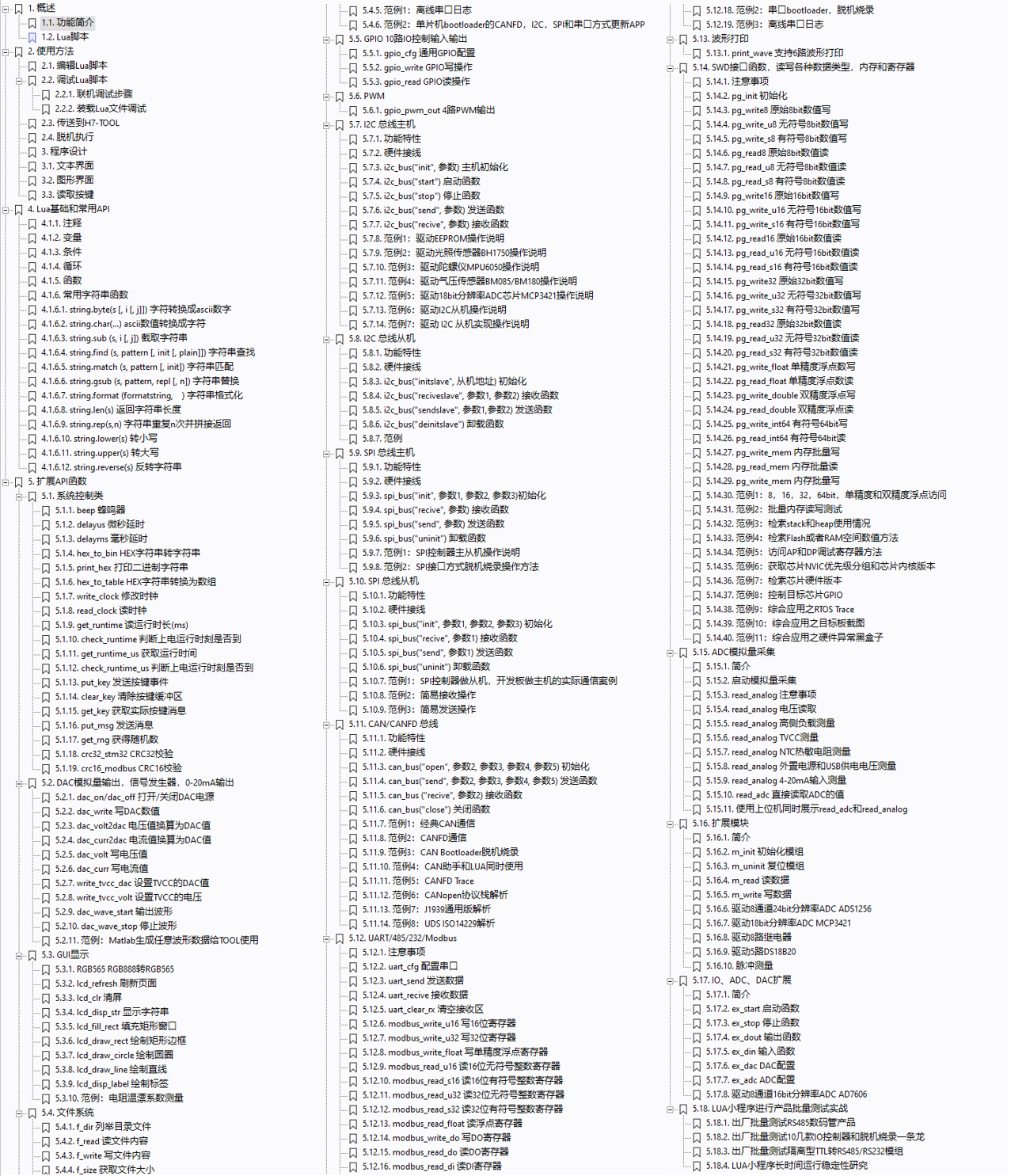

LUA小程序
功能简介

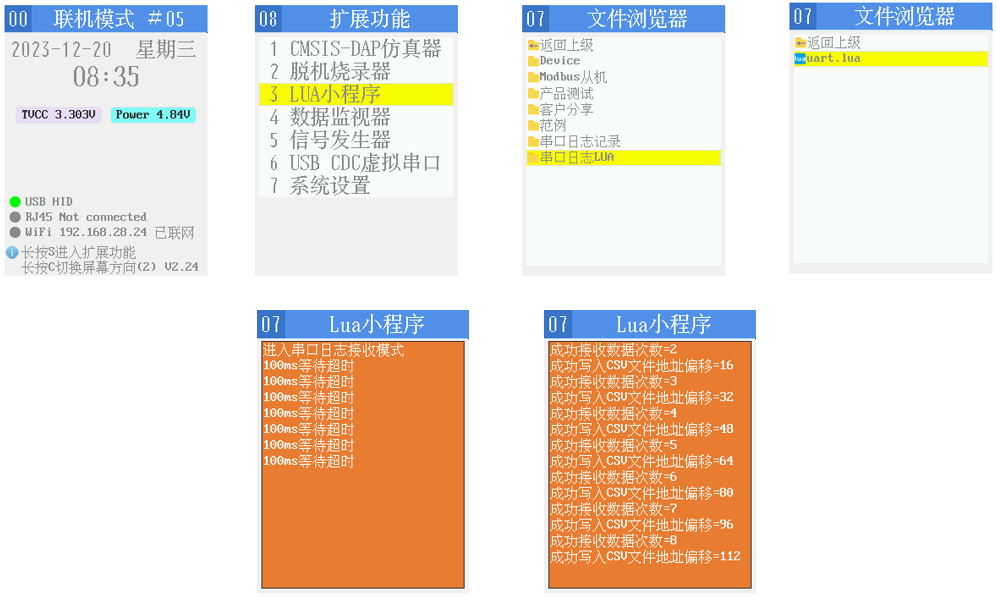

（1）H7-TOOL的Lua小程序功能是一个非常重要的功能。用户编写Lua小程序并下载到H7-TOOL内部，之后就可以脱离PC机执行。H7-TOOL的脱机烧录功能就是结合Lua小程序实现了复杂的业务逻辑。
（2）实现各种小程序，不再限制Flash里面已经下载的程序，就跟手机安装APP差不多，所以在H7-TOOL里面被广泛使用，支持在线调试运行，支持离线运行。
（3）支持USB，以太网和WiFi的在线控制运行和离线控制运行。且局域网和外网也可以控制。
应用场合
（1）生产线批量设置产品参数、成品检测
（2）研发人员验证电路板模块功能
（3）测试人员测试产品
（4）脱机产品检测，日志记录等
LUA API涵盖内容
(1) 系统控制函数
(2) 信号发生器
(3) 4-20mA输入输出
(4) GUI显示
(5) 文件系统
(6) 10路GPIO控制
(7) 4路PWM
(8) 脱机烧录控制
(9) I2C主机从机
(10) SPI主机从机
(11) 电压电流采集
(12) 串口/232/485/Modbus，支持离线日志
(13) CAN/CANFD/CANopen/UDS/J1939
(14) NTC热敏电阻
(15) 微型数控电源
(16) 支持IO扩展
(17) 支持传感器扩展
(18) 支持脉冲测量
(19) SWD调试接口函数，读写各种类型数据，内存和寄存器等。
(20) 支持串口，SPI，I2C和CAN的bootloader脱机更新
(21) 扩展驱动AD7606, ADS1256，MCP3421, 8路继电器和5路DS18B20
比如用于离线串口日志实现

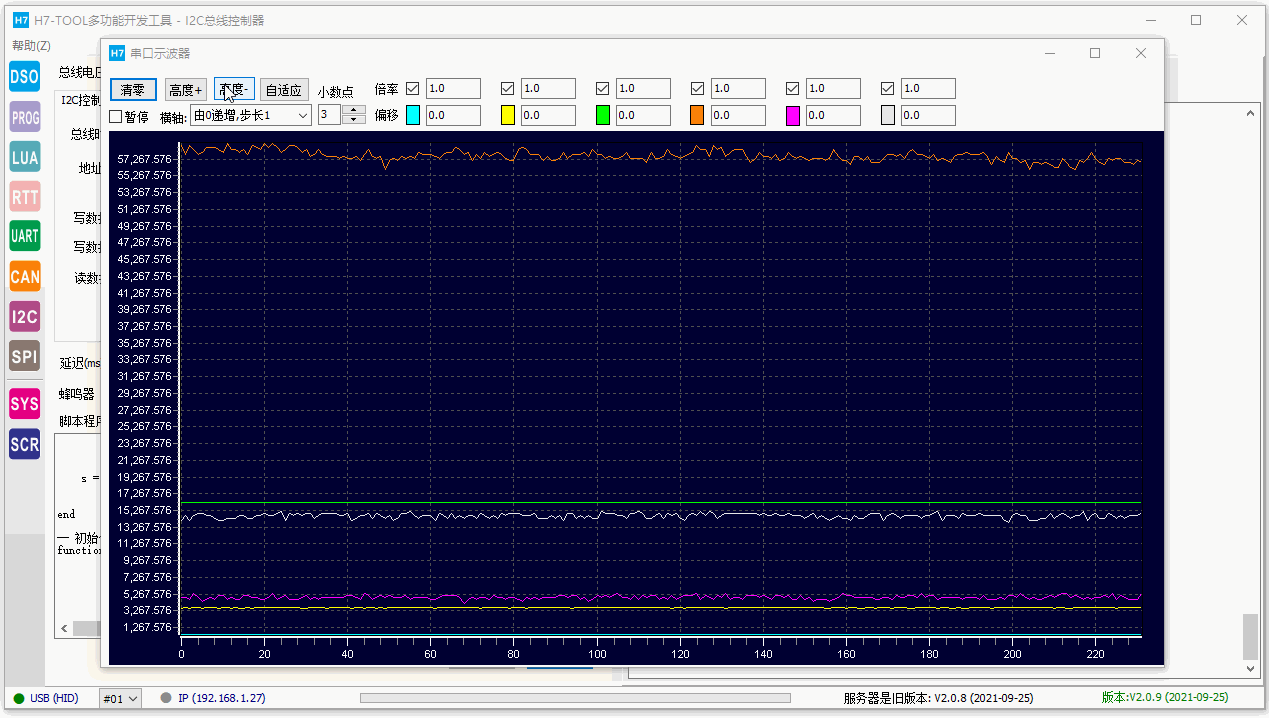

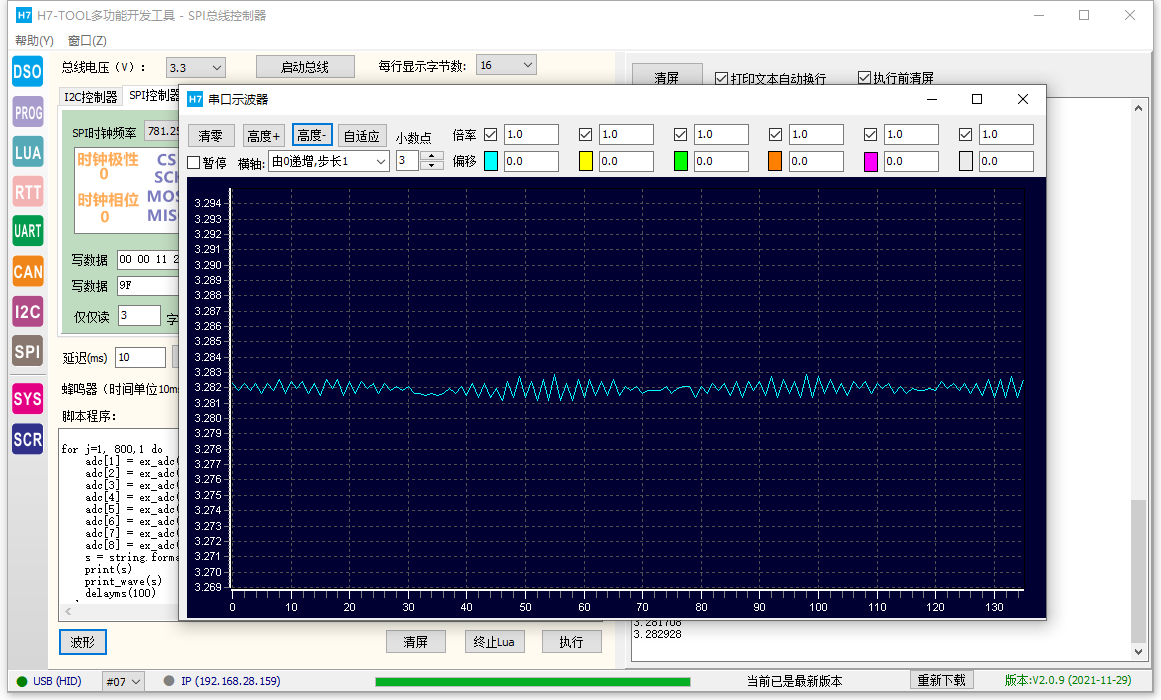

SPI控制器
1、IO电平范围支持1.2V-5.0V
2、支持SPI主机和从机
3、支持波形展示
I2C控制器
1、主机最高速度800KHz，从机最高速度1MHz
2、IO电平范围支持1.2V-5.0V
3、支持波形展示
高速DAPLINK仿真器
1、高速USB2.0 DAPLINK仿真器，支持WinUSB和HID二合一
2、支持对外供电，电压范围1.2V-5V，可配置，最大2A，峰值3A
3、SWD接口双向IO保护，关闭对外供电，可支持目标板反向为SWD提供电平
4、支持SWD的三线，四线和五线模式
5、支持MDK，IAR，Embedded Studio，Clion和STM32CubeIDE

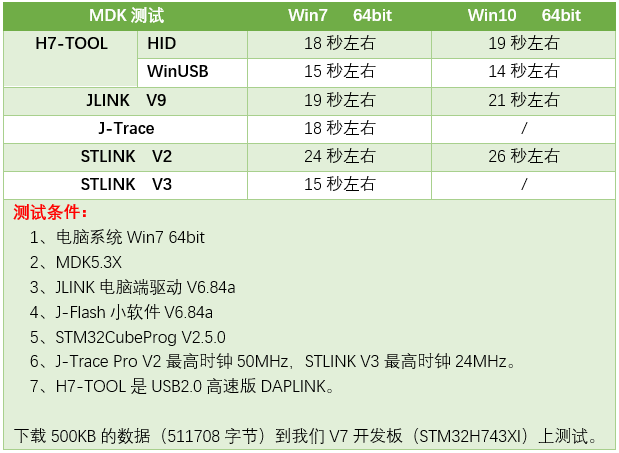

H7-TOOL DAPLINK，J-Trace，JLINK V9，STLINK V2，STLINK V3下载速度测试比较
通过对外供电的方式，可以方便的通过GUI界面查看目标板功耗
硬件异常黑盒子
上电后一段时间进入硬件异常，可以通过IDE或者嵌入的异常分析代码来锁定问题位置。而运行比较长的时间，比如两周，一个月等，这就不方便挂个电脑分析了。 挂个TOOL就比较方便，可以长时间检测跟踪芯片的运行，出问题的时候可以关键信息导出来

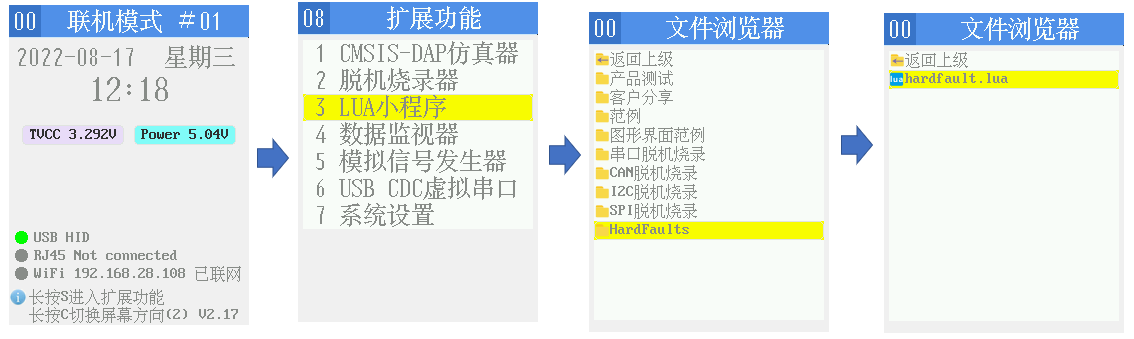

电池供电，手持方式操作

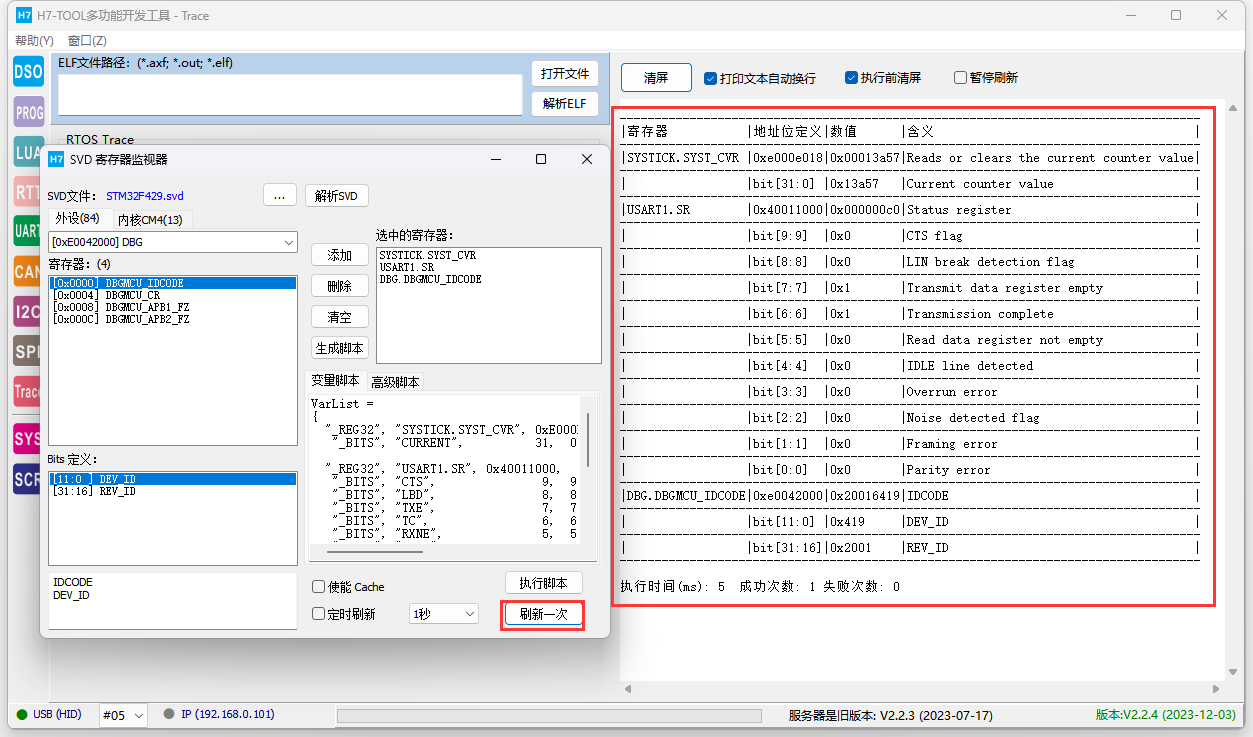

CMSIS-SVD解析

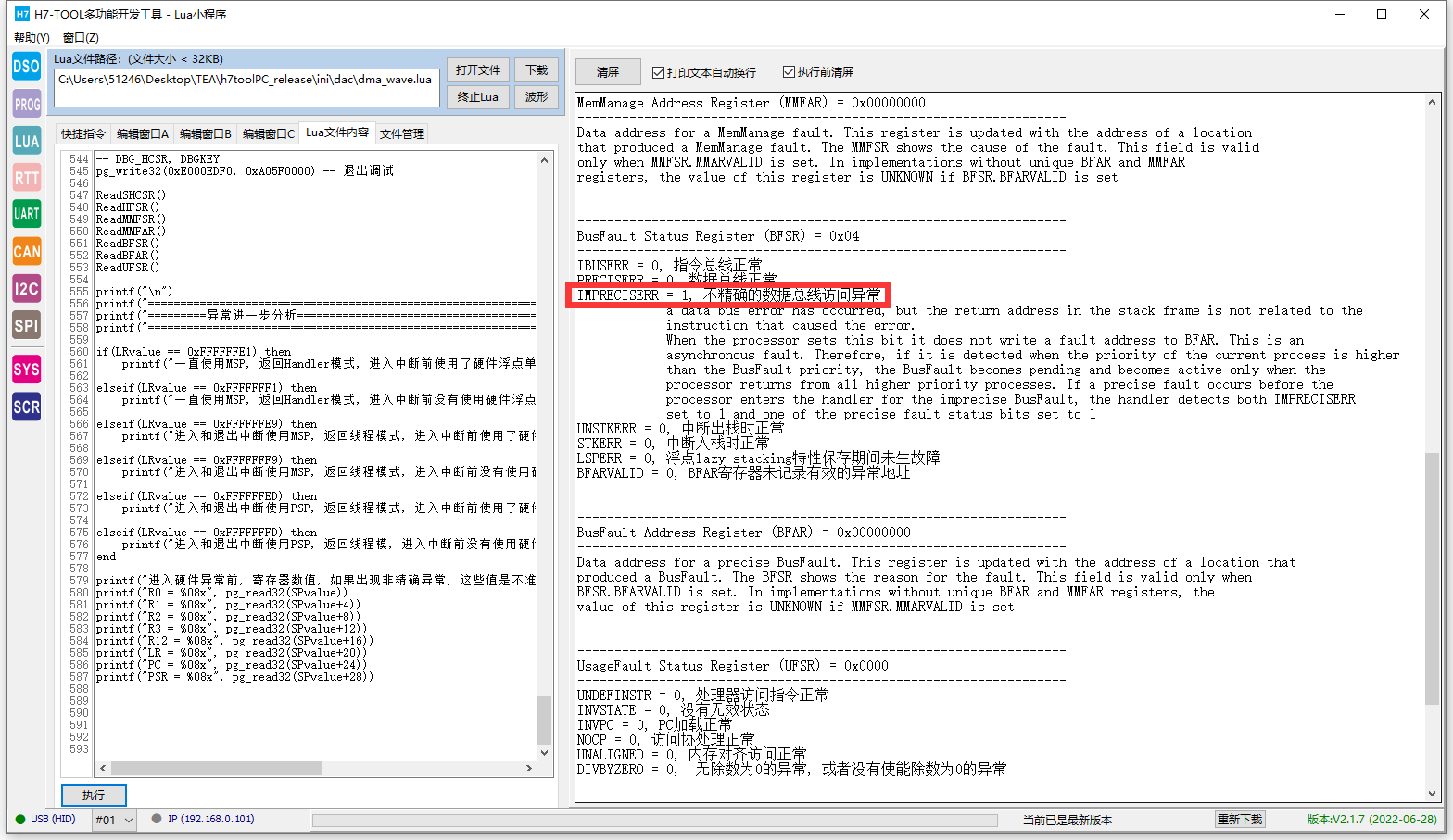

直接读取各个IC厂家提供的SVD文件，像MDK,IAR在线调试实时检测外设，无痛检测，不会复位目标板

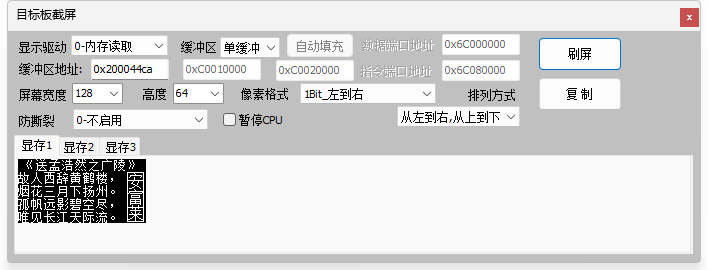

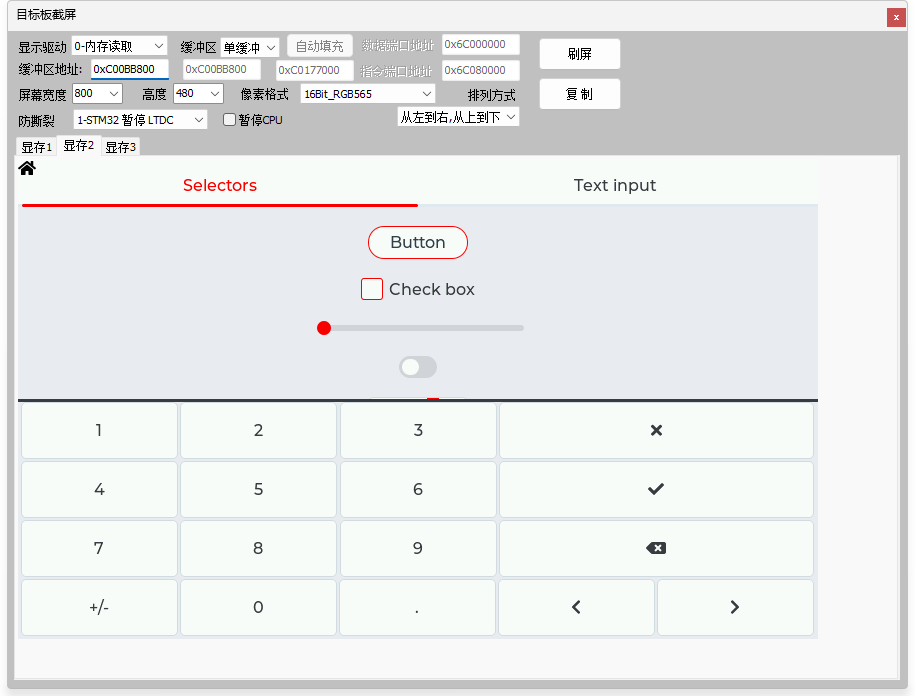

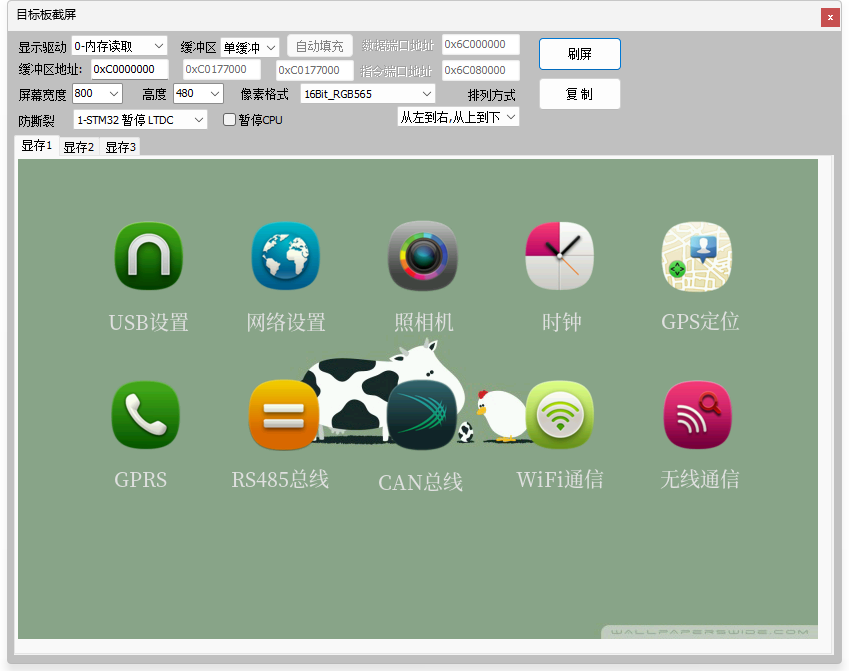

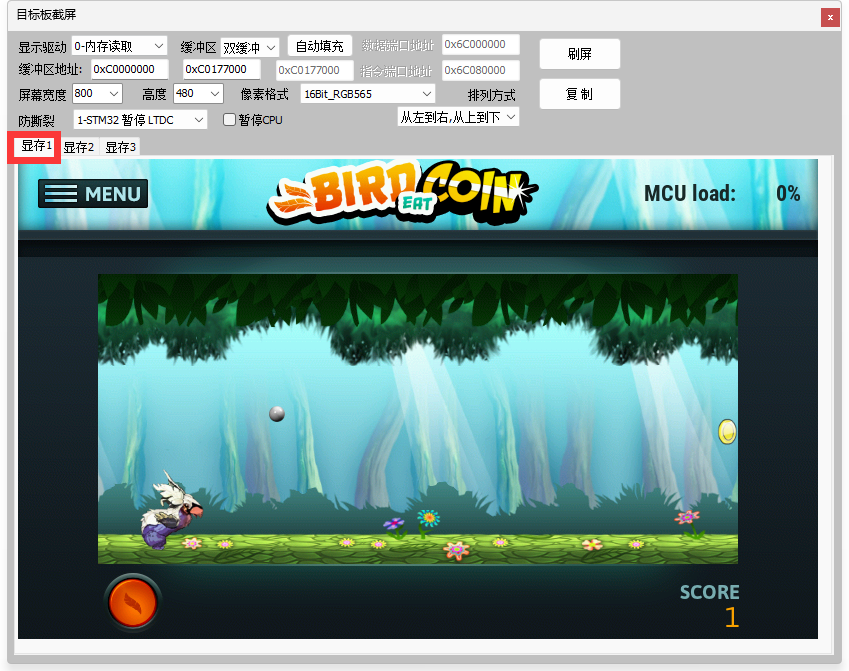

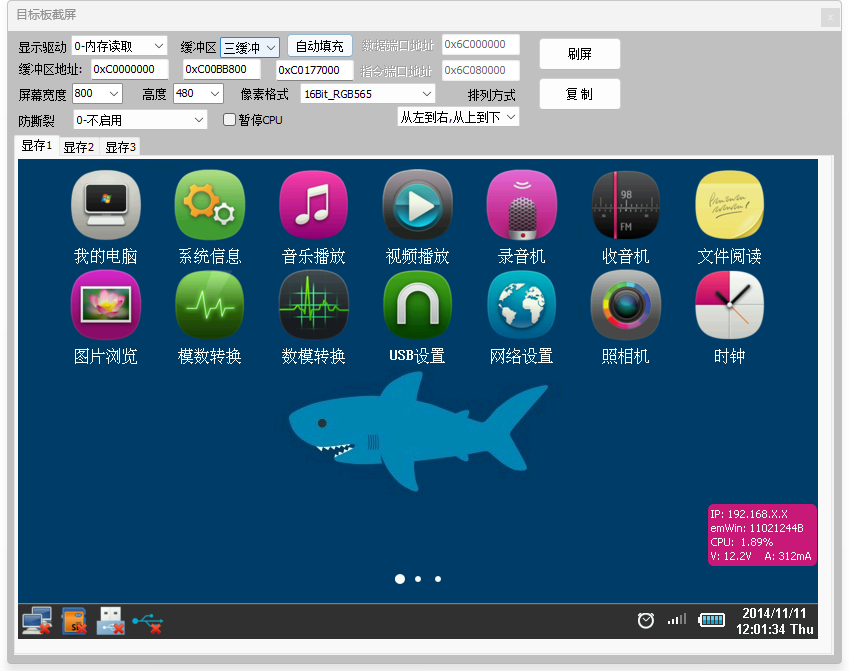

截图功能
早期包括现在做产品效果展示，需要截屏时，很多时候依然采用的SD卡/U盘这种的古老方案，不仅麻烦，而且繁琐。此功能为此而生
无需芯片内置代码，支持裸机，TouchGFX，ThreadX GUIX，emWin，LVGL，AWTK等

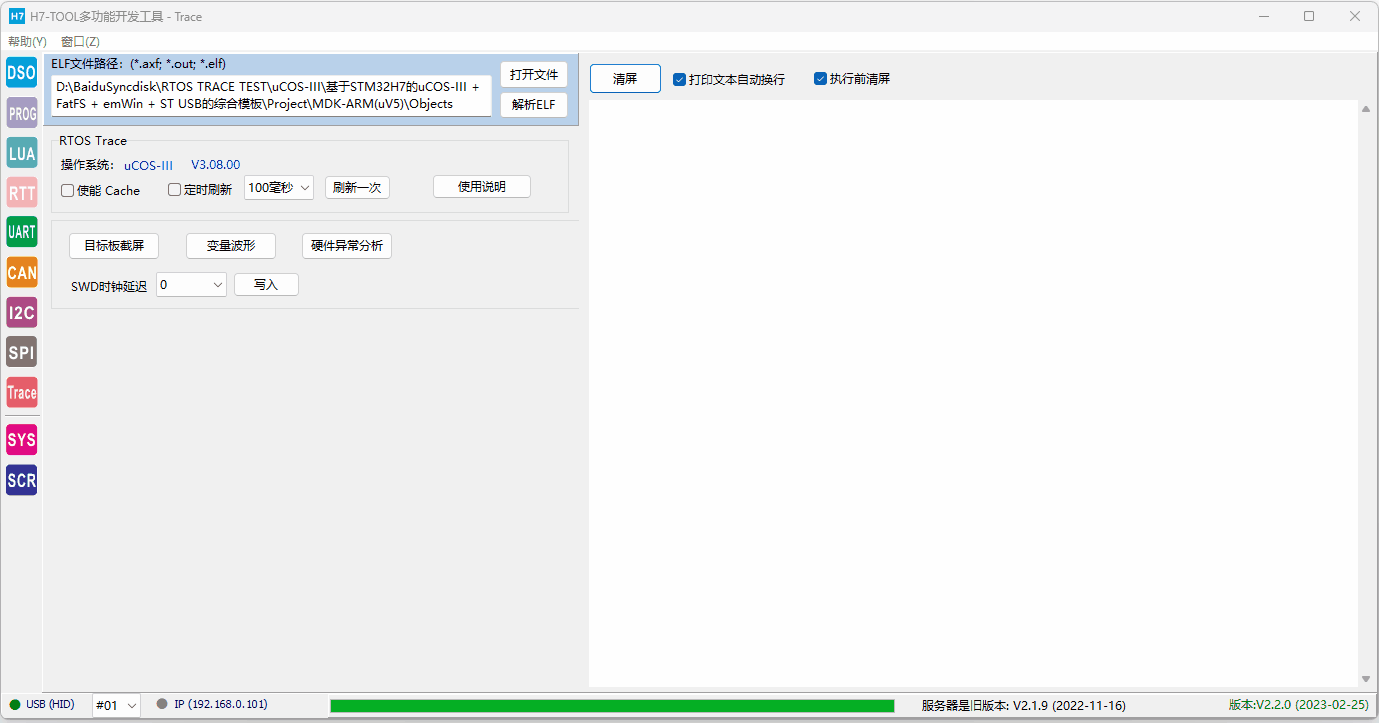

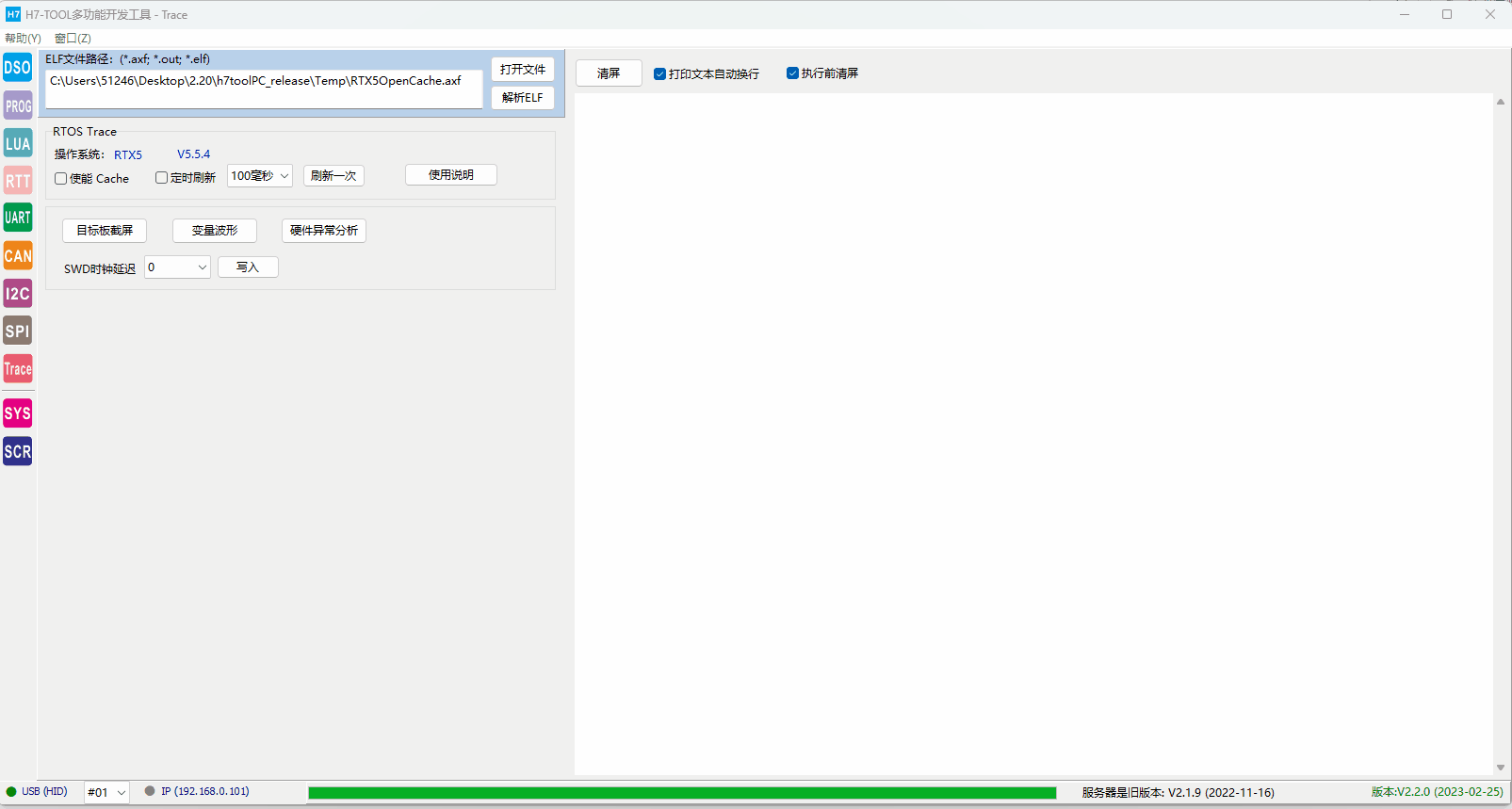

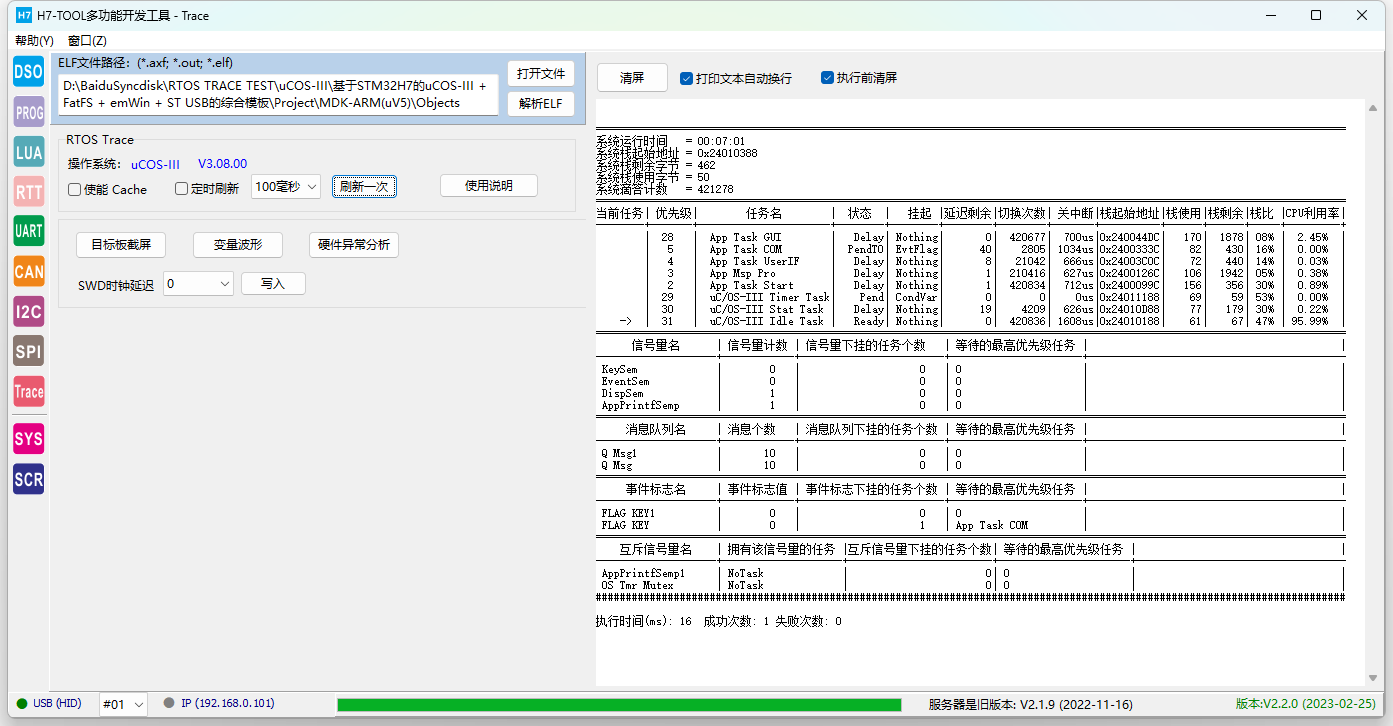

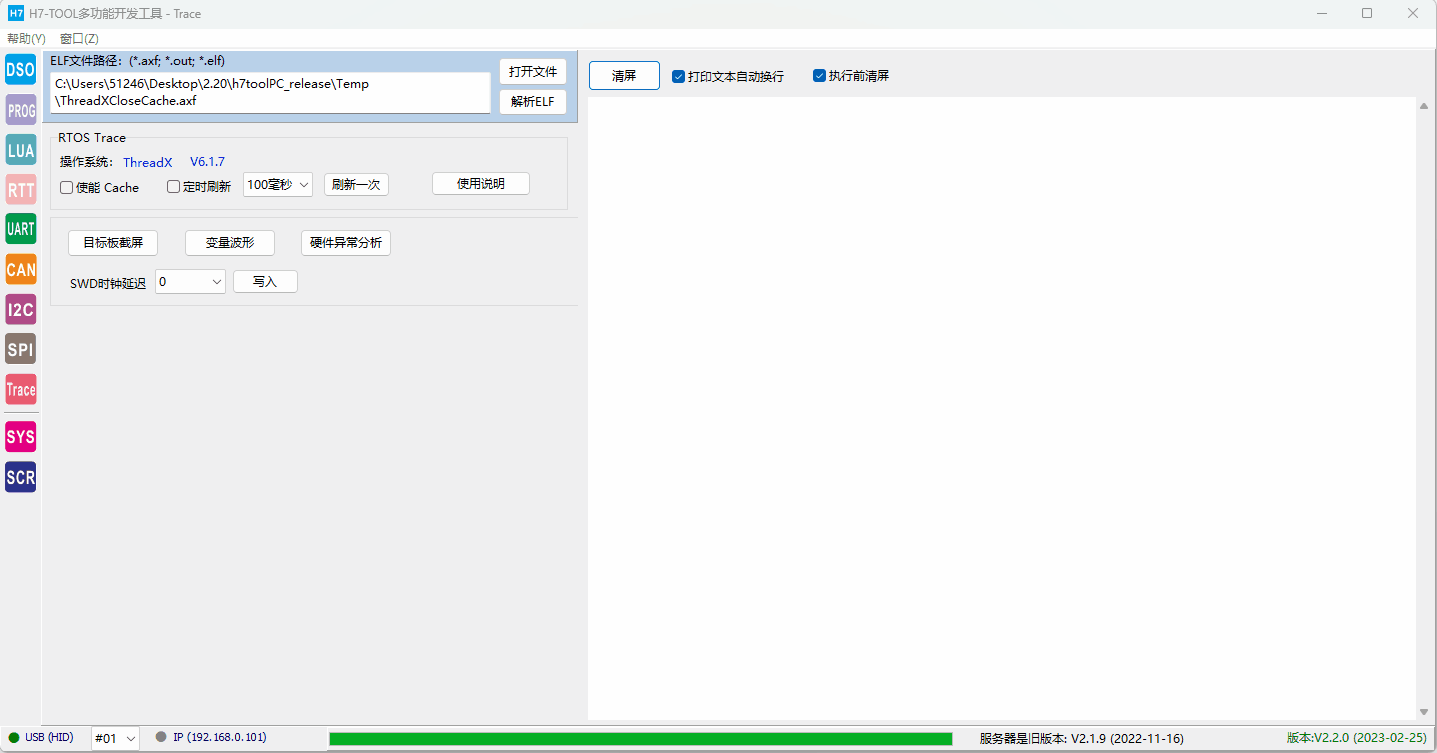

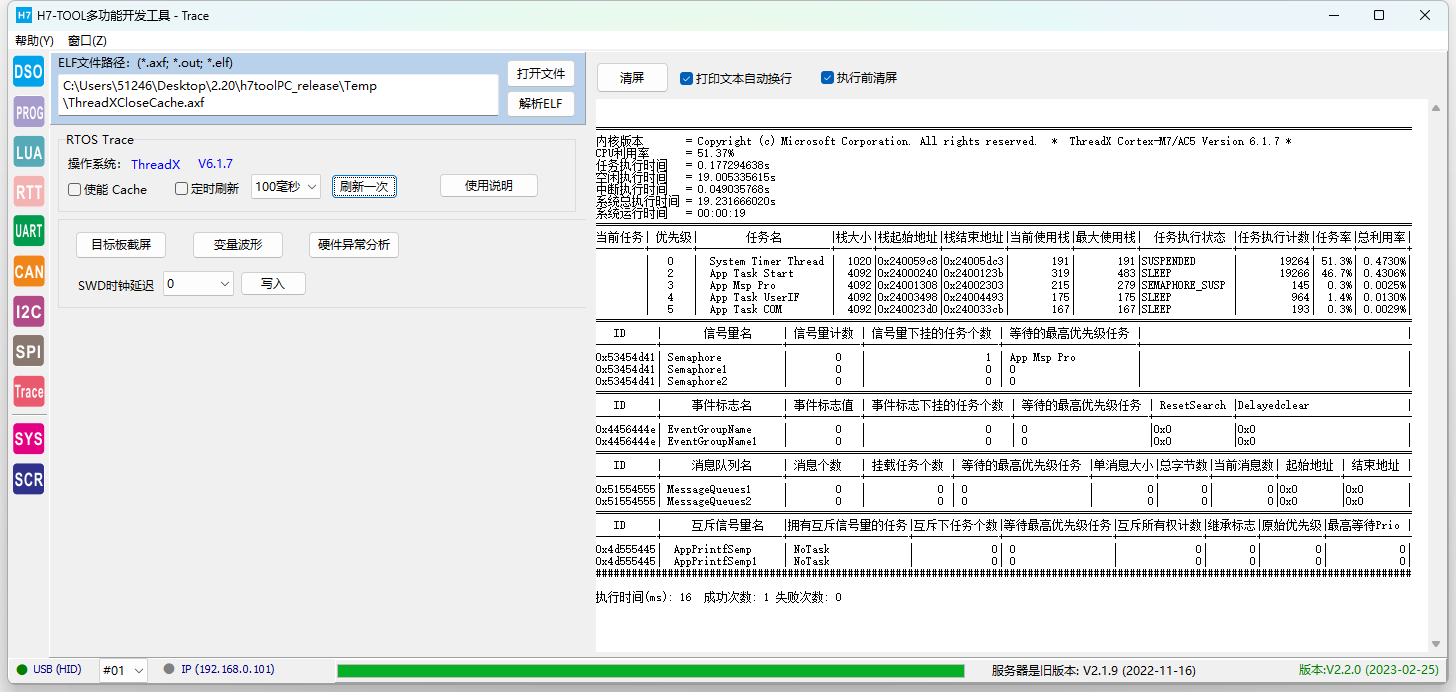

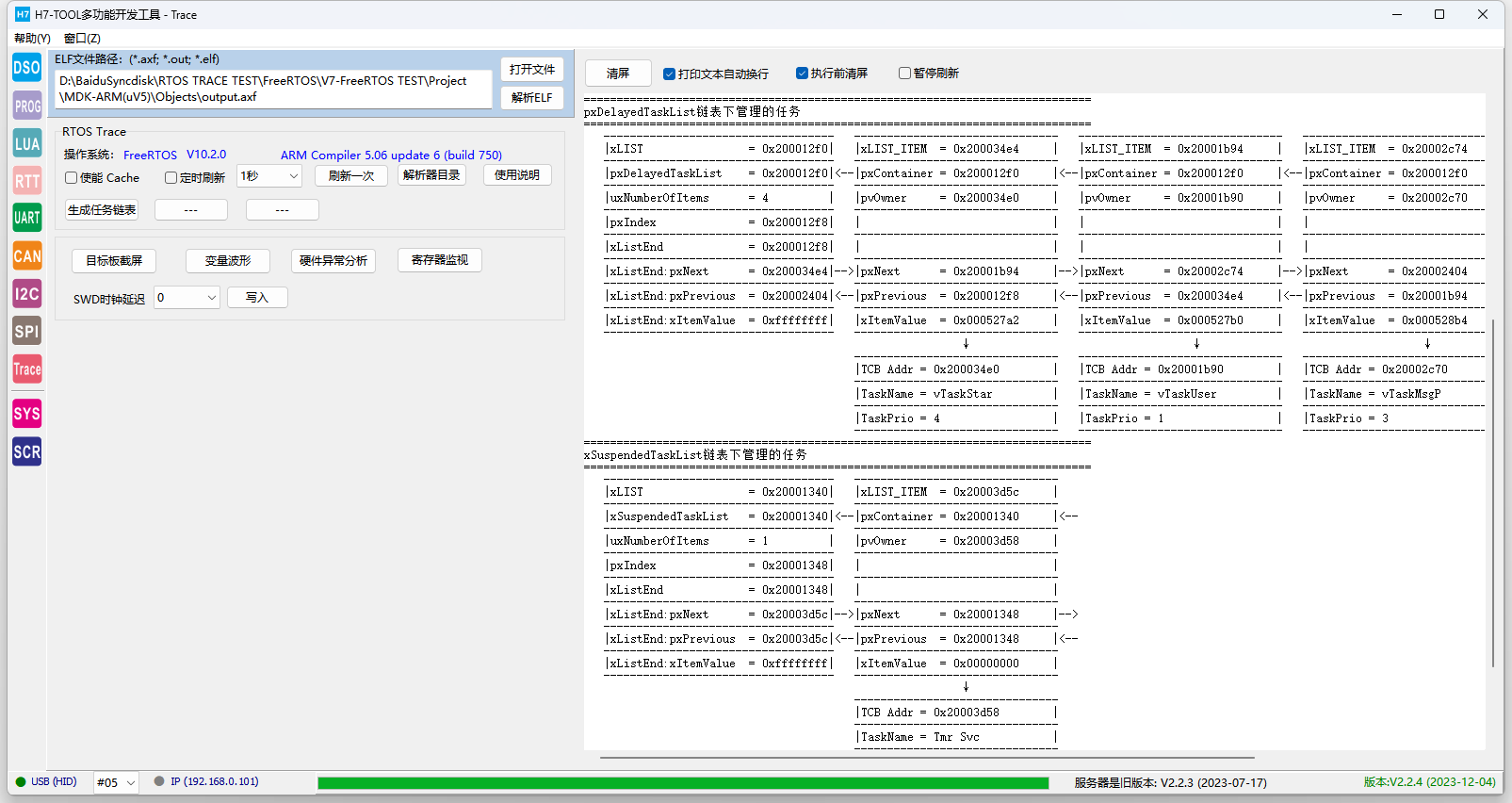

RTOS Trace
不需要目标板额外做添加任何代码
已经支持RTX5，ThreadX，uCOS-III，uCOS-II和FreeRTOS。陆续增加RT-Thread，MbedOS，NuttX和Zephyr
静态效果
动态效果

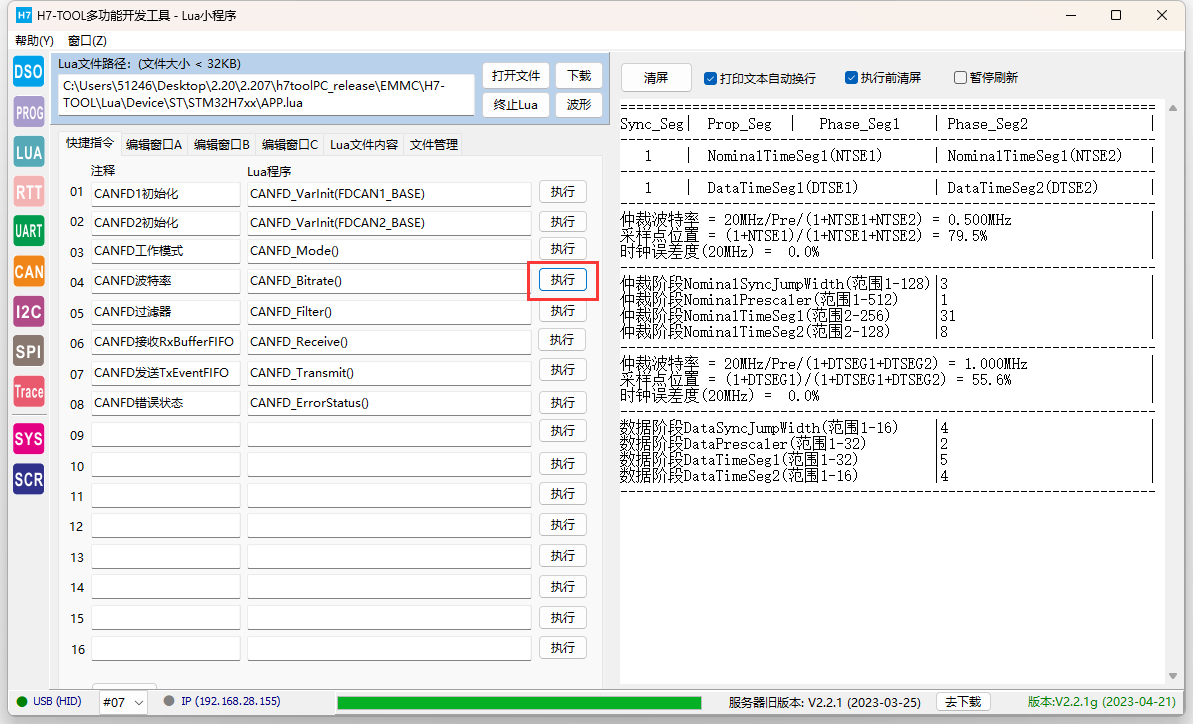

CAN Trace
不需要目标板额外做任何代码, 支持在线和脱机玩法
1、可以解析CANFD工作模式，波特率，采样点和是时钟误差率。
2、可以解析所有标准ID过滤器配置和所有扩展ID过滤器配置。
3、可以解析CANFD接收的Rx Buffer，Rx FIFO0和Rx FIFO1数据。
4、通过监测Tx Event FIFO解析Tx Buffer, TxFIFO/Queue的发送事件序列。
5、监测ECR错误计数器和PSR协议状态寄存器。

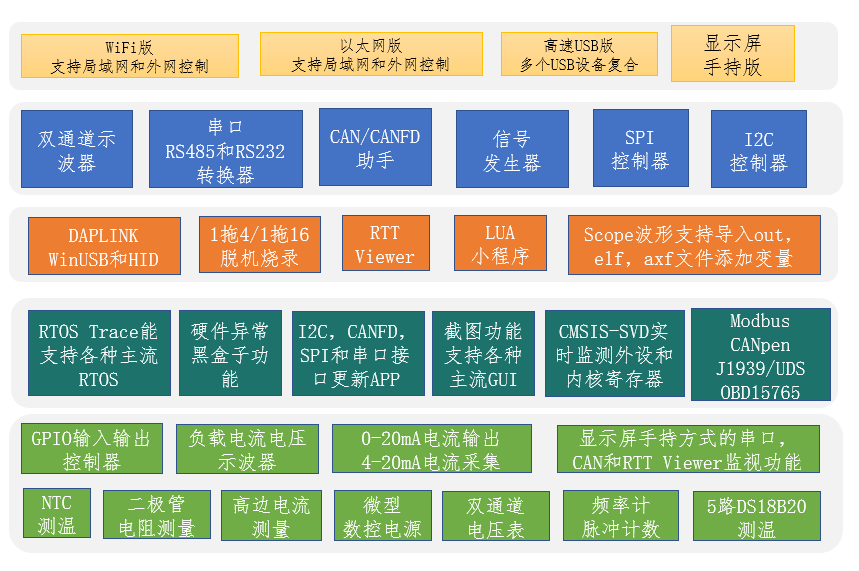

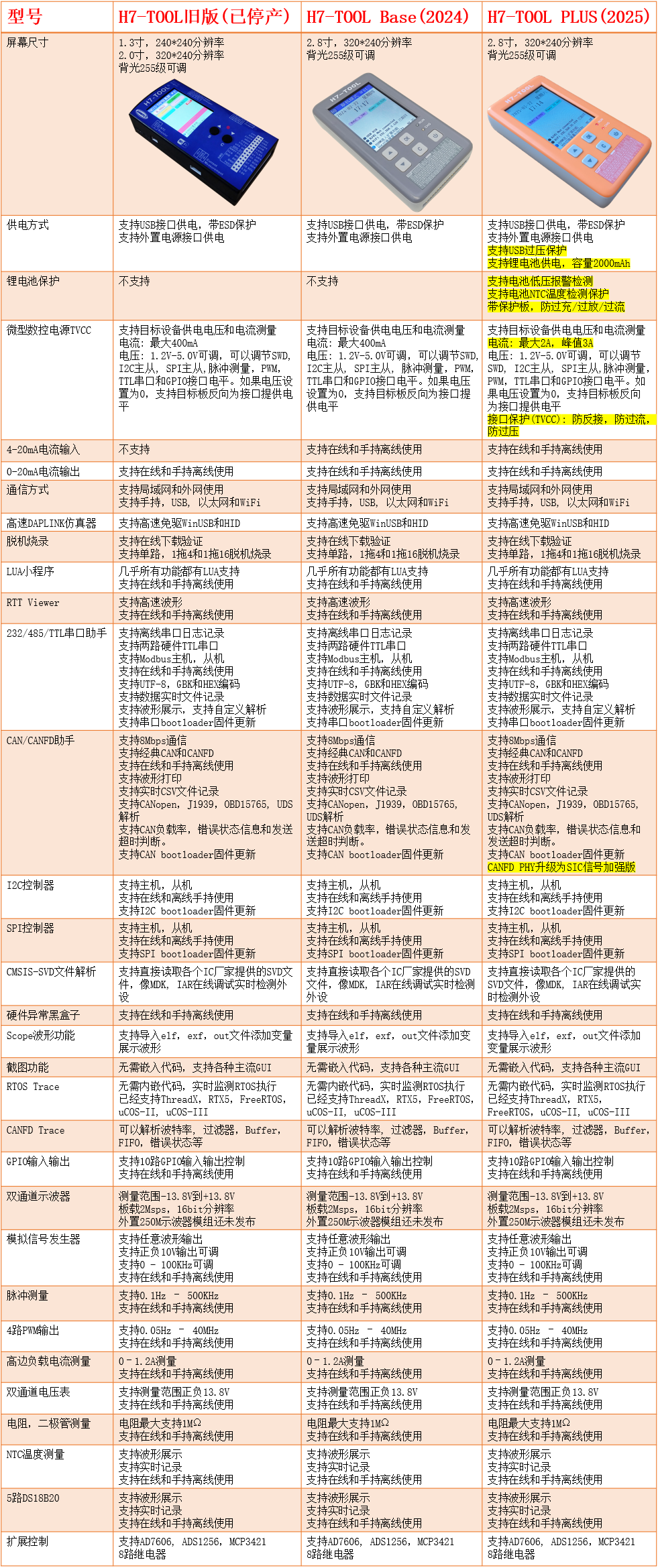

H7-TOOL版本比较
