硬编码底层 16x16 的矩阵（操作码表-操作码矩阵）

   在硬件电路图，应称其为“译码阵列”；如果你是在查阅开发手册（如 x86 指令集手册），通常称其为“操作码矩阵”或“操作码查找表/操作码表”。

一、操作码表（Opcode Table/Map）

             它是一个16x16 =256条指令的矩阵，是处理器指令集架构（ISA）中的一份“字典”或“映射指南”。

             它定义了二进制/十六进制数值与处理器动作之间的对应关系。

 1. 核心定义
  • 翻译字典：由于 CPU 无法理解 MOV 或 ADD 等汇编助记符，cpu只能识别二进制数据（如 10111000）。
           操作码表就是规定“这个二进制数代表什么操作”的官方标准。
  • 映射关系：
           它将每一个唯一的操作码（Opcode）映射到其对应的功能描述、操作数格式（如寄存器、内存）以及所需的字节长度。
2. 表的结构：操作码矩阵 (Opcode Matrix)
        早期的x86，只有256 个单字节操作码（00h - FFh），操作码表通常采用 16x16 的矩阵 形式：
  • 行：代表操作码的高 4 位（高半字节）。
  • 列：代表操作码的低 4 位（低半字节）。
    例如：0x91十六进制数 拆分为 9是高位，1是低位
    交叉点：即具体的指令。例如，在 x86 码表中，第 9x 行 与 x1列的交叉点是 91h，对应XCHG指令。 下面会有详细的表格
3. 操作码表的作用
  • 硬件解码：CPU 的指令译码器（Instruction Decoder）内部电路实际上就是这个表的硬件实现。它读取指令流，根据操作码表将二进制位转换为控制信号，驱动运算器（ALU）等部件工作。
  • 软件开发与逆向：
    • 汇编器使用它将代码转为机器码。
    • 反汇编器使用它将二进制文件还原为可读的汇编指令。
    • 安全研究：通过分析特定操作码出现的频率，安全专家可以识别恶意软件。

4. 扩展性
   当 256 个基本编码不够用时，架构会引入转义前缀（如 x86 中的 0F），2字节操作码。
   当解码器遇到 0F 时，它会跳转到“第二张操作码表”（两字节操作码表）进行二次查表，从而支持成千上万条指令。
   你可以通过浏览 Intel 指令集参考手册 或在线的 x86 Opcode Map 看到这些表格的实时动态分布。
   后续有3字节操作码以及前缀等开扩充指令集。

二、在  x86 指令集研究中，16x16 矩阵是最直观的观察工具。

  下表展示了 x86 基础单字节操作码（00h - FFh 共256个单字节操作码） 的全映射。

   在该矩阵中，行代表操作码的高 4 位（High Nibble），列代表低 4 位（Low Nibble）。
   x86 单字节操作码 (One-Byte Opcode) 16x16 矩阵:

 x0x1x2x3x4x5x6x7x8x9xAxBxCxDxExF
0x ADD ADD ADD ADD ADD ADD PUSH POP OR OR OR OR OR OR PUSH 0F*
1x ADC ADC ADC ADC ADC ADC PUSH POP SBB SBB SBB SBB SBB SBB PUSH POP
2x AND AND AND AND AND AND ES: DAA SUB SUB SUB SUB SUB SUB CS: DAS
3x XOR XOR XOR XOR XOR XOR SS: AAA CMP CMP CMP CMP CMP CMP DS: AAS
4x INC INC INC INC INC INC INC INC DEC DEC DEC DEC DEC DEC DEC DEC
5x PUSH PUSH PUSH PUSH PUSH PUSH PUSH PUSH POP POP POP POP POP POP POP POP
6x PUSHA POPA BOUND ARPL FS: GS: OpSz AdSz PUSH IMUL PUSH IMUL INSB INSW OUTB OUTW
7x JO JNO JB JNB JZ JNZ JBE JNBE JS JNS JP JNP JL JGE JLE JG
8x GRP1 GRP1 GRP1 GRP1 TEST TEST XCHG XCHG MOV MOV MOV MOV MOV LEA MOV POP
9x NOP XCHG XCHG XCHG XCHG XCHG XCHG XCHG CBW CWD CALLF WAIT PUSHF POPF SAHF LAHF
Ax MOV MOV MOV MOV MOVSB MOVSW CMPSB CMPSW TEST TEST STOSB STOSW LODSB LODSW SCASB SCASW
Bx MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV
Cx GRP2 GRP2 RETN RETN LES LDS MOV MOV ENTER LEAVE RETF RETF INT3 INT INTO IRET
Dx GRP2 GRP2 GRP2 GRP2 AAM AAD SALC XLAT FPU FPU FPU FPU FPU FPU FPU FPU
Ex LOOPNE LOOPE LOOP JCXZ IN IN OUT OUT CALL JMP JMPF JMP IN IN OUT OUT
Fx LOCK ICEBP REPNZ REP HLT CMC GRP3 GRP3 CLC STC CLI STI CLD STD GRP4 GRP5

   如何阅读此表(这个表可以说设计的很巧妙)
   行：代表操作码的高 4 位（高半字节）。
   列：代表操作码的低 4 位（低半字节）。
   交叉点：即具体的指令。
   下面举例： 00/90/91/92/FF 机器码
确定操作码     查找坐标 解析结果     特殊说明
列 行
0x 0x 组成00,即十六进制的0x00  ADD
9x 0x 找到行 9x 与列 x0 的交叉点  NOP

0F*：这是“转义字符”，意味着接下来的字节将进入 两字节操作码表。
GRP (Group)：表示这些操作码不代表单一指令，需要结合后续的 ModR/M 字节来决定具体指令（如 80 可能代表 ADD、OR 或 XOR）。
FPU：D8-DF 范围专门用于浮点运算指令。
REX (x64专用)：在 64 位模式下，40-4F 范围被重新定义为 REX 前缀，原有的 INC/DEC 变为多字节形式。


(F3h) PAUSE XCHG rAX,rAX
XCHG   r8,rAX
XCHG r16,rAX
XCHG r24,rAX
9x 1x 找到行 9x 与列 x1的交叉点 XCHG XCHG rCX,rAX
XCHG   r9,rAX
XCHG r17,rAX
XCHG r25,rAX
9x 2x 找到行 9x 与列 x2的交叉点 XCHG XCHG rDX,rAX
XCHG r10,rAX
XCHG r18,rAX
XCHG r26,rAX
Fx Fx 找到行Fx列Fx组成0XFF GRP5

  请结合  80x86(32位架构) Instructions by Opcode之一(指令操作码、硬编码) - jinzi - 博客园 查看 00/90/91/92/FF对应指令
               x86 Opcode Map 会有更详细的指令

你可以访问 X86 Opcode Reference 获取最新修订的交互式完整版矩阵
参考　x86 - Wikipedia

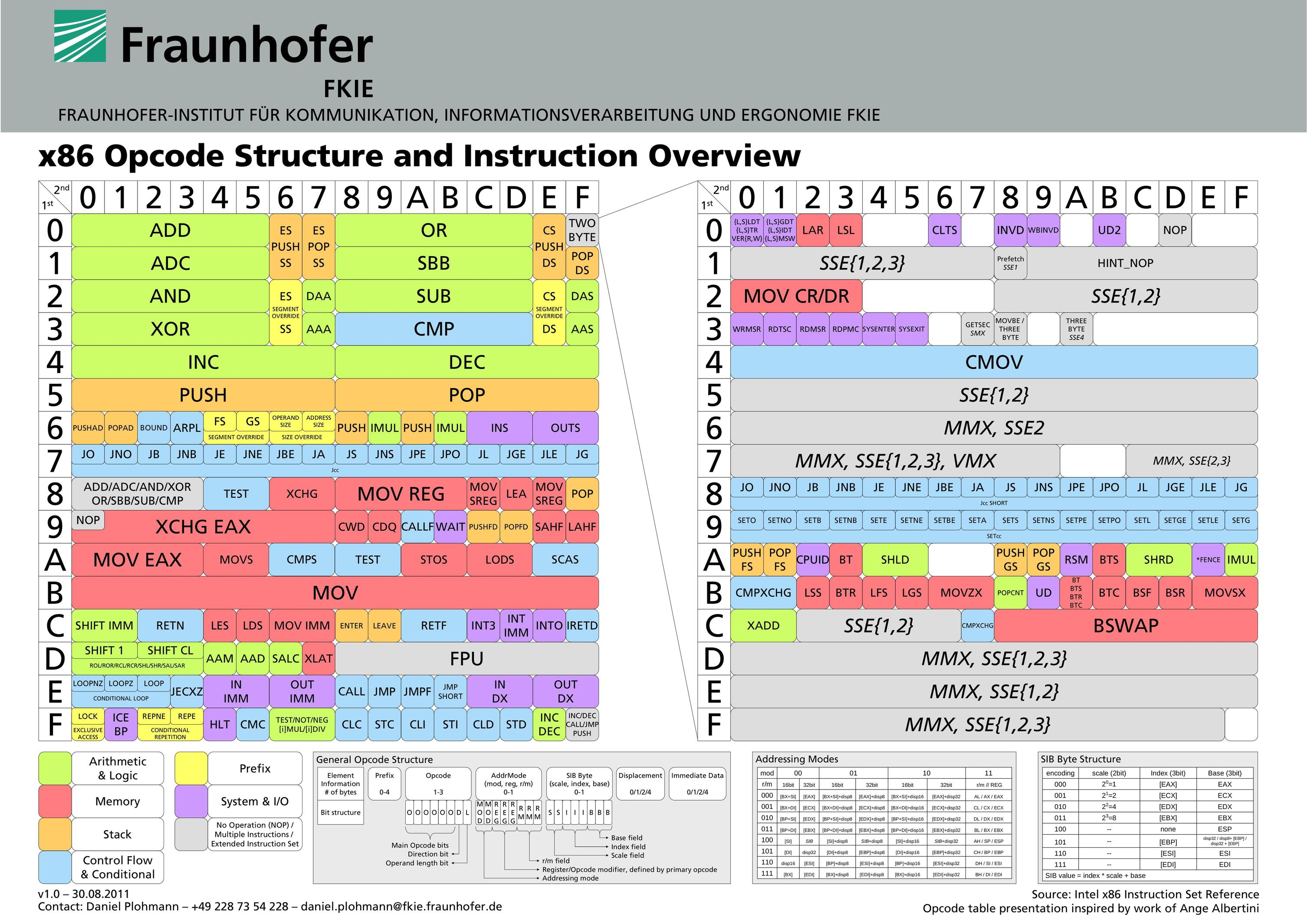

    图片来自：https://net.cs.uni-bonn.de/fileadmin/user_upload/plohmann/x86_opcode_structure_and_instruction_overview.pdf

四、操作码矩阵的物理位置
     在计算机体系结构中，“操作码矩阵”（Opcode Matrix 或 Opcode Table）并不是一个单一的实体硬件模块，而是一种用于描述和实现指令译码（Instruction Decoding）逻辑的结构形式。它主要存在于以下两个层面：

1. 硬件实现层面：指令译码器 (Instruction Decoder)
       在 CPU 内部，操作码矩阵的具体逻辑实现在控制单元（Control Unit, CU）中的指令译码器(模块)内。
  • 物理形式： 在硬连线控制器中，它通常体现为由逻辑门组成的译码矩阵或PLA（可编程逻辑阵列）。当指令寄存器（IR）中的操作码输入时，译码器通过该“矩阵”逻辑激活相应的微操作控制信号。
2. 指令集架构层面：ISA 设计文档
     在指令集架构（ISA）的设计阶段，操作码矩阵是一种可视化展现形式。
  • 模块定义： 它被定义在 ISA 的规格说明书中。
  • 表现形式： 矩阵的行通常代表操作码的高位（Upper Nibble），列代表低位（Lower Nibble）。通过这种二维表格，开发者可以直观地查看到指令集（如 x86, ARM, RISC-V）中每一个字节编码对应的具体指令类型

      在制造 CPU 时，工程师已经通过掩膜工艺，在硅片上“预置”好了成千上万行逻辑门。 每一行逻辑门都对应一个特定的汇编指令，如 48 01 C3，
　　只有当你输入的“这个汇编指令的二进制电压序列”与预置的晶体管排布完全吻合时，这一行的电路才会通电。才会送往ALU。所以，汇编指令实际上是触发 CPU 内部“预埋电路”的开关。CPU可以比喻是一个巨大的、预先布好线的自动化工厂。汇编指令就是投进投币口的硬币，不同的硬币（二进制序列）会物理性地触发工厂里不同的预设流水线。



   参考：Intel x86 Opcode Table and Reference
             https://shell-storm.org/x86doc/
             https://www.sandpile.org/x86/opc_1.htm

     Intel x86 Opcode Table and Reference
