操作系统如何与设备进行交互
前言
简单介绍一下操作系统如何与设备进行交互的。
正文
操作系统与硬件通信的基本方式:
端口i/o:
这一个呢，是把设备标志为一个一个设备标为数字，然后向设备发送信号，
通过in和out指令访问设备寄存器。
从端口0x60读取键盘输入
in al, 0x60
这种比较简单，大体就是发送信号吧。
这里说明一下，cpu与设备之间的沟通呢，很多时候我们总是想着是比如输出什么样的命令啥的。
有各种各样的复杂命令啥的，其实本质而言，到了最后都是对寄存器的操作，所以在硬件层面呢，就不用去想什么命令，
本质而言是对寄存器的io操作。
这种似乎ok的，简单方便，可以对设备的寄存器进行读写，实现了基本功能。

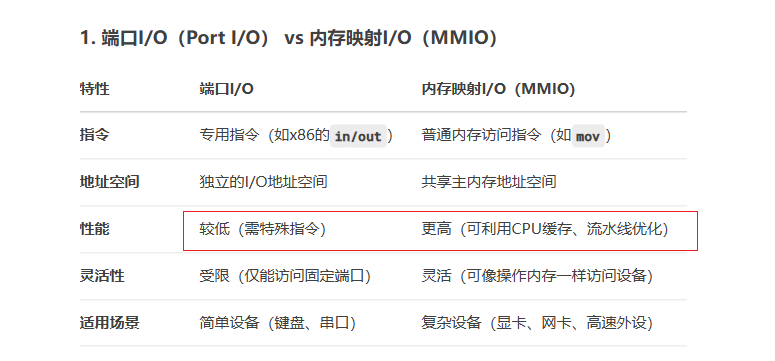

但是随着要和设备的性能直接沟通的越来越频繁，这里就需要高性能了。
就出现了内存映射了。
那么下面来看一下内存映射这块:
- 硬件层面的实现机制
(1) 地址空间划分
统一编址：CPU的物理地址空间被划分为 普通内存区域 和 设备寄存器区域。
例如：假设CPU有32位地址空间（4GB），硬件设计时可能约定：
0x00000000-0xDFFFFFFF：DRAM（内存）
0xFE000000-0xFEFFFFFF：设备A的寄存器
0xFF000000-0xFFFFFFFF：设备B的寄存器
(2) 硬件地址解码
地址解码器（Address Decoder）：
每个设备（如网卡、GPU）内置一个地址范围匹配电路。当CPU访问某个地址时：
CPU发出物理地址（如0xFE200000）。
内存控制器首先检查该地址是否属于DRAM：
如果是 → 访问内存芯片。
如果否 → 将地址转发到系统总线（如PCIe、AXI）。
设备监听总线：
设备比较总线地址与自身寄存器映射范围。
若匹配（如0xFE200000在设备A的范围内）→ 设备响应操作，否则忽略。
(3) 寄存器访问的硬件行为
写入操作：
((volatile uint32_t)0xFE200000) = 0x1234; // CPU执行内存写入指令
-
CPU将0xFE200000解释为普通内存地址，发出写请求（数据0x1234）。
-
设备A的地址解码器识别该地址属于自己，将数据0x1234写入内部寄存器（如控制寄存器）。
-
硬件关键点：设备寄存器本质上是一个与地址绑定的触发器（Flip-Flop），写入时会触发设备行为（如启动DMA、修改工作模式）。
设备将当前寄存器值（如状态寄存器）返回给CPU，而非从内存读取数据。
uint32_t value = ((volatile uint32_t)0xFE200004); // CPU读取设备寄存器
操作系统与硬件的协作
(1) 设备发现与资源分配
PCIe设备示例：
系统启动时，BIOS/UEFI或操作系统通过PCI配置空间枚举设备，获取设备的MMIO需求（如需要256MB地址空间）。
操作系统分配一段未被占用的物理地址范围（如0xFE000000-0xFE0FFFFF）给该设备，并写入设备的BAR（Base Address Register）。
设备收到BAR值后，将其作为自身寄存器的基地址。
(2) 内存映射到内核空间
Linux内核示例：
void *regs = ioremap(0xFE000000, 0x100000); // 将物理地址映射到内核虚拟地址
ioremap会将物理地址0xFE000000映射到内核的虚拟地址空间（如0xffff0000），后续驱动通过虚拟地址访问设备寄存器。
这样的话，那么我们的驱动就可以操作设备了。
(3) 设备驱动的工作
写入寄存器：
writel(0x1234, regs + 0x10); // 向寄存器偏移0x10处写入0x1234
writel会编译为内存写入指令（如mov [eax], ebx），但实际地址指向设备寄存器而非内存。
驱动器这样写入即可。
这样就能驱动硬件了。
那么我们会问，一个硬件应该会有很多的寄存器才对，那么是如何映射到不同的驱动器的呢，或者说如何进行命令转换的呢？
- 设备寄存器的地址布局
设备的所有寄存器会被映射到一段连续的物理地址空间，每个寄存器占据一个或多个地址（通常为4字节对齐）。
示例：假设某设备有3个寄存器，映射到基地址0xFE200000：
寄存器功能 偏移量（Offset） 完整物理地址 访问方式
控制寄存器 0x00 0xFE200000 写入命令字
状态寄存器 0x04 0xFE200004 读取状态
数据缓冲区 0x08 0xFE200008 读写数据
CPU访问逻辑：
写入0xFE200000 → 操作控制寄存器。
读取0xFE200004 → 获取状态寄存器值。
写入0xFE200008 → 向数据缓冲区写入数据。
- 硬件如何识别寄存器？
设备内部通过地址解码逻辑区分不同寄存器，具体实现如下：
(1) 设备地址解码器
设备内部有一个地址匹配电路，根据CPU访问的地址偏移量选择对应的寄存器。
示例（简化逻辑）：
// Verilog示例：设备内部的地址解码逻辑
always @(posedge clk) begin
if (cpu_addr == base_addr + 0x00)
control_reg <= cpu_data; // 写入控制寄存器
else if (cpu_addr == base_addr + 0x04)
status_reg_read <= 1; // 读取状态寄存器
else if (cpu_addr == base_addr + 0x08)
data_buffer <= cpu_data; // 写入数据缓冲区
end
(2) 寄存器文件（Register File）
复杂设备（如GPU、网卡）可能将寄存器组织为一个寄存器文件，通过偏移量索引：
寄存器地址 = 基地址（Base Address） + 偏移量（Offset）
基地址：由操作系统分配（如PCIe的BAR）。
偏移量：由设备手册定义（如Intel网卡的0x0000为控制寄存器，0x0008为状态寄存器）。
- 实际案例：PCIe网卡的寄存器访问
(1) PCIe配置阶段
- 操作系统读取网卡的BAR（Base Address Register），发现设备需要256KB的MMIO空间。
- 操作系统分配一段物理地址（如0xFE000000-0xFE03FFFF）并写入BAR。
(2) 驱动访问寄存器
// 假设网卡的寄存器偏移量定义
#define NET_CTRL_REG 0x0000 // 控制寄存器
#define NET_STATUS_REG 0x0008 // 状态寄存器
void *base_addr = ioremap(0xFE000000, 0x40000); // 映射256KB
writel(0x1, base_addr + NET_CTRL_REG); // 写入控制寄存器
uint32_t status = readl(base_addr + NET_STATUS_REG); // 读取状态寄存器
(3) 硬件行为
CPU写入0xFE000000（基地址 + 0x0000）→ 网卡识别为控制寄存器写入，启动数据包发送。
CPU读取0xFE000008（基地址 + 0x0008）→ 网卡返回当前状态（如“发送完成”）。
这里有人就会有一个疑问了，为啥要通过物理地址去获取虚拟地址呢？
为啥既然是内核代码为啥不能直接去操作物理地址呢？
实际上内核代码也是无法操作物理地址的。
内核代码和我们的用户代码一样，都需要申请内存，这点是一样的。
只是内核代码需要自己去管理自己的内存，他们公用一个调用栈，不会像我们进程杀死一样，自动被操作系统回收了。
- PCI/PCIe设备枚举阶段（分配物理地址）
当内核启动或热插拔设备时，会扫描PCI总线，读取设备的BAR（Base Address Register）请求，并为其分配物理地址空间。
(1) 读取BAR信息
// drivers/pci/probe.c
static void pci_read_bases(struct pci_dev *dev, unsigned int howmany, int rom)
{
for (pos = 0; pos < howmany; pos++) {
reg = PCI_BASE_ADDRESS_0 + (pos << 2);
pci_read_config_dword(dev, reg, &l);
if (l == 0xffffffff)
continue;
// 判断是MMIO还是I/O空间
if (l & PCI_BASE_ADDRESS_SPACE_IO) {
/* I/O空间 */
} else {
/* MMIO空间 */
mask = PCI_BASE_ADDRESS_MEM_MASK;
res->flags |= IORESOURCE_MEM;
}
/* 保存BAR信息到pci_dev->resource[] */
}
}
(2) 分配物理地址空间
内核调用 pci_assign_resource() 为设备分配物理地址：
// drivers/pci/setup-res.c
int pci_assign_resource(struct pci_dev *dev, int resno)
{
struct resource *res = dev->resource + resno;
u32 size, min, align;
/* 获取BAR请求的大小和对齐 */
size = resource_size(res);
min = (res->flags & IORESOURCE_IO) ? PCIBIOS_MIN_IO : PCIBIOS_MIN_MEM;
align = pci_resource_alignment(dev, res);
/* 调用资源分配器分配物理地址 */
ret = _pci_assign_resource(dev, resno, size, align, min);
if (ret == 0) {
/* 将分配的物理地址写入BAR */
pci_update_resource(dev, resno);
}
return ret;
}
- 物理地址分配的核心逻辑
资源分配通过 __pci_assign_resource() 实现：
// drivers/pci/setup-res.c
static int __pci_assign_resource(struct pci_bus *bus, struct pci_dev *dev,
int resno, resource_size_t size,
resource_size_t align, resource_size_t min)
{
struct resource *res = dev->resource + resno;
/* 在PCI总线范围内分配物理地址 */
ret = pci_bus_alloc_resource(bus, res, size, align, min,
IORESOURCE_TYPE(res->flags),
pcibios_align_resource, dev);
return ret;
}
资源分配器（pci_bus_alloc_resource）
最终调用内核的通用资源管理接口：
// kernel/resource.c
int allocate_resource(struct resource *root, struct resource *new,
resource_size_t size, resource_size_t min,
resource_size_t max, resource_size_t align,
resource_size_t (*alignf)(void *, const struct resource *,
resource_size_t, resource_size_t),
void *alignf_data)
{
/* 遍历资源树，找到空闲的物理地址区域 */
err = __find_resource(root, new, size, min, max, align, alignf, alignf_data);
if (err >= 0) {
new->start = err;
new->end = err + size - 1;
}
return err;
}
这里分配物理地址是告诉cpu，这段范围作为设备内存映射，而不是去访问内存地址。
也就是说cpu知道了是内存映射后，不是去访问我们的内存条，而是丢给系统总线。
这样这块物理内存就被标记了。
标记了之后，我们的内核程序又无法直接访问物理地址。
那么需要我们再次申请一下映射，这样执行内核代码的时候就会访问到这块物理地址了。
- 物理地址到虚拟地址的映射（ioremap）
分配物理地址后，驱动需要通过 ioremap 将其映射到内核虚拟地址空间：
// arch/x86/mm/ioremap.c
void __iomem *ioremap(resource_size_t phys_addr, size_t size)
{
/*
* 1. 检查地址是否合法
* 2. 创建非缓存（UC）的页表项
* 3. 返回虚拟地址
*/
return __ioremap_caller(phys_addr, size, _PAGE_CACHE_MODE_UC, __builtin_return_address(0));
}
也就是分为两部分，一部分是申请阶段，做了标记，另外一部分做的是映射，没有映射永远访问不到这块物理地址。
结
下一节，写到哪，到哪吧。
