Docker网络

理解Docker0

原理

我们每启动一个docker容器，docker就会给docker容器分配一个ip，我们只要安装了docker，就会有一个网卡docker0 桥接模式，使用的技术是veth-pair技术!

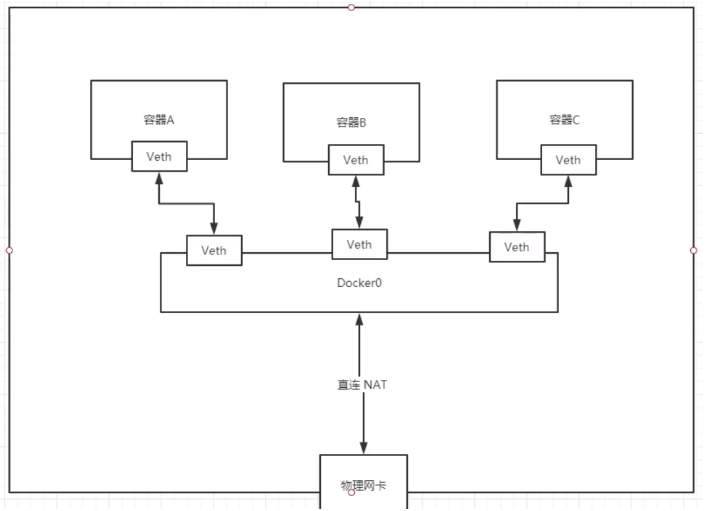

每启动一个容器就会给容器分配一个网卡，发现网卡都是成对出现，这就是veth-pair技术，是一对虚拟设备接口，一段连着协议，一段彼此相连。veth-pair充当一个桥梁，连接各种虚拟网络设备。
openstack，Docker容器之间的连接，OVS的连接，都是使用veth-pair技术

容器之间可以通过ip地址相互 ping 通。

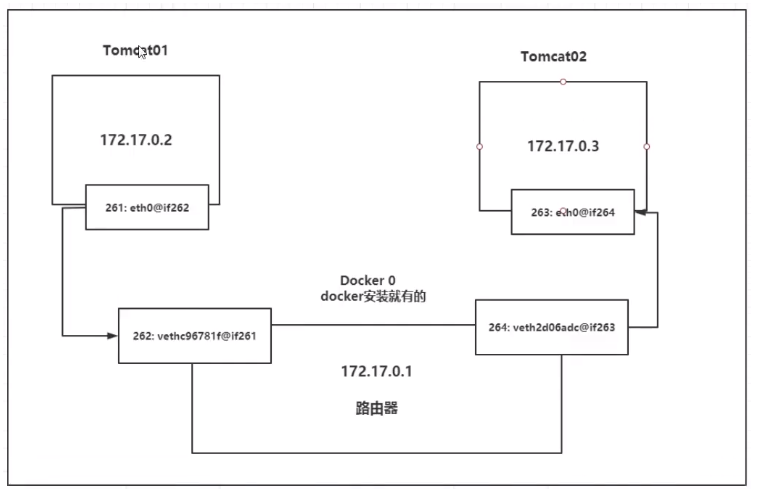

docker0的网络模型图

tomcat01和tomcat02是用的一个公用的路由器：docker0.

s所有容器不指定网络下，都是使用docker0，docker会给容器分配一个默认的可用ip

小结

Docker使用的是linux的桥接，宿主机中是一个Docker容器的网桥 docker0 。

Docker中所有的网络接口都是虚拟的，虚拟的转发效率高！（内网传递文件！）

只要容器删除，对应的一对网桥就没有了。

--link

Docker中两个容器不用ip，直接用容器名进行 ping ，这是 ping 不通的。

 1  [root@VM-0-14-centos ~]# docker ps
 2  CONTAINER ID        IMAGE               COMMAND             CREATED             STATUS              PORTS                    NAMES
 3  345cdedafc19        tomcat              "catalina.sh run"   12 seconds ago      Up 12 seconds       0.0.0.0:9001->8080/tcp   tomcat02
 4  61537737e9c0        tomcat              "catalina.sh run"   20 seconds ago      Up 19 seconds       0.0.0.0:9000->8080/tcp   tomcat01
 5  [root@VM-0-14-centos ~]# docker exec -it tomcat02 ping tomcat01
 6  ping: tomcat01: Name or service not known
 7  #这里发现直接 ping 容器名字是 ping 不通，通过 --link 就能解决了
 8  [root@VM-0-14-centos ~]# docker run -d -P --name tomcat03 --link tomcat01 tomcat
 9  bc26e16b083d3ea1e52a4d8ee5762d31a4023e3dd72e476b600588678bb1e3a9
10  [root@VM-0-14-centos ~]# docker exec -it tomcat03 ping tomcat01
11  PING tomcat01 (172.17.0.2) 56(84) bytes of data.
12  64 bytes from tomcat01 (172.17.0.2): icmp_seq=1 ttl=64 time=0.153 ms
13  64 bytes from tomcat01 (172.17.0.2): icmp_seq=2 ttl=64 time=0.113 ms
14  64 bytes from tomcat01 (172.17.0.2): icmp_seq=3 ttl=64 time=0.108 ms
15  64 bytes from tomcat01 (172.17.0.2): icmp_seq=4 ttl=64 time=0.112 ms
16  #反向是不可以 ping 通的
17  [root@VM-0-14-centos ~]# docker exec -it tomcat01 ping tomcat03
18  ping: tomcat03: Name or service not known

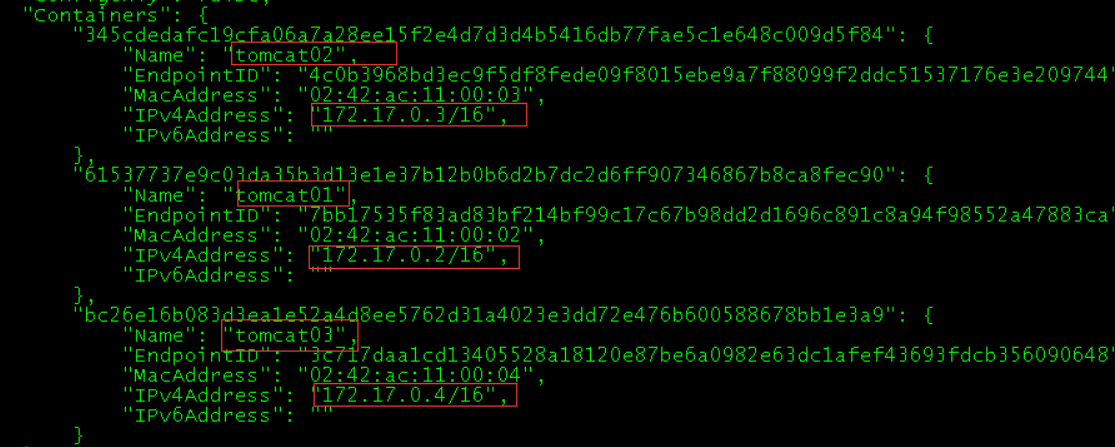

这里显示创建容器docker自动给容器分配的ip

在建立tomcat03时候就已经配置了和tomcat02连通的配置。如何查看配置？

#查看hosts配置
 [root@VM-0-14-centos ~]# docker exec -it tomcat03 cat /etc/hosts
 127.0.0.1       localhost
 ::1     localhost ip6-localhost ip6-loopback
 fe00::0 ip6-localnet
 ff00::0 ip6-mcastprefix
 ff02::1 ip6-allnodes
 ff02::2 ip6-allrouters
 172.17.0.2      tomcat01 61537737e9c0
 172.17.0.4      bc26e16b083d

--link 就是在hosts配置中增加了一个172.17.0.2 tomcat01 61537737e9c0 绑定了

不建议使用--link太笨了。建议使用自定义网络。

自定义网络

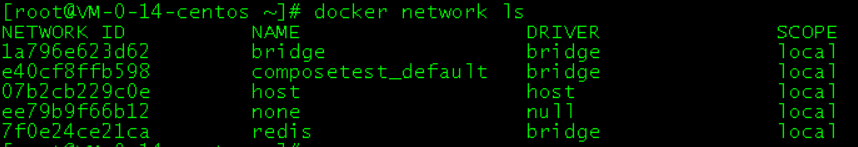

查看所有docker网络 docker network ls

网络模式

bridge ：桥接模式 docker上面搭桥（默认）（自己创建也是使用桥接模式）

none ：不配置网络

host ：和宿主机共享网络

container ：容器网络连通（用得少）

测试

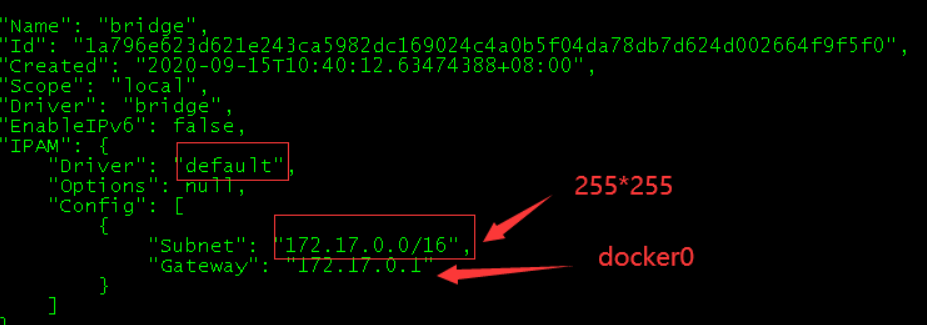

 #我们直按启动的命令  --net bridge，而这个就是我们的docker0,默认是--net bridge
 docker run -d -p --name tomcat01 tomcat
 docker run -d -p --name tomcat01 --net bridge tomcat
 #  docker0特点：默认，域名不能访同， --link可以打通连接!


 #  我们可以自定义一个网络!
 #—-driver bridge
 #——subnet 192.168.0.0/16
 #—-gateway 192.168.0.1

 [root@VM-0-14-centos ~]# docker network create --driver bridge --subnet 192.168.0.0/16 --gateway 192.168.0.1 mynet
 47053a6c6ad25977b5ccaca5996e7582e49a0ec0a361078505a805fb15ebe716
 [root@VM-0-14-centos ~]# docker network ls
 NETWORK ID          NAME                DRIVER              SCOPE
 1a796e623d62        bridge              bridge              local
 07b2cb229c0e        host                host                local
 47053a6c6ad2        mynet               bridge              local
 ee79b9f66b12        none                null                local
 7f0e24ce21ca        redis               bridge              local



 [root@VM-0-14-centos ~]# docker run -d -P--name tomcat-net-01 --net mynet tomcat
 unknown shorthand flag: '-' in ---name
 See 'docker run --help'.
 [root@VM-0-14-centos ~]# docker run -d -P --name tomcat-net-01 --net mynet tomcat
 3cbdd9de3925fdb41cae22e761267697eec8faf67159ac8fa23ff4330ed5d6d5
 [root@VM-0-14-centos ~]# docker run -d -P --name tomcat-net-02 --net mynet tomcat
 46b69f2c19844bbc1a136cc71dacf15e0d283c9be192c1f5ac794d5e662a3974
 [root@VM-0-14-centos ~]# docker network inspect mynet
 [
     {
         "Name": "mynet",
         "Id": "47053a6c6ad25977b5ccaca5996e7582e49a0ec0a361078505a805fb15ebe716",
         "Created": "2020-09-17T14:34:12.808558135+08:00",
         "Scope": "local",
         "Driver": "bridge",
         "EnableIPv6": false,
         "IPAM": {
             "Driver": "default",
             "Options": {},
             "Config": [
                 {
                     "Subnet": "192.168.0.0/16",
                     "Gateway": "192.168.0.1"
                 }
             ]
         },
         "Internal": false,
         "Attachable": false,
         "Ingress": false,
         "ConfigFrom": {
             "Network": ""
         },
         "ConfigOnly": false,
         "Containers": {
             "3cbdd9de3925fdb41cae22e761267697eec8faf67159ac8fa23ff4330ed5d6d5": {
                 "Name": "tomcat-net-01",
                 "EndpointID": "126b689de44ddc3dbcfa2bd2fa952f54203a4233ec505b2b72193f8a56a6ba24",
                 "MacAddress": "02:42:c0:a8:00:02",
                 "IPv4Address": "192.168.0.2/16",
                 "IPv6Address": ""
             },
             "46b69f2c19844bbc1a136cc71dacf15e0d283c9be192c1f5ac794d5e662a3974": {
                 "Name": "tomcat-net-02",
                 "EndpointID": "b517ac34133f8653230f86814c835e1eb1d897b5e83b95600dc7a234d2805a33",
                 "MacAddress": "02:42:c0:a8:00:03",
                 "IPv4Address": "192.168.0.3/16",
                 "IPv6Address": ""
             }
         },
         "Options": {},
         "Labels": {}
     }
 ]
 #  再次测试 ping 连接
 [root@VM-0-14-centos ~]# docker exec -it tomcat-net-01 ping 192.168.0.3
 PING 192.168.0.3 (192.168.0.3) 56(84) bytes of data.
 64 bytes from 192.168.0.3: icmp_seq=1 ttl=64 time=0.160 ms
 64 bytes from 192.168.0.3: icmp_seq=2 ttl=64 time=0.112 ms
 64 bytes from 192.168.0.3: icmp_seq=3 ttl=64 time=0.086 ms
 ^C
 --- 192.168.0.3 ping statistics ---
 3 packets transmitted, 3 received, 0% packet loss, time 1001ms
 rtt min/avg/max/mdev = 0.086/0.119/0.160/0.031 ms
 #  不使用--link也可以直接 ping 通
 [root@VM-0-14-centos ~]# docker exec -it tomcat-net-01 ping tomcat-net-02
 PING tomcat-net-02 (192.168.0.3) 56(84) bytes of data.
 64 bytes from tomcat-net-02.mynet (192.168.0.3): icmp_seq=1 ttl=64 time=0.071 ms
 64 bytes from tomcat-net-02.mynet (192.168.0.3): icmp_seq=2 ttl=64 time=0.156 ms
 64 bytes from tomcat-net-02.mynet (192.168.0.3): icmp_seq=3 ttl=64 time=0.096 ms

自定义的网络docker已经分配好对应的关系。推荐平时这样使用

好处:

redis - 不同的集群使用不同的网络，保证集群是安全和健康的 mysql - 不同的集群使用不同的网络，保证集群是安全和健康的

网络连通

在docker0默认下创建tomcat01和tomcat02，然后用tomcat01去 ping tomcat-net-01是ping不通的

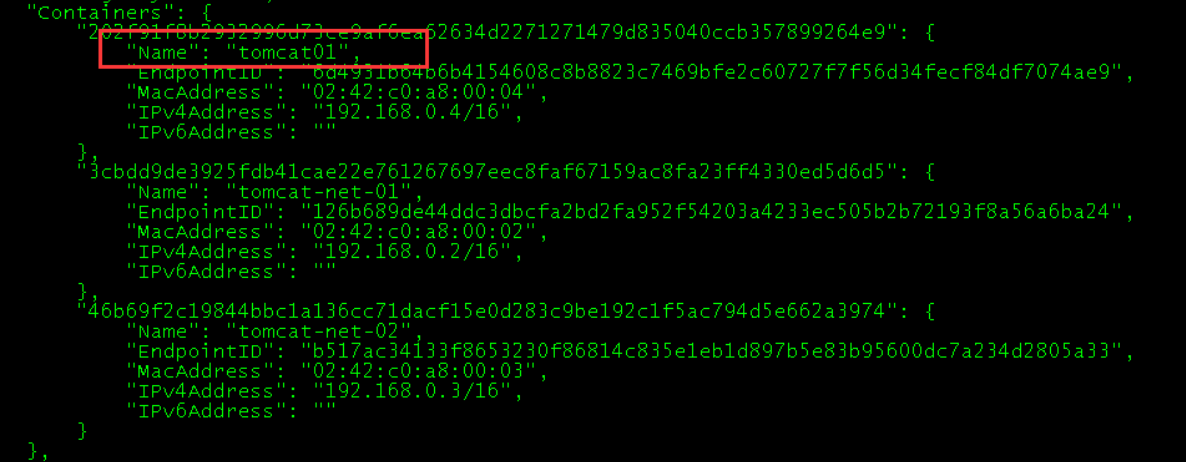

 #  测试打通tomcat01 - mynet

 #  连通之后就是将tomcat01放到了mynet网络下
 #  一个容器两个ip地址!
 #  阿里云服务，公网ip 私网ip

#  tomcat01成功连通了mynet网络
 [root@VM-0-14-centos ~]#  docker exec -it tomcat01 ping tomcat-net-01
 PING tomcat-net-01 (192.168.0.2) 56(84) bytes of data.
 64 bytes from tomcat-net-01.mynet (192.168.0.2): icmp_seq=1 ttl=64 time=0.106 ms
 64 bytes from tomcat-net-01.mynet (192.168.0.2): icmp_seq=2 ttl=64 time=0.093 ms
 64 bytes from tomcat-net-01.mynet (192.168.0.2): icmp_seq=3 ttl=64 time=0.111 ms
 #  tomcat02是打不通的
 [root@VM-0-14-centos ~]#  docker exec -it tomcat02 ping tomcat-net-01
 ping: tomcat-net-01: Name or service not known

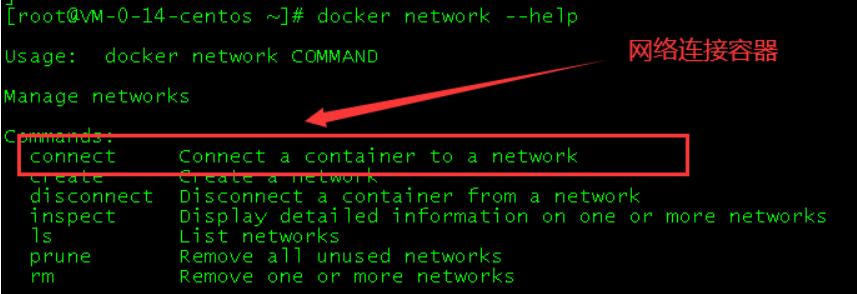

结论︰假设要跨网络操作别人，就需要使用docker network connect 连通!
