Blender 基础 骨架-02 — 骨架的各种呈现方式
我使用的Blender版本：Blender V 2.77
前言
在 Blender 基础 骨架-01 教程里面，将骨架和模型联系在一起，我们在3D动画里面，管这道工序称之为：绑定，英文就是：Band。（绑定：让骨架控制模型）
这节课，我们继续学习骨架。学习骨架在Blender里面的各种呈现方式。
从界面上，我们现在的这个骨架，有点像锥状物，这个东西我们称之为：八面体。当你将场景转一下，你会看到，这个东西其实是立体的，下面的小角锥有四个面，上面的大角锥也有四个面，加一起一共八面。
在Blender里面，默认骨架的呈现方式就是：八面体。 在Blender里面，还有几个呈现的方式。
透视 X-Ray

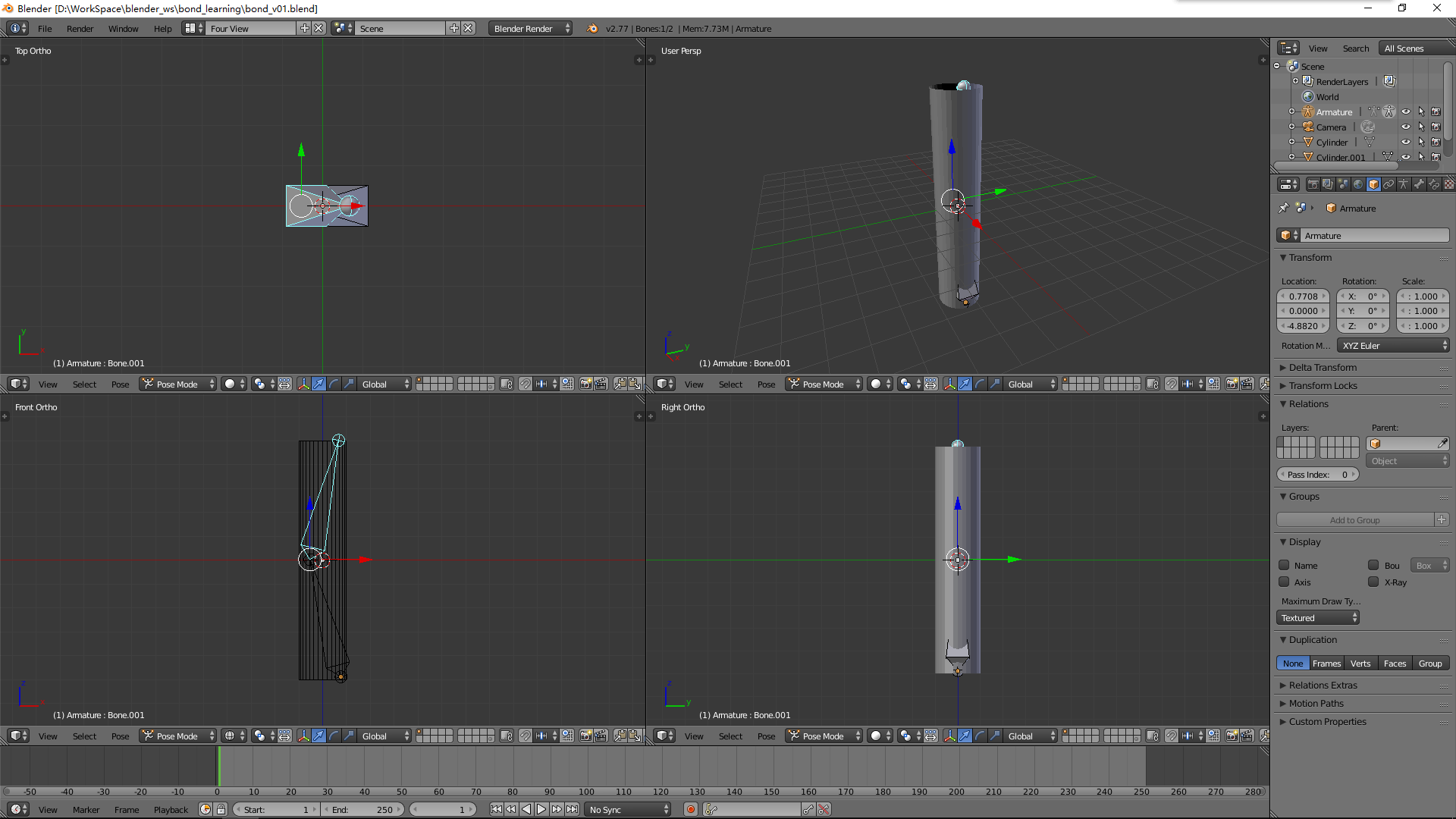

按 Shift + 空格，先切换到四视图布局。我们先看右上角的透视图。我们可以看到：骨架被圆柱体包裹着，不太方便看。模型把里面的骨架大部分都包袱住了，所以感觉上好像不太好用。
Q： 我们如何让这个骨架：就算有模型包袱，我们也可以看到骨架？
A： 我们可以做一些设定：
Step 1 . 现在选中这个骨架，然后按Ctrl + Tab 来到 Pose Mode （在 Object Mode里面做下面的设定也是可以的）
Step 2 . 右边的选单列里面，有一项，有点像一个小人的标签，这个标签就是：Object Data。进入这个 小人 标签。
我们之前在做模型的时候，经常使用的一个标签，是下面这个 Object.这个标签里面，是当前被选中物件所有的状况。
当我们在场景里建立了骨架之后，我们就多一个可以使用的标签，就是 这个：Object Data。（这个标签里面有一些我们可以设定的东西）

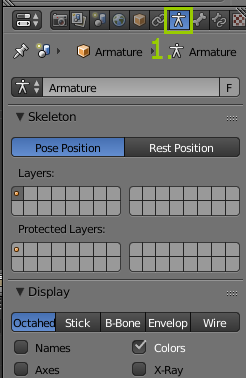

进入 小人 标签（Object Data）后，我们可以看到有一项： Display，这个Display里面有一项：X-Ray，这个X-Ray的意思就是医院里的X-光。
Step 3 . 将X-Ray复选框勾选，现在场景里面，就可以透过模型看到被模型包裹着的骨架。（X-Ray 对我们来讲非常方便。）
骨架的呈现方式
再来还有什么模式：
我们现在可以改变骨架呈现的样式。在 Display 里面，有下面几个选项：
这几个选择的字比较长，有的被切掉了，我们现在把右边选单列拉长，让字母全部都显示出来：
你可以看到：
1. 有默认值 Octahedral 就是八面体
2. 还有 Stick ，意思是：拐杖或者棍棒
3. 还有 B-Bone ，B-Bone 的 B 就是Box的缩写，所以它可能会使用一种像长盒子的方式来呈现骨架
4. Envelope 一般它的意思是：封套。不太好说，等一下，我们来示范一下它的呈现效果。（这个呈现方式非常重要，下面我们会详细介绍）
5. Wire 这个就不用说了，就是一条线，骨架会以一条线的方式呈现。
你试着点击这这个按钮，来看看骨架的各种不同的呈现方式都是什么样子的。
Octahedral
Octahedral 就不用说了，八面体，默认的骨架呈现方式。
Stick

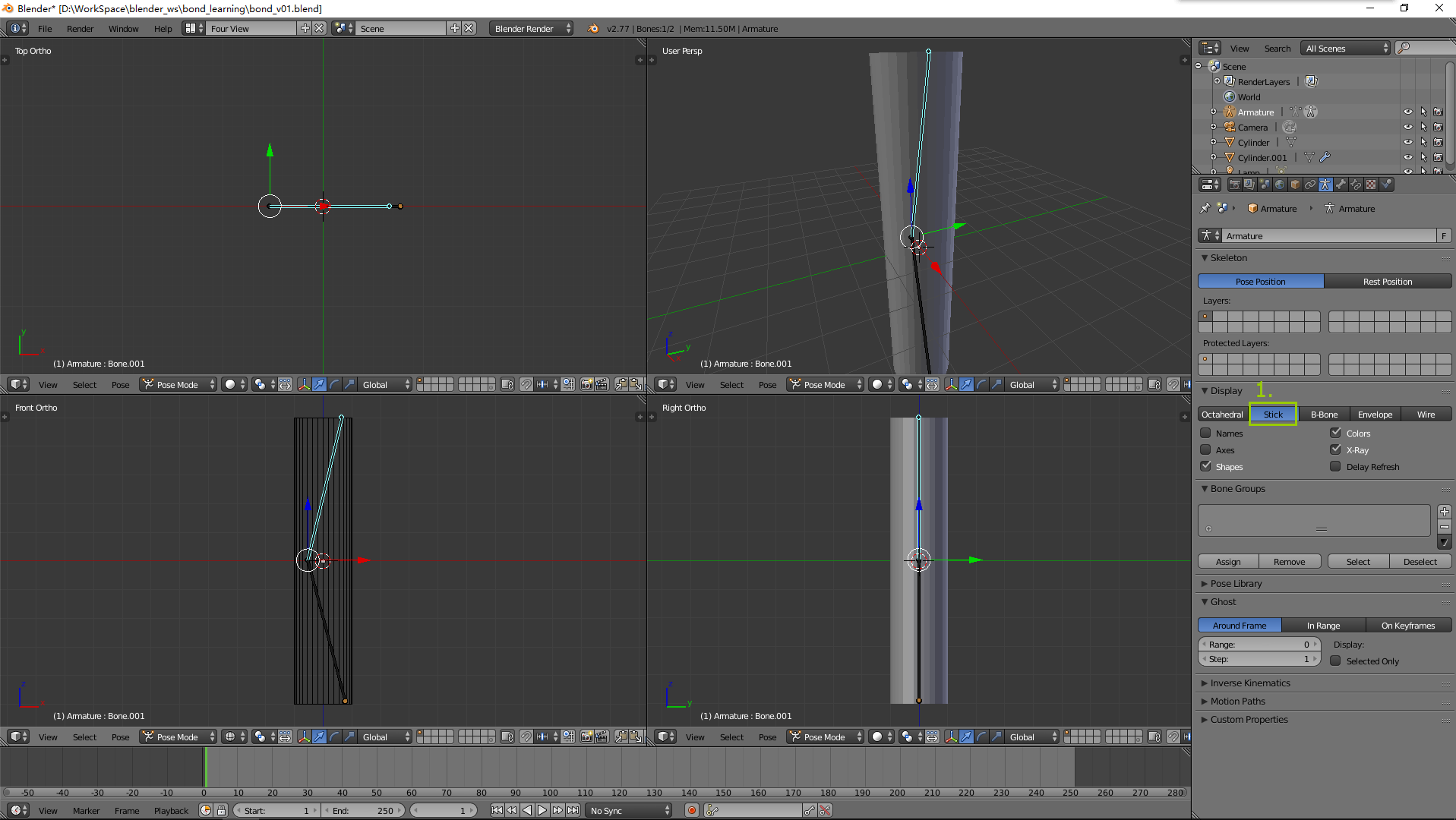

点击Stick，将骨架的呈现方式切换为棒状看看。现在我们可以看到，骨架就变成了：看起来像棍棒的方式来呈现。使用这种方式呈现的好处就是：因为它比较细，如果我们做比较精细的模型时，比如：手指，树枝。在建骨架的时候，我使用这种呈现方式，会比较容易操作。因为骨架太粗看起来比较麻烦，所以我在必要的时候，我们可以将骨架的呈现方式切换成：Stick。
B-Bone
再来看看 B-Bone ， 呈现方式是下面的样子：看上去像是一个火柴棒，其实就是一个长方体
Envelope
重点讲：Envelope 。

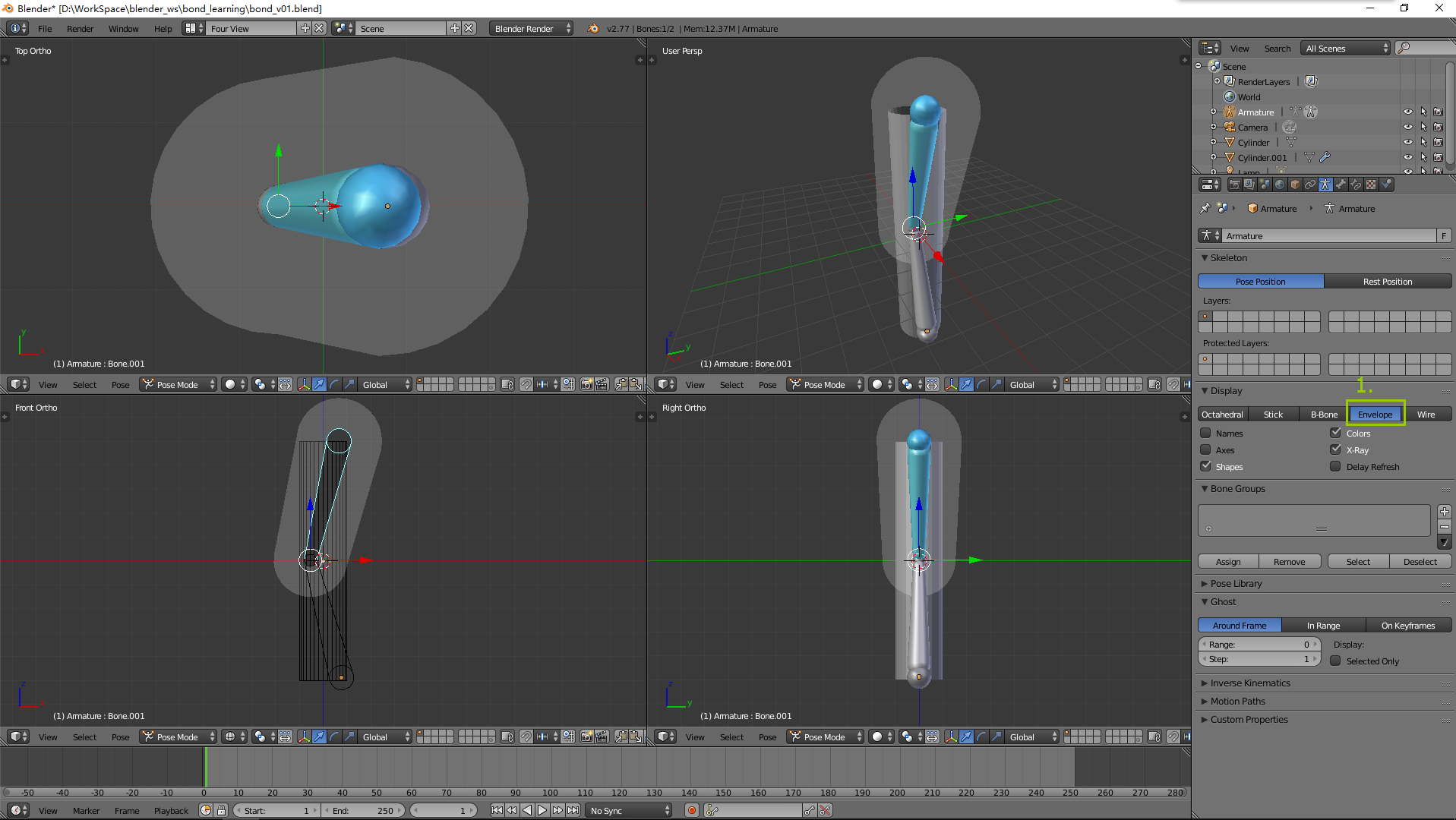

当我们将呈现方式切换为：Envelope时，界面就变成了下面这个样子：（这个Envelope的呈现方式其实对我们来说还是蛮重要的）

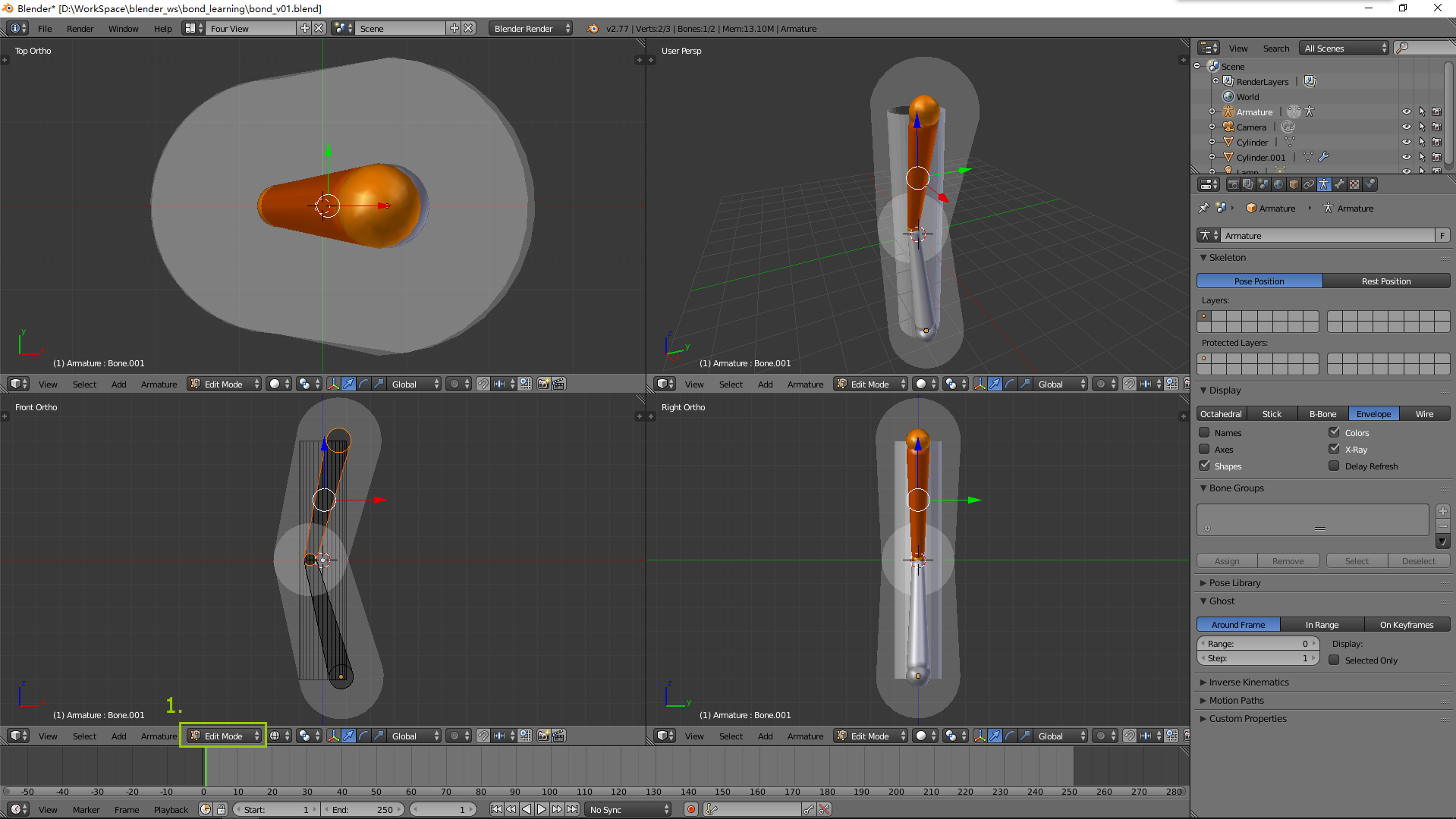

在Envelope的呈现方式，按 Tab键 切换到编辑模式（Edit Mode ）下，就是这个样子的：
我们观察一下，当我将模式切换为编辑模式，这两个骨头都有一个椭圆形的圈圈在骨架外围，这个是什么东西？
这个就是：这个骨架所影响的范围。所以，Envelope这种呈现方式我给它翻译成：封套 或者 包袱。也就是说，假如我们把这个骨架看成是一个封套的话，灰色部分就是：骨架所能包裹的模型表面范围。
例如：上部的子阶层骨架，它所包袱的范围，就是灰色的这一圈的范围：
假如，我们现在点击（鼠标右键）骨架任何一个关节（骨头的端部）的话，我们就可以使用放大缩小工具（注意： 这里的快捷键是：Alt + S，而不是：S）来改变它现在这个包裹的范围。
例如：

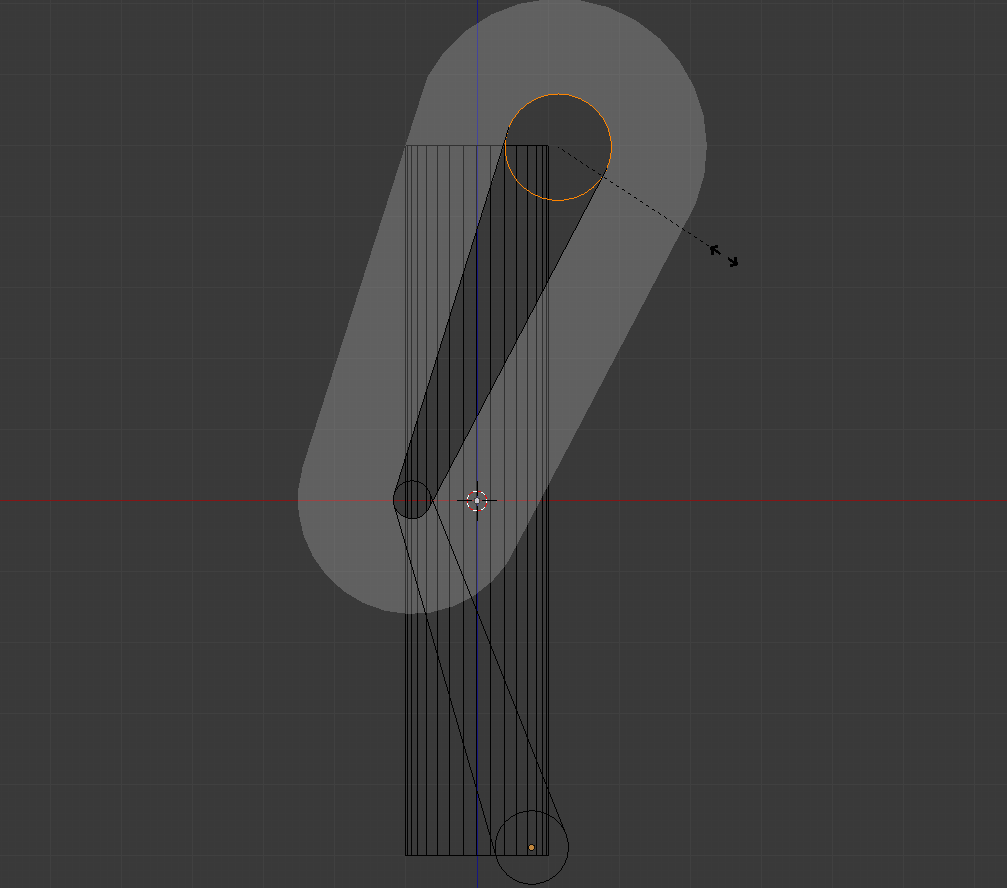

我们现在点击（鼠标右键）子阶层骨架的尾部关节，然后按 Alt + S 组合键，我们就可以改变它所影响的范围：
当然，每个关节都可以去做这个设定。那这个设定会影响到的就是： 你在折弯这个模型是，模型所产生的变化。
使用 Envelope 呈现方式来 解释并解决 Blender 基础 骨架-01 教程里面遇到问题：部分模型表面没有被骨架控制
我们现在就来试试看：现在按键盘上的Tab键，回到Object Mode，再按：Shift + 空格 回到四视图布局状态。
Step 0 . 先还原问题“现场”：
1. 选择 Octahedral 八面体骨架呈现方式。

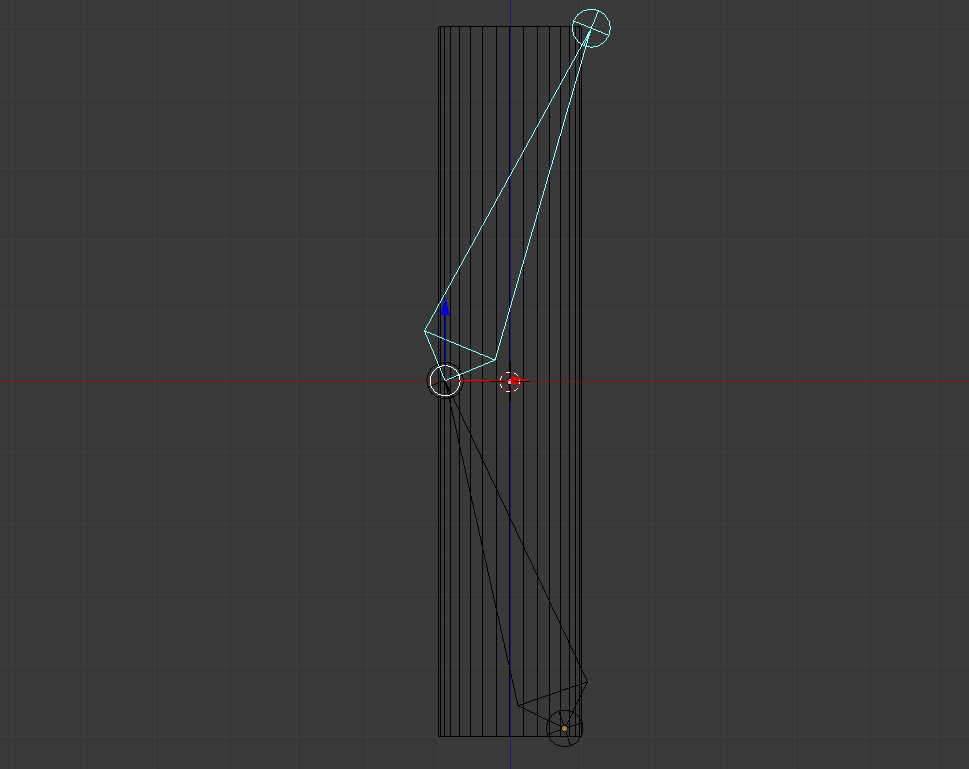

2. 再按 Tab键，切换到编辑模式（Edit Mode），将骨架移动成下图的位置：

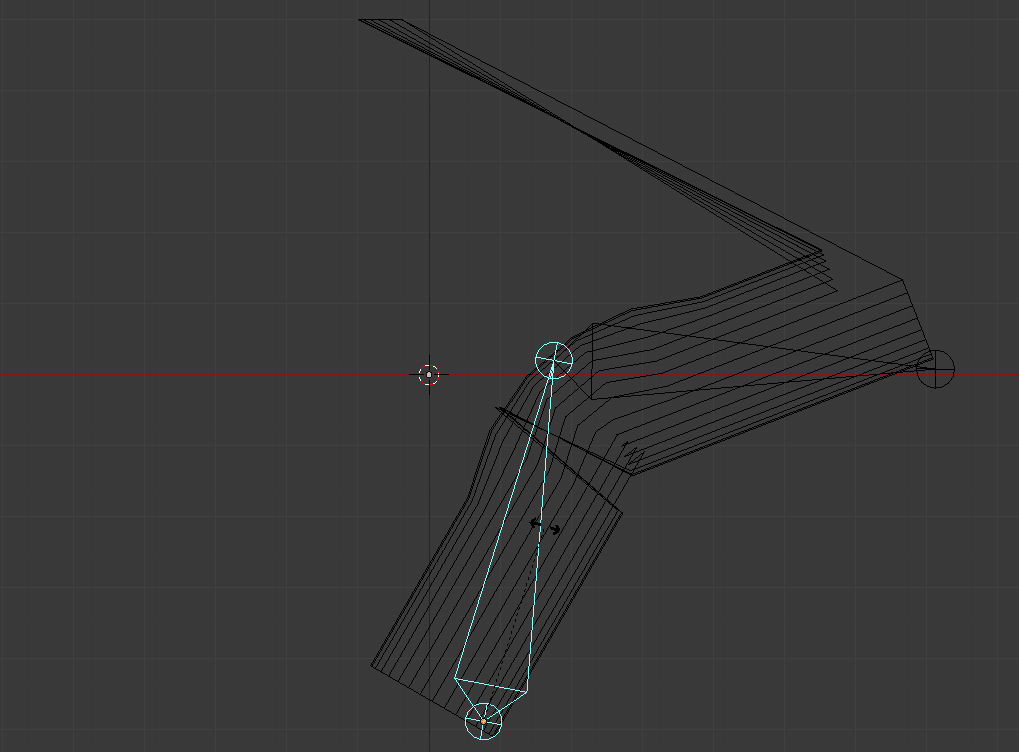

- 按Tab 切换回 Pose Mode，按 R 键旋转骨架的时候，模型的一些表面没有被移动：（说明：“现场”还原成功）
- 按 Alt + R，将折弯的骨架变回原来的样子。（选中一个骨架，按Alt + R 只能还原这个骨架为原来的位置，其他的骨架还需要继续还原。）
Step 1 .
1. 在Pose Mode下，把骨架的呈现模式改为Envelope。
2. 按住 Shift键，选中（鼠标右键选中）所有的骨架：
箭头所指的圈圈里面就是没有被包裹到的模型表面。
现在大家马上就可以看到端倪了。为什么模型有的地方的表面没有被移动，就是因为这些表面没有在包裹的范围之内，所以，假如我们点选上面的骨头，旋转它的时候，没有包袱的表面，就不会跟着骨头跑。
Step 2 .

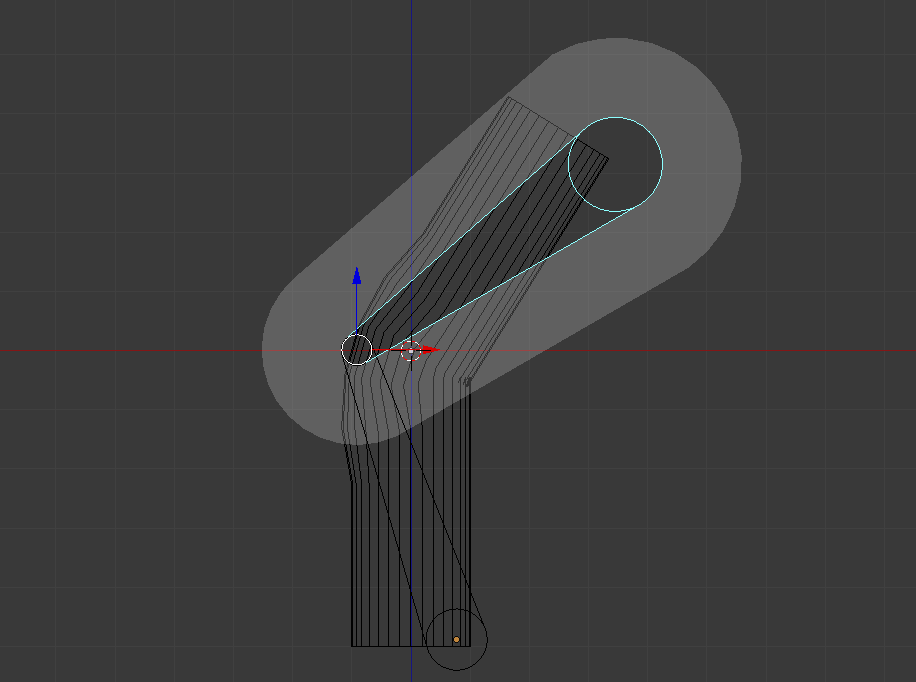

1. 现在我们按 Tab 键，进入编辑模式，选中（鼠标右键）上的关节（子阶层骨架尾端关节），按Alt + S组合键 来使用放大缩小工具，把这个关节放大，把模型左上角未被包裹到的表面包裹住即可：

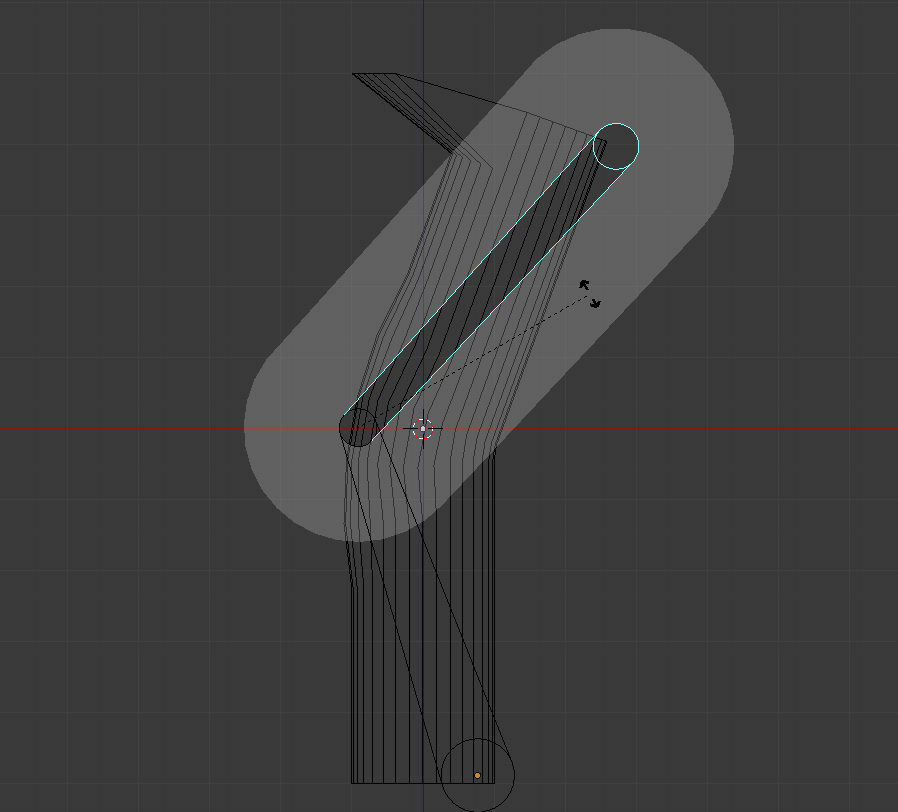

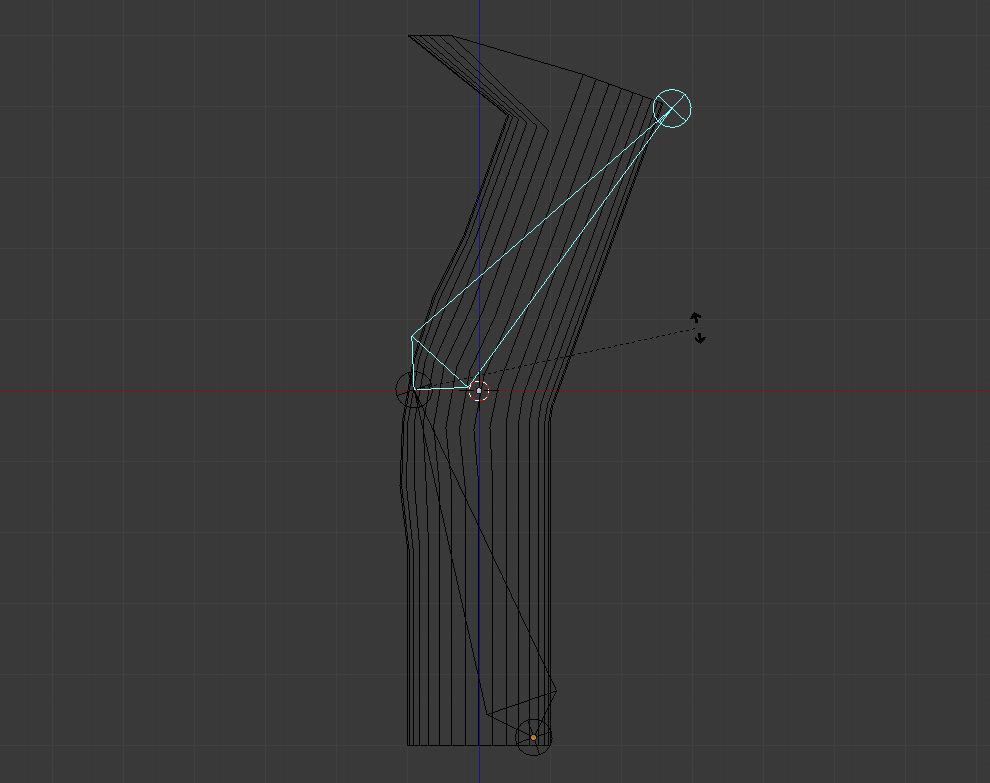

现在你可以回到 Pose Mode下，使用旋转工具来检验模型的左上角表面是否被包裹完整。各位可以看到，那个表面就跟着骨头跑，这个地方确实被包裹起来了：
Step 3 . 现在需要将圆柱体右边中间位置的表面也包裹到骨架控制的范围内。对于现在的这个情况：将中间的关节移动到圆柱体中间位置的解决方案，要比放大这个关节的解决方案要好得多。
1. 按 Tab键，切换为 编辑模式（Edit Mode）
2. 鼠标右键选中中间的关节，移动它到圆柱体中间位置。

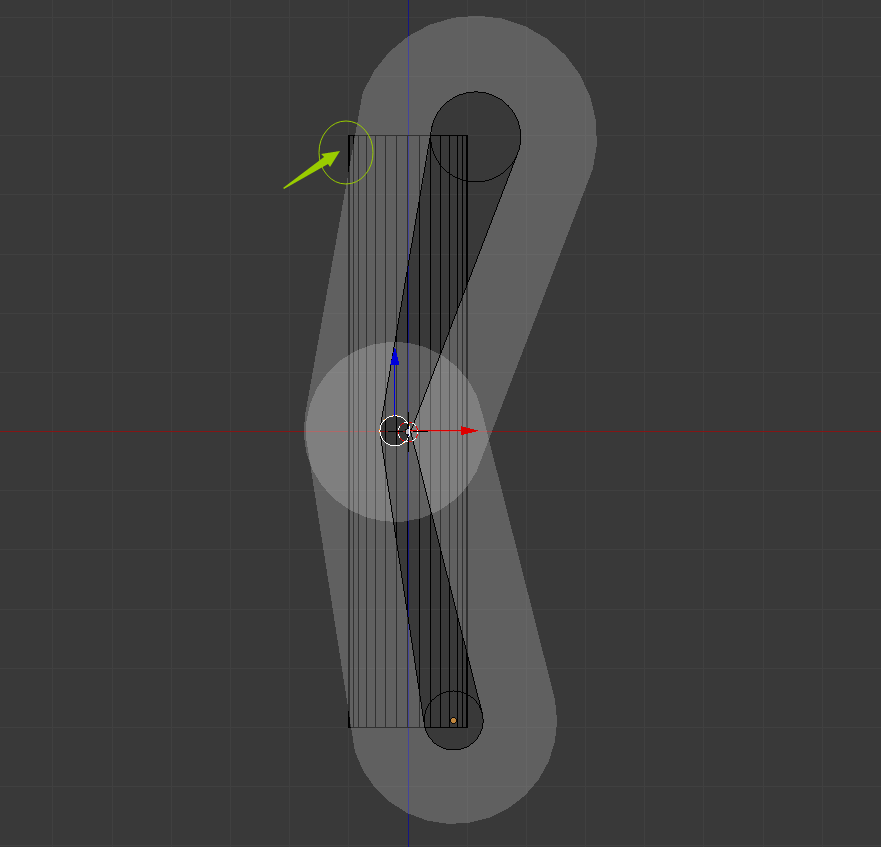

- （你可以看到上面的图片中，模型左上角的部分表面又步骤骨架包裹的控制范围内了。）对上面的关节进行微调，最后调整成下图样子：（注意：鼠标左键按住目标位置的白色圆，才能成功拖动目标物体。）
Step 5 . 现在回到 Pose Mode，来旋转一下看看，现在骨架牵动模型的状态就比较理想了。
当我使用 Envelope 呈现方式 调整完骨架的状态之后，我还是习惯将呈现方式调整为：八面体（Octahedral ）的形式来呈现。
总结：
- 快速将折弯的骨架变回原来的样子：组合键：Alt + R 。 Alt + R 就是将角度归回原来的设定值。
- 选中一个骨架，按Alt + R 只能还原这个骨架为原来的位置，其他的骨架还需要继续还原。
- 在编辑模式（Edit Mode）下，鼠标左键按住目标位置的白色圆，才能成功拖动目标物体。
