【CAPL】创建自动化测试脚本

创建测试模块

测试模块各个部分的包含关系

• test module > test environment > CAPL module节点(test 3) > test case

• 注意区分测试环境文件和CAPL case文件

  • test environment：script文件夹下的.tse文件，File-save 保存
  • CAPL module：nodes文件夹下的.can文件，右键edit打开CAPL编辑器并保存

创建test environment

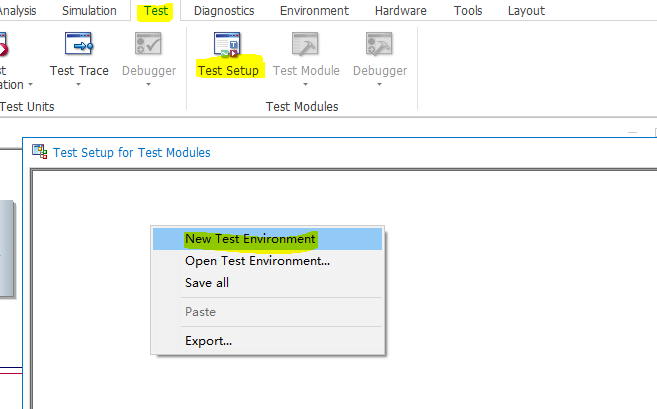

• Test大类 - Test Setup - 右击：new test environment


创建测试节点

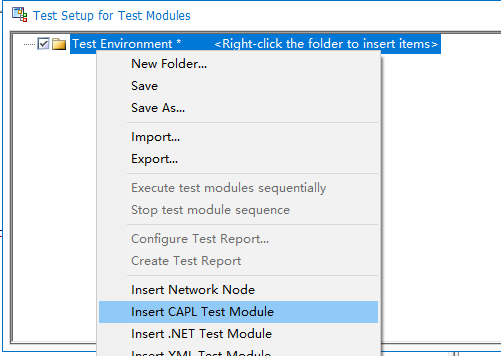

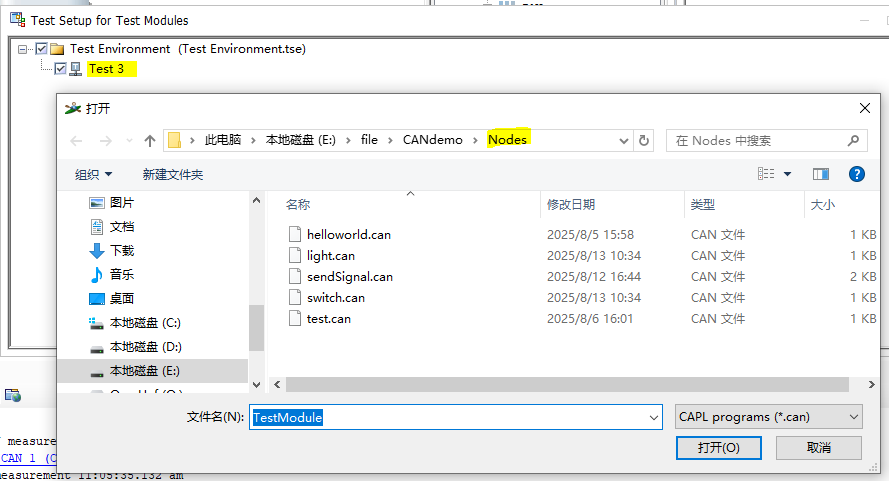

• 右键test environment：插入CAPL test module


保存测试环境文件

• 注意：这里保存的是测试环境，和CAPL文件区分

• 未运行时，file-save - 选择路径

  • 一般创建名为script的文件夹并放入


• 或选中environment右击-save as


在CAPL节点添加case

• 选中CAPL节点，如图的test3 -右键：edit，重命名后打开CAPL编辑器界面
• 注意：不是 双击，双击为打开case运行界面


case的CAPL代码

可选：include和variable

• 可选，按需
• 不动也可

• 代码示例

  includes
  {
    //可选
    //#include "..\Nodes\valueFunction.cin"
  }

  variables
  {

  }


必需：void maintest(){}

• 重要函数

  • 用于设置在报告中展示的信息：testModuleTitle()/testModuleDescription()

  • test case开始标志：

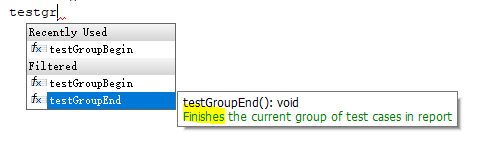

  • test case结束标志：


• 代码示例

  void maintest()
  {
    testModuleTitle("this is my first script");
    testModuleDescription("only demo my script for description");
    testGroupBegin("this is group title","this is group description");//开始
      test1();//测试内容1
      test2();//测试内容2
    testGroupEnd();//结束
  }


可选：自定义函数

• 如果在maintest()中用到，则需要添加自定义函数
• 这个和其他CAPL代码中的自定义函数一样处理

• 代码示例

  //因maintest()中用到test1()
  void test1()
  {
    write("this is test 1");
  }

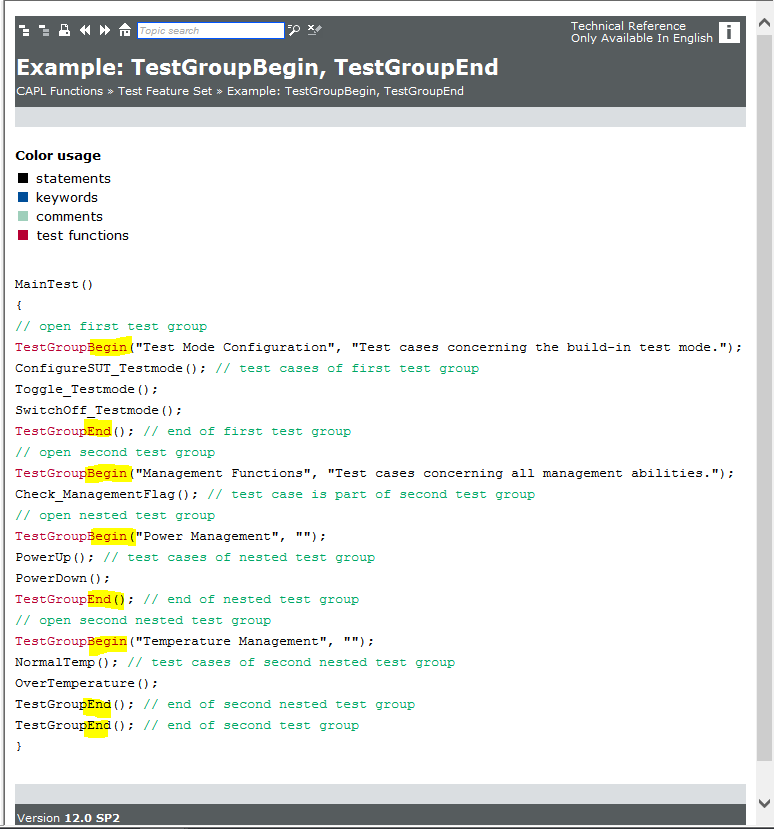

善用帮助文档：maintest()相关代码示例

•

运行测试脚本

前提：需要运行CANoe工程

• 小闪电要在运行状态

打开test module的运行操作窗口

• 法1：选中右键-execution
• 法2：直接双击TestModule

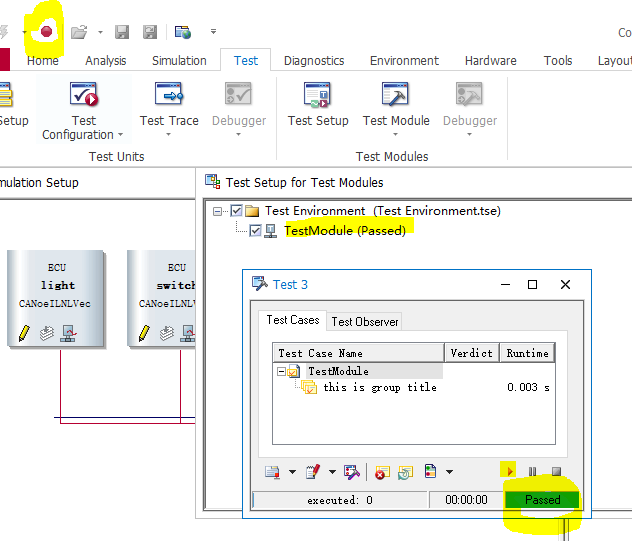

运行测试脚本

• CANoe工程：运行
• test3窗口：右下角的向右三角运行脚本
• 脚本结果：会在passed位置显示passed or failed

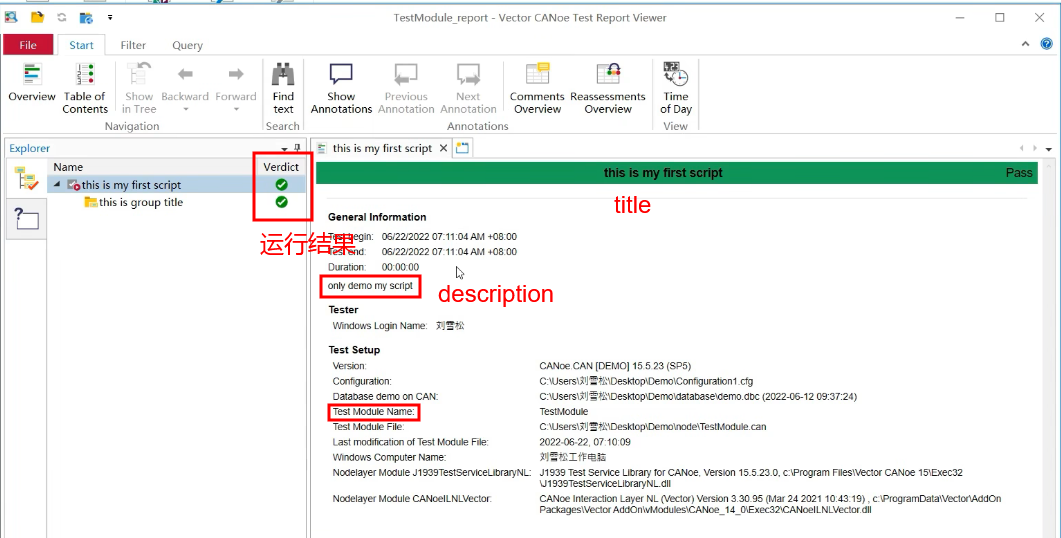

查看报告

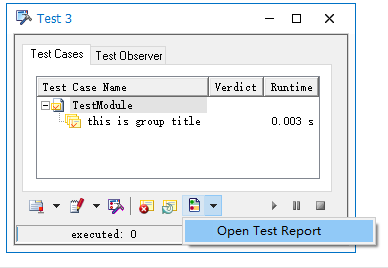

• 在靠近右下角的图标处点开报告，如图

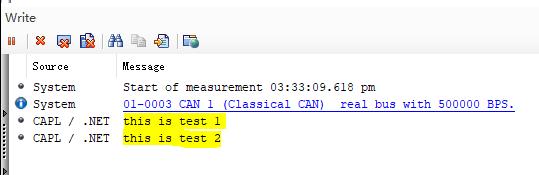

查看write窗口输出结果

•

定义case

新建testcase()

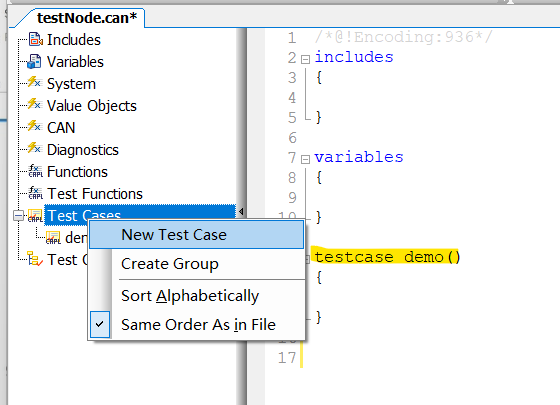

• 左侧大纲-右击-new test case，在代码区插入一个testcase demo()模块


CAPL写入test case

• testcase的title和description

teststep：用于描述

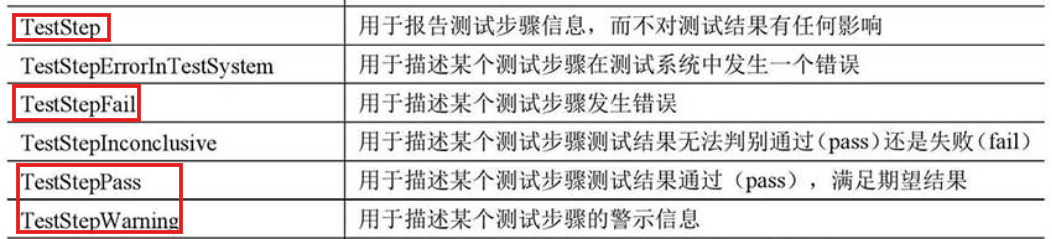

• teststep涉及的4个函数：都是描述型，对测试结果没有影响


加入等待输入input：中断当前流程

2个函数配合使用

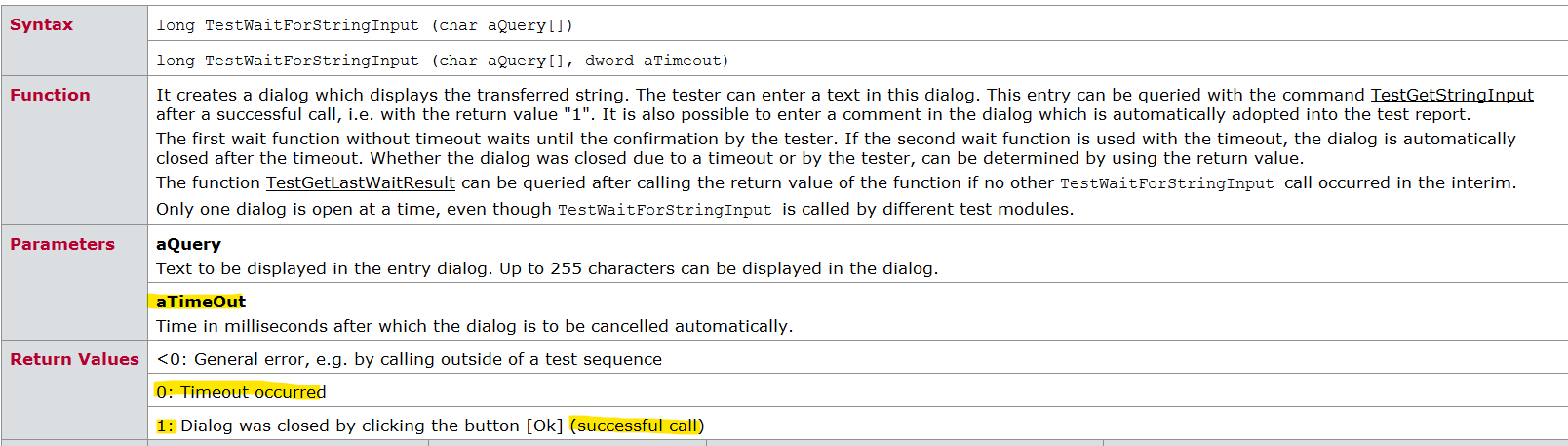

• TestWaitForStringInput()的定义：

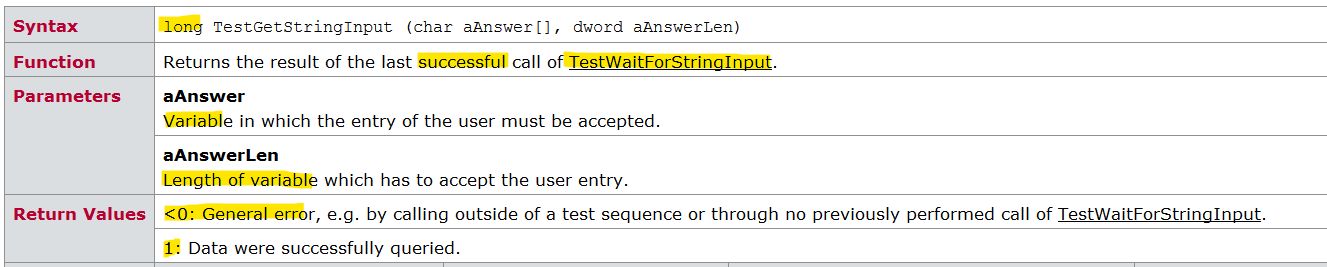

• TestGetStringInput()的定义：

• 代码示例：

  char answer[100];
  if (1== TestWaitForStringInput("Please enter your name", 5000)) //5000：等待5000ms后自动结束输入等待
                                                      //如果不需要倒计时，可以删掉这个参数位
  {
   TestGetStringInput(answer, 100);
   Write("name = %s", answer);
  }


运行结果

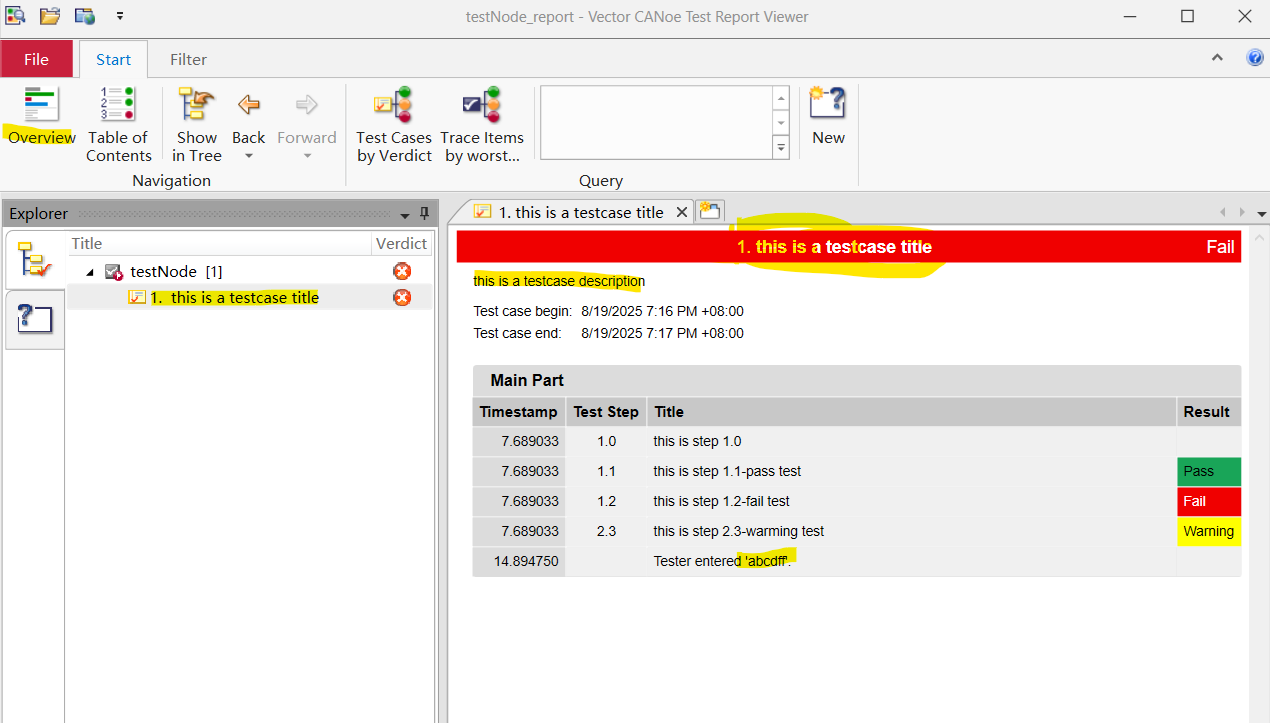

• 测试报告：可见定义步骤的输出
• 其中overview：可查看定义的test module信息，如title等


代码参考

• 注：maintest()部分只写了执行demo()，也执行成功了

  testcase demo()
  {
    //函数内部变量
    char answer[100];

    testCaseTitle("TC 1.0","this is a testcase title");
    testCaseDescription("this is a testcase description");

    //第一步代码
    testStep("1.0","this is step 1.0");
    testStepPass("1.1","this is step 1.1-pass test");
    testStepFail("1.2","this is step 1.2-fail test");
    testStepWarning("2.3","this is step 2.3-warming test");

    //跳出，等待input
    if (1== TestWaitForStringInput("Please enter your name", 50000))
    {
     TestGetStringInput(answer, 100);
     Write("name = %s", answer);
    }
  }

  void MainTest ()
  {
    demo();
  }
