FPGA之边沿检测同步信号和异步信号

文章目录

• 一、同步信号的边沿检测
• 二、异步信号的边沿检测（适用同步）

   边沿检测，就是 检测输入信号的上升沿和下降沿。在设计数字系统时，边沿检测是一种很重要的设计思想。
  通常情况下，always块的敏感信号列表中可以直接用posedge和negedge来提取上升沿和下降沿， 但是要在always程序块的内部检测上升沿或者下降沿使用posedge和negedge显然是不可以的，因为这样的语句不可综合。
   要实现边沿检测，最直接的想法是用两级寄存器，第二级寄存器锁存住某个时钟上升沿到来时的输入电平，第一级寄存器锁存住下一个时钟沿到来时的输入电平，如果这两个寄存器锁存住的电平信号不同，就说明检测到了边沿，具体是上升沿还是下降沿可以通过组合逻辑来实现。

一、同步信号的边沿检测

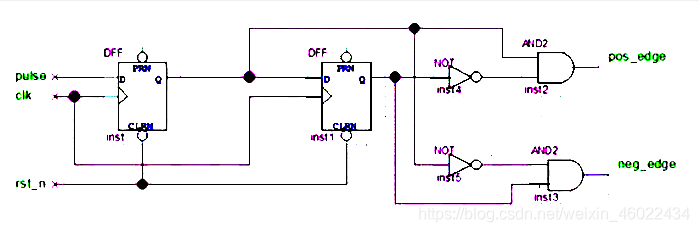

  电路设计如下图所示：
  该电路很简单地实现了边沿检测的功能，但是该方法存在一个潜在的风险：当待测信号pulse是一个异步信号时，输出可能是亚稳态，如果pulse信号的变化刚好发生在clk时钟的变化边沿时（建立时间和保持时间存在违例），那么第一级寄存器的输出 pulse_r1 就会进入亚稳态，而pulse_r1的亚稳态会立即传递给pos_edge和neg_edge信号，从而使得整个电路的输出进入亚稳态，进而影响下一级电路的正常工作，甚至导致整个系统崩溃，因此下述边沿检测电路只适合同步输入信号的边沿检测，若要对异步信号进行边沿检测，还需要适当的改进，对一步输入信号进行同步处理（增加触发器）。

• 上升沿特征： 先进来的是低电平，后进来的是高电平;
• 下降沿特征： 先进来的是高电平，后进来的是低电平;

上图的verilog代码如下：

//仅适用于同步信号的边沿检测电路，两级寄存器实现检测功能

module edge_capture(input     clk,rst_n,
                    input     pulse,             //待检测信号
                    output    pos_edge,          //输出为上边沿
                    output    neg_edge           //输出为下边沿
                    );

  reg  pulse_r1,  pulse_r2;     //中间信号

  always@(posedge clk or negedge rst_n)begin
    if(!rst_n)
      pulse_r1 <= 0;
      pulse_r2 <= 0;
    else begin
      pulse_r1 <= pulse;
      pusle_r2 <= pulse_r1;
    end
  end

  assign pos_edge = (pulse_r1 && ~pulse_r2) ? 1 : 0;  //检测到上升沿时, pos_edge输出一个时钟周期的高电平
  assign neg_edge = (~pulse_r1 && pulse_r2) ? 1 : 0;  //检测到下降沿时，neg_edge输出一个时钟周期的高电平

endmodule

二、异步信号的边沿检测（适用同步）

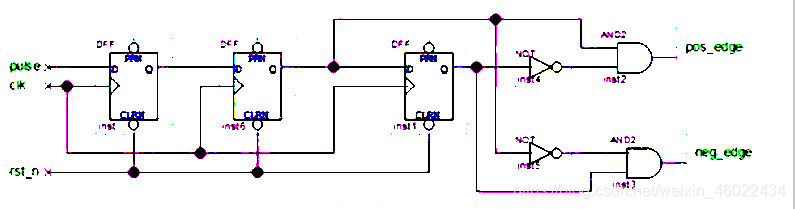

  异步信号检测电路设计如下图所示（同样适用于同步信号检测）：
  异步信号边沿提取时，不能直接使用上面的这种电路，而应该先将异步信号同步化，一般采用多加一级寄存器的方法来减小亚稳态的发生概率。

上图的verilog代码如下：

//异步信号的边沿检测电路，同样适用于同步信号检测，第一/二级寄存器同步信号，第二/三级寄存器实现检测功能

module edge_capture(input   clk, rst_n,
                    input   pulse,            //待检测信号
                    output  pos_edge,         //输出上边沿
                    output  neg_edge          //输出下边沿
                   );

  reg   pulse_r1, pulse_r2, pulse_r3;    //中间信号

  always@(posedge clk or negedge rst_n)begin
    if(!rst_n)
      pulse_r1 <= 0;
      pulse_r2 <= 0;
      pulse_r3 <= 0;
    esle begin
      pulse_r1 <= pulse;
      pulse_r2 <= pulse_r1;
      pulse_r3 <= pulse_r2;
    end
  end

  assign pos_edge = (pulse_r2 && ~pulse_r3) ? 1 : 0;
  assign neg_edge = (~pulse_r2 && pulse_r3) ? 1 : 0;

endmodule

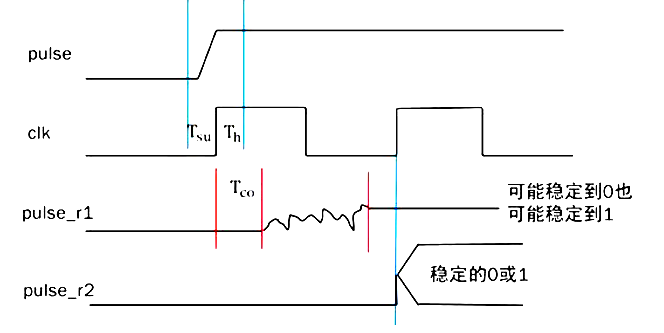

  经过触发器同步处理后， 可以大大减小电路进入亚稳态的概率，如果第一级寄存器进入了亚稳态，一般也会在一个clk周期内稳定下来（可能稳定为0也可能稳定为1），如下图所示：pulse信号的改变刚好发生在 clk 的建立时间和保持时间之内，因而第一级寄存器的输出pulse_r1可能会进入亚稳态，图中Tco为第一级寄存器pulse_r1的状态建立时间（即clock to output），一般情况下，亚稳态的决断时间（即从进入亚稳态到稳定下来的时间）不会超过一个时钟周期，因此在下一个clk上升沿到来之前，pulse_r1已经稳定下来（可能稳定到0也可能稳定到1），这样第二级寄存器就会采集到一个稳定的状态，从而把亚稳态限制在第二级寄存器之前，保证了整个电路输出的稳定性。
  亚稳态部分详细参见CDC章节部分。

  因此，在异步信号边沿检测电路中，至少需要采用三级寄存器来实现，在对系统稳定性要求较高的数字系统中，可以采用更多级的寄存器来减小亚稳态发生概率，提高系统稳定性。
