for语句的用法

Verilog 中重复的内容可以使用for循环来完成，目前总结的注意点如下：
1、always 内部用for循环，需要定义interger类型变量，否则有些仿真工具会报错

2、异步复位时序逻辑always@下面第一行必须是异步复位，不能有for循环，否则综合工具会报错

3、for语句在always 外部，或者使用for循环例化模块，需要定义genvar变量，否则有些仿真工具会报错。



Verilog设计中该不该用for循环？

先说结论，可以用，但是分时候，不会用的时候别乱用。

你老师说的计数器xx，可能是让你写计数器的时候别用for循环，软硬件编程思维的不同。写一个计数器表示一段延时，软件编程的思维肯定的是用for循环，软件的执行是顺序执行，也就是一直处于这个循环中，直到不满足循环计数条件而跳出循环。

而硬件中的计数器实现直接就是一组D触发器，根据计数器的使能，加上在时钟边沿触发变化，再加上一个清零端（还可以加置位端）。软件和硬件这两个可以说，完全不是一个东西。

always @（posedge clk or negedge rst_n）begin
	if(!rst_n)
		cnt <= 3'd0;
	else if(cnt_clear)
		cnt <= 3'd0;
	else if(cnt_en)
		cnt <= cnt + 1'd1;
end

如果我想实现软件思维的delay一段时间怎么做，直接用上面的计数器做一个flag

assign flag = cnt == 3'd3;

当cnt == 3‘d3时，我输出一个flag，表示我这段延时的标志。

i的变化不跟时钟走吗？

在Verilog中使用for循环的功能就是，把同一块电路复制多份，完全起不到计数的作用，所以这个i的意思是复制多少份你这段代码实现的电路，和时钟没有任何关系。主要是为了提高编码效率。

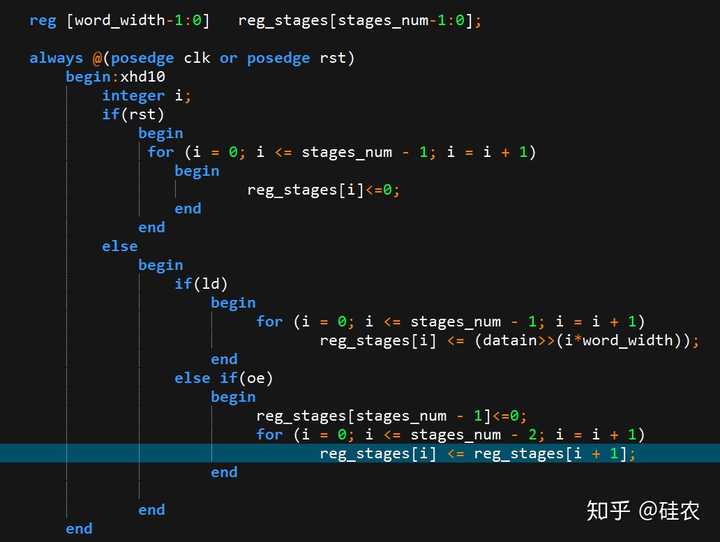

这个配图的功能就是把这块电路，复制stages_num份，然后每个clk下，执行的内容操作是相同的。所以能实现在复位时刻，把整个寄存器都赋值为0，然后复位释放执行其他操作。(这个图为题主提供)

题主提供图

什么时候用

可以用，那么什么时候用，代码设计有规律的时候，可以配合generate for，合理使用generate+for循环可以提高编码效率，同样的赋值语句需要赋值多次。这个generate语句里面可以是任何有运算。

generate
     genvar i;
     for(i = 0;i < 16;i = i + 1)
         begin: neg_data
             assign neg_data_out[i*DATA_WIDTH +:DATA_WIDTH] =
                 -data_in[i*DATA_WIDTH +:DATA_WIDTH]
          end
 endgenerate

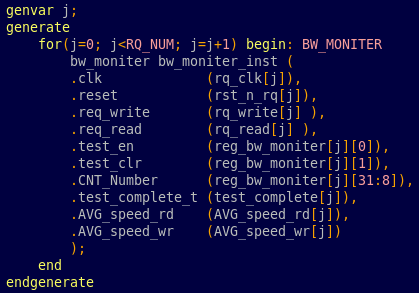

同一个模块需要实例化多次也可以，比如这里有一个运算需要调用16个乘法器，如果把乘法器IP模块实例化16份，那岂不是要写很长的代码，所以用generate+for可以极大的提高编码效率。

generate
     genvar i;
     for(i = 0;i < 16;i = i + 1)
         begin: mult_12x12
             DW02_mult #(
                 .A_WIDTH(12),
                 .B_WIDTH(12)
             ) u_DW02_mult0(
                 .A(mult_a[i*12 +:12]),
                 .B(mult_b[i*12 +:12]),
                 .TC(1’b0),
                 .PRODUCT(product[i*24 +:24])
             );
         end
 endgenerate

当然这样写debug会有一些困扰，不容易找到信号对应位宽数据。不过Verdi会显示每一个generate块，选中对应的块，加进去的波形就会是对应的bit信号。

最后就是做一个RAM/Regfile

reg     [DATA_WIDTH-1:0]   register[2**ADDR_WIDTH-1:0];
always @(posedge clk)begin
    if(!wren_n && !csen_n)
        register[addr] <= data_i;
end
always @(posedge clk)begin
    if(wren_n && !csen_n)
        data_o <= register[addr];
end

还有什么使用方法和问题欢迎评论区补充。
