frp+nomachine远程访问内网主机

frp+nomachine部署

准备工作

1. 一台有公网ip的云服务器

2. 内网主机

   本次搭载Ubuntu18.04

3. Frp

   下文还是旧版ini配置，作者使用v0.48.0

4. nomachine

   也可以选择rdp和vnc

服务端配置

1. 部署frps

   # frps.ini
   [common]
   bind_port = 9919
   # 授权码 frpc也要设置
   token = 1007
   dashboard_port = 9920
   dashboard_user = user
   dashboard_pwd = pwd

   log_file = /var/log/frps.log

   log_level = info
   log_max_days = 7
   # 认证超时时间
   authentication_timeout = 1000
   # 最大连接数
   max_pool_count = 20


   ./frps -c ./frps.ini如果碰到权限问题，尝试chmod +x frps，自行解决

2. 持久化frps

   这里注册为system service，可以选择docker方案，dockerhub上有构建好的docker

   vim /usr/lib/systemd/system/frps.service

   [Unit]
   Description=frps service
   After=network.target syslog.target
   Wants=network.target

   [Service]
   Type=simple
   ExecStart=/path/frps -c /path/frps.ini

   [Install]
   WantedBy=multi-user.target


   保存后，执行以下命令

   sudo systemctl enable frps.service
   sudo systemctl start frps.service
   sudo systemctl status frps.service
   #如果对service文件进行了修改，则需要先执行以下命令
   sudo systemctl daemon-reload

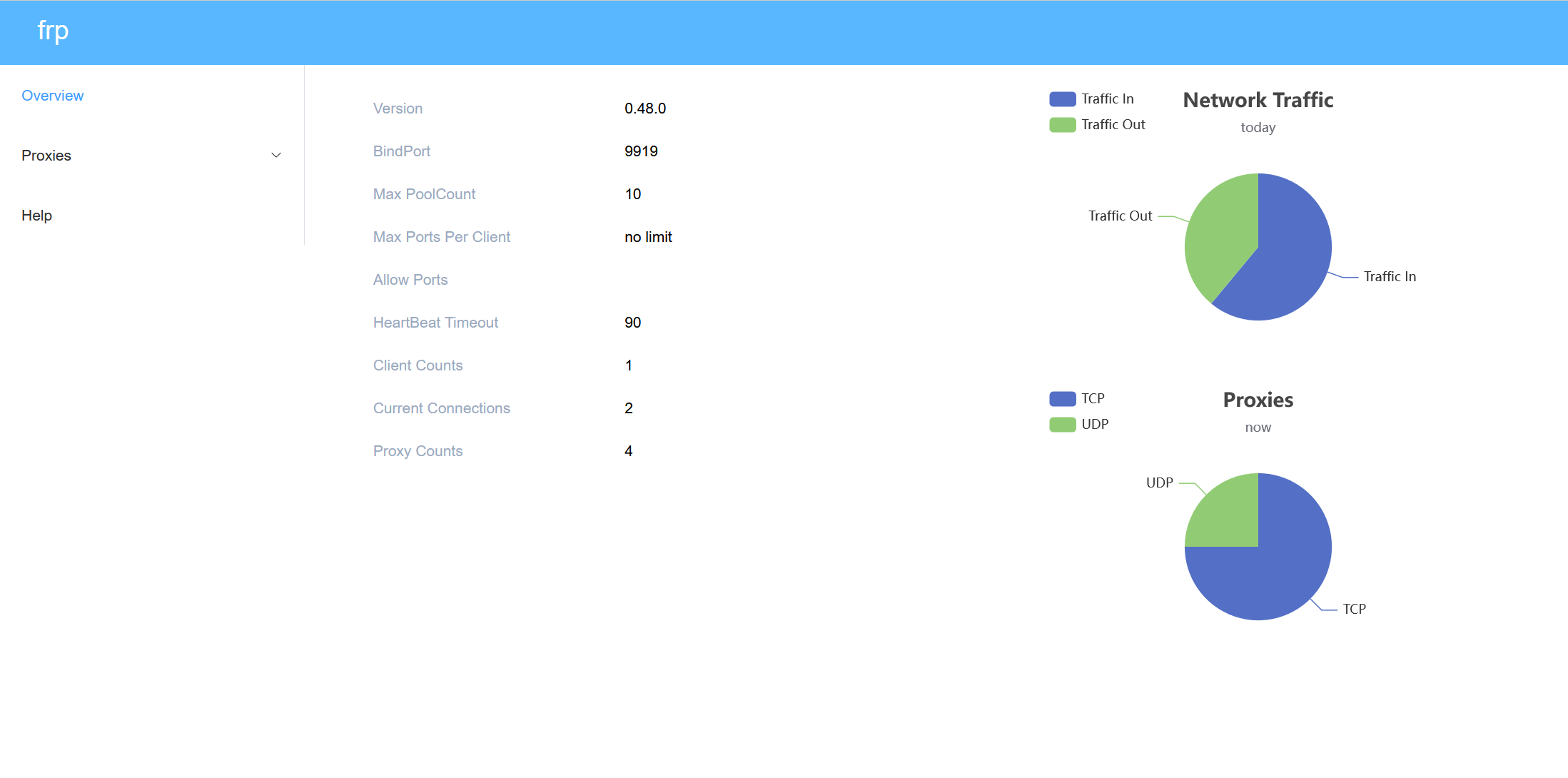

3. 云服务控制面板开放对应端口，如果操作无误，访问管理后台即可



内网主机配置

windows类似，选择frp作者提供不同架构的发行版即可

1. 部署frpc

   # frpc.ini
   [common]
   server_addr = server_addr
   server_port = 9919
   token = 1007

   [ssh]
   type = tcp
   local_ip = 127.0.0.1
   local_port = 22
   remote_port = 9922

   [nomachine_tcp]
   type = tcp
   local_ip = 127.0.0.1
   local_port = 9923
   remote_port = 9923

   [nomachine_udp]
   type = udp
   local_ip = 127.0.0.1
   local_port = 9924
   remote_port = 9924

   [rdp]
   type = tcp
   local_ip = 127.0.0.1
   local_port = 9921
   remote_port = 9921


2. 持久化frpc，与上述操作类似

   vim /usr/lib/systemd/system/frpc.service

   [Unit]
   Description=frpc service
   After=network.target syslog.target
   Wants=network.target

   [Service]
   Type=simple
   ExecStart=/path/frpc -c /path/frpc.ini

   [Install]
   WantedBy=multi-user.target


   保存后，执行以下命令

   sudo systemctl enable frpc.service
   sudo systemctl start frpc.service
   sudo systemctl status frpc.service
   #如果对service文件进行了修改，则需要先执行以下命令
   sudo systemctl daemon-reload


   在测试的时候，笔者碰到一个问题：虽然配置了after network，但frpc.service还是碰到了网络问题，无法联通server，导致自启失败，通过加timer触发解决

   vim /etc/systemd/system/frpc.timer

   [Unit]
   Description=frpc boot up timer

   [Timer]
   OnBootSec=1min
   Unit=frpc.service
   [Install]
   WantedBy=timers.target


   保存后，执行以下命令

   sudo systemctl enable frpc.timer
   #如果对service文件进行了修改，则需要先执行以下命令
   sudo systemctl daemon-reload


3. 收尾工作

   • 被控主机安装nomachine，修改tcp、udp端口号为frpc中的对应端口号
   • 被控主机开放对应端口，云服务器开放对应端口
   • 设置中设置自动登录

终端操作

• 远程桌面

  1. 远程终端安装nomachine，填写服务器公网ip，对应端口为tcp_remote_port，用户名密码即为被控主机用户密码

  2. 得到许可后进入桌面环境

• ssh转发

  ssh -p remote_port user@server_addr

运维

• 文件传输

  大文件推荐从被控主机直接访问网络下载，小文件可以通过nomachine的文件传输功能或者sftp。ssh客户端推荐electerm

• 添加用户，通过adduser添加

• machine多个用户GUI访问，免费版不支持，如果有相关需求还是考虑rdpwrap
