基于NFC的电子名片PCB

在立创开源广场看到一款基于NFC的电子名片PCB，和手机接触时候能够点亮电子名片上的LED灯，并且支持读写一些信息。

方案基于NXP的NFC芯片NT3H1101W0FHKH，淘宝有3.5块到8块不等的售价@20210906。

名片的厚度肯定越薄越好，建议说用0.8mm，实际上背面还贴有NFC芯片、阻容，所以这里有点突起、不完美。

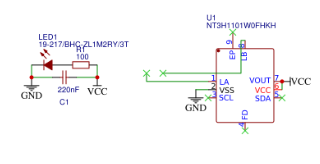

电路原理很简单，通过板载layout的线圈来感应获得能量，从而产生VCC支持芯片工作与LED发光。

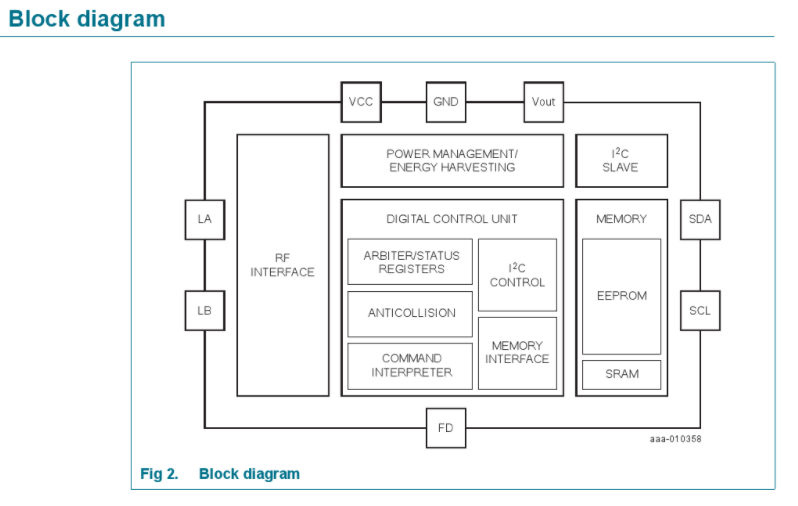

芯片框图如下，LA和LB引脚是线圈的两个馈点，VCC接外部供电、这里连到感应产生的VOUT电源上。

SDA\SCL支持I2C，这块板子上没有用到I2C外接EEPROM等功能。FD是场侦测脚、这里也没有用到。

LED灯也是由芯片的VOUT取电。

卡片发出去做了，具体的烧录方法，工作情况，待收到后补充。
