SpringMVC的模式与请求流程

文章目录

• MVC 是一种设计模式
• • SpringMVC 简单介绍
  • • SpringMVC 使用
• MVC请求流程
• • • 核心开发步骤

MVC 是一种设计模式

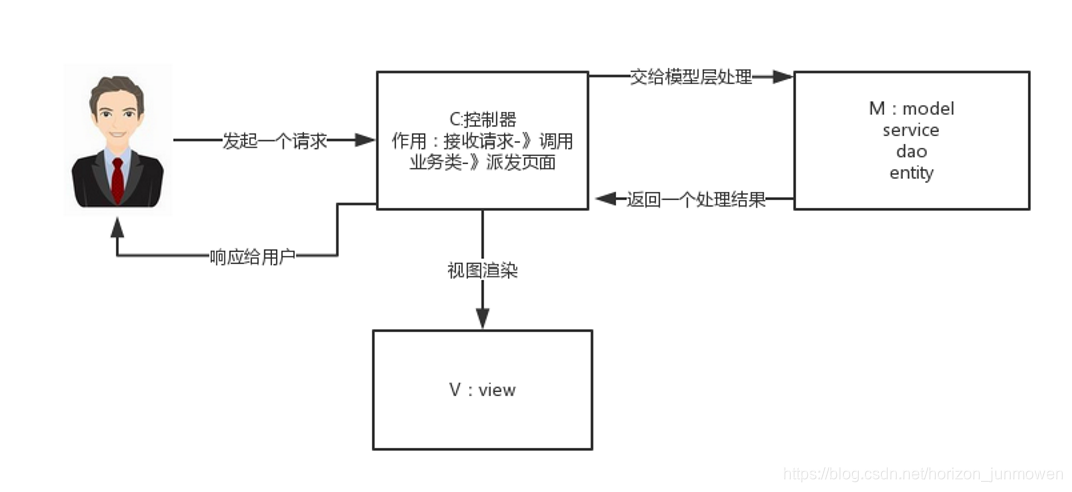

MVC 的简单原理图如下：

SpringMVC 简单介绍

SpringMVC 框架是以请求为驱动，围绕 Servlet 设计，将请求发给控制器，然后通过模型对象，分派器来展示请求结果视图。其中核心类是 DispatcherServlet，它是一个 Servlet，顶层是实现的Servlet接口。

SpringMVC 使用

需要在 web.xml 中配置 DispatcherServlet 。并且需要配置 Spring 监听器ContextLoaderListener

<listener>
    <listener-class>org.springframework.web.context.ContextLoaderListener
    </listener-class>
</listener>
<servlet>
    <servlet-name>springmvc</servlet-name>
    <servlet-class>org.springframework.web.servlet.DispatcherServlet
    </servlet-class>
    <!-- 如果不设置init-param标签，则必须在/WEB-INF/下创建xxx-servlet.xml文件，其中xxx是servlet-name中配置的名称。 -->
    <init-param>
        <param-name>contextConfigLocation</param-name>
        <param-value>classpath:spring/springmvc-servlet.xml</param-value>
    </init-param>
    <load-on-startup>1</load-on-startup>
</servlet>
<servlet-mapping>
    <servlet-name>springmvc</servlet-name>
    <url-pattern>/</url-pattern>
</servlet-mapping>

MVC请求流程

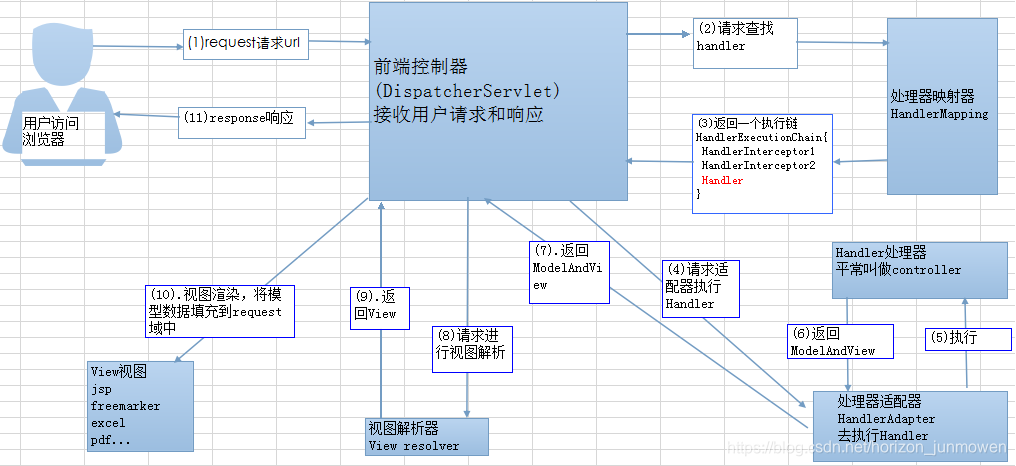

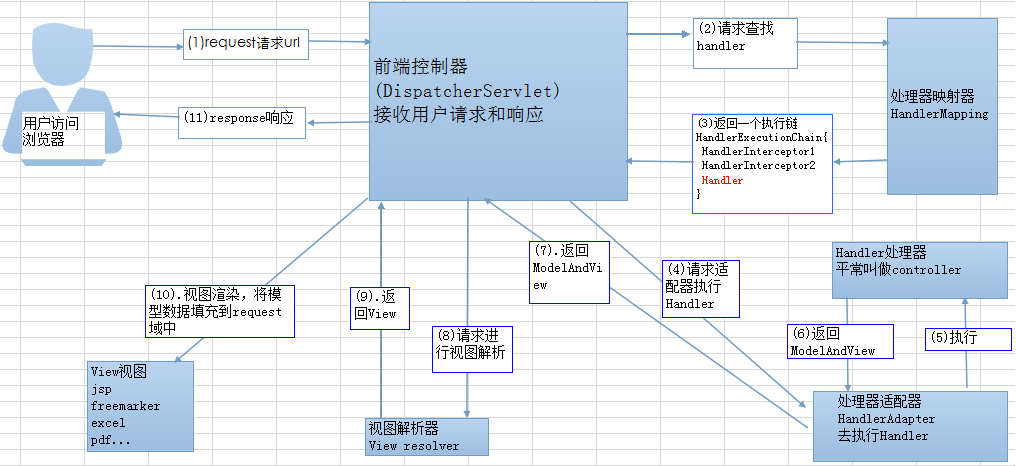

mvc请求流程详细图如下：

简单来说：
客户端发送请求-> 前端控制器 DispatcherServlet 接受客户端请求 -> 找到处理器映射 HandlerMapping 解析请求对应的 Handler-> HandlerAdapter 会根据 Handler 来调用真正的处理器开处理请求，并处理相应的业务逻辑 -> 处理器返回一个模型视图 ModelAndView -> 视图解析器进行解析 -> 返回一个视图对象->前端控制器 DispatcherServlet 渲染数据（Moder）->将得到视图对象返回给用户

Spring MVC 的入口函数也就是前端控制器 DispatcherServlet 的作用是接收请求，响应结果。
流程说明（重要）：
（1）客户端（浏览器）发送请求，直接请求到 DispatcherServlet。
（2）DispatcherServlet 根据请求信息调用 HandlerMapping，解析请求对应的 Handler。
（3）解析到对应的 Handler（也就是我们平常说的 Controller 控制器）后，开始由 HandlerAdapter 适配器处理。
（4）HandlerAdapter 会根据 Handler 来调用真正的处理器开处理请求，并处理相应的业务逻辑。
（5）处理器处理完业务后，会返回一个 ModelAndView 对象，Model 是返回的数据对象，View 是个逻辑上的 View。
（6）ViewResolver 会根据逻辑 View 查找实际的 View。
（7）DispaterServlet 把返回的 Model 传给 View（视图渲染）。
（8）把 View 返回给请求者（浏览器）

参考博客：JavaGuide

核心开发步骤

1、 DispatcherServlet 在 web.xml 中的部署描述，从而拦截请求到 Spring Web MVC
2、 HandlerMapping 的配置，从而将请求映射到处理器
3、 HandlerAdapter 的配置，从而支持多种类型的处理器
注：处理器映射求和适配器使用纾解的话包含在了注解驱动中，不需要在单独配置
4、 ViewResolver 的配置，从而将逻辑视图名解析为具体视图技术
5、 处理器（页面控制器）的配置，从而进行功能处理
View是一个接口，实现类支持不同的View类型（jsp、freemarker、pdf…）

参考博客：springMVC请求流程详解
