STM32F407最小系统板烧录基于ST-LINK /V2

STM32F407最小系统板烧录 ST-LINK /V2

背景

我们使用的单片机最小系统板为STM32F407ZGT6，下载器为正点原子.

方法

下载测试程序

下载好程序`LoadTest`, 地址为 Casdos/STM32F407NUEDC: 电赛, 尤其针对stm32f407zet6最小开发版相关代码 (github.com)

按图连接SWD和 其它线路, 注意SWD接线时注意正反方向，否则单片机会短路发烫，如果观察到单片机蓝色小灯亮起，说明连接正确。

其中UART口接type C, 手机充电线也可以, 最好是4类线. 手机充电线可以做供电, 但是如果进行串口通讯, 最好准备4类及以上type C口.

接线

按照图示标记, 将SWD对应引脚分别连接 1，7，9，20四个引脚，其中凸起部分与下载器上对应，确认方向。其中单片机上CLK，DIO分别对应下载器SWCLK, SWDIO。

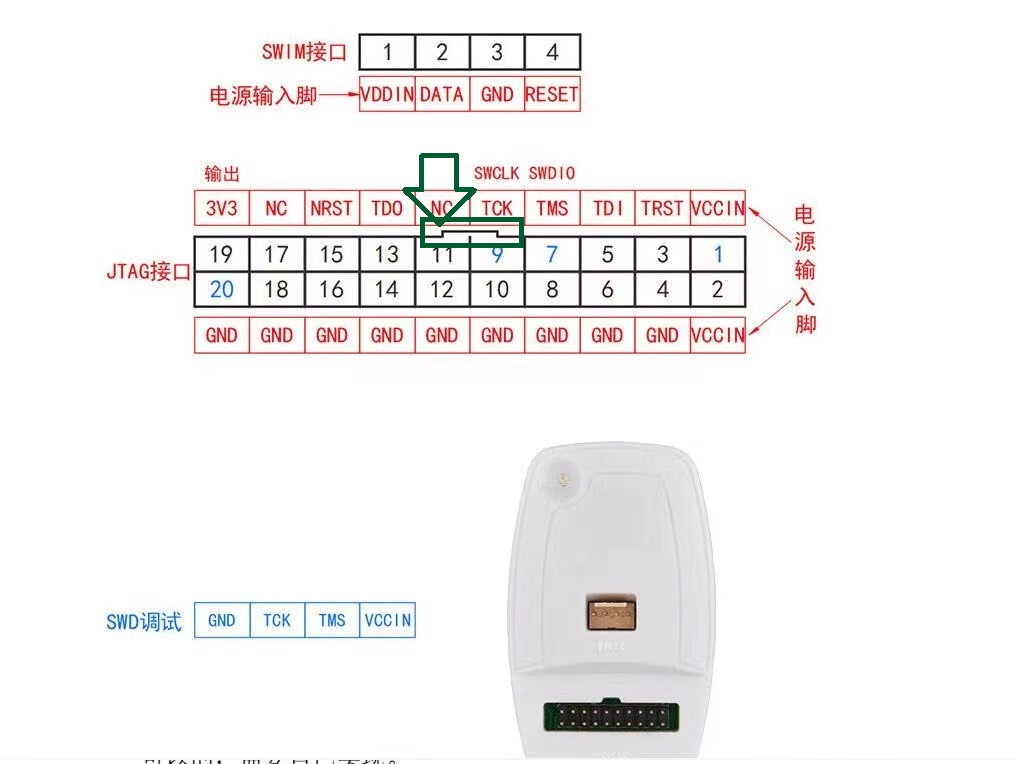

Figure 1 下载器引脚示意图

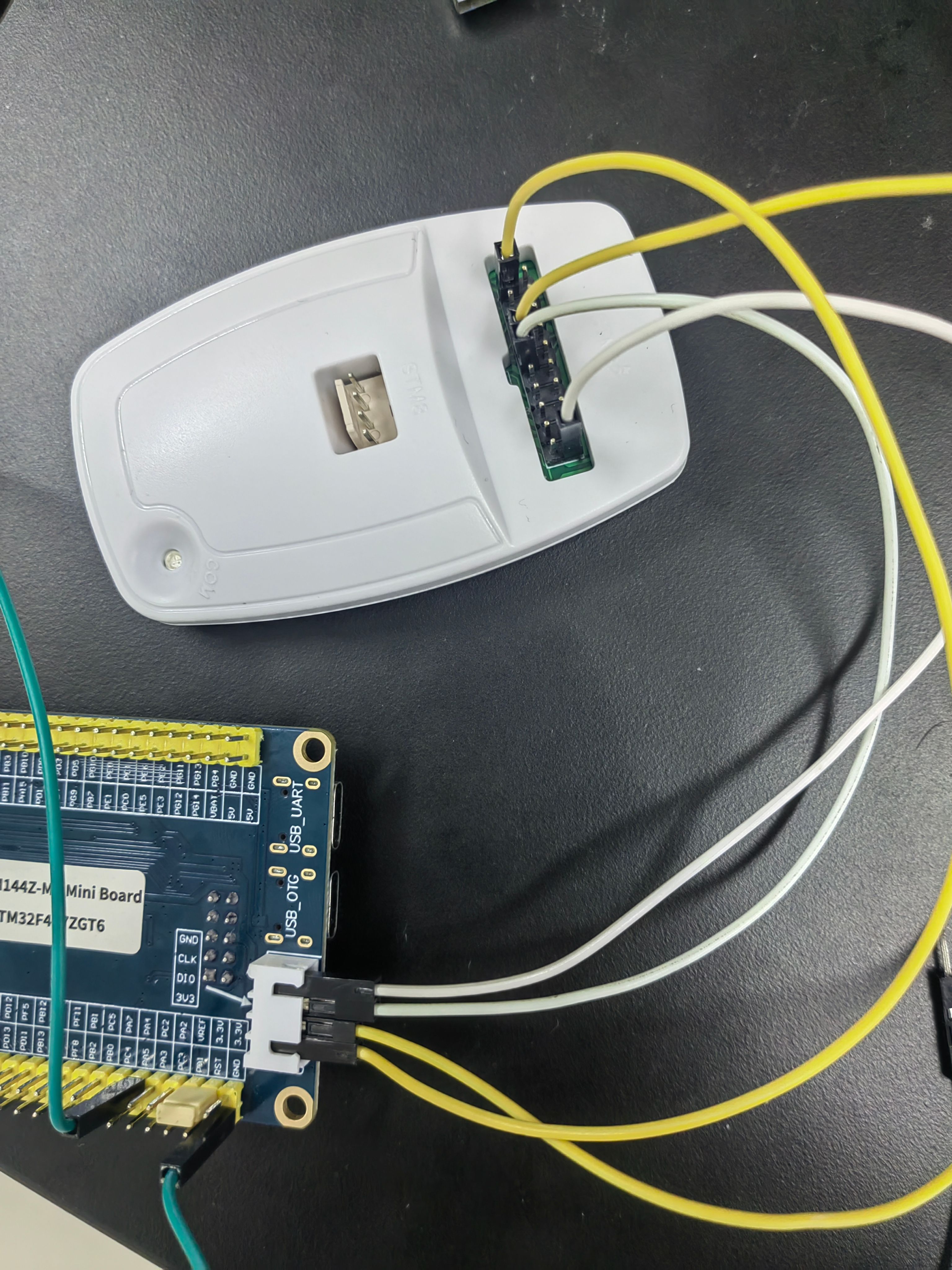

Figure 2 下载器与最小系统板实物连线

结果

用示波器连接PA1得到方波结果
