[Linux]基于Linux + 无线网卡实现IP栈切换
待测组网
网络支持双栈：可以支持IPv4和IPv6类型的ip地址访问
网络只支持IPv4协议：只支持IPv4地址访问
网络只支持IPv6协议：只支持IPv6地址访问
网络协议未知：只用域名访问
网络存在DNS劫持
背景信息
公司wifi仅有ipv4，测试“IPv6 Only”或“双栈”需要NAT64/DNS64 转换
测试仅域名访问网络需要构造代理。
测试网络拓扑（精简）
---
config:
look: neo
theme: neutral
---
graph LR
subgraph Clients ["测试终端"]
Phone["手机 / App"]:::client
end
subgraph Gateway ["Debian 13 测试网关"]
direction TB
AP["热点接入 (AP)"]:::phy
subgraph Core_Logic ["流量处理核心"]
direction TB
Unbound["Unbound (DNS、DNS64服务)"]:::service
Tayga["Tayga (IPv6 NAT64转换)"]:::service
Direct_Route["IPv4 直接转发"]:::core
end
NAT["网络出口 (NAT)"]:::phy
end
subgraph Internet ["互联网"]
Real_Server["业务服务器"]:::cloud
end
Phone -->|"1. 连接WiFi"| AP
AP -.->|"2. DNS查询"| Unbound
Unbound -.->|"3. 返回解析结果"| AP
AP ==>|"4a. IPv6流量 (NAT64)"| Tayga
Tayga ==>|"5a. 转换后流量"| NAT
AP ==>|"4b. IPv4流量 (直连)"| Direct_Route
Direct_Route ==>|"5b. 转发流量"| NAT
NAT ==>|"6. 访问公网"| Real_Server
classDef client fill:#e3f2fd,stroke:#1565c0,stroke-width:2px;
classDef phy fill:#fff3e0,stroke:#e65100,stroke-width:2px;
classDef service fill:#f3e5f5,stroke:#7b1fa2,stroke-width:2px;
classDef core fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px;
classDef cloud fill:#f5f5f5,stroke:#616161,stroke-width:2px;
linkStyle 1,2 stroke:#f44336,stroke-width:2px,stroke-dasharray: 5 5;
linkStyle 3,4,5,6,7 stroke:#2e7d32,stroke-width:3px;
环境准备：

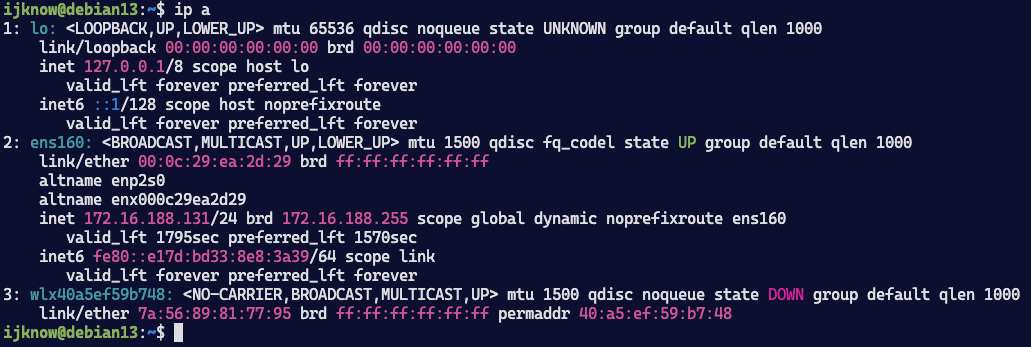

物理网络：
ens160：上行网络
wlx40a5ef59b748：供测试机连接的AP
逻辑网络：
ipv4测试网关：10.42.0.1
ipv6测试网关：fd00::1
NAT64网关：192.168.255.1
NAT64转换前缀：64:ff9b::/96：当手机想访问 IPv4 的 8.8.8.8 时，会基于转换前缀把目标伪装成 64:ff9b::0808:0808。
驱动无线网卡

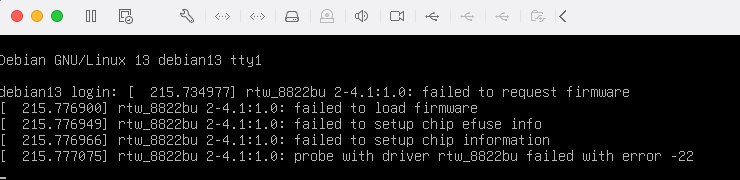

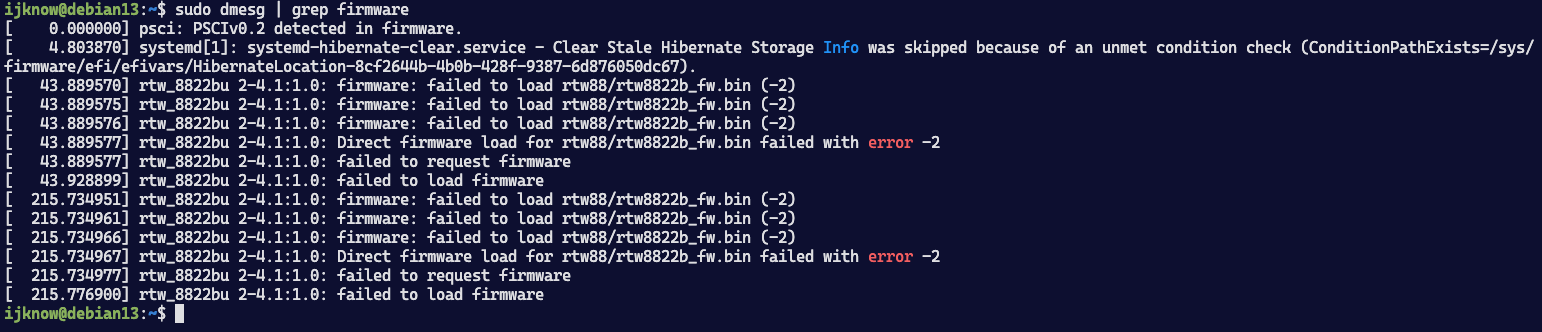

如果免驱，会直接识别，这里显示rtw_8822bu是不免驱的，需要手动安装驱动
方法1：使用apt安装dkms驱动包
sudo apt update
apt search rtl8822bu
apt search rtl88x2bu
没有找到rtl8822bu专用驱动，但是找到了通用的驱动 firmware-realtek
sudo apt install firmware-realtek

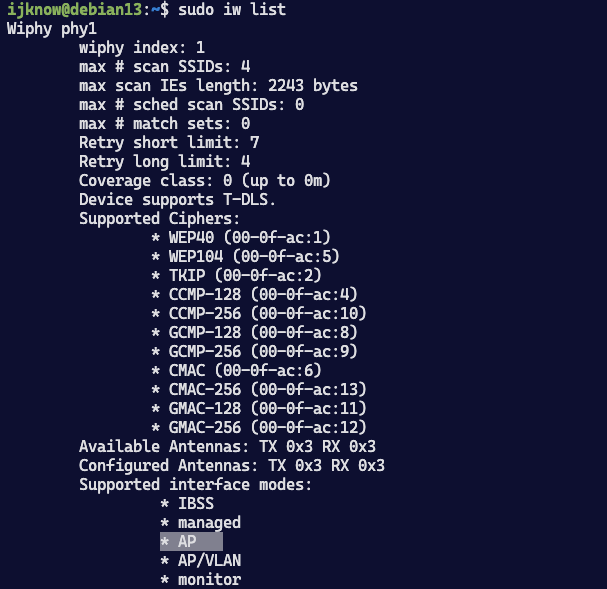

sudo iw list|grep Supported interface modes
安装后使用iw list验证，支持AP模式作为热点使用
方法2：源码编译
仓库地址：https://github.com/morrownr/88x2bu-20210702
# 安装构建环境
sudo apt update
sudo apt install -y build-essential dkms git bc linux-headers-$(uname -r)
# 克隆 morrownr 的 8822bu 仓库
git clone https://github.com/morrownr/88x2bu-20210702.git
cd 88x2bu-20210702
# 运行安装脚本 (会自动处理 DKMS)
sudo ./install-driver.sh
构造四种网络栈
安装依赖
sudo apt update
sudo apt install tayga unbound tinyproxy
Tayga (NAT64)
Unbound (DNS、DNS64)
tinyproxy(本地代理，用于屏蔽非域名)
基础配置
开启系统转发
sudo vim /etc/sysctl.conf
net.ipv4.ip_forward=1
net.ipv6.conf.all.forwarding=1
使之生效
sudo sysctl -p
配置 Tayga (NAT64)编辑配置文件
sudo vim /etc/tayga.conf
tun-device nat64
ipv4-addr 192.168.255.1
ipv6-addr fd00::1
prefix 64:ff9b::/96
dynamic-pool 192.168.255.0/24
data-dir /var/spool/tayga
sudo systemctl edit tayga
在[Service]部分填入以下内容：
[Service]
ExecStartPost=/usr/bin/ip link set nat64 up
ExecStartPost=/usr/bin/ip addr add 192.168.255.1 dev nat64
ExecStartPost=/usr/bin/ip addr add fd00::1 dev nat64
ExecStartPost=/usr/bin/ip route add 192.168.255.0/24 dev nat64
ExecStartPost=/usr/bin/ip route add 64:ff9b::/96 dev nat64
启用并启动 Tayga：
# 启动并设置开机自启
sudo systemctl enable --now tayga
sudo systemctl restart tayga
# 检查状态
sudo systemctl status tayga

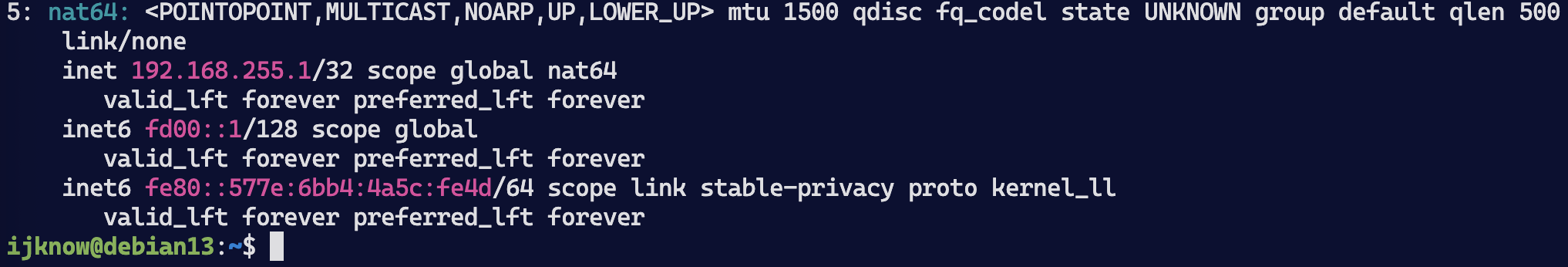

ip addr show nat64
NAT64出网伪装
Tayga 将 v6 转为 v4 后，流量源IP是 192.168.255.x，必须做一次伪装才能通过物理网卡 ens160 上网。
# 临时生效
sudo apt install iptables iptables-persistent
#将source为192.168.255.0/24且output device为ens160的数据包的源IP地址，伪装为ens160 接口当前的 IP 地址
sudo iptables -t nat -A POSTROUTING -s 192.168.255.0/24 -o ens160 -j MASQUERADE
# 持久化建议：安装 iptables-persistent
sudo netfilter-persistent save
配置 DNS和DNS64
sudo vim /etc/unbound/unbound.conf.d/dns64.conf
监听：
interface: 127.0.0.1
interface: 192.168.255.1
interface: fd00::1
的53端口
server:
verbosity: 1
interface: 127.0.0.1
interface: 192.168.255.1
interface: fd00::1
port: 53
do-ip4: yes
do-ip6: yes
do-udp: yes
do-tcp: yes
# 允许局域网访问
access-control: 0.0.0.0/0 allow
access-control: ::0/0 allow
# DNS64 模块
module-config: "dns64 iterator"
dns64-prefix: 64:ff9b::/96 # 必须与 tayga.conf 的 prefix 一致
forward-zone:
name: "."
# 上游 DNS，可以使用阿里云或 Google
forward-addr: 223.5.5.5
forward-addr: 8.8.8.8
重启unbound：
sudo systemctl restart unbound
sudo systemctl status unbound

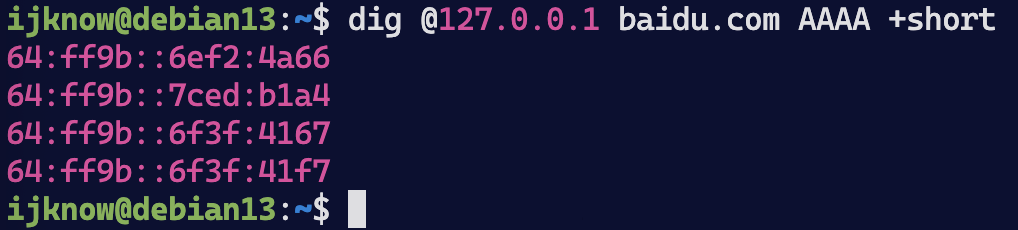

验证本地DNS64解析v6地址
dig @127.0.0.1 baidu.com AAAA +short
Test_IPv4_Only网络
除启停外的配置命令，仅需执行一次
export WLAN="wlx40a5ef59b748"
sudo nmcli con add type wifi ifname $WLAN con-name Hotspot_v4 autoconnect no ssid "Test_IPv4_Only"
sudo nmcli con modify Hotspot_v4 802-11-wireless.mode ap wifi-sec.key-mgmt wpa-psk wifi-sec.psk "12345678"
sudo nmcli con modify Hotspot_v4 ipv4.method shared ipv6.method ignore
#如果你是用的是三星手机，需要关闭pmf
sudo nmcli con modify Hotspot_v4 wifi-sec.pmf disable
#启动ap
sudo nmcli con up Hotspot_v4
#关闭ap
sudo nmcli con down Hotspot_v4
fe80：IPv4中的链路地址169.254.x.x，未获取DHCP地址时的本地地址。

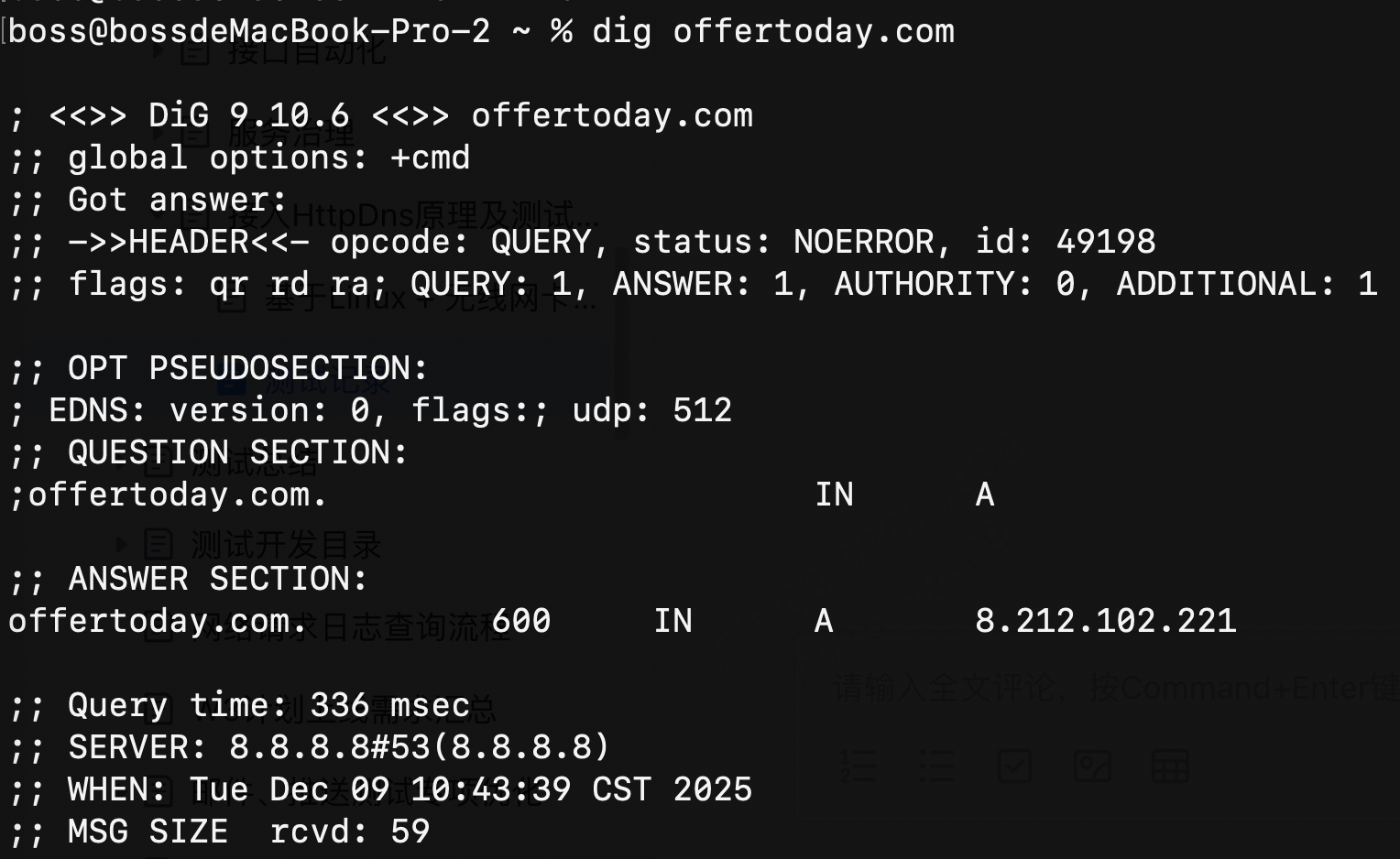

使用本地dns解析对比，结果一致
手机端的localdns解析也正确
Test_IPv6_Only网络
除启停外的配置命令，仅需执行一次
export WLAN="wlx40a5ef59b748"
sudo nmcli con add type wifi ifname $WLAN con-name Hotspot_v6 autoconnect no ssid "Test_IPv6_Only"
sudo nmcli con modify Hotspot_v6 802-11-wireless.mode ap wifi-sec.key-mgmt wpa-psk wifi-sec.psk "12345678"
# 禁用 IPv4
sudo nmcli con modify Hotspot_v6 ipv4.method disabled
# 手动 IPv6：把自己设为网关
sudo nmcli con modify Hotspot_v6 ipv6.method manual ipv6.addresses fd00::1/64 ipv6.gateway fd00::1 ipv6.dns fd00::1
sudo nmcli con modify Hotspot_v6 ipv6.method shared
# 如果连接失败，重复执行以上两条命令
#如果你是用的是三星手机，需要关闭pmf
sudo nmcli con modify Hotspot_v6 wifi-sec.pmf disable
#启动ap
sudo nmcli con up Hotspot_v6
#关闭ap
sudo nmcli con down Hotspot_v6
192.0.0.2：这是苹果为了兼容性而内置的 CLAT (Customer-side Translator) 机制，属于 464XLAT 协议的一部分。
为了防止某些老旧 App（硬编码了 IPv4 或使用旧式 Socket API）在纯 IPv6 网络下崩溃，iOS 在手机内部虚拟了一个 IPv4 接口。
网关是fe80而不是fd00：在 IPv6 的设计哲学中，网关优先使用链路地址fe80而不是子网名fd00。
验证：
# 监听无线网卡，只看 IPv4 流量
sudo tcpdump -i wlx40a5ef59b748 ip
# 监听无线网卡，只看 IPv6 流量
sudo tcpdump -i wlx40a5ef59b748 ip6

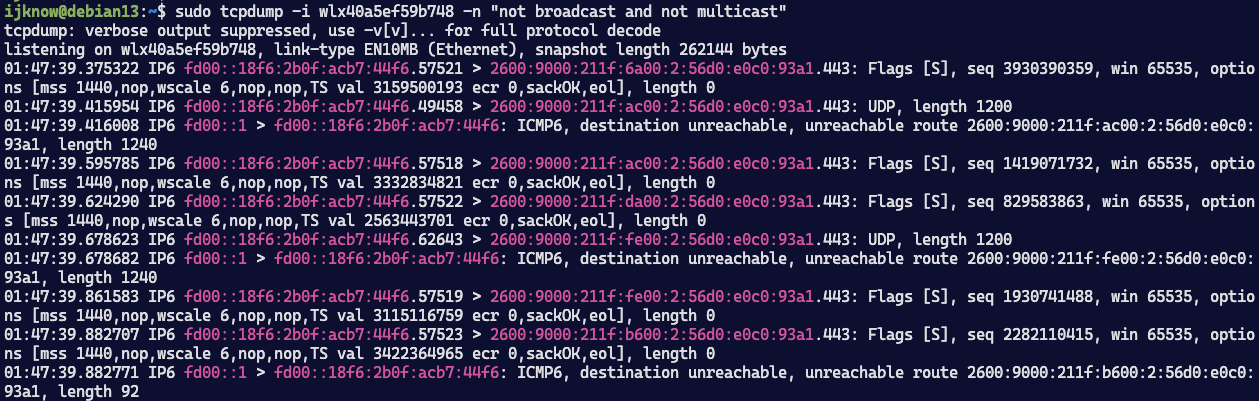

# 抓取 wlx 接口，排除多播和广播，只看发往公网的数据
sudo tcpdump -i wlx40a5ef59b748 -n "not broadcast and not multicast"

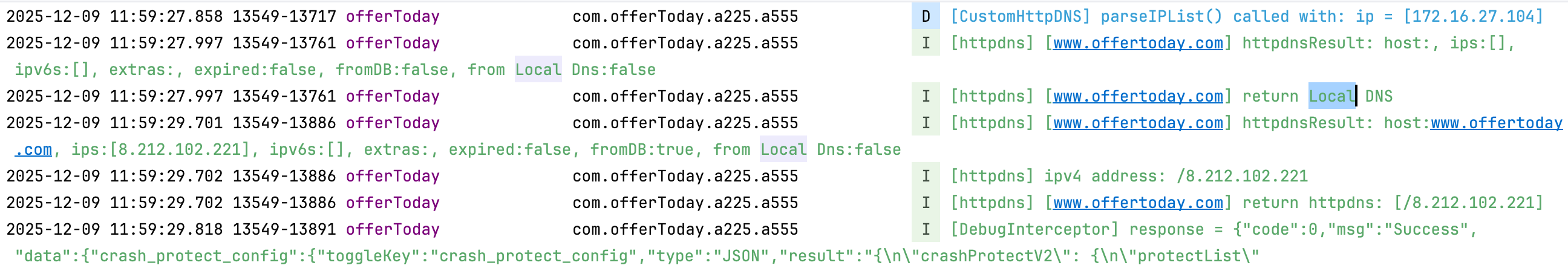

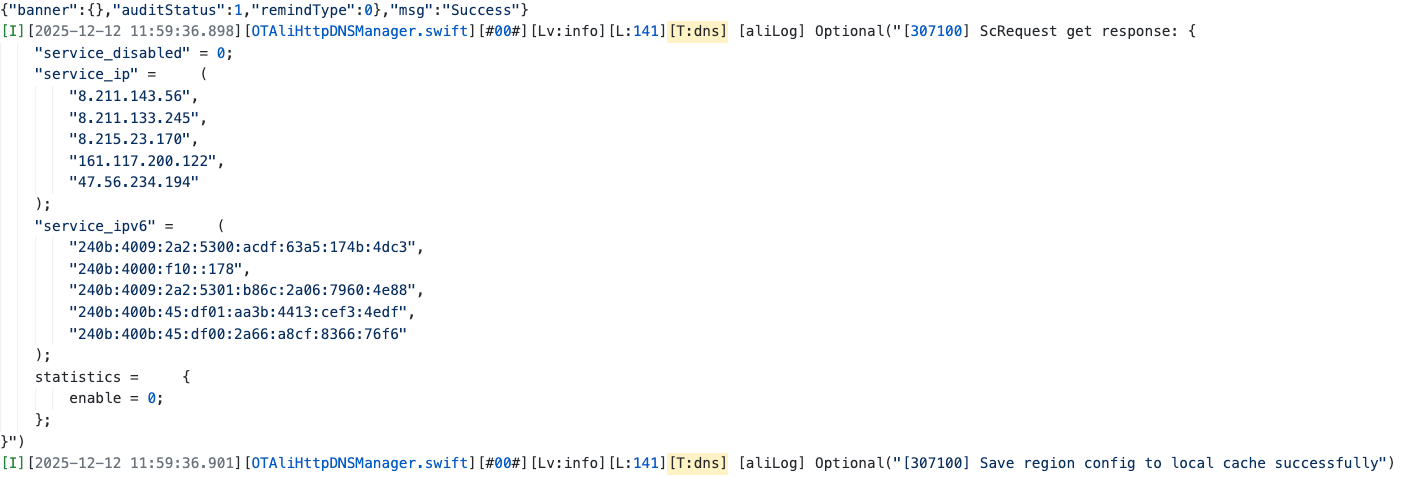

日志可见iOS通过HTTPDNS获取了v6地址

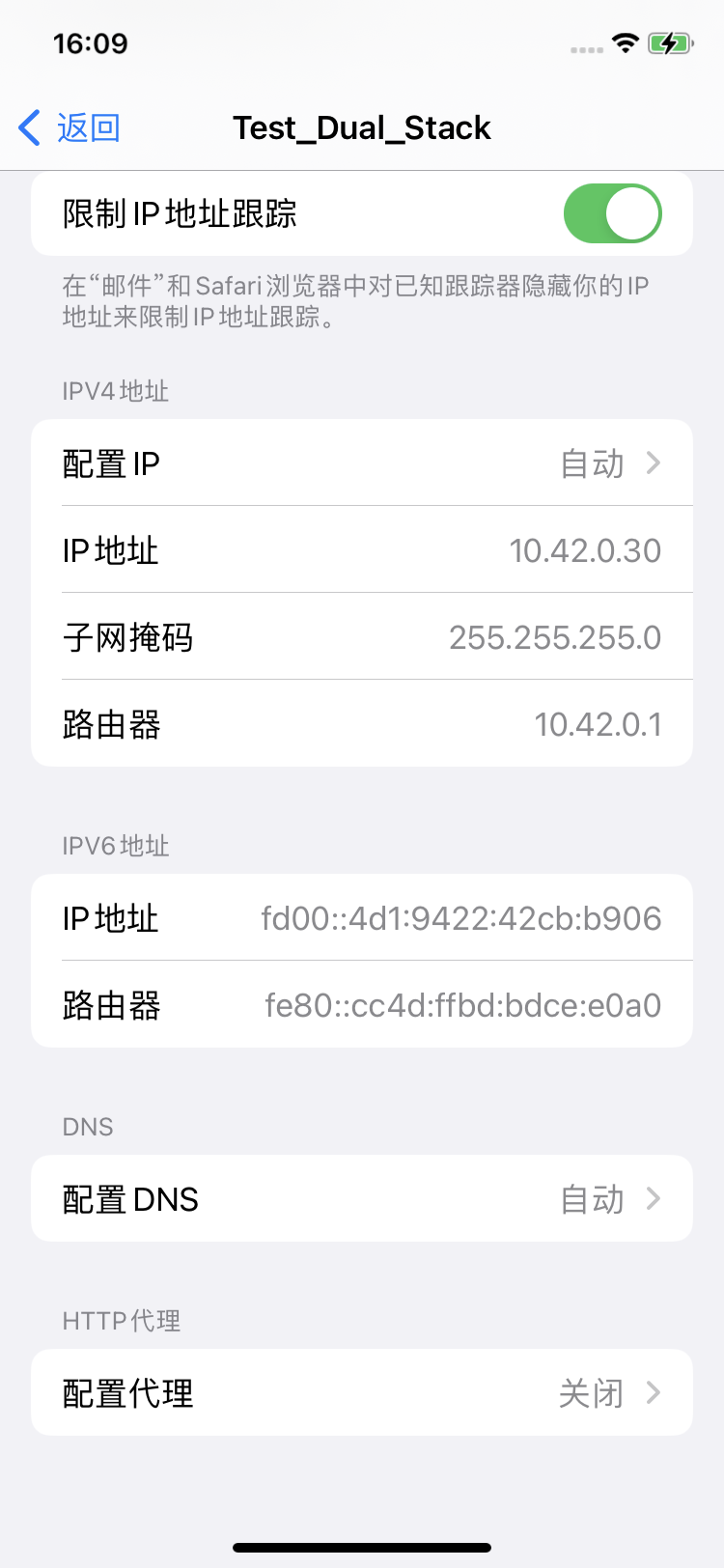

双栈网络
除启停外的配置命令，仅需执行一次
export WLAN="wlx40a5ef59b748"
sudo nmcli con add type wifi ifname $WLAN con-name Hotspot_Dual autoconnect no ssid "Test_Dual_Stack"
sudo nmcli con modify Hotspot_Dual 802-11-wireless.mode ap wifi-sec.key-mgmt wpa-psk wifi-sec.psk "12345678"
# IPv4 共享 + IPv6 手动
sudo nmcli con modify Hotspot_Dual ipv4.method shared
sudo nmcli con modify Hotspot_Dual ipv6.method manual ipv6.addresses fd00::1/64 ipv6.gateway fd00::1 ipv6.dns fd00::1
sudo nmcli con modify Hotspot_Dual ipv6.method shared
#如果你是用的是三星手机，需要关闭pmf
sudo nmcli con modify Hotspot_Dual wifi-sec.pmf disable
#启动ap
sudo nmcli con up Hotspot_Dual
#关闭ap
sudo nmcli con down Hotspot_Dual
仅域名可用网络
复用ipv4网络，额外配置tinyproxy
sudo vim /etc/tinyproxy/tinyproxy.conf
在allow部分添加
Allow 10.42.0.0/16
然后重启服务
sudo systemctl restart tinyproxy
启动IPv4_Only热点，然后在手机端手动设置代理地址为10.42.0.1:8888
本地DNS污染网络
在 IPv6 Only 模式下，劫持DNS
sudo vim /etc/unbound/unbound.conf.d/poison.conf
server:
# 定义该域名为静态区域
local-zone: "offertoday.com." static
# 强制将 A 记录解析为 2.2.2.2
local-data: "offertoday.com. IN A 2.2.2.2"
# 强制将 AAAA 记录解析为 2001:db8::1
local-data: "offertoday.com. IN AAAA 2001:db8::1"
重启unbound
sudo systemctl restart unbound

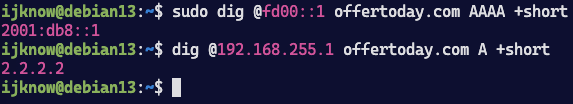

验证劫持效果
IPv4 Only 或 双栈 (Dual Stack) 网络下，劫持DNS：
使用iptables拦截来自无线网卡53端口的udp请求，转发到unbound正在监听的nat64网关192.168.255.1
export WLAN="wlx40a5ef59b748"
# 添加 NAT 转发规则
sudo iptables -t nat -I PREROUTING -i $WLAN -p udp --dport 53 -j DNAT --to-destination 192.168.255.1
sudo iptables -t nat -I PREROUTING -i $WLAN -p tcp --dport 53 -j DNAT --to-destination 192.168.255.1
#若需要持久化
sudo netfilter-persistent save
启动需要的热点
sudo nmcli con up Hotspot_*
由于我们拦截的是来自无线网卡的DNS请求，debian本机不受影响，需在手机端验证效果：
web：
app：
总结
测试网络拓扑（完整）：
---
config:
look: neo
theme: neutral
---
graph LR
%% ==========================================
%% 布局设置
%% ==========================================
subgraph Clients ["测试终端 / Clients"]
direction TB
Phone_v4["测试手机 (IPv4模式)"]:::client
Phone_v6["测试手机 (IPv6模式)"]:::client
end
subgraph Debian_Gateway ["Debian 13 中间人网关"]
direction TB
%% 接入层
subgraph Layer_Access ["接入层 / Access"]
WLAN["无线网卡 wlx...<br/>(AP模式)"]:::phy
ETH["有线网卡 ens160<br/>(WAN出口)"]:::phy
end
%% 拦截层 (修正：仅保留v4劫持和出口SNAT)
subgraph Layer_Filter ["拦截层 / Filter"]
DNAT_4["iptables DNAT<br/>(IPv4 UDP/53)"]:::firewall
SNAT["iptables Masquerade<br/>(SNAT)"]:::firewall
end
%% 核心服务层
subgraph Layer_Core ["核心层 / Core Services"]
Routing{"系统路由表<br/>(Routing Table)"}:::core
Unbound["Unbound DNS64<br/>(Listen: fd00::1)"]:::service
Tayga["Tayga NAT64<br/>(Tun: nat64)"]:::service
end
end
subgraph Internet ["互联网 / Internet"]
direction TB
Public_DNS["公网 DNS"]:::cloud
Target_Server["业务服务器"]:::cloud
end
%% ==========================================
%% 1. IPv4 业务流量 (绿色粗线)
%% ==========================================
Phone_v4 ==>|IPv4请求| WLAN
WLAN ==>|转发| Routing
Routing ==>|默认路由| SNAT
SNAT ==>|伪装IP| ETH
ETH ==>|物理传输| Target_Server
%% ==========================================
%% 2. IPv6 (NAT64) 业务流量 (蓝色粗线)
%% ==========================================
Phone_v6 ==>|"IPv6请求 (64:ff9b::)"| WLAN
WLAN ==>|转发| Routing
Routing ==>|路由至nat64| Tayga
Tayga ==>|剥离v6,封装v4| Routing
%% Tayga处理后变为v4流量，逻辑上汇入SNAT流程
%% ==========================================
%% 3. DNS 查询路径 (红色虚线) - 逻辑修正版
%% ==========================================
%% 3.1 IPv4 DNS: 仍需劫持 (因为手机默认发给网关IP)
Phone_v4 -.->|"DNS Query (v4)"| WLAN
WLAN -.->|Port 53| DNAT_4
Unbound -.->|若DNS劫持，直接返回错误IP| WLAN
DNAT_4 -.->|劫持重定向| Unbound
%% 3.2 IPv6 DNS: 直连监听 (因为手机通过RA获知DNS IP)
Phone_v6 -.->|"DNS Query (v6)"| WLAN
WLAN -.->|Dst: fd00::1| Unbound
%% 3.3 Unbound 递归查询出口
Unbound -.->|"递归查询 (Forward)"| Routing
Routing -.->|路由| SNAT
SNAT -.->|出网| ETH
ETH -.->|请求| Public_DNS
%% ==========================================
%% 样式定义
%% ==========================================
classDef client fill:#e3f2fd,stroke:#1565c0,stroke-width:2px;
classDef phy fill:#fff3e0,stroke:#e65100,stroke-width:2px;
classDef firewall fill:#ffebee,stroke:#c62828,stroke-width:2px,stroke-dasharray: 5 5;
classDef core fill:#e8f5e9,stroke:#2e7d32,stroke-width:2px,shape:rhombus;
classDef service fill:#f3e5f5,stroke:#7b1fa2,stroke-width:2px;
classDef cloud fill:#f5f5f5,stroke:#616161,stroke-width:2px;
%% 连线着色
linkStyle 0,1,2,3,4,8 stroke:#2e7d32,stroke-width:3px;
%% IPv4 Data
linkStyle 5,6,7 stroke:#1565c0,stroke-width:3px;
%% IPv6 Data
linkStyle 9,10,11,12,13,14,15,16,17 stroke:#f44336,stroke-width:2px,stroke-dasharray: 5 5;
%% DNS
