开发板QT移植之tslib_1.4安装和移植

开发环境：

VMware® Workstation 10.0.2
ubuntu-16.04 LTS
arm-linux-gcc-4.9.1
busybox-1.17.2-20101120
uboot_tiny4412-sdk1506.tar
kernel –>linux 3.5

过程记录：

把tslib_1.4.tar.bz移到Ubuntu上，进行解压，然后进入解压后的目录

tar -vxf tslib_1.4.tar.bz
cd tslib-1.4

执行./autogen.sh

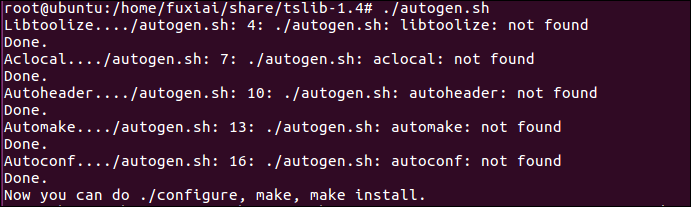

发现缺少程序支持.

apt-get install autoconf automake libtool pkg-config m4

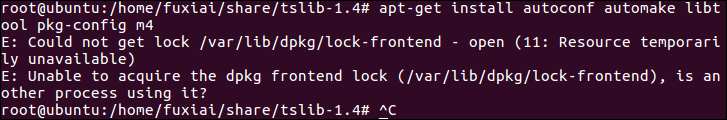

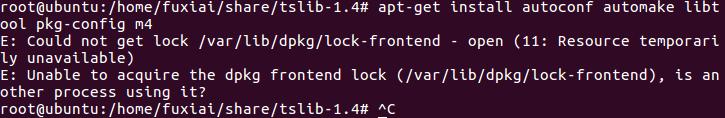

安装相关的一些软件,出现了E: Could not get lock /var/lib/dpkg/lock-frontend - open的问题,这是由于当前环境进行过异常的程序安装,导致的资源占用。

删除上图不能打开的文件。

rm /var/lib/dpkg/lock-frontend

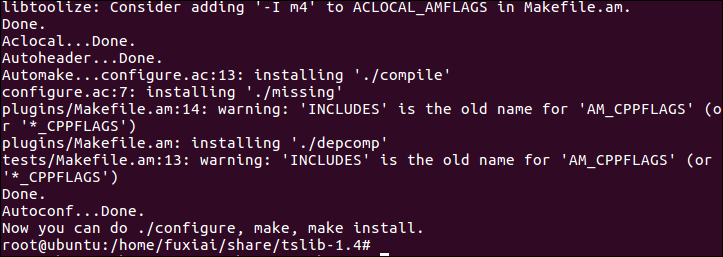

继续删除/var/lib/dpkg/lock，然后重新执行./autogen.sh，会有警告，不过没关系。

进行配置,执行一下操作.

./configure CC=arm-linux-gcc CXX=arm-linux-g++ --host=arm-linux --prefix=/opt/tslib1.4 ac_vc_func_malloc_0_nonnull=yes

make
make install

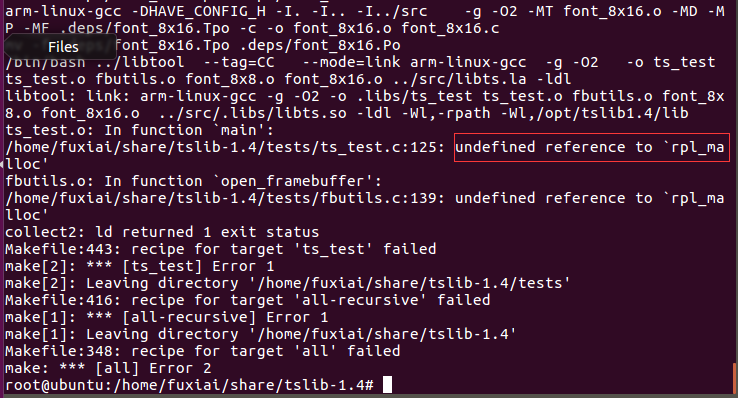

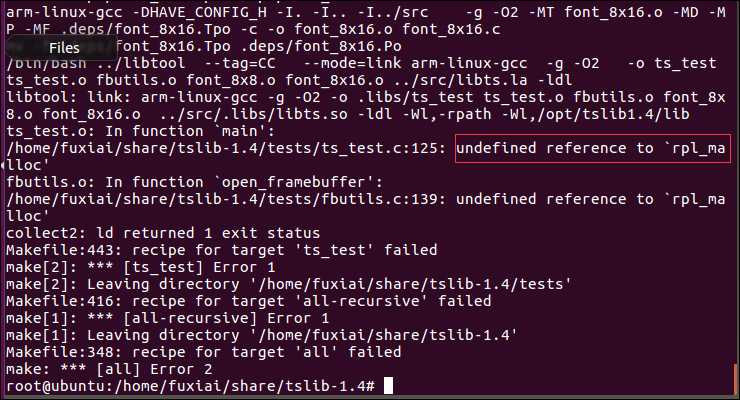

make时发生如下错误:

参考https://blog.csdn.net/u011171361/article/details/82944018解决办法如下:

编辑tslib文件夹下的config.h.in 将文件中的以下两行注释掉

//#undef HAVE_MALLOC 文件中的47行

//#undef malloc 文件中的189行

修改完成后,重新编译,然后安装.

安装成功后,在指定的安装目录下,有如下内容.

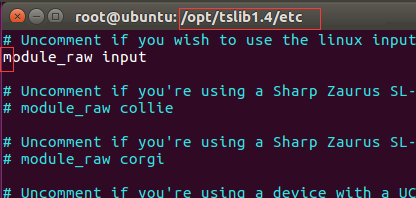

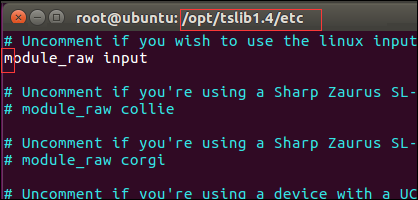

修改安装目录下的配置文件/opt/tslib1.4/etc/ts_conf，把input项前边的#和空格删除。

把安装目录整个复制到nfs根文件系统当中，并添加开发板系统环境变量(写入到开发板系统/etc/profile当中)：

# 指定tslib主目录位置
export TSLIB_ROOT=/opt/tslib1.4

# 指定触摸屏设备
export TSLIB_TSDEVICE=/dev/event0

# 指定触摸屏校准文件pointercal存放位置
export TSLIB_CALIBFILE=/etc/pointercal
# 指定TSLIB配置文件的位置
export TSLIB_CONFFILE=$TSLIB_ROOT/etc/ts.conf
# 指定触摸屏插件所在路径
export TSLIB_PLUGINDIR=$TSLIB_ROOT/lib/ts
# 指定帧缓冲设备
export TSLIB_FBDEVICE=/dev/fb0
# 设定控制台设备为none
# 否则默认为/dev/tty，
# 这样会出现”open consol device:No such file or directory KD…..”的错误
export TSLIB_CONSOLEDEVICE=none
# 指定TSLIB的库文件路径
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:TSLIB_ROOT/lib
# 指定触摸屏设备
export QWS_MOUSE_PROTO=tslib:/dev/event0

其中触屏设备根据自己实际情况填写，有的在/dev/下，有的在/dev/input/下，鼠标，键盘，触屏等都是使用input子系统通用的事件处理流程，生成eventX设备，X值是数值，根据具体情况填写。

可以使用如下两种方法查看具体设备：

1、cat /dev/eventX，如果触摸屏幕终端有乱码输出，则该设备就是触摸屏的设备驱动

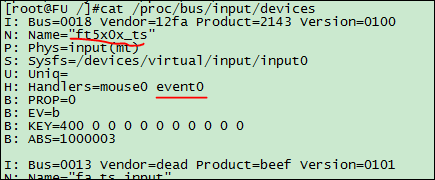

2、cat /proc/bus/input/devices文件查看input通用设备的具体描述信息。我的硬件设备是ft5x06.

在开发板中进入:tslib1.4_install_dir/bin，执行./ts_calibrate进行五点校准。

执行时出现错误：

selected device is not a touchscreen I understand

看错误显示结果是环境变量中选择的/dev/eventX不是一个触屏设备，查看tslib1.4源码实现位置如下：

static int check_fd(struct tslib_input *i)
{
        struct tsdev *ts = i->module.dev;
        int version;
        u_int32_t bit;
        u_int64_t absbit;

        if (! ((ioctl(ts->fd, EVIOCGVERSION, &version) >= 0) &&
                (version == EV_VERSION) &&
                (ioctl(ts->fd, EVIOCGBIT(0, sizeof(bit) * 8), &bit) >= 0) &&
                (bit & (1 << EV_ABS)) &&
                (ioctl(ts->fd, EVIOCGBIT(EV_ABS, sizeof(absbit) * 8), &absbit) >= 0) &&
                (absbit & (1 << ABS_X)) &&
                (absbit & (1 << ABS_Y)) && (absbit & (1 << ABS_PRESSURE)))) {
                fprintf(stderr, "selected device is not a touchscreen I understand\n");
                return -1;
        }

        if (bit & (1 << EV_SYN))
                i->using_syn = 1;

        return 0;
}

可以看到执行测试例程时会校验设备，检查交叉编译工具链和内核版本号是否一致和设备是否支持input子系统中的相对事件，以及相对事件中的子事件，如x轴，y轴，压力。这三项内容存在不符合的条件。

首先查看版本，分别在交叉工具和内核源码目录下查看版本号：grep –r EV_VERSION ./ (在当前路径下查看EV_VERSION 字符串，-r指定包含子目录),可以发现两者版本是一致的，都是0x010001.

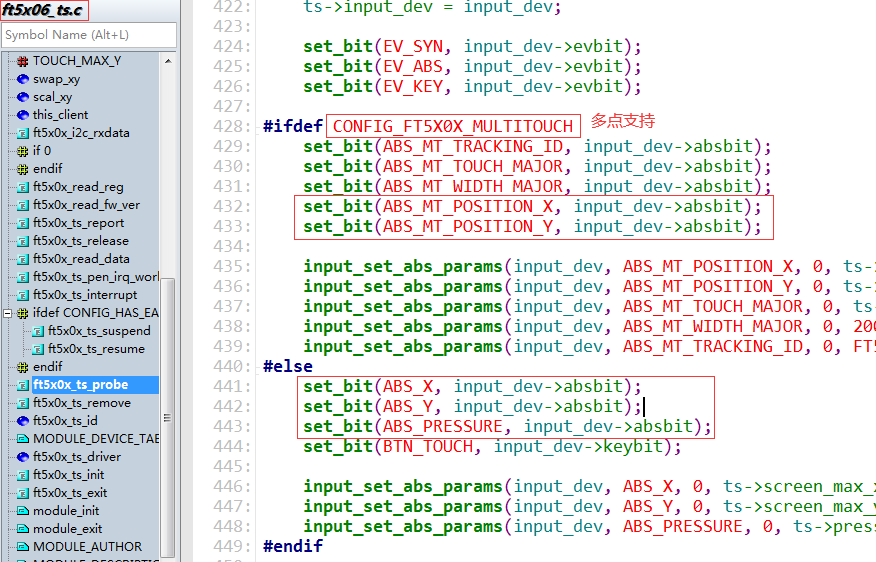

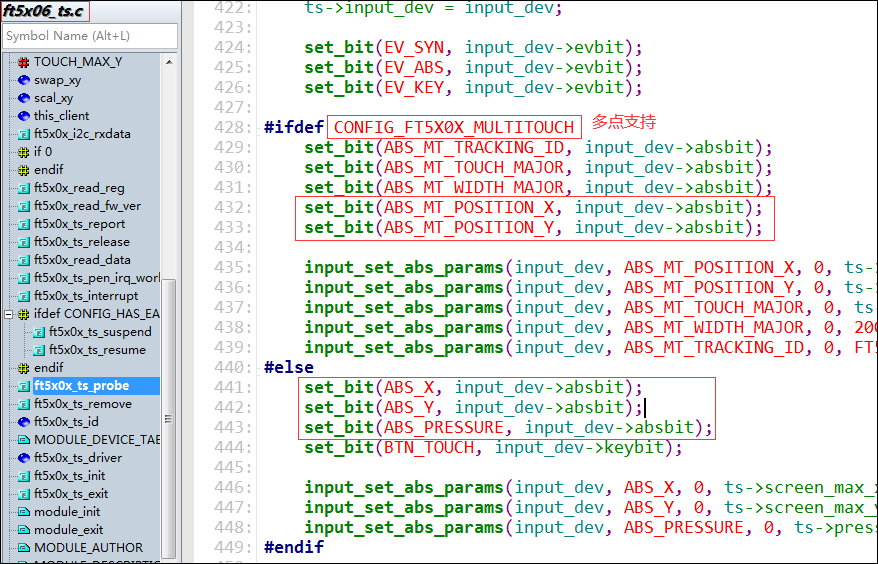

其次查看驱动支持的事件类型，查看驱动源代码，在驱动层的probe函数中，发现如下事件类型支持操作：

能够看到单点触屏是支持ABS_X,ABS_Y,ABS_PRESSURE的，而多点触屏不支持。多点触屏和单点使用的子事件类型是不一致的，input子系统当中定义一套带MT字眼的子事件类型专门用于多点触屏。

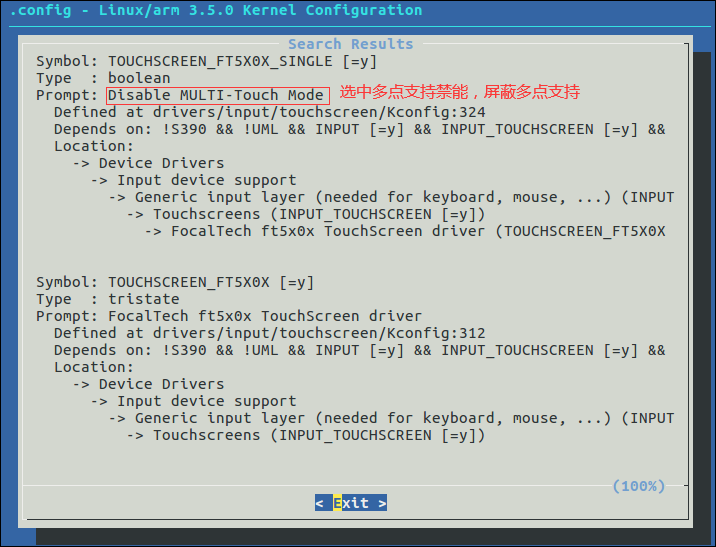

要想解决该问题需要屏蔽多点触屏功能，我的触屏是支持多点的，需要屏蔽。进入内核菜单，搜索驱动，把多点支持屏蔽。

重新编译内核，烧录，重新执行tslib安装包下的bin目录中的校验例程ts_calibrate，此时能够进行五点校准了，执行ts_test能拖动标点和划线。

THE END
