实验1 8086汇编指令编码和调试

实验1 8086汇编指令编码和调试





一、实验目的

1. 掌握8086CPU、寄存器、内存（包括栈空间）的基础知识

2. 掌握汇编源程序组成与结构

3. 理解和掌握寄存器间接寻址方式[bx]

4. 掌握汇编指令mov, add, sub, jmp, push, pop，loop的用法，理解高级语言的表达和抽象机制

5. 熟练掌握使用debug工具编写和调试x86汇编命令的方法

6. 掌握汇编语言源程序编写→汇编→链接→调试的工具和方法

二、实验准备

1. 复习教材1-5章

2. 准备好软件实验环境

软件，及其安装说明文档，请从课程q群->实验文件夹下载。

3. 熟悉工具用法

debug工具用法，参照：

教材实验1「1 预备知识：Debug的使用」

教材实验2 「1 预备知识：Debug的使用」

文档「debug工具简介及用法.pdf」。可从课程q群->实验文件夹下载。

masm、link及运行可执行程序的方法，参照教材第4章。

三、实验结论

1.实验任务1

自行练习。



2.实验任务2

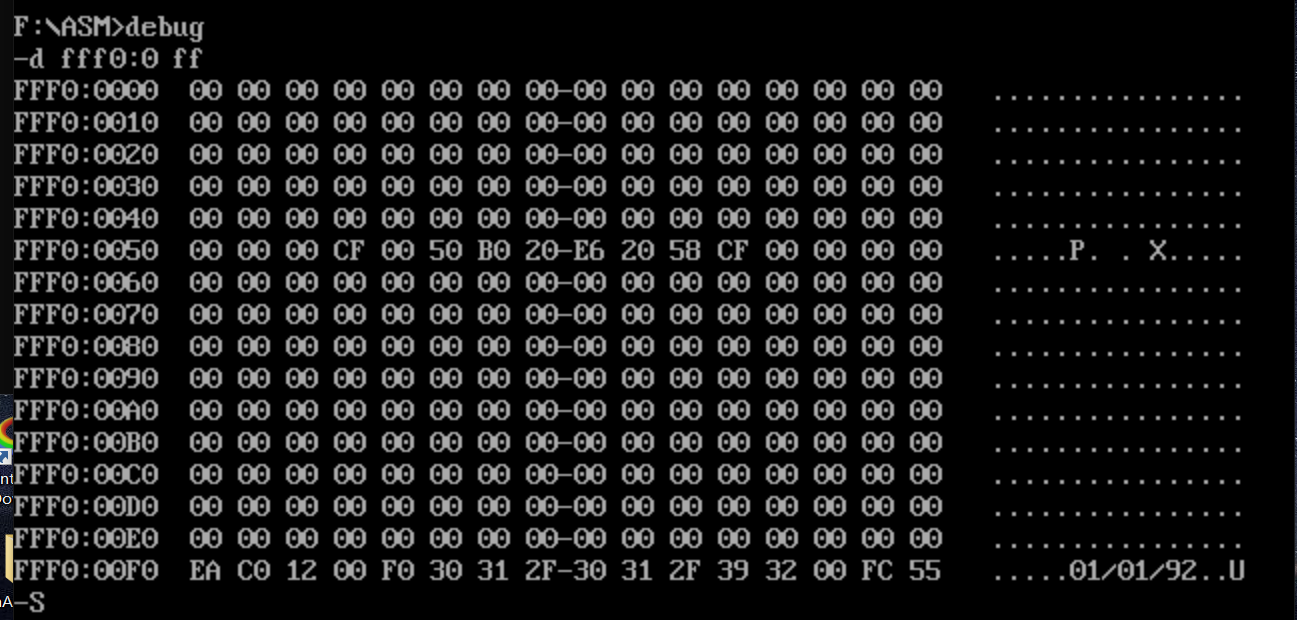

（1）给出d命令查看生产日期的截图

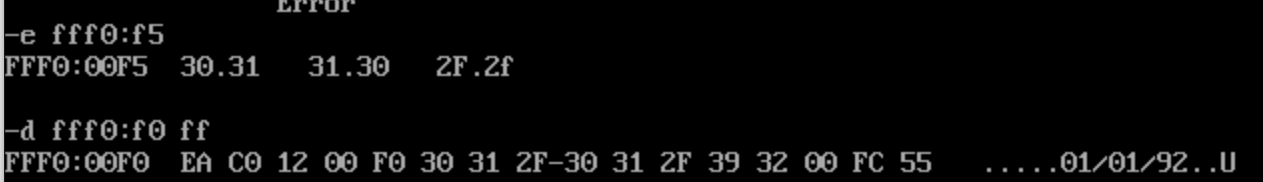

（2）给出使用e命令修改生产日期所在内存单元的截图，以及，修改后，再次使用d命令查看的截图

（3）结论：能否修改，以及，原因分析

无法修改ROM中的内容，修改就相当于写入只读存储器，无法实现。

3.实验任务3.

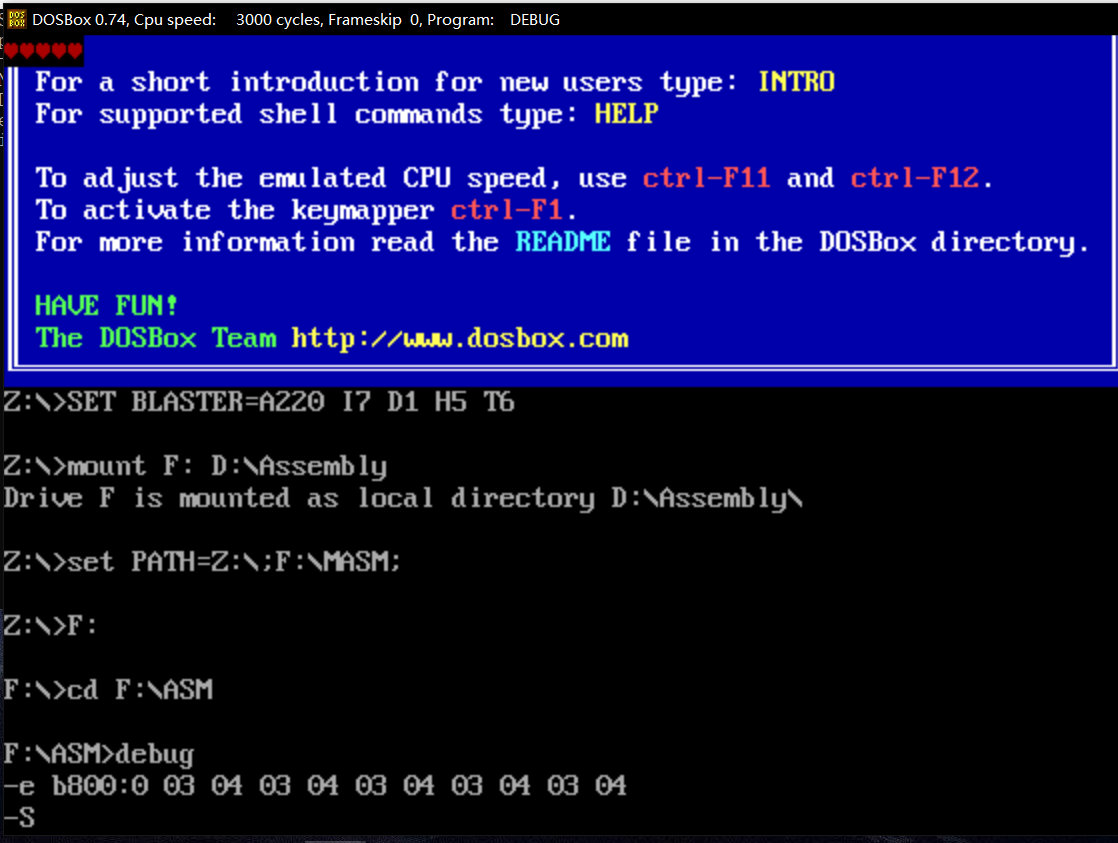

（1）在debug中，使用e命令，向内存单元填写数据。

-e b800:0 03 04 03 04 03 04 03 04 03 04

从b800:0开始的内存单元开始，依次写入十六进制数据04 03，重复写5次。

效果截图

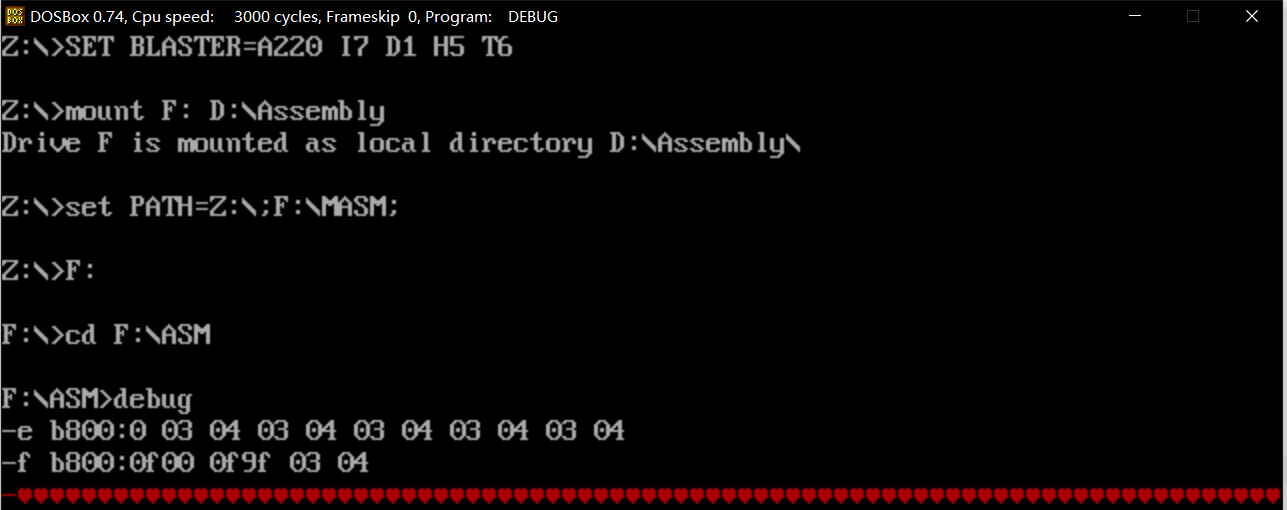

（2）在debug中，使用f命令，向内存单元批量填写数据。

-f b800:0f00 0f9f 03 04

把内存单元区间b800:0f00 ~ b800:0f9f连续160个字节，依次重复填充十六进制数据03 04。效果截图

4.实验任务4

根据在debug环境中调试观察结果，填空并回答问题。

填空

注*： 以下这段汇编指令代码，是在debug环境中使用a命令输入的汇编指令。debug环境中，默认

十六进制。



-a
mov ax, 20
mov ds, ax
mov ss, ax
mov sp, 30
push [0] ; 执行后，寄存器(sp) = ____
push [2] ; 执行后，寄存器(sp) = ____
push [4] ; 执行后，寄存器(sp) = ____
push [6] ; 执行后，寄存器(sp) = ____
pop [6] ; 执行后，寄存器(sp) = ____
pop [4] ; 执行后，寄存器(sp) = ____
pop [2] ; 执行后，寄存器(sp) = ____
pop [0] ; 执行后，寄存器(sp) = ____

填空：

-a

mov ax, 20

mov ds, ax

mov ss, ax

mov sp, 30

push [0] ; 　　执行后，寄存器(sp) = 002e

push [2] ; 　　执行后，寄存器(sp) = 002c

push [4] ; 　　执行后，寄存器(sp) = 002a

push [6] ; 　　执行后，寄存器(sp) = 0028

pop [6] ; 　　  执行后，寄存器(sp) = 002a

pop [4] ; 　　  执行后，寄存器(sp) = 002c

pop [2] ;　　   执行后，寄存器(sp) = 002e

pop [0] ; 　　  执行后，寄存器(sp) = 0030





问题1：题目要求是把00220H ~ 0022fH用作栈空间。指令 mov ss, ax 和 mov sp, 30 执行后，

栈顶的逻辑地址和物理地址分别是？

       逻辑地址：0020:0030

　　物理地址：0020*16+0030=00230h

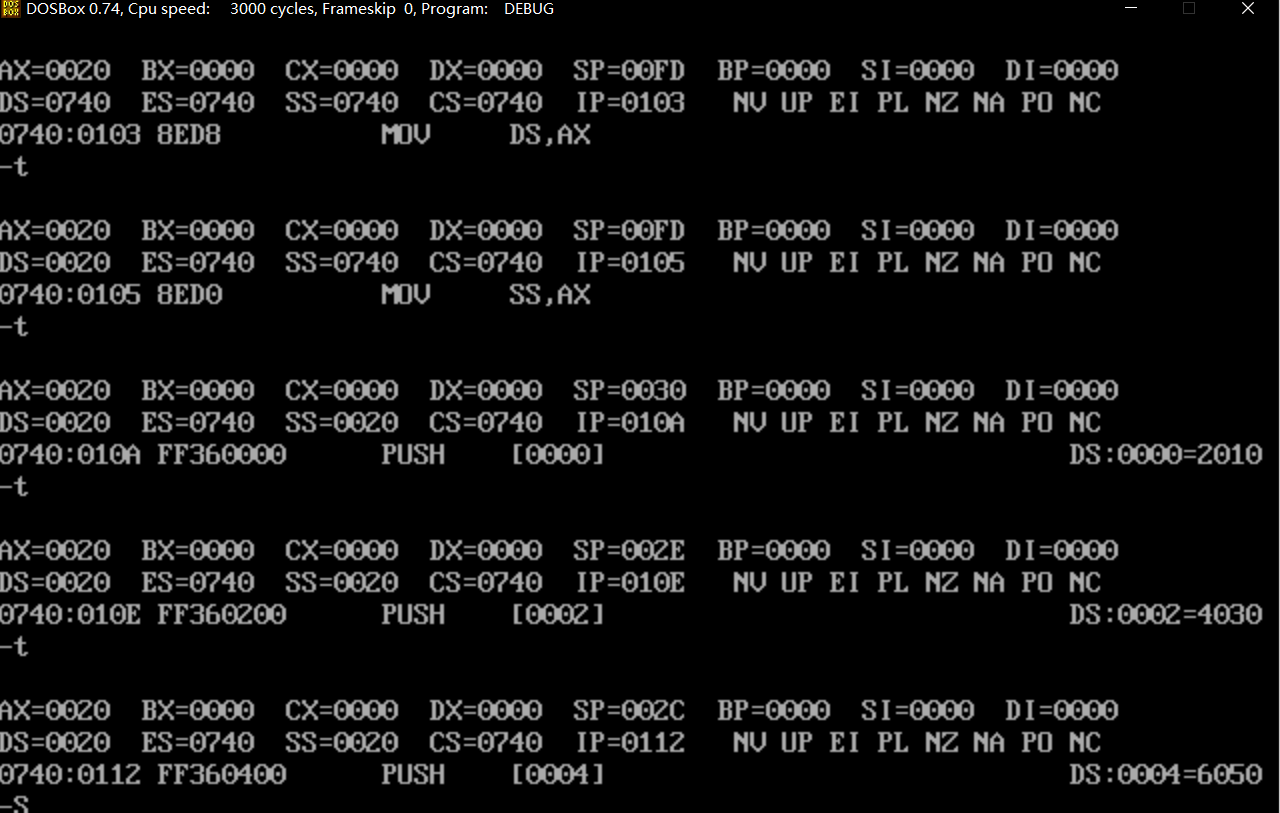

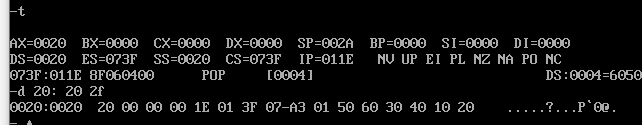

问题2：单步调试到汇编指令 push [6] 执行结束， pop [6] 执行之前，使用 d 20:20 2f 查看此

时栈空间数据，给出实验截图。

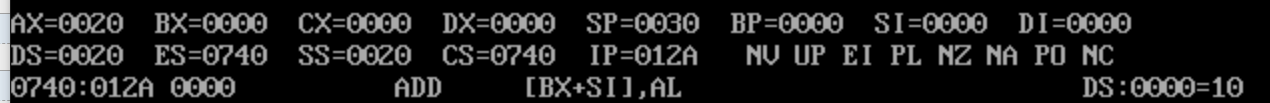

问题3：汇编指令 pop [0] 执行结束后， pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此

时数据空间内的数据是否有变化。给出实验截图。

无变化

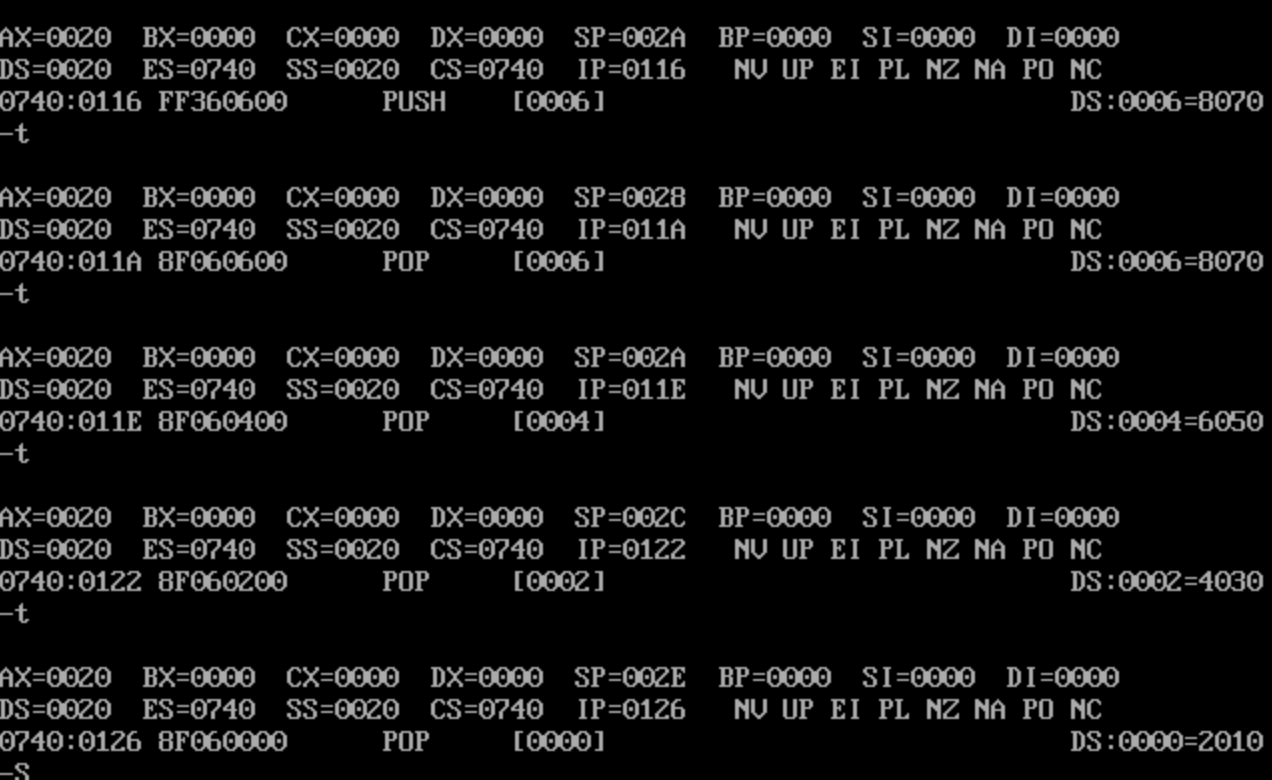

问题4：如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7

查看此时数据空间内的数据是否有变化。给出实验截图。

有变化

5. 实验任务5

回答问题1和问题2。

问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov sp, 30 是什么时候执行的？



不是，是在执行mov ss, ax时执行的

问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通 过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

在入栈操作之后变化

6.实验任务6

程序源码

assume cs:code

code segment
start:
    mov cx,10
    mov dl,'0'
s:  mov ah,2
    int 21h
    add dl,1
    loop s

    mov ah,4ch
    int 21h
code ends
end start

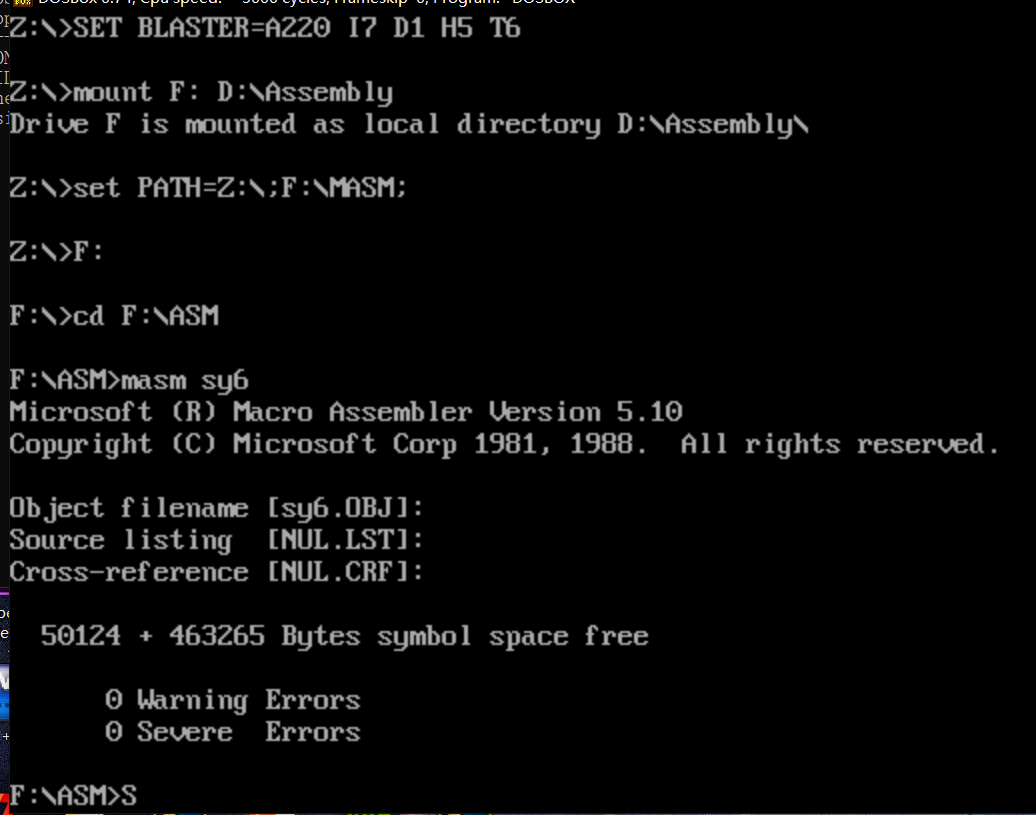

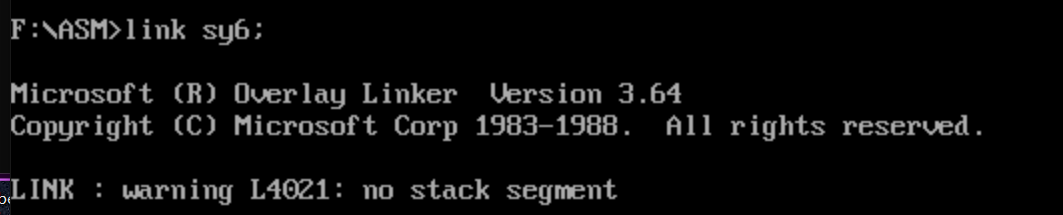

给出使用masm、link对程序汇编链接过程截图，以及，运行可执行程序task5.exe的运行结果截图

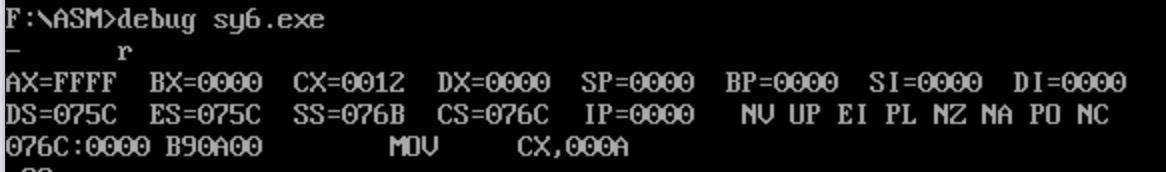

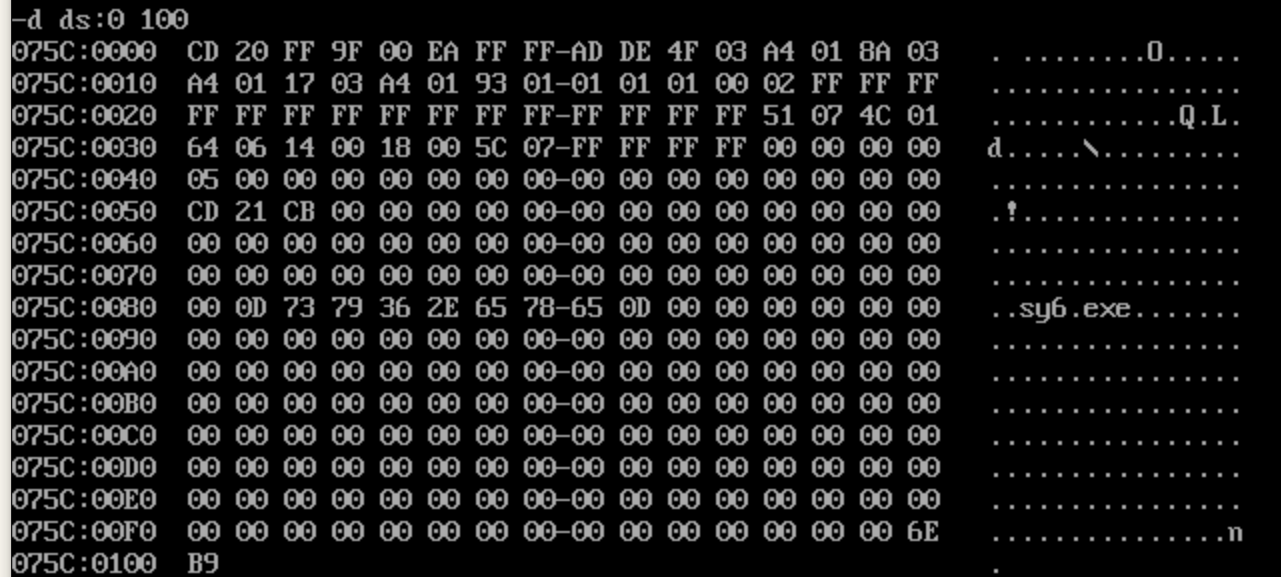

给出在debug中查看task5.exe的程序段前缀PSP的截图。



7. 实验任务7

给出补全后的完整源码。说明程序中两个空填写的依据。

assume cs:code
code segment
    mov ax,cs//需要填入复制前代码段地址
    mov ds,ax
    mov ax,0020h
    mov es,ax
    mov bx,0
    mov cx,18h//
s:    mov al,[bx]
    mov es:[bx],al
    inc bx
    loop s

    mov ax,4c00h
    int 21h
code ends
end

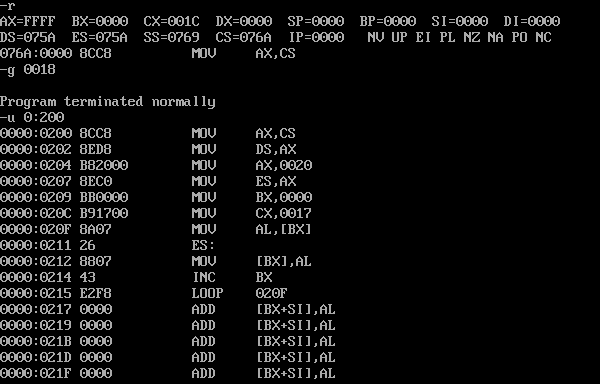

在debug中调试，使用g命令将程序执行到 loop s 之后、 mov ax, 4c00h 之前，然后，使用u命

令对0:200开始的内存单元反汇编，确认是否把task7.asm中line3-line12的代码复制到了目标内存

空间。

给出使用g命令运行到指定点和使用u命令反汇编0:200到复制代码长度这一段内存空间的截图。
