使用GIS生成道路中线

目前网上搜到的实现手段有

（1）道路面生成中线（2）非封闭道路面边界转中线

本次使用（1）

1. 道路矢量面栅格化

1.1 面转栅格

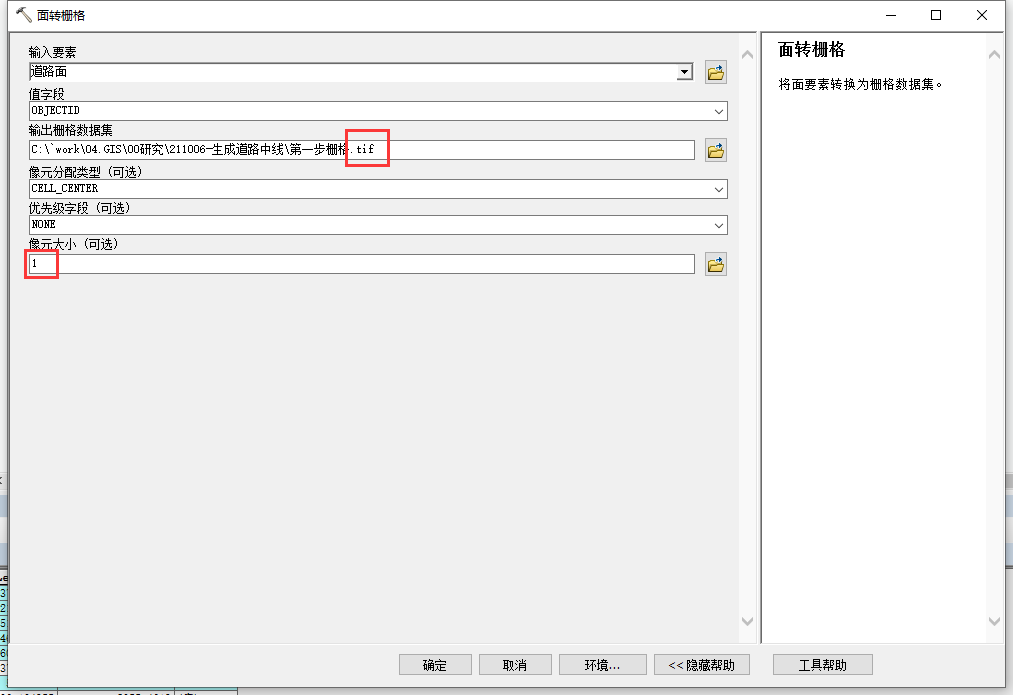

使用“面转栅格”将矢量面转tif，像元大小越小精度越高，目前看来1够用

2021.11.16补充：1精度过高，导致较宽的路口都会无法识别，行政区范围的道路用地目前取3（5会有部分小路栅格不显示）



1.2 重分类

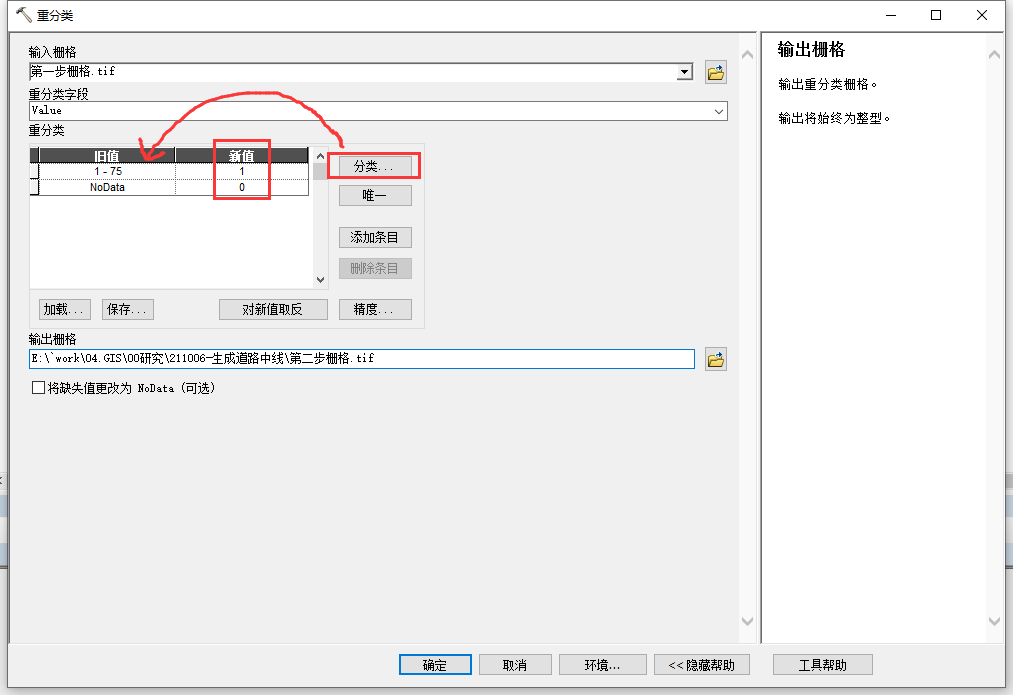

使用“重分类”将第一步栅格图像二值化（只有1和0）





2. 生成中线

2.1 创建线、面图层

线、面各创建1个

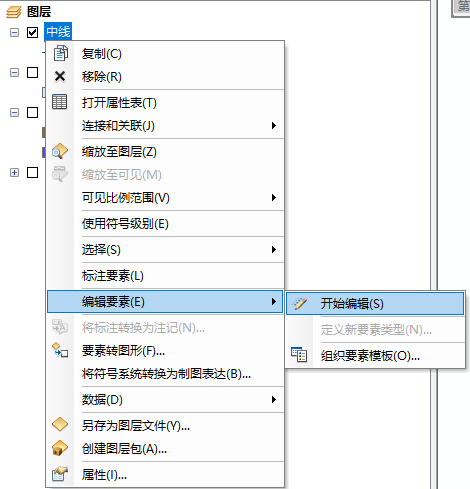

打开（新建）矢量线，开始编辑



2.2 矢量化设置

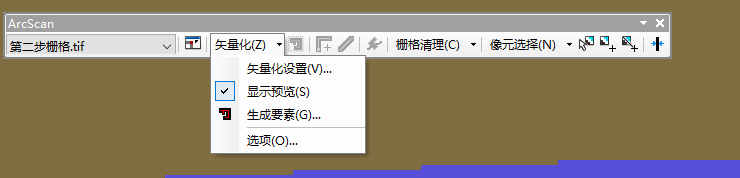

打开ArcScan菜单，显示预览

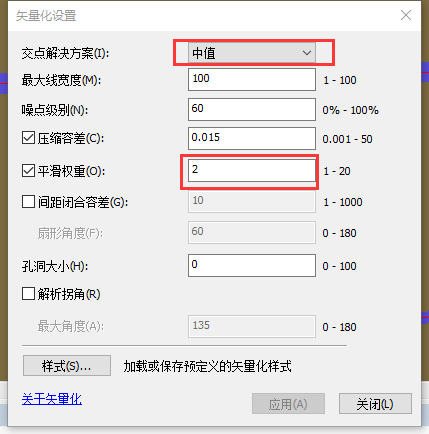

矢量化设置：交点解决方案为中值，平滑权重按需调整



2.3 生成矢量线

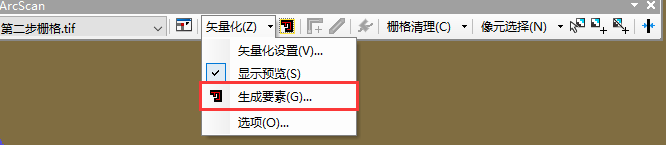

ArcScan生成要素



2022.04.21-同时生成线、面，可以用面数据核对、手动补充一些即时把最大线宽度调为100，仍不能生成中线的区域。

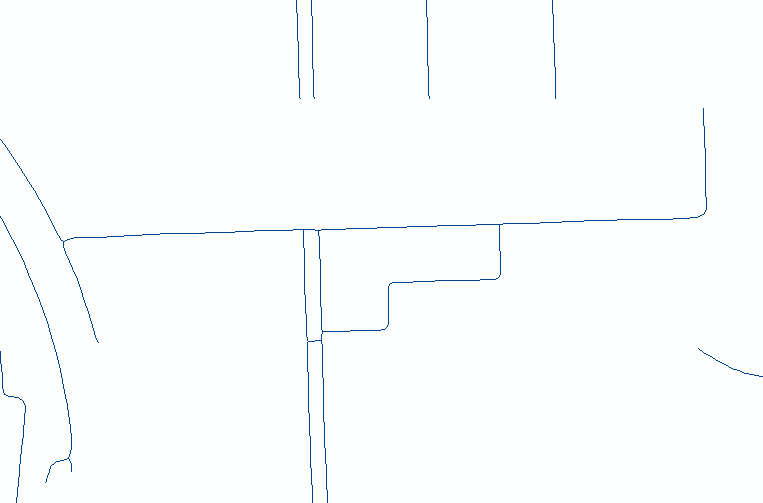

3. 完成



注意事项

栅格需要保存在数据库外，以tif格式放在文件夹中

2022.04.14-不需要专门存储tif格式，存在gdb内还能省空间

ArcScan要先在 自定义-扩展模块 中启用

栅格要二值化

参考

操作流程

gis生成道路中心线_小技巧|获取城市道路CAD

ArcGIS使用ArcScan完成道路边线生成道路中线

ArcScan工具无法启动

学习笔记 :ArcGIS矢量化ArcScan工具条呈灰色无法使用的解决办法

arcgis半自动矢量化的arcscan工具总是灰色的，为什么？

ArcScan中栅格绘画工具为灰色不可用的解决方法



下次尝试其他方法
