2020-10-14 VLAN

1、VLAN

用于在二层交换机上分割广播域的技术，就是VLAN。

通过利用VLAN，我们可以自由设计广播域的构成，提高网络设计的自由度。

2、交换机是如何使用VLAN分割广播域的？

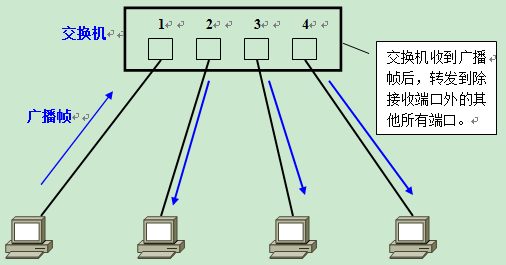

首先，在一台未设置任何VLAN的二层交换机上，任何广播帧都会被转发给除接收端口外的所有其他端口(Flooding)。例如，计算机A发送广播信息后，会被转发给端口2、3、4。

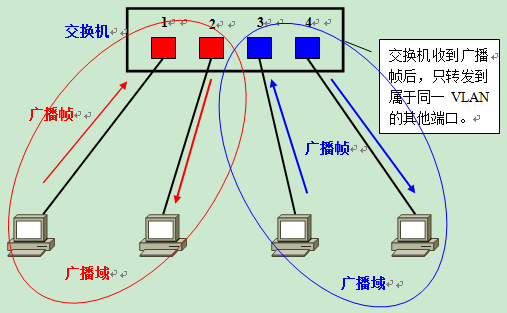

如果在交换机上生成红、蓝两个VLAN;同时设置端口1、2属于红色VLAN、端口3、4属于蓝色VLAN。再从A发出广播帧的话，交换机就只会把它转发给同属于一个VLAN的其他端口——也就是同属于红色VLAN的端口2，不会再转发给属于蓝色VLAN的端口。

同样，C发送广播信息时，只会被转发给其他属于蓝色VLAN的端口，不会被转发给属于红色VLAN的端口。





 VLAN通过限制广播帧转发的范围分割了广播域。上图中为了便于说明，以红、蓝两色识别不同的VLAN，在实际使用中则是用“VLAN ID”来区分的。

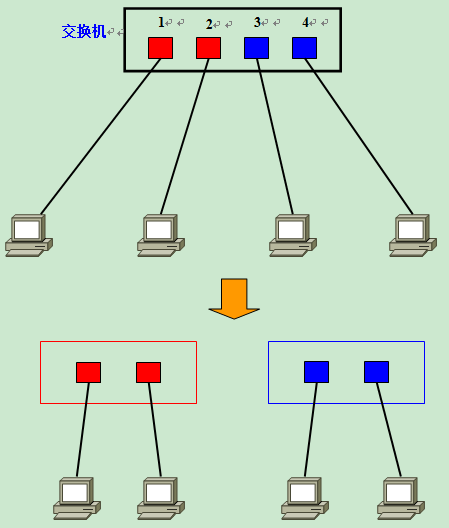

直观地描述VLAN的话，我们可以把它理解为将一台交换机在逻辑上分割成了数台交换机。在一台交换机上生成红、蓝两个VLAN，也可以看作是将一台交换机换做一红一蓝两台虚拟的交换机。





 但是，VLAN生成的逻辑上的交换机是互不相通的。因此，在交换机上设置VLAN后，如果未做其他处理，VLAN间是无法通信的。

3、需要VLAN间通信时怎么办？

VLAN是广播域。而通常两个广播域之间由路由器连接，广播域之间来往的数据包都是由路由器中继的。因此，VLAN间的通信也需要路由器提供中继服务，这被称作“VLAN间路由”。不同VLAN间互相通信时需要用到路由功能。

4、VLAN的访问链接(Access Link)

4.1.交换机的端口类型

交换机的端口，可以分为以下两种：

(1)访问链接(Access Link)

(2)汇聚链接(Trunk Link)

4.2访问链接

访问链接，指的是“只属于一个VLAN，且仅向该VLAN转发数据帧”的端口。在大多数情况下，访问链接所连的是客户机。

通常设置VLAN的顺序是：

(1)生成VLAN

(2)设定访问链接(决定各端口属于哪一个VLAN)

设定访问链接的手法，可以是事先固定的、也可以是根据所连的计算机而动态改变设定。前者被称为“静态VLAN”、后者自然就是“动态VLAN”了。

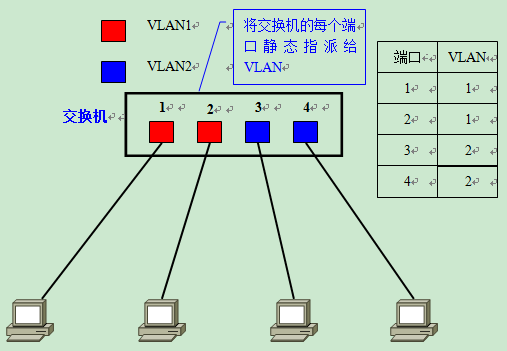

 静态VLAN——基于端口

静态VLAN又被称为基于端口的VLAN(PortBased VLAN)。顾名思义，就是明确指定各端口属于哪个VLAN的设定方法。



 动态VLAN

动态VLAN则是根据每个端口所连的计算机，随时改变端口所属的VLAN。这就可以避免上述的更改设定之类的操作。动态VLAN可以大致分为3类：

(1)基于MAC地址的VLAN(MAC Based VLAN)

(2)基于子网的VLAN(Subnet Based VLAN)

(3)基于用户的VLAN(User Based VLAN)

其间的差异，主要在于根据OSI参照模型哪一层的信息决定端口所属的VLAN。

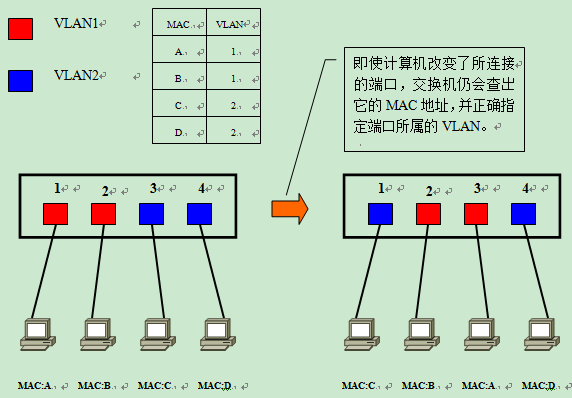

基于MAC地址的VLAN

基于MAC地址的VLAN，就是通过查询并记录端口所连计算机上网卡的MAC地址来决定端口的所属。假定有一个MAC地址“A”被交换机设定为属于VLAN “10”，那么不论MAC地址为“A”的这台计算机连在交换机哪个端口，该端口都会被划分到VLAN 10中去。计算机连在端口1时，端口1属于VLAN 10;而计算机连在端口2时，则是端口2属于VLAN 10。

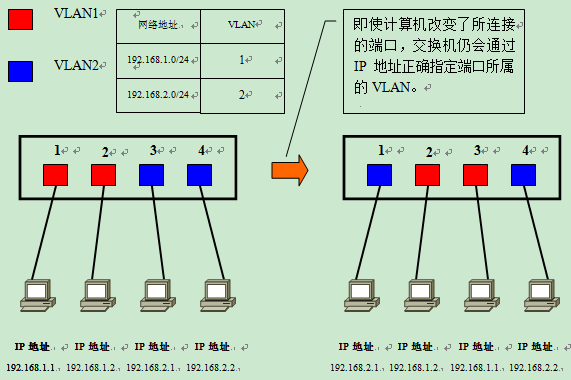

基于IP地址的VLAN

基于子网的VLAN，则是通过所连计算机的IP地址，来决定端口所属VLAN的。不像基于MAC地址的VLAN，即使计算机因为交换了网卡或是其他原因导致MAC地址改变，只要它的IP地址不变，就仍可以加入原先设定的VLAN。



 基于用户的VLAN，则是根据交换机各端口所连的计算机上当前登录的用户，来决定该端口属于哪个VLAN。这里的用户识别信息，一般是计算机操作系统登录的用户，比如可以是Windows域中使用的用户名。这些用户名信息，属于OSI第四层以上的信息。

VLAN的汇聚链接(Trunk Link)

1.需要设置跨越多台交换机的VLAN时……

到此为止，我们学习的都是使用单台交换机设置VLAN时的情况。那么，如果需要设置跨越多台交换机的VLAN时又如何呢?

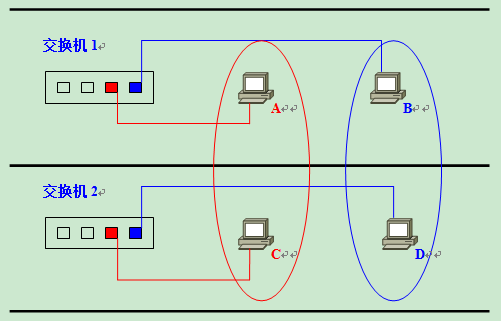

在规划企业级网络时，很有可能会遇到隶属于同一部门的用户分散在同一座建筑物中的不同楼层的情况，这时可能就需要考虑到如何跨越多台交换机设置VLAN的问题了。假设有如下图所示的网络，且需要将不同楼层的A、C和B、D设置为同一个VLAN。

这时最关键的就是“交换机1和交换机2该如何连接才好呢?”

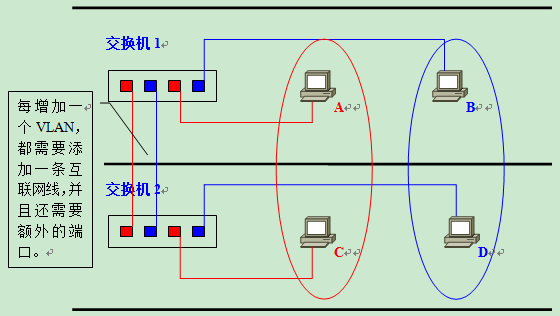

最简单的方法，自然是在交换机1和交换机2上各设一个红、蓝VLAN专用的接口并互联了。
