stereoRectify中的 P1 P2是将世界坐标系转到了什么坐标系

在OpenCV的stereoRectify函数中，输出的投影矩阵P1和P2将世界坐标系转换到了校正后的相机坐标系，具体来说是：

1. 坐标系转换流程：

   • 原始世界点 (X,Y,Z)
   • 通过P1/P2 → 校正后的相机坐标系 (u,v,w)

2. 关键特性：

   • P1(左相机)和P2(右相机)是3×4投影矩阵
   • 它们已经包含了立体校正（rectification）的旋转矩阵R
   • 输出坐标系的x轴与基线平行（极线水平对齐）

3. 数学表示：

   [u, v, w]^T = P * [X, Y, Z, 1]^T


   其中：

   • u/w和v/w得到校正后的像素坐标
   • w实际上等于校正后坐标系中的Z值

4. 与传统投影矩阵的区别：

   • 普通投影矩阵：世界→原始像素坐标系
   • P1/P2：世界→校正后的像素坐标系
   • 包含了双目系统的基线信息（P2的第4列包含Tx/f）

典型场景中，如果用reprojectImageTo3D计算视差图的三维坐标，得到的点云已经是校正后坐标系下的表示。如果需要原始相机坐标系的点云，需要应用校正旋转矩阵的逆变换。

建议使用时注意：

1. 这个坐标系以左相机光心为原点
2. X轴向右，Y轴向下，Z轴向前
3. 极线完全水平对齐，便于立体匹配

用reprojectImageTo3D计算视差图的三维坐标XYZ后，我想将XYZ转换回相机坐标系，怎么计算？

要将 reprojectImageTo3D 计算出的三维坐标（校正后坐标系）转换回原始相机坐标系，需明确以下关键点并分步操作：

---

1. 坐标系关系

• 校正后坐标系 (X_rect, Y_rect, Z_rect)：
  由 reprojectImageTo3D(disparity, Q) 直接得到，已通过立体校正旋转（R1/R2）对齐极线。
• 原始相机坐标系 (X_cam, Y_cam, Z_cam)：
  校正前的相机坐标系，Z轴指向光轴方向。

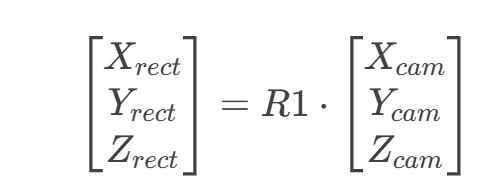

二者的关系为：

其中 R1 是 stereoRectify 返回的左相机校正旋转矩阵。

---

2. 转换步骤

方法一：直接逆旋转

import numpy as np
import cv2

# 假设已通过 stereoRectify 获取 R1, R2, P1, P2, Q
points_3d_rect = cv2.reprojectImageTo3D(disparity_map, Q)  # 校正后坐标系

# 转换为原始左相机坐标系
R1_inv = cv2.Rodrigues(R1)[0].T  # R1的逆矩阵（旋转矩阵的转置）
points_3d_cam = np.einsum('ij,hwj->hwi', R1_inv, points_3d_rect)  # 批量矩阵乘法

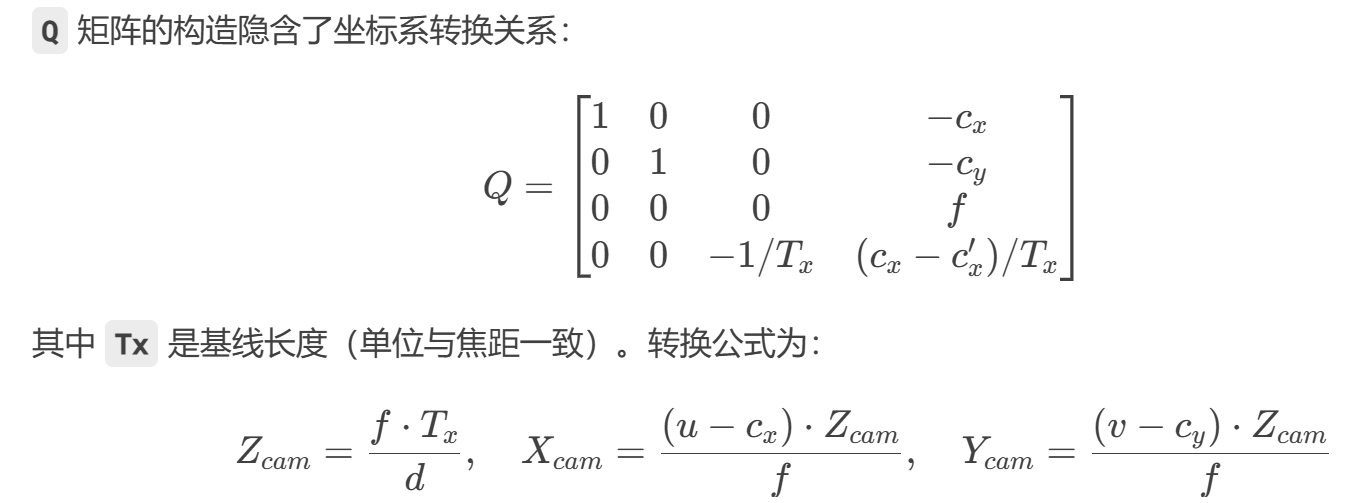

方法二：从 Q 矩阵推导

可直接从视差 d 和像素坐标 (u,v) 计算原始相机坐标，无需显式使用 R1。

---

3. 验证方法

1. 投影一致性检查
   将转换后的 (X_cam, Y_cam, Z_cam) 用原始相机内参矩阵 K 投影，应得到原始图像坐标：

   # 假设 K 是原始相机内参矩阵
   point_cam = np.array([X_cam, Y_cam, Z_cam])
   projected = K @ point_cam
   projected /= projected[2]  # 齐次坐标归一化
   print("投影像素坐标:", projected[:2])  # 应与原始匹配点一致


2. 深度方向验证
   确保 Z_cam 为正且符合实际场景尺度（如人脸检测中典型值 0.5~2米）。

---

4. 注意事项

• 旋转矩阵的维度：
  R1 是 3x3 矩阵，需确保与坐标点乘法维度匹配。
• 右相机坐标系：
  若需转到右相机坐标系，需额外减去基线平移 T（来自 stereoRectify）：

  points_3d_cam_right = (cv2.Rodrigues(R2)[0].T @ points_3d_rect.T).T - T


• 单位统一：
  确保 Q 中的 Tx 与相机标定的物理基线一致（毫米/米）。

---

总结

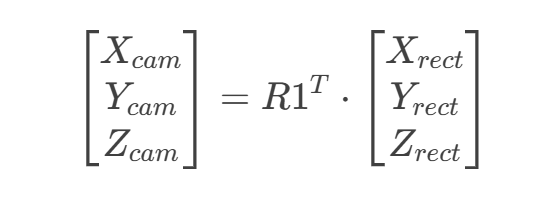

• 核心公式：


• 推荐方法：
  直接对 reprojectImageTo3D 的结果左乘 R1 的逆矩阵（R1.T），简单高效。

• 应用场景：
  后续处理（如目标检测、SLAM）通常需要原始相机坐标系下的点云。

reprojectImageTo3D(disparity, Q)得到的XYZ是世界坐标吗？

reprojectImageTo3D(disparity, Q) 返回的三维坐标 (X, Y, Z) 既不是世界坐标系，也不是原始相机坐标系，而是校正后的左相机坐标系下的坐标。以下是关键解析：

---

1. 坐标系本质

坐标系类型	说明
校正后左相机坐标系	reprojectImageTo3D 的输出坐标系，原点在左相机光心，但坐标轴经过立体校正旋转（极线对齐）
原始左相机坐标系	校正前的相机坐标系，Z轴沿光轴方向
世界坐标系	用户定义的全局坐标系，需通过相机外参（R, t）转换得到

---

2. 坐标转换关系

（1）校正后坐标 → 原始相机坐标

通过校正旋转矩阵的逆变换：

import cv2
import numpy as np

# 假设已通过 stereoRectify 获取 R1 (左相机校正旋转矩阵)
points_3d_rect = cv2.reprojectImageTo3D(disparity, Q)  # 校正后坐标 (X_rect, Y_rect, Z_rect)
R1_inv = cv2.Rodrigues(R1)[0].T  # R1的逆矩阵
points_3d_cam = np.einsum('ij,hwj->hwi', R1_inv, points_3d_rect)  # 原始左相机坐标

（2）原始相机坐标 → 世界坐标

需通过相机外参（旋转矩阵 R 和平移向量 t）：

# 假设 R 和 t 是左相机的外参（从世界坐标系到相机坐标系）
R_world_to_cam = R  # 3x3 旋转矩阵
t_world_to_cam = t  # 3x1 平移向量

# 将点云转换到世界坐标系
points_3d_world = np.einsum('ij,hwj->hwi', R_world_to_cam.T, points_3d_cam - t_world_to_cam)

---

3. 关键区别

方法	输出坐标系	是否需要额外转换
reprojectImageTo3D	校正后左相机坐标系	需用 R1 转原始相机坐标系
手动计算（Z=f*T/d）	原始左相机坐标系	可直接用于后续处理

---

4. 为什么不是世界坐标？

• Q矩阵不包含世界坐标系信息：
  Q 仅包含立体校正参数（基线 Tx、焦距 f、主点 (cx, cy)），无世界坐标系的外参（R, t）。
• 默认原点在左相机：
  若未提供世界坐标系的外参，所有坐标均相对于左相机光心。

---

5. 验证方法

# 检查校正后坐标的X轴是否平行于基线（极线水平）
print("校正后坐标系中基线的方向:", R1 @ np.array([1, 0, 0]))  # 应接近 [1, 0, 0]

# 验证Z_cam方向
test_point = np.array([0, 0, 1, 1])  # 假设Z=1米的点
projected = (P1 @ test_point.T).T    # 投影到校正图像
projected /= projected[2]            # 归一化
print("投影像素坐标:", projected[:2])  # 应与实际观测一致

---

总结

• ✅ reprojectImageTo3D 输出的是校正后左相机坐标系，非世界坐标。
• 🔄 转原始相机坐标：左乘 R1.T（R1 来自 stereoRectify）。
• 🌍 转世界坐标：需额外应用相机外参 (R, t) 的逆变换。
• ⚠️ 注意：若未标定世界坐标系，所有坐标均为相机相对坐标。
