实验1 8086汇编指令编码和调试

实验任务1

略



实验任务2

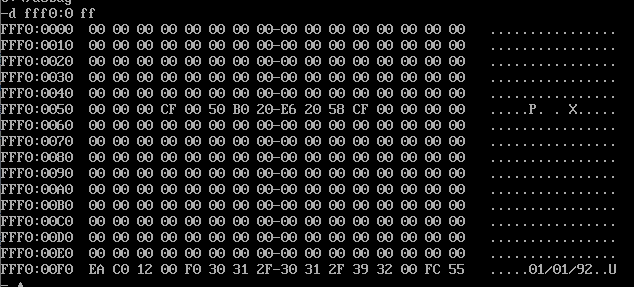

(1)使用d命令查看生产日期，因为其内存为FFF00H~FFFFFH，也就是地址为FFF0:0开始的FF个内存单元，使用d命令d fff0:0 ff可以查看。得到结果如图所示。该生产日期为dos虚拟的生产日期，1992年1月1日。

使用e命令修改生产日期内存单元处的值，再使用d命令查看，发现修改不成功。

 究其原因，是因为8086CPU的RAM地址空间为00000H~9FFFFH，而题目所给的FFF00H~FFFFFH位于C0000~FFFFF地址空间，该地址空间属于ROM空间，自然无法修改。



实验任务3

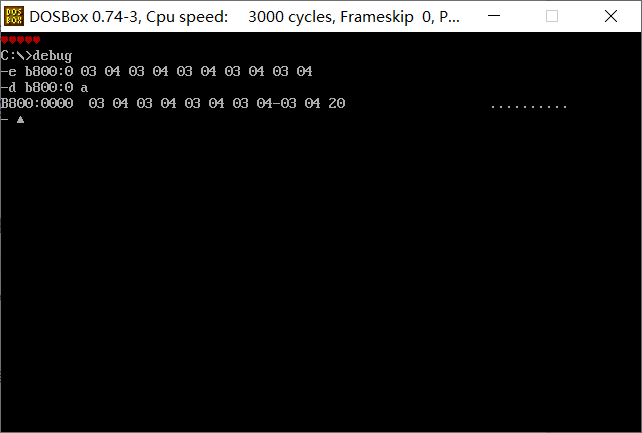

执行题目所给的e命令，使用d命令查看修改后的内存单元信息，发现数据已经成功写入，并且由于是在显存地址空间内写入的，所以会在屏幕上方显示出数据。

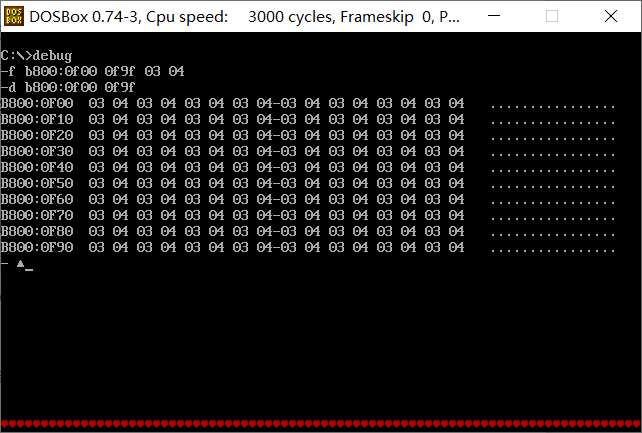

 执行题目第二部分所给的f命令，使用d命令查看修改后的内存单元信息，发现数据已经成功写入，并且由于是在显存地址空间内写入的，所以会在屏幕下方显示出数据。

 在执行本题的时候一开始遇到了错误，程序执行到了下方显示数据的区域后再执行指令的话就会覆盖刚刚写入的数据，这样会导致内存空间的数据被修改。

同理，使用f命令也可以修改其他内存地址的地址空间。





实验任务4

(1)填空

执行push [0]后，(sp)=2E

执行push [2]后，(sp)=2C

执行push [4]后，(sp)=2A

执行push [6]后，(sp)=28

执行pop[6]后，(sp)=2A

执行pop[4]后，(sp)=2C

执行pop[2]后，(sp)=2E

执行pop[0]后，(sp)=30



(2)回答问题

1.问题1：题目要求是把00220H ~ 0022fH用作栈空间。指令 mov ss, ax 和 mov sp, 30 执行后， 栈顶的逻辑地址和物理地址分别是？

答:

mov ss,ax执行后，栈顶的逻辑地址为0022:00FD，物理地址为0031DH

mov sp,30执行后，栈顶的逻辑地址为0022:0030，物理地址为00230H

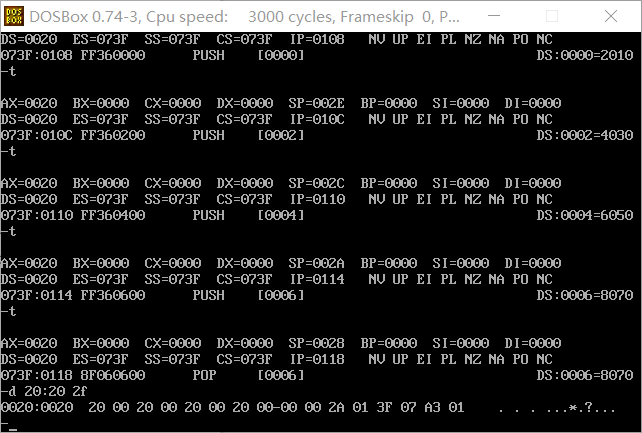

2.单步调试到汇编指令 push [6] 执行结束， pop [6] 执行之前，使用 d 20:20 2f 查看此 时栈空间数据，给出实验截图。

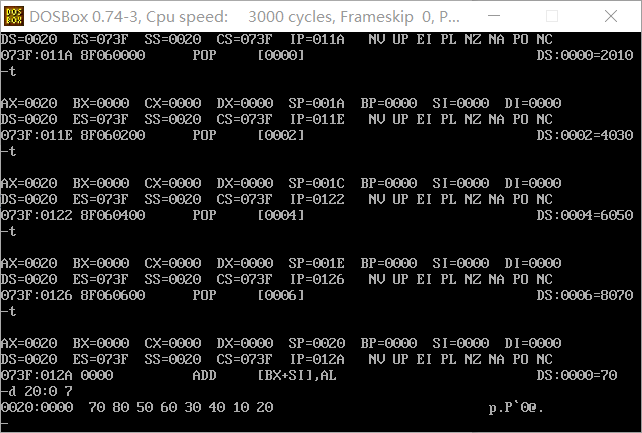

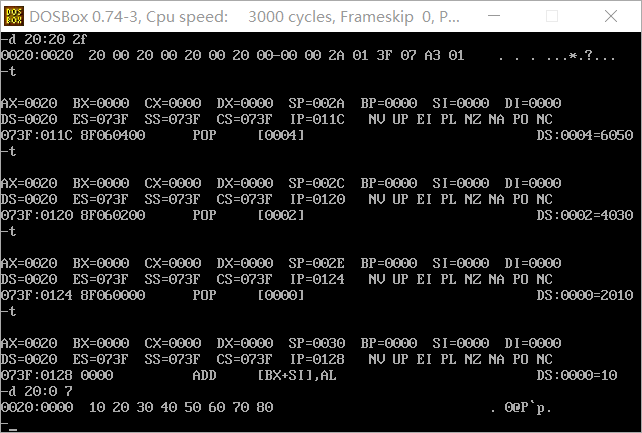

 3.pop [0] 指令执行结束后，使用d命令 d 20:0 7 查看此时数据空间内的数据是否有变化。



 4.如果把最后四条指令改成截图中的顺序， pop [6] 指令执行结束后，使用d命令 d 20:0 7 查看此时 数据空间内的数据是否有变化。

有变化，栈要求先入栈的元素后出栈，这里更改了出栈入栈顺序，且更改了栈顶指针的起始位置，数据自然会有变化。



实验任务5

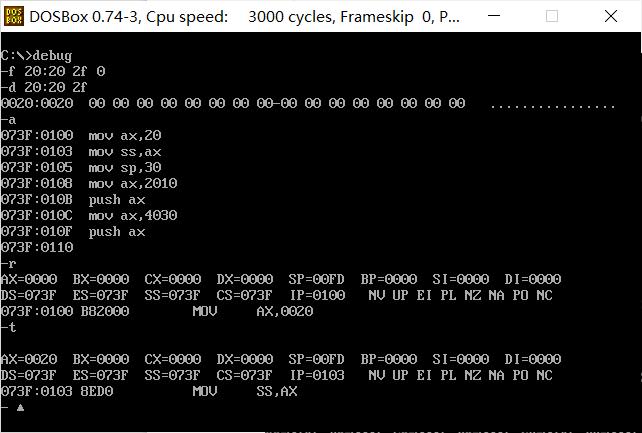

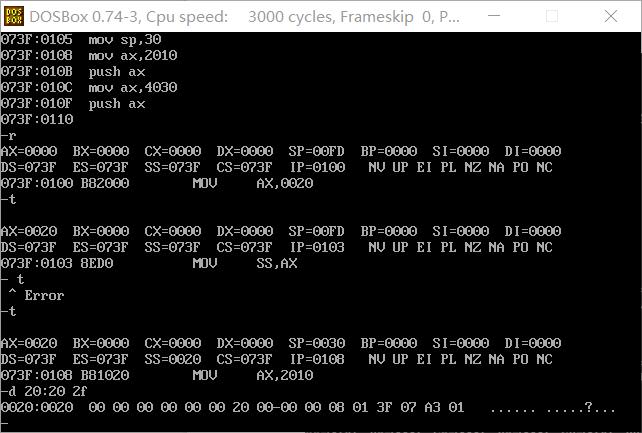

 执行结果如图所示



问题1：使用t命令单步执行 mov ss, ax 时，是单步执行完这一条指令就暂停了吗？后面的指令 mov sp, 30 是什么时候执行的？

答:并不是。后面的mov sp，30也会连带执行。



问题2：根据汇编指令，前三条指令执行后，00220H ~ 0022fH被设置为栈空间。并且，初始时，已通过f命令将初始栈空间全部填充为0。观察单步调试时，栈空间00220H ~ 0022fH内存单元值的变化，特 别是图示中黄色下划线表示出的数据值。根据实验观察，尝试思考和分析原因。

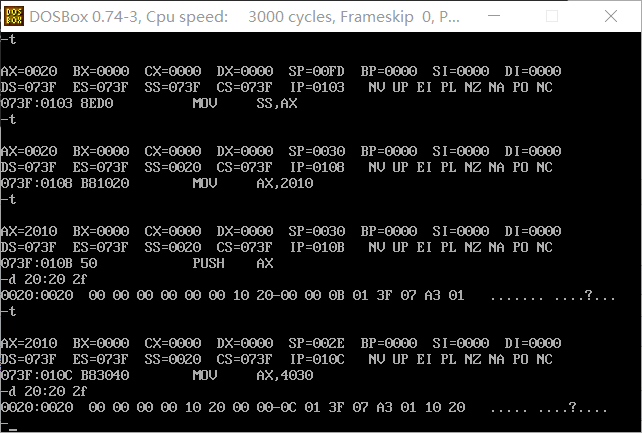

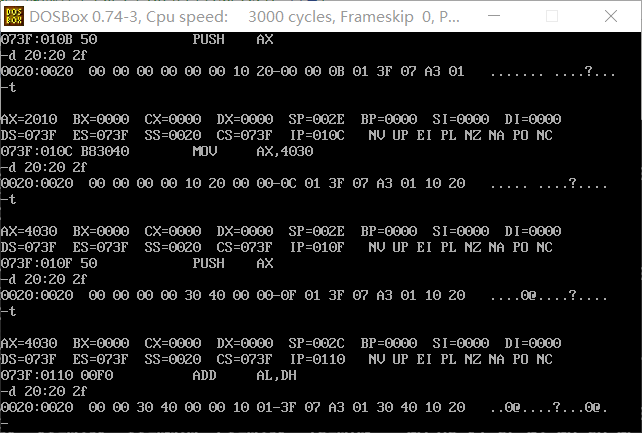

答:继续执行命令，运行结果如图所示



首先是内存单元中的数据。

由于使用t指令来单步执行，在执行过程中当前的栈空间原先存放CPU中的数据，黄色下划线的位置即当前指令所定位的地址。

第一次执行push ax指令后，它将2010H这个字入栈，这个数字取代了原来栈顶指针的01A3，01A3以及之前的数字向地址更小的内存单元顺延。

第二次执行push ax指令后，它将4030H这个字入栈，这个数字则继续取代刚刚01A3的新位置，01A3以及之前的数字继续顺延。

其次是以073F开头的数据。

因为每一次执行t命令指令所指向的地址都会变化，所以每次t命令执行完以后073F以及后面的偏移地址所表示的地址就是指令所在的地址空间。



实验任务六

assume cs:code

code segment
start:
    mov cx, 10
    mov dl, '0'
s: mov ah, 2
    int 21h
    add dl, 1
    loop s

    mov ah, 4ch
    int 21h
code ends
end start

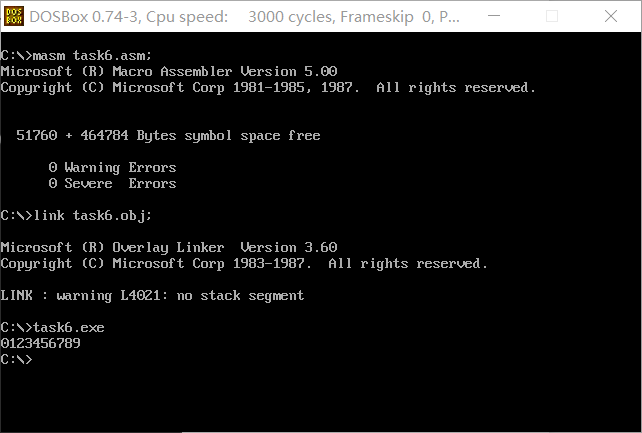

程序汇编、链接运行后的截图如图所示

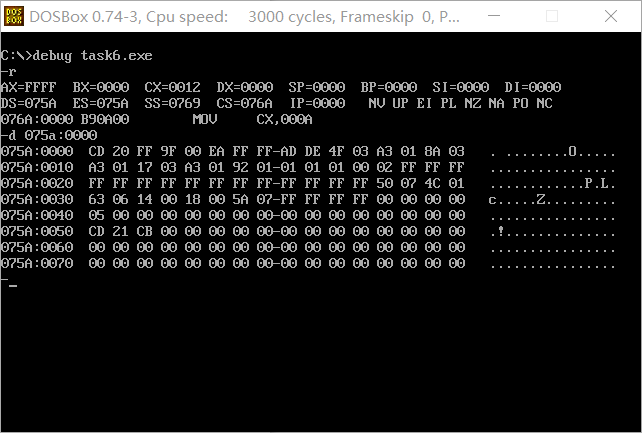

 使用debug调试程序，结果如图所示





实验任务七



assume cs:code
code segment
    mov ax, cs
    mov ds, ax
    mov ax, 0020h
    mov es, ax
    mov bx, 0
    mov cx, 17h
s: mov al, [bx]
    mov es:[bx], al
    inc bx
    loop s

    mov ax, 4c00h
    int 21h
code ends
end



代码如上。

第一个地方填写cs，因为需要将指令复制到寄存器中，所以数据段地址所赋值的地址就是代码段所在的地址值，这里cs用作代码段，所以将cs赋值给ax再将其传递给ds。这样复制的时候不填写偏移地址则默认ds的地址，而ds就是代码段的段地址。

第二个地方填写17H，因为mov指令在寄存器移动的时候占用2个字节的空间，给数字赋值的时候占用3个字节的空间，其余的指令都占用2个字节的空间。相加可得2+2+3+2+3+3+2+2+2+2=23=17H

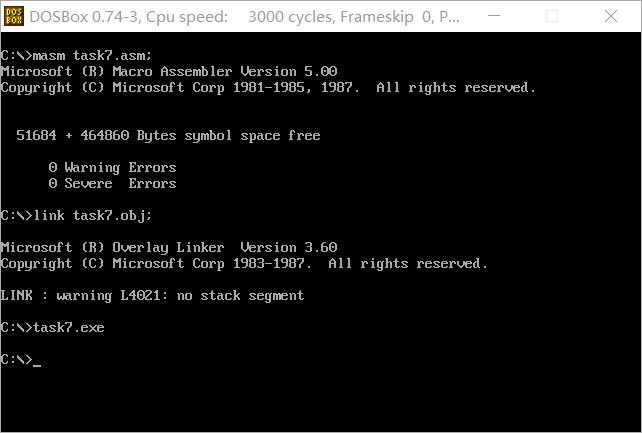

运行结果如图所示

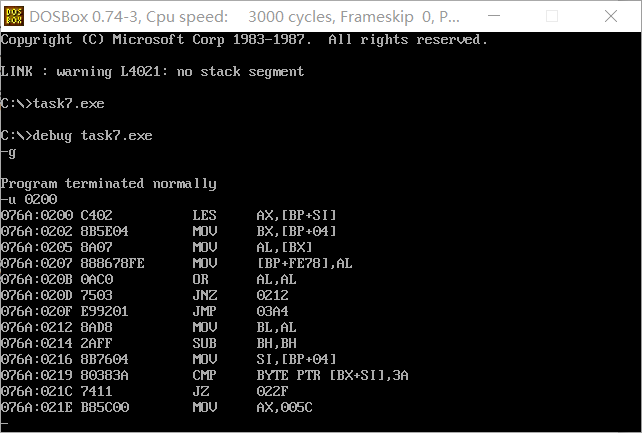

 使用g命令执行，并使用u命令进行反汇编，查看结果如图所示。
