基于 YOLOv8 的高压输电线路（绝缘子、电缆）故障自动识别 [目标检测完整源码]

面向电力巡检的智能视觉方案：基于 YOLOv8 的高压输电线路故障自动识别系统实践

引言：从人工巡检到智能感知

在电力系统运维场景中，高压输电线路长期暴露于复杂自然环境之下，容易受到老化、外力破坏、植被侵扰等多重因素影响。一旦出现电缆破损、绝缘子损坏或植被遮挡，不仅会增加线路损耗，更可能引发严重的安全事故。

传统依赖人工或定期巡检的方式，普遍存在效率低、覆盖面有限、主观依赖强等问题。随着无人机巡检和工业摄像头的大规模应用，如何对海量巡检图像进行快速、准确的自动分析，成为电力行业智能化升级的关键技术问题。

本文围绕这一实际需求，介绍一套 基于 YOLOv8 的高压输电线路故障检测系统，从模型设计、数据训练到可视化应用落地，完整呈现一条工程级实现路径。

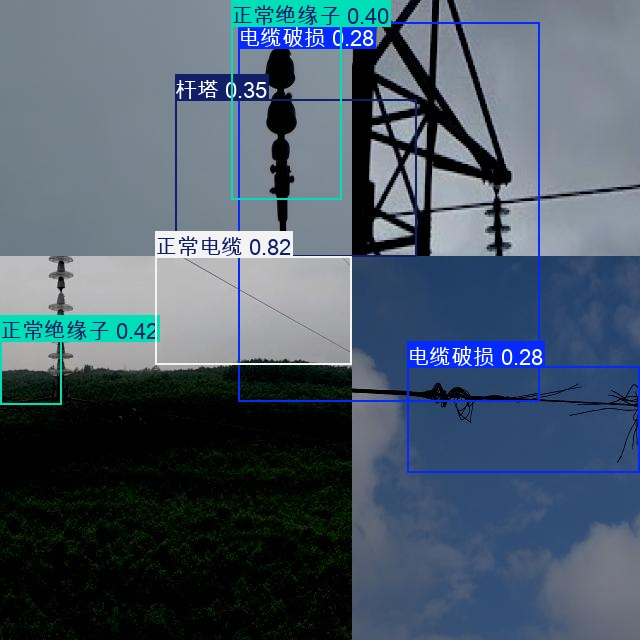

在这里插入图片描述

源码下载与效果演示

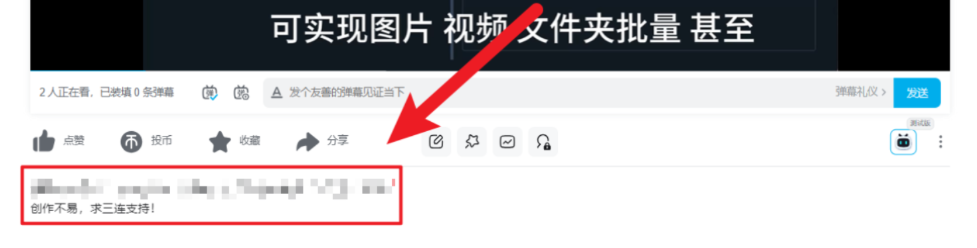

哔哩哔哩视频下方观看：
https://www.bilibili.com/video/BV18xg8zVEgN/?

在这里插入图片描述
包含：

📦完整项目源码

📦 预训练模型权重

🗂️ 数据集地址（含标注脚本

一、系统整体架构设计

整个系统采用“深度学习检测模型 + 桌面端可视化工具”的架构模式，兼顾算法性能与使用友好性。

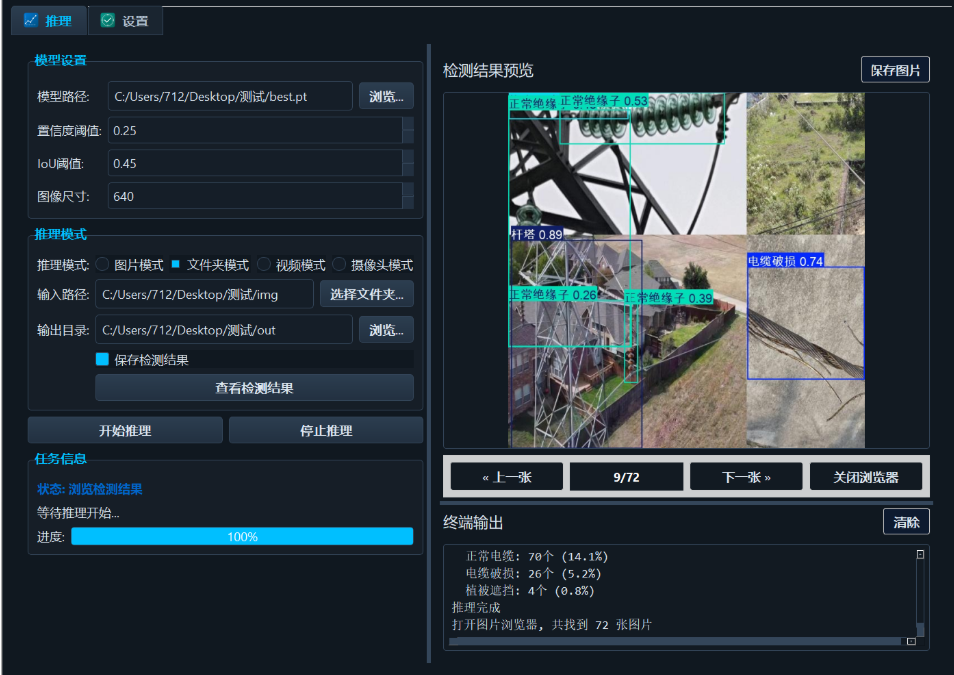

在这里插入图片描述

1. 技术选型说明

  • 检测模型：YOLOv8（Detection 分支）

  • 推理框架：PyTorch + Ultralytics

  • 交互界面：PyQt5

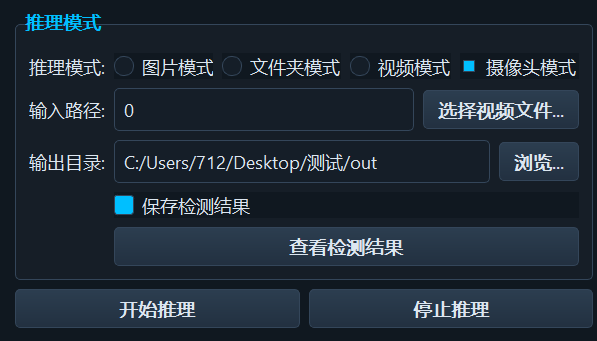

  • 输入源支持：

    • 静态图片
    • 批量图像文件夹
    • 视频文件
    • 实时摄像头 / IPC 流

2. 系统工作流程

  1. 输入图像或视频流
  2. YOLOv8 模型执行目标检测
  3. 输出目标类别、置信度与边界框
  4. PyQt5 界面实时展示与结果保存

这种设计使系统既可用于离线巡检分析，也能胜任在线实时监控场景。

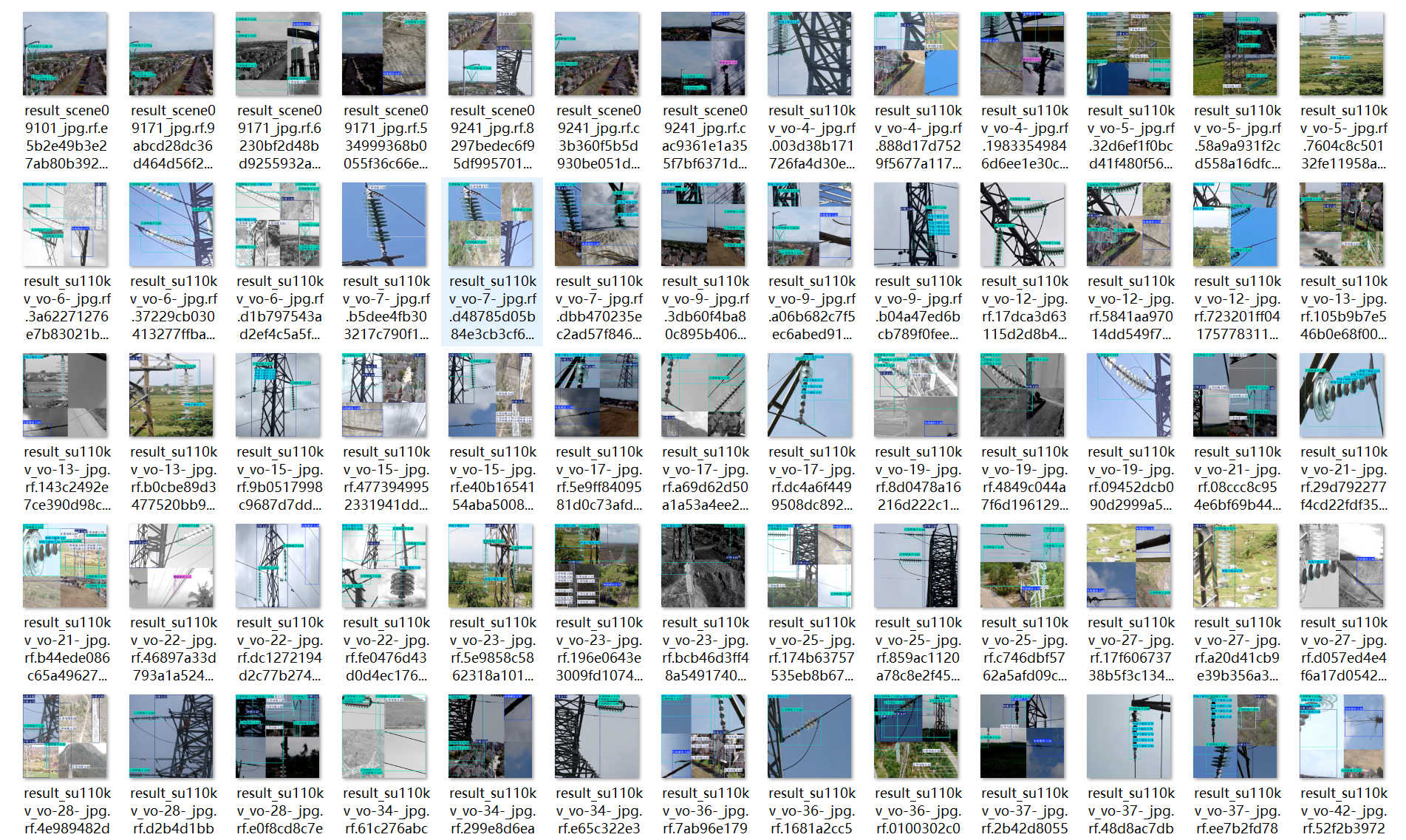

在这里插入图片描述
在这里插入图片描述

二、检测目标定义与业务语义

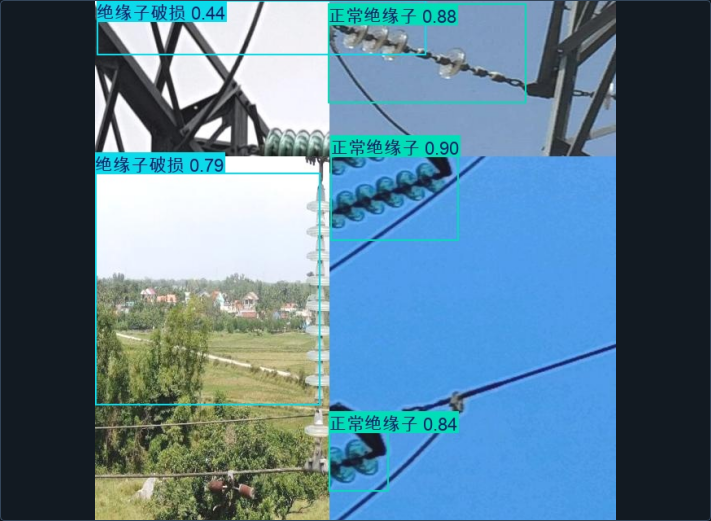

针对输电线路典型风险点，系统定义了 6 类关键检测目标：

  • 电缆破损
  • 绝缘子破损
  • 正常电缆
  • 正常绝缘子
  • 杆塔结构
  • 植被遮挡

这种“异常 + 正常状态并行建模”的策略，有助于模型更好地理解输电线路的整体结构语义，而不仅仅是做简单的缺陷定位。

在这里插入图片描述

三、YOLOv8 在电力巡检场景中的优势

YOLOv8 作为新一代实时目标检测模型，在本项目中展现出明显优势：

  • Anchor-Free 设计：对尺度变化大的目标（如远距离绝缘子）更友好
  • 高推理速度：满足视频流与摄像头实时检测需求
  • 训练与部署流程成熟：易于复现和二次开发
  • 原生支持模型导出：便于后续边缘端或嵌入式部署

在复杂背景（天空、山林、建筑混合）下，模型仍能保持较高的检测稳定性。

四、数据集构建与模型训练实践

1. 数据组织规范

项目采用标准 YOLO 数据集结构：

dataset/
├── images/
│   ├── train/
│   └── val/
├── labels/
│   ├── train/
│   └── val/

每张图像均对应一个标签文件，记录目标类别与归一化后的边界框信息。

2. 训练与评估指标

训练过程中重点关注以下指标：

  • box_loss：目标定位精度
  • cls_loss：类别区分能力
  • mAP@0.5：整体检测性能

当 mAP@0.5 达到较高水平后，模型即可用于实际巡检任务。

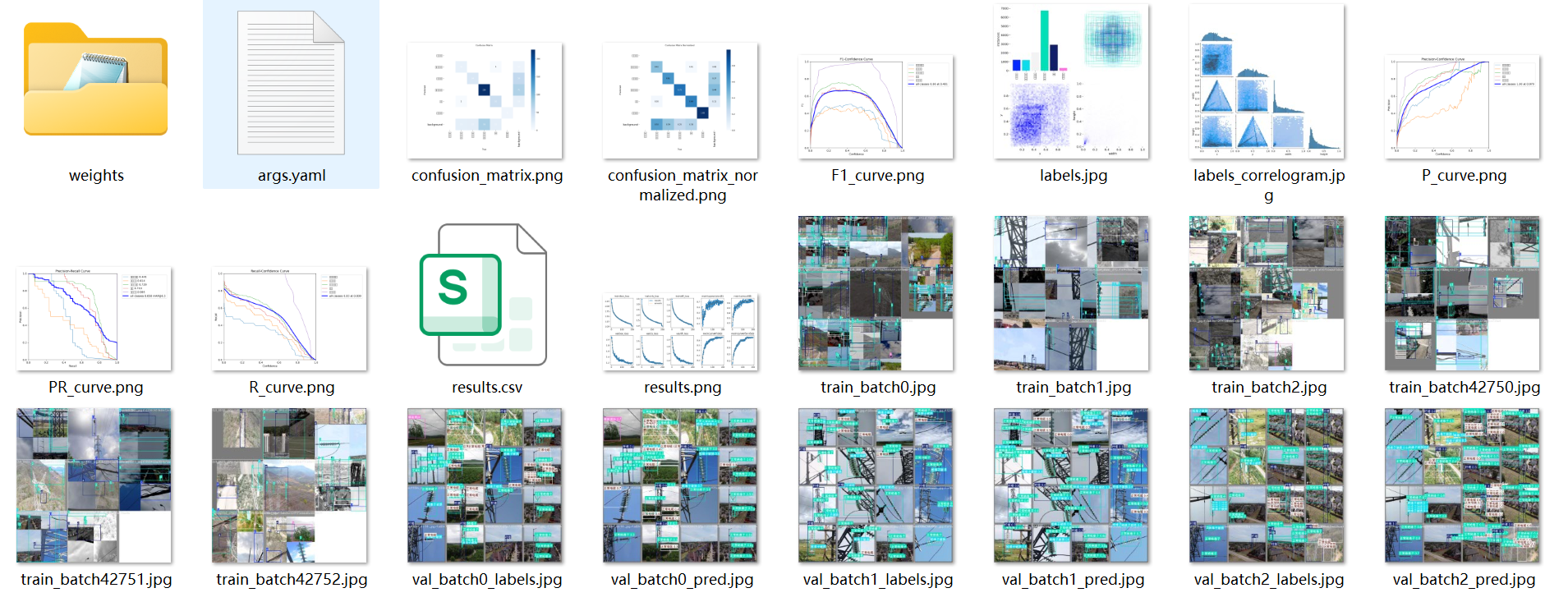

在这里插入图片描述

五、推理部署与可视化系统实现

1. 模型推理示例

from ultralytics import YOLO

model = YOLO("best.pt")
results = model("test.jpg", conf=0.25, save=True)

推理结果包含类别、置信度、坐标信息，可直接用于后续告警或分析。

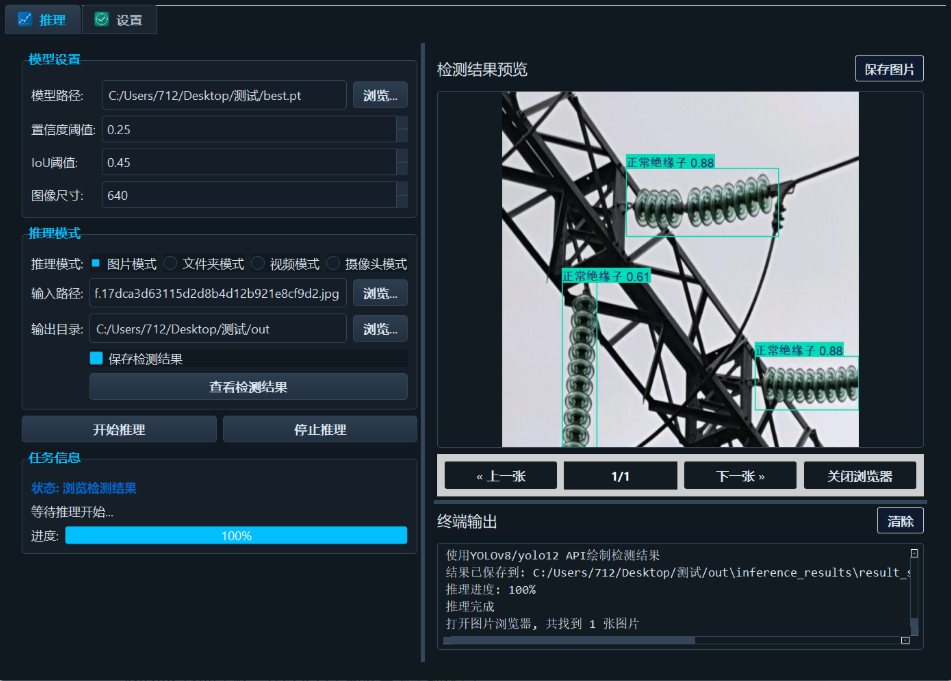

在这里插入图片描述

2. PyQt5 桌面端优势

通过 PyQt5 封装模型推理逻辑，系统实现了：

  • 无需命令行的可视化操作
  • 检测结果实时显示
  • 图片 / 视频 / 日志一键保存
  • 面向非算法人员的友好使用体验

这使模型真正从“算法Demo”转变为“可交付工具”。

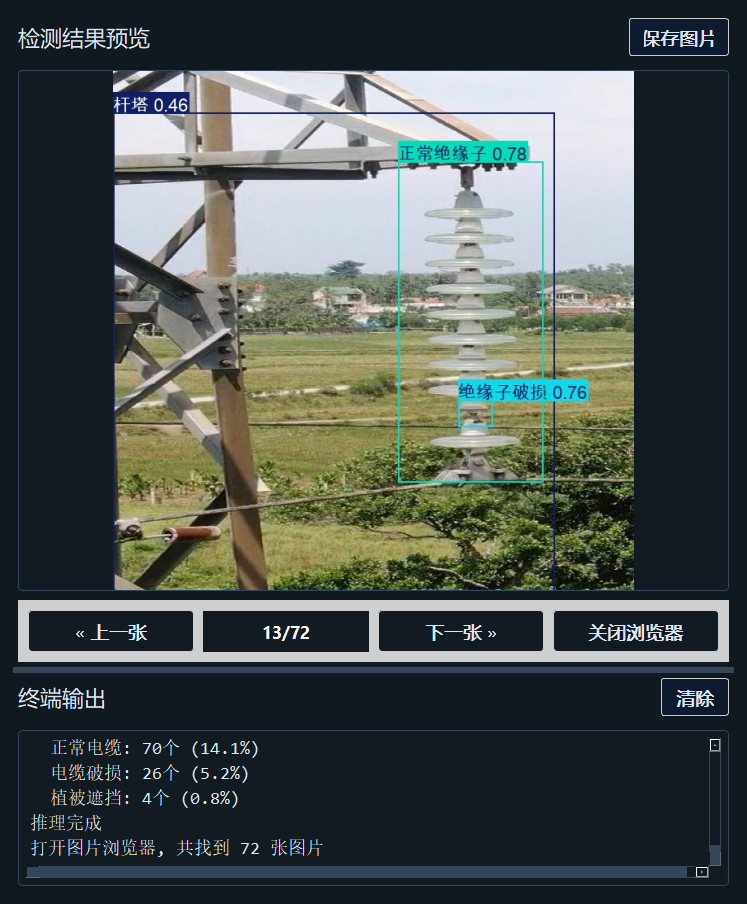

在这里插入图片描述

六、应用场景与扩展方向

1. 典型应用

  • 无人机巡检图像自动筛查
  • 输电线路在线监控预警
  • 运维历史数据分析与复盘

2. 后续可扩展能力

  • 融合红外图像，实现多模态巡检
  • 引入时序分析，检测隐性退化趋势
  • 模型轻量化，部署至边缘设备

在这里插入图片描述

结语

本文从实际电力巡检需求出发，介绍了一套 基于 YOLOv8 的高压输电线路故障检测工程方案。通过将高性能目标检测模型与 PyQt5 可视化系统相结合，构建了一个可训练、可部署、可使用的完整技术闭环。

该方案不仅验证了深度学习在电力巡检场景中的应用价值，也为工业视觉项目的工程化落地提供了可复用的实现范式。随着数据规模与应用场景的进一步扩展，智能巡检系统将在电力安全保障中发挥越来越核心的作用。

本文以高压输电线路智能巡检为核心应用场景，系统阐述了一套基于 YOLOv8 目标检测模型与 PyQt5 可视化系统 的工程化实现方案。通过对电缆破损、绝缘子故障、植被遮挡等关键目标的自动识别，系统有效提升了巡检效率与识别准确性，降低了对人工经验的依赖。从数据构建、模型训练到桌面端部署与实时推理，整体方案具备良好的完整性与可扩展性，可为电力行业的智能巡检、无人机图像分析及工业视觉应用提供具有参考价值的技术路径。
