40.RAID磁盘阵列简介-RAID0+RAID1+RAID5+RAID6+RAID10+RAID50

RAID磁盘阵列

RAID概念

磁盘阵列（Redundant Arrays of Independent Disks，RAID），有“独立磁盘构成的具有冗余能力的阵列”之意。磁盘阵列是由很多价格较便宜的磁盘，以硬件（RAID卡）或软件（MDADM）形式组合成一个容量巨大的磁盘组，利用多个磁盘组合在一起，提升整个磁盘系统效能。利用这项技术，将数据切割成许多区段，分别存放在各个硬盘上。磁盘阵列还能利用同位检查（Parity Check）的观念，在数组中任意一个硬盘故障时，仍可读出数据，在数据重构时，将数据经计算后重新置入新硬盘中

注：RAID可以预防数据丢失，但是它并不能完全保证你的数据不会丢失，所以大家使用RAID的同时还是注意备份重要的数据

RAID的创建有两种方式：软RAID（通过操作系统软件来实现）和硬RAID（使用硬件阵列卡）；在企业中用的最多的是：raid1、raid5和raid10。



RAID常见类型

RAID类型		最低磁盘个数	空间利用率	各自的优缺点
级别	说明
RAID0	条带卷	2+	100%	读写速度快，不容错
RAID1	镜像卷	2	50%	读写速度一般，容错
RAID5	带奇偶校验的条带卷	3+	(n-1)/n	读写速度快，容错，允许坏一块盘
RAID6	带奇偶校验的条带集，双校验	4+	(n-2)/n	读写快，容错，允许坏两块盘
RAID10	RAID1的安全+RAID0的高速	4	50%	读写速度快，容错
RAID50	RAID5的安全+RAID0的高速	6	(n-2)/n	读写速度快，容错



RAID基本思想：把好几块硬盘通过一定组合方式把它组合起来，成为一个新的硬盘阵列组，从而使它能够达到高性能硬盘的要求

RAID有三个关键技术：

镜像：提供了数据的安全性；

chunk条带：（块大小也可以说是条带的粒度），它的存在的就是为了提高I/O，提供了数据并发性

数据的校验：提供了数据的安全

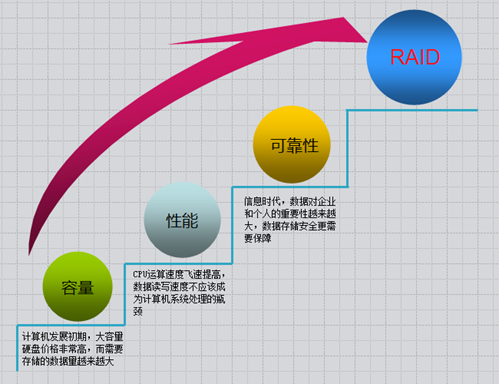

Raid相对于单个磁盘优点：









RAID工作原理.

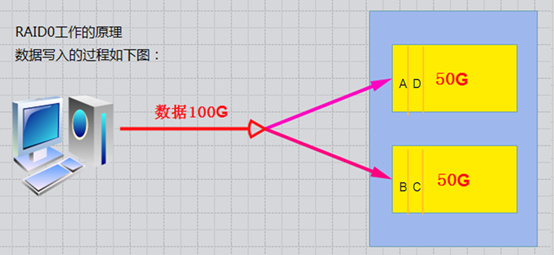

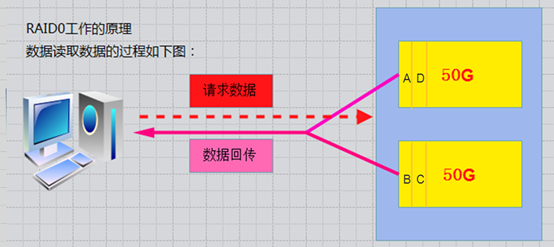

RAID0

条带（strping），也是我们最早出现的RAID模式

需磁盘数量:2块以上(大小最好相同)，是组建磁盘阵列中最简单的一种形式，只需要2块以上的硬盘即可.

特点:成本低，可以提高整个磁盘的性能和吞吐量。RAID 0没有提供冗余或错误修复能力，速度快.

任何一个磁盘的损坏将损坏全部数据；磁盘利用率为100%。

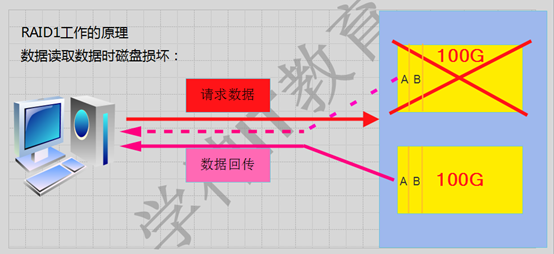

RAID1

原理:是把一个磁盘的数据镜像到另一个磁盘上，也就是说数据在写入一块磁盘的同时，会在另一块闲置的磁盘上生成镜像文件，(同步)

RAID 1 mirroring（镜像卷），至少需要两块硬盘，raid大小等于两个raid分区中最小的容量（最好将分区大小分为一样），数据有冗余，在存储时同时写入两块硬盘，实现了数据备份；

磁盘利用率为50%，即2块100G的磁盘构成RAID1只能提供100G的可用空间。

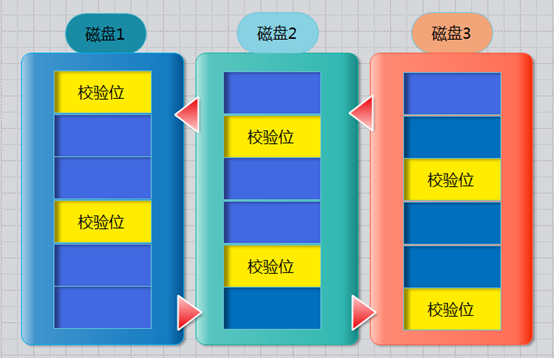

RAID5

需要三块或以上硬盘，可以提供热备盘实现故障的恢复；只损坏一块，没有问题。但如果同时损坏两块磁盘，则数据将都会损坏。空间利用率： (n-1)/n，n表示硬盘数量。







奇偶校验信息的作用:

当RAID5的一个磁盘数据发生损坏后，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。

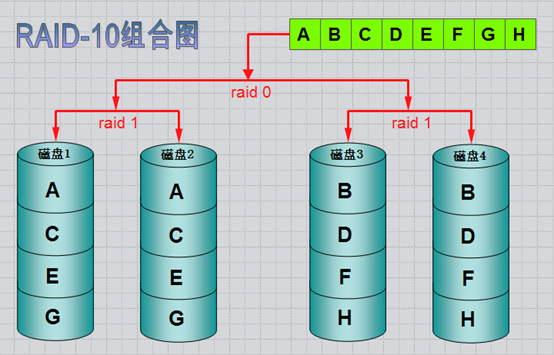

RAID10

RAID 10是将镜像和条带进行两级组合的RAID级别，第一级是RAID1镜像，第二级为RAID 0条带。

比如有8块盘，它是先两两做镜像，形成了新的4块盘，然后对这4块盘做RAID0；当RAID10有一个硬盘受损其余硬盘会继续工作，这个时候受影响的硬盘只有2块。









RAID性价比









RAID硬盘失效处理

一般两种处理方法：热备和热插拔

热备

定义：当冗余的RAID组中某个硬盘失效时，在不干扰当前RAID系统的正常使用的情况下，用RAID系统中另外一个正常的备用硬盘自动顶替失效硬盘，及时保证RAID系统的冗余性

热备盘存在的两种方式：

全局式：备用硬盘为系统中所有的冗余RAID组共享

专用式：备用硬盘为系统中某一组冗余RAID组专用

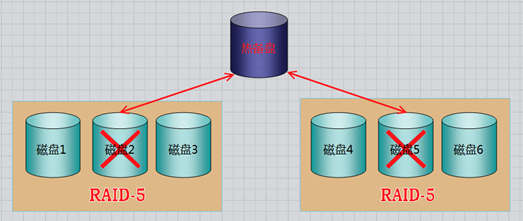

全局式热备盘









热插拔

定义：在不影响系统正常运转的情况下，用正常的物理硬盘替换RAID系统中失效硬盘。
