第三次实验

一、实验目的

1. 能够运用 wireshark 对 OpenFlow 协议数据交互过程进行抓包；
2. 能够借助包解析工具，分析与解释 OpenFlow协议的数据包交互过程与机制。
3. 下载虚拟机软件Oracle VisualBox；
4. 在虚拟机中安装Ubuntu 20.04 Desktop amd64，并完整安装Mininet；

二、实验环境



三、实验要求

四、（一）基本要求

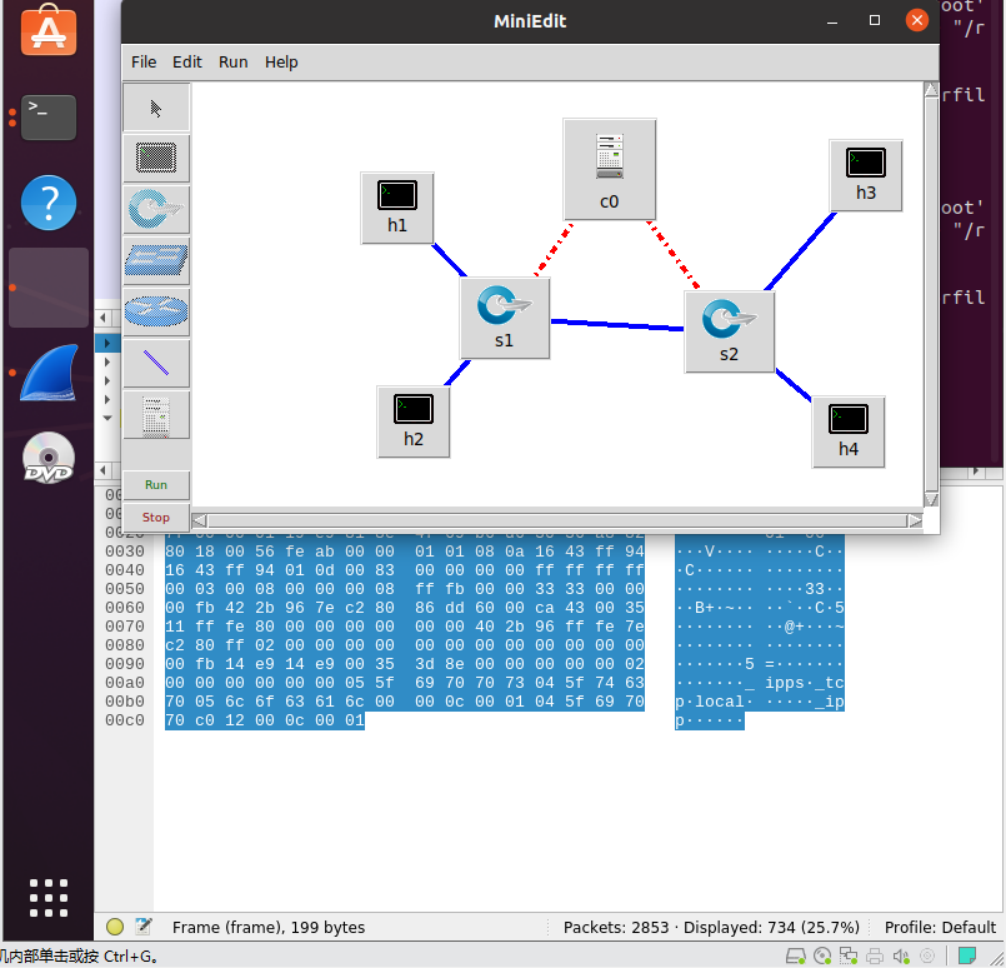

1.搭建下图所示拓扑，完成相关 IP 配置，并实现主机与主机之间的 IP 通信。用抓包软件获取控制器与交换机之间的通信数据包。

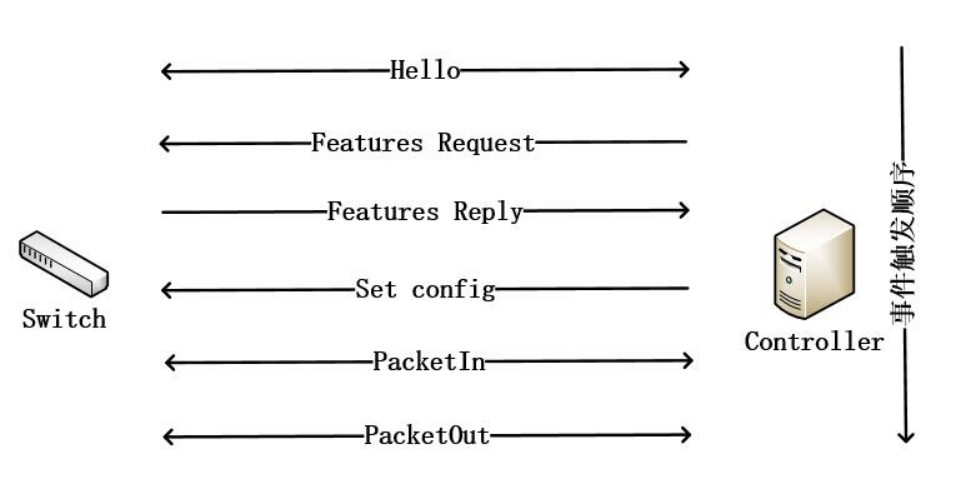

2.查看抓包结果，分析OpenFlow协议中交换机与控制器的消息交互过程，画出相关交互图或流程图。



 hello





features request/set conig







packet_in





 packet_out





3.回答问题：交换机与控制器建立通信时是使用TCP协议还是UDP协议？

 交换机与控制器建立通信是使用TCP协议。



个人总结：这次实验难度比较之前的实验难道较小，建立拓扑图，然后配置ip地址，然后抓包就完成了。虽然在抓包过程中遇到了小困难，但是在室友的帮助下还是及时的完成了。
