加法指令的工作步骤

有关加法指令的工作步骤

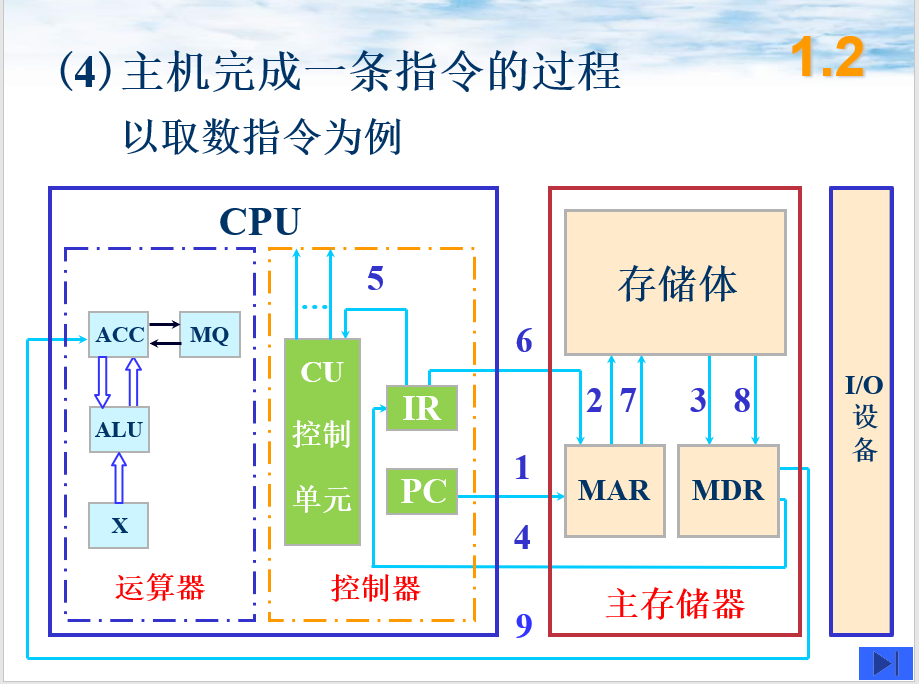

取数为例

目的： 将指令地址码指示的存储单元中的操作数取到运算器的累加器ACC中。

具体步骤说明：

• 1.PC一开始指向主存单元地址为0的位置，通过地址总线把值传送给MAR， (MAR) = 0
• 2.根据(MAR) = 0,去存储体M里面去找主存单元地址为0所对应的指令。

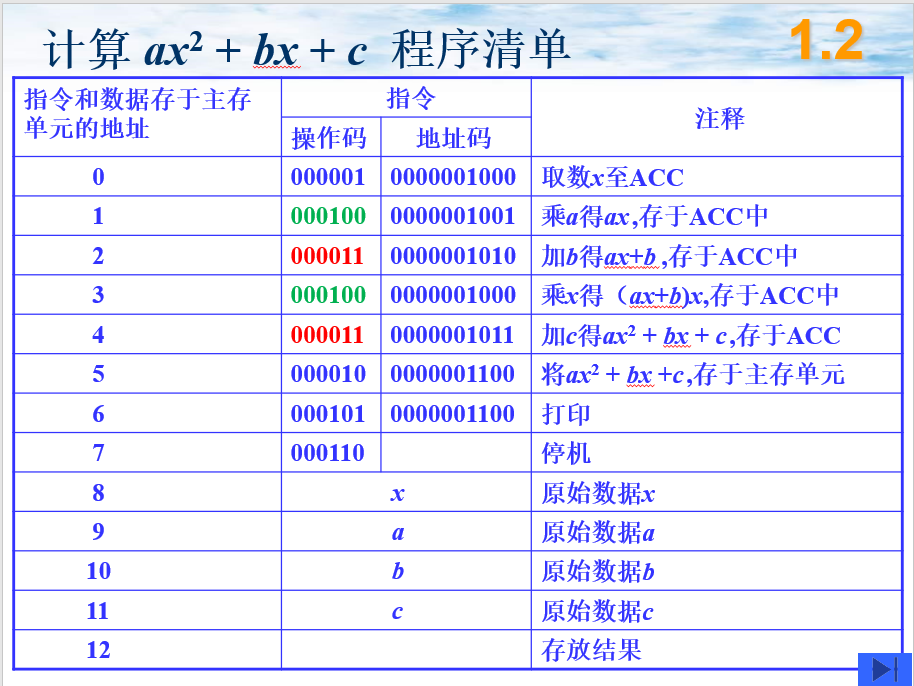

• 3.存储题体把指令传给MDR， 此时(MDR) = 000001 0000001000.
• 4.(MDR)里面的指令通过数据总线送到(IR)里面， 此时(IR) = 000001 0000001000.
• 5.其中(IR)里面数据前6位操作码会被送到CU里面进行分析，发现是取数指令。
• 6.通过IR地址码去找到对应的主存单元，然后传输给MAR， 此时(MAR) = 8
• 7.根据MAR的地址去存储体当中找到8号单元对应的数据
• 8.把数据 x 传输给MDR
• 9.MDR里面的数在通过CU的控制下本传输到ACC中。
