1. 四选一多路选择器

题目

制作一个四选一的多路选择器，要求输出定义上为线网类型

状态转换：

状态	序号
d0	11
d1	10
d2	01
d3	00

解法

input [1:0]d1,d2,d3,d0,
input [1:0]sel,
output[1:0]mux_out

1、使用 assign 赋值，使用多重三目运算符，根据输入 sel 信号的每一位确定选择输入

assign mux_out = sel[1] ? (sel[0] ? d0 : d1) : (sel[0] ? d2 : d3);

2、使用assign和三目运算符，一个一个确定是否等于输入的d信号

assign mux_out = (sel == 2'b00) ? d3 : ((sel == 2'b01) ? d2 : (sel == 2'b10) ? d1 : d0);

3、 case语句

reg [1:0] mux_out_reg;

assign mux_out = mux_out_reg;

always @ (*) begin
     case(sel)
       2'b00:mux_out_reg = d3;
       2'b01:mux_out_reg = d2;
       2'b10:mux_out_reg = d1;
       2'b11:mux_out_reg = d0;
       default : mux_out_reg = d0;
   endcase
end

要在 always块里使用，如果是用 always块描述组合逻辑，注意括号里的敏感变量列表都是电平触发，并且赋值时都要用阻塞赋值“=”
分支条件要写全，最好补齐 default缺省条件，不然在组合逻辑中可能会由于条件不全导致出现锁存器Latch

2. 异步复位的串联T触发器

题目

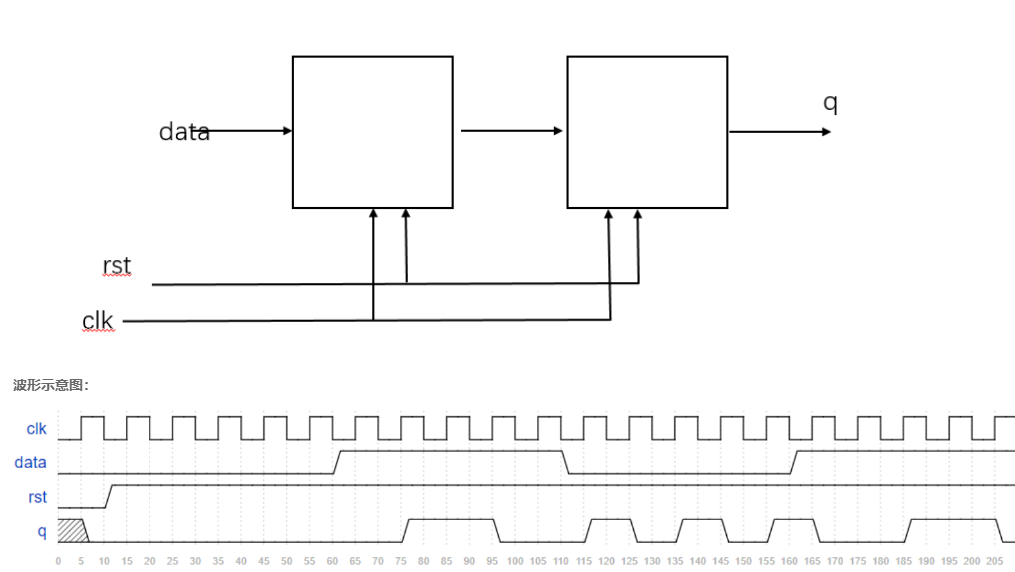

用verilog实现两个串联的异步复位的T触发器的逻辑，结构如图：

解法

input wire data, clk, rst,
output reg q

T 触发器的概念，来 1 翻转，来 0 保持。

reg q1;   //定义第一个T触发器，q是第二个作为输出

always @ (posedge clk or negedge rst) begin
	if(!rst) begin
		q1 <= 1'b0;     //复位为0
	end
	else begin
		if( data )
			q1 <= ~q1;      //来1翻转，来0保持
		else
			q1 <= q1;
		end
end

//第二个T触发器
always @ (posedge clk or negedge rst)  begin
	if(!rst) begin
		q <= 1'b0;
	end
	else begin
	if( q1 )
		q <= ~q;   //来1翻转，来0保持，q1是第二个的输入
	else
		q <= q;
	end
end

3. 奇偶检测

题目

现在需要对输入的32位数据进行奇偶校验,根据sel输出校验结果（1输出奇校验，0输出偶校验）

解法

input [31:0] bus,
input sel,
output check

assign直接赋值

assign check = sel ? (^bus) : ~(^bus);   //根据sel是奇校验还是偶校验

按位异或是将每一位进行异或运算，如果有奇数个1则为1。
不存在按位同或

4.移位运算与乘法

题目

已知d为一个8位数，请在每个时钟周期分别输出该数乘1/3/7/8,并输出一个信号通知此时刻输入的d有效（d给出的信号的上升沿表示写入有效）

解法

input [7:0]d ,
input clk,
input rst,
output reg input_grant,
output reg [10:0]out

reg [1:0] count;    // 0 1 2 3 计数
reg [7:0] d_reg;     //使用reg存储输入的数字d

always @ (posedge clk or negedge rst)   begin
	if(~rst) begin
		count <= 2'b0;
	end
	else begin
		count <= count + 1'b1;      //时钟上升沿计数
	end
end

// FSM
always @ (posedge clk or negedge rst) begin
	//复位
	if(~rst) begin
		out <= 11'b0;
		input_grant <= 1'b0;
		d_reg <= 8'b0;
	end
	//case语句
	else begin
		case( count )
			2'b00 : begin
				out <= d;    //输出一倍
				d_reg <= d;    //dreg存放一倍的值
				input_grant <= 1'b1;  //input_grant只有在倍数为1时输出为1
			end
			2'b01 : begin
				out <= d_reg + {d_reg, 1'b0};    // *1 + *2   左移一倍和0拼接是2倍，再加上1倍等于3倍
				input_grant <= 1'b0;
			end
			2'b10 : begin
				out <= d_reg + {d_reg, 1'b0} + {d_reg, 2'b0};  //7倍=1倍+2倍+4倍
				input_grant <= 1'b0;
			end
 			2'b11 : begin
				out <= {d_reg, 3'b0};      //左移三位，等于8倍
				input_grant <= 1'b0;
			end
			default : begin
				out <= d;        //默认输出1倍
				input_grant <= 1'b0;
			end
		endcase
	end
end

5.位拆分与运算

题目

现在输入了一个压缩的16位数据，其实际上包含了四个数据 [3:0] [7:4] [11:8] [15:12]
现在请按照 sel 选择输出四个数据的相加结果,并输出valid_out信号（在不输出时候拉低）

0: 不输出且只有此时的输入有效

1：输出 [3:0] + [7:4]

2：输出 [3:0] + [11:8]

3：输出 [3:0] + [15:12]

解法

input clk,
input rst,
input [15:0]d,
input [1:0]sel,

output [4:0]out,
output validout

reg [15:0]data_lock;

always@(posedge clk or negedge rst) begin
    if (!rst)
        data_lock <= 0;
    else if(!sel)
        data_lock <= d;         //16位数据放入data_lock中
end

always@(posedge clk or negedge rst) begin
    if (!rst) begin
        out <= 'b0;
        validout <=0;
    end
    else begin
        case(sel)
            0:begin
                out <= 'b0;
                validout <=0;      //无输出
            end
            1:begin
                  out <= data_lock[3:0]+data_lock[7:4];  //位拼接即可
                validout <=1;           //有输出
            end
            2:begin
                out <= data_lock[3:0]+data_lock[11:8];
                validout <=1;
            end
            3:begin
                out <= data_lock[3:0]+data_lock[15:12];
                validout <=1;
            end
        endcase
    end
end

6.多功能数据处理器

题目

根据指示信号select的不同，对输入信号 a,b 实现不同的运算。输入信号 a,b 为 8 bit 有符号数，当 select 信号为 0 ，输出 a ；当 select 信号为 1，输出 b；当 select 信号为 2，输出 a+b；当 select 信号为 3，输出 a-b.

输入描述：

clk：系统时钟

rst_n：复位信号，低电平有效

a,b：8bit位宽的有符号数

select：2bit位宽的无符号数

输出描述：

c：9 bit 位宽的有符号数

解法

  input clk,
  input rst_n,
  input signed[7:0]a,
  input signed[7:0]b,
  input [1:0]select,
  output reg signed [8:0]c

always @ (posedge clk or negedge rst_n)
begin
    if( ~rst_n ) begin
        c <= 9'b0;
    end
    else begin
        case ( select )
            2'b00 : begin
                c <= {a[7], a};
            end
            2'b01 : begin
                c <= {b[7], b};
            end
            2'b10 : begin
                c <= {a[7], a} + {b[7], b};
            end
            2'b11 : begin
                c <= {a[7], a} - {b[7], b};
            end
            default : begin
                c <= 9'b0;
            end
        endcase
    end
end

7.求两个数的差值

题目

根据输入信号 a,b 的大小关系，求解两个数的差值：输入信号 a,b 为 8 bit 位宽的无符号数。如果 a>b，则输出 a-b，如果 a≤b，则输出 b-a。

输入描述：

clk：系统时钟

rst_n：复位信号，低电平有效

a,b：8 bit位宽的无符号数

输出描述：

c：8 bit位宽的无符号数

解法

  input clk,
  input rst_n,
  input [7:0]a,
  input [7:0]b,
  output reg [8:0]c

always @ (posedge clk or negedge rst_n)begin
	if( ~rst_n ) begin
		c <= 8'b0;
	end
	else begin
		if( a > b ) begin
			c <= a - b;
		end
		else begin
			c <= b - a;
		end
	end
end

8.使用generate…for语句简化代码

题目

在某个 module中包含了很多相似的连续赋值语句，请使用 generata…for语句编写代码，替代该语句，要求不能改变原 module的功能。

使用 Verilog HDL 实现以上功能并编写 testbench 验证。

module template_module(
  input [7:0] data_in,
  output [7:0] data_out
);
    assign data_out [0] = data_in [7];
    assign data_out [1] = data_in [6];
    assign data_out [2] = data_in [5];
    assign data_out [3] = data_in [4];
    assign data_out [4] = data_in [3];
    assign data_out [5] = data_in [2];
    assign data_out [6] = data_in [1];
    assign data_out [7] = data_in [0];

endmodule

输入描述：

data_in：8bit位宽的无符号数

输出描述：

data_out：8bit位宽的无符号数

解法

1、

// 1. 必须使用 genvar 声明循环变量
// begin后面必须起个名字
genvar ii;

generate for(ii = 0; ii < 8; ii = ii+1)
	begin : aaa_i
 			assign data_out[ii] = data_in[7-ii];
 	end
endgenerate

2、使用 for

integer i;
reg [7:0] dout_reg;
assign data_out = dout_reg;

always @ (*) begin
	for(i = 0; i < 8; i = i+1) begin
		dout_reg[i] = data_in[7-i];
	end
end

9. 使用子模块实现三输入数的大小比较

题目

在数字芯片设计中，通常把完成特定功能且相对独立的代码编写成子模块，在需要的时候再在主模块中例化使用，以提高代码的可复用性和设计的层次性，方便后续的修改。

请编写一个子模块，将输入两个 8 bit 位宽的变量 data_a, data_b，并输出data_a, data_b之中较小的数。并在主模块中例化，实现输出三个 8 bit 输入信号的最小值的功能。

输入描述：

clk：系统时钟

rst_n：异步复位信号，低电平有效

a,b,c：8bit位宽的无符号数

输出描述：

d：8bit位宽的无符号数，表示a,b,c中的最小值

解法

input clk,
input rst_n,
input [7:0]a,
input [7:0]b,
input [7:0]c,

output [7:0]d

1、使用时序逻辑子模块

需要调用3个模块，这里很多同学可能疑惑为什么用3个而不是2个。

第一个模块：比较 T 时刻的 a 和 b，T+1 时刻出来 tmp1；

第二个模块：比较 T 时刻的 a 和 c，T+1 时刻出来 tmp2；

第三个模块：比较 T+1 时刻的 tmp1 和 tmp2，T+2 时刻出来 d；

如果只用2个子模块，那么 T 时刻比较 a 和 b 得到 tmp1，再比较 tmp1 和 c 的时候是 T+1 时刻的 c 和 T+1 时刻的 tmp1，而 tmp1 代表的是 T 时刻 a 和 b 的较小值，所以这时候比较的 T 时刻的 a、b和 T+1 时刻的 c，显然不符合要求。

// T 时刻的 a 和 b，T+1 时刻出来 tmp1
wire [7:0] tmp1; // a b 的最小值
child_mod U0(
 .clk ( clk ),
 .rst_n ( rst_n ),
 .a ( a ),
 .b ( b ),
 .d ( tmp1 )
);

// T 时刻的 a 和 c，T+1 时刻出来 tmp2
wire [7:0] tmp2; // a c 的最小值
child_mod U1(
 .clk ( clk ),
 .rst_n ( rst_n ),
 .a ( a ),
 .b ( c ),
 .d ( tmp2 )
);

// T+1 时刻的 tmp1 和 tmp2，T+2 时刻出来 d
child_mod U2(
 .clk ( clk ),
 .rst_n ( rst_n ),
 .a ( tmp1 ),
 .b ( tmp2 ),
 .d ( d )
);

//子模块
module child_mod(
 input clk,
 input rst_n,
 input [7:0]a,
 input [7:0]b,
 output [7:0]d
);
reg [7:0] d_reg;
assign d = d_reg;

always @ (posedge clk or negedge rst_n)  begin
	if( ~rst_n ) begin
		d_reg <= 8'b0;
	end
	else begin
		if( a > b )
			d_reg <= b;
 		else
			d_reg <= a;
	end
end

2、使用组合逻辑子模块，需要打两拍

组合逻辑的子模块，就不存在时序逻辑中的延时问题，所以调用的时候用2个子模块就可以完成 3 个数的比较，为了符合时序波形的要求，多打一拍。

wire [7:0] tmp1; // a b 的最小值
child_mod U0(
 .a ( a ),
 .b ( b ),
 .d ( tmp1 )
);

wire [7:0] tmp2; // a c 的最小值
child_mod U1(
 .a ( tmp1 ),
 .b ( c ),
 .d ( tmp2 )
);

reg [7:0] d_reg;
reg [7:0] d_reg2;
always @ (posedge clk or negedge rst_n)
 begin
 if( ~rst_n ) begin
 d_reg <= 8'b0;
 d_reg2 <= 8'b0;
 end
 else begin
 d_reg <= tmp2;
 d_reg2 <= d_reg;
 end
 end
assign d = d_reg2;

  //子模块
module child_mod(
 input [7:0]a,
 input [7:0]b,
 output [7:0]d
);
assign d = (a>b) ? b : a;

endmodule

10.使用函数实现数据大小端转换

题目

在数字芯片设计中，经常把实现特定功能的模块编写成函数，在需要的时候再在主模块中调用，以提高代码的复用性和提高设计的层次，分别后续的修改。

请用函数实现一个 4 bit 数据大小端转换的功能。实现对两个不同的输入分别转换并输出。

输入描述：

clk：系统时钟

rst_n：异步复位信号，低电平有效

a,b：4bit位宽的无符号数

输出描述：

c,d：8bit位宽的无符号数

解法

/*
function <返回值的类型或范围>函数名;
 <端口说明语句>
 <变量类型说明语句>
 begin
 <语句>
 end
endfunction
*/
assign c = begin_end(a);
assign d = begin_end(b);

function [3:0] begin_end;
	input [3:0] data_in;
	begin
         begin_end[0] = data_in[3];
         begin_end[1] = data_in[2];
         begin_end[2] = data_in[1];
         begin_end[3] = data_in[0];
	end
endfunction

11. 4位数值比较器电路

题目

某4位数值比较器的功能表如下。

请用Verilog语言采用门级描述方式，实现此4位数值比较器

输入描述：

`[3:0] A`
`[3:0] B`

输出描述：
wire Y2 , //A>B
wire Y1 , //A=B
wire Y0 //A<B

解法

1、

assign Y2 = (A[3]>B[3]) | ((A[3]==B[3])&&(A[2]>B[2])) | ((A[3]==B[3])&&(A[2]==B[2])&&(A[1]>B[1])) | ((A[3]==B[3])&&(A[2]==B[2])&&(A[1]==B[1])&&(A[0]>B[0]))
assign Y1 = (A[3]==B[3])&&(A[2]==B[2])&&(A[1]==B[1])&&(A[0]==B[0]);
assign Y0 = (~Y2) & (~Y1);

2、门级描述

根据题目所给比较器真值表，求出 Y2 Y1 Y0 的逻辑表达式如下：

\[Y2=A[3]·~B[3]+(A[3]⊙B[3]) ·A[2] ·~B[2]+ (A[3]⊙B[3]) ·(A[2]⊙B[2]) ·A[1] ·~B[1]+ (A[3]⊙B[3]) · (A[2]⊙B[2]) · (A[1]⊙B[1]) · A[0] ·~B[0]; \]

\[Y0=~A[3] ·B[3]+(A[3]⊙B[3]) ·~A[2] ·B[2]+ (A[3]⊙B[3]) ·(A[2]⊙B[2]) ·~A[1] ·B[1]+ (A[3]⊙B[3]) · (A[2]⊙B[2]) · (A[1]⊙B[1]) ·~A[0] ·B[0]; \]

\[Y1=(A[3]⊙B[3]) ·(A[2]⊙B[2]) · (A[1]⊙B[1]) · (A[0]⊙B[0]) \]

根据上述逻辑表达式，可画出电路图如下：

not iv0(iv0_o, B[0]),
    iv1(iv1_o, B[1]),
    iv2(iv2_o, B[2]),
    iv3(iv3_o, B[3]),
    iv4(iv4_o, A[0]),
    iv5(iv5_o, A[1]),
    iv6(iv6_o, A[2]),
    iv7(iv7_o, A[3]);

and ad0(ad0_o, iv0_o, A[0]),
    ad1(ad1_o, iv1_o, A[1]),
    ad2(ad2_o, iv2_o, A[2]),
    ad3(ad3_o, iv3_o, A[3]),
    ad4(ad4_o, ad0_o, xnr0_o, xnr1_o, xnr2_o),
    ad5(ad5_o, ad1_o, xnr1_o, xnr2_o),
    ad6(ad6_o, ad2_o, xnr2_o),
    ad7(ad7_o, iv4_o, B[0]),
    ad8(ad8_o, iv5_o, B[1]),
    ad9(ad9_o, iv6_o, B[2]),
    ad10(ad10_o, iv7_o, B[3]),
    ad11(ad11_o, ad7_o, xnr0_o, xnr1_o, xnr2_o),
    ad12(ad12_o, ad8_o, xnr1_o, xnr2_o),
    ad13(ad13_o, ad9_o, xnr2_o),
    ad14(Y1, xnr2_o, xnr1_o, xnr0_o, xnr3_o);

xnor xnr0(xnr0_o, A[1], B[1]),
     xnr1(xnr1_o, A[2], B[2]),
     xnr2(xnr2_o, A[3], B[3]),
     xnr3(xnr3_o, A[0], B[0]);

or or0(Y2, ad3_o, ad6_o, ad5_o, ad4_o),
   or1(Y0, ad10_o, ad13_o, ad12_o, ad11_o) ;

12. 4 bit超前进位加法器电路

题目

4 bit超前进位加法器的逻辑表达式如下：

中间变量

\[G_i=A_iB_i， P_i=A_i⊕B_i \]

和：

\[S_i =P_i⊕C_{i-1} \]

进位：

\[C_i =G_i + P_iC_{i-1} \]

请用Verilog语言采用门级描述方式，实现此4bit超前进位加法器，接口电路如下：

输入描述：

输入信号：

A_in[3:0]

B_in[3:0]

C_1

类型：wire

输出描述：

输出信号：

S[3:0]

CO

类型：wire

解法

input   [3:0]   A_in ,
input   [3:0]   B_in ,
input         C_1 ,

output wire     CO  ,
output wire [3:0]  S

wire [3:0] G;
wire [3:0] P;
assign G[0] = A_in[0] & B_in[0];
assign G[1] = A_in[1] & B_in[1];
assign G[2] = A_in[2] & B_in[2];
assign G[3] = A_in[3] & B_in[3];
assign P[0] = A_in[0] ^ B_in[0];
assign P[1] = A_in[1] ^ B_in[1];
assign P[2] = A_in[2] ^ B_in[2];
assign P[3] = A_in[3] ^ B_in[3];

wire [3:0] C;
assign S[0] = P[0] ^ C_1;
assign S[1] = P[1] ^ C[0];
assign S[2] = P[2] ^ C[1];
assign S[3] = P[3] ^ C[2];
assign CO = C[3];
assign C[0] = G[0] | P[0]&C_1;
assign C[1] = G[1] | P[1]&C[0];
assign C[2] = G[2] | P[2]&C[1];
assign C[3] = G[3] | P[3]&C[2];

13. 优先编码器电路①

题目

输入描述：

[8:0] I_n

输出描述：

reg [3:0] Y_n

解法

input   [8:0]    I_n ,
output reg [3:0]    Y_n

always @ (*)   begin
	casex(I_n)
		9'b1_1111_1111 : Y_n = 4'b1111;
        9'b0_xxxx_xxxx : Y_n = 4'b0110;
        9'b1_0xxx_xxxx : Y_n = 4'b0111;
        9'b1_10xx_xxxx : Y_n = 4'b1000;
        9'b1_110_xxxx : Y_n = 4'b1001;
        9'b1_1110_xxxx : Y_n = 4'b1010;
        9'b1_1111_0xxx : Y_n = 4'b1011;
        9'b1_1111_10xx : Y_n = 4'b1100;
        9'b1_1111_110x : Y_n = 4'b1101;
        9'b1_1111_1110 : Y_n = 4'b1110;
        default : Y_n = 4'b1111;
	endcase
end

14.用优先编码器①实现键盘编码电路

题目

请使用优先编码器①实现键盘编码电路，可添加并例化题目中已给出的优先编码器代码。

10 个按键分别对应十进制数 0-9，按键 9 的优先级别最高；按键悬空时，按键输出高电平，按键按下时，按键输出低电平；键盘编码电路的输出是 8421BCD 码。

要求：键盘编码电路要有工作状态标志，以区分没有按键按下和按键0按下两种情况。

输入描述：

input [9:0] S_n

输出描述：

output wire[3:0] L

output wire GS

解法

input   [9:0]    S_n ,

output wire[3:0]    L  ,
output wire       GS

wire [3:0] LL;
encoder_0 U0(
 .I_n( S_n[9:1] ) ,
 .Y_n( LL )
);
assign L = ~LL;
assign GS = ((LL == 4'b1111) && (S_n[0] == 1)) ? 0 : 1;

15. 优先编码器Ⅰ

题目

下表是 8线-3线优先编码器 Ⅰ 的功能表。

①请根据该功能表，用 Verilog 实现该优先编码器 Ⅰ。

输入描述：

input [7:0] I

input EI

输出描述：

output wire [2:0] Y

output wire GS

output wire EO

解法

input   [7:0]   I ,
input         EI ,

output wire [2:0]   Y ,
output wire      GS ,
output wire      EO

reg [2:0] Y_Reg;
reg GS_Reg;
reg EO_Reg;

assign Y = Y_Reg;
assign GS = GS_Reg;
assign EO = EO_Reg;

always @ (*)    begin
	if( EI == 1'b0 ) begin
    	Y_Reg = 3'b0;
        GS_Reg = 1'b0;
    	EO_Reg = 1'b0;
	end
    else begin
		casex(I)
        	8'b0000_0000 : begin
                         Y_Reg = 3'b0;
                         GS_Reg = 1'b0;
                         EO_Reg = 1'b1;
            end
            8'b1xxx_xxxx : begin
                         Y_Reg = 3'b111;
                         GS_Reg = 1'b1;
                         EO_Reg = 1'b0;
            end
            8'b01xx_xxxx : begin
                         Y_Reg = 3'b110;
                         GS_Reg = 1'b1;
                         EO_Reg = 1'b0;
            end
            8'b001x_xxxx : begin
                         Y_Reg = 3'b101;
                         GS_Reg = 1'b1;
                         EO_Reg = 1'b0;
            end
            8'b0001_xxxx : begin
                         Y_Reg = 3'b100;
                         GS_Reg = 1'b1;
                         EO_Reg = 1'b0;
            end
            8'b0000_1xxx : begin
                         Y_Reg = 3'b011;
                         GS_Reg = 1'b1;
                         EO_Reg = 1'b0;
            end
            8'b0000_01xx : begin
                         Y_Reg = 3'b010;
                         GS_Reg = 1'b1;
                         EO_Reg = 1'b0;
            end
            8'b0000_001x : begin
                         Y_Reg = 3'b001;
                         GS_Reg = 1'b1;
                         EO_Reg = 1'b0;
            end
            8'b0000_0001 : begin
                         Y_Reg = 3'b000;
                         GS_Reg = 1'b1;
                         EO_Reg = 1'b0;
            end
        endcase
	end
end

16. 使用8线-3线优先编码器Ⅰ实现16线-4线优先编码器

题目

②请使用 2 片该优先编码器 Ⅰ 及必要的逻辑电路实现 16线-4线优先编码器。优先编码器 Ⅰ 的真值表和代码已给出。

可将优先编码器Ⅰ的代码添加到本题答案中，并例化。

输入描述：

input [15:0] A

input EI

输出描述：

output wire [3:0] L

output wire GS

output wire EO

解法

input   [15:0]   A ,
input            EI ,

output wire [3:0] L ,
output wire       GS ,
output wire       EO

wire [2:0] Y_1;
wire GS_1;
wire EO_1;

assign GS = GS_1 | GS_0;
assign EO = EO_0;
assign L[3] = GS_1;
assign L[2] = Y_1[2] | Y_0[2];
assign L[1] = Y_1[1] | Y_0[1];
assign L[0] = Y_1[0] | Y_0[0];

encoder_83 U0(
 .I(A[15:8]) ,
 .EI(EI) ,
 .Y(Y_1) ,
 .GS(GS_1) ,
 .EO(EO_1)
);

wire [2:0] Y_0;
wire GS_0;
wire EO_0;

encoder_83 U1(
 .I(A[7:0]) ,
 .EI(EO_1) ,
 .Y(Y_0) ,
 .GS(GS_0) ,
 .EO(EO_0)
);

17. 用3-8译码器实现全减器

题目

请使用3-8译码器和必要的逻辑门实现全减器，全减器接口图如下，A是被减数，B是减数，Ci是来自低位的借位，D是差，Co是向高位的借位。

3-8译码器代码如下，可将参考代码添加并例化到本题答案中。

module decoder_38(
   input             E      ,
   input             A0     ,
   input             A1     ,
   input             A2     ,

   output reg       Y0n    ,
   output reg       Y1n    ,
   output reg       Y2n    ,
   output reg       Y3n    ,
   output reg       Y4n    ,
   output reg       Y5n    ,
   output reg       Y6n    ,
   output reg       Y7n
);

always @(*)begin
	if(!E)begin
		Y0n = 1'b1;
		Y1n = 1'b1;
		Y2n = 1'b1;
		Y3n = 1'b1;
		Y4n = 1'b1;
		Y5n = 1'b1;
		Y6n = 1'b1;
		Y7n = 1'b1;
	end
	else begin
		case({A2,A1,A0})
			3'b000 : begin
				Y0n = 1'b0; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1;
				Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;
			end
			3'b001 : begin
				Y0n = 1'b1; Y1n = 1'b0; Y2n = 1'b1; Y3n = 1'b1;
				Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;
			end
			3'b010 : begin
				Y0n = 1'b1; Y1n = 1'b1; Y2n = 1'b0; Y3n = 1'b1;
				Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;
			end
			3'b011 : begin
				Y0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b0;
				Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;
			end
			3'b100 : begin
				Y0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1;
				Y4n = 1'b0; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;
			end
			3'b101 : begin
				Y0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1;
			Y4n = 1'b1; Y5n = 1'b0; Y6n = 1'b1; Y7n = 1'b1;
			end
			3'b110 : begin
				Y0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1;
				Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b0; Y7n = 1'b1;
			end
			3'b111 : begin
				Y0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1;
				Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b0;
			end
			default: begin
				Y0n = 1'b1; Y1n = 1'b1; Y2n = 1'b1; Y3n = 1'b1;
				Y4n = 1'b1; Y5n = 1'b1; Y6n = 1'b1; Y7n = 1'b1;
			end
		endcase
	end
end

**输入描述：

input A

input B

input Ci

输出描述：

output wire D

output wire Co

解法

input      A  ,
input      B  ,
input      Ci  ,

output wire   D  ,
output wire   Co

wire       Y0_n   ;
wire       Y1_n   ;
wire       Y2_n   ;
wire       Y3_n   ;
wire       Y4_n   ;
wire       Y5_n   ;
wire       Y6_n   ;
wire       Y7_n   ;

assign D = ~(Y1_n & Y2_n & Y4_n & Y7_n);
assign Co = ~(Y1_n & Y2_n & Y3_n & Y7_n);

decoder_38 U0(
   .E      (1'b1),
   .A0     (Ci  ),
   .A1     (B   ),
   .A2     (A   ),

   .Y0n    (Y0_n),
   .Y1n    (Y1_n),
   .Y2n    (Y2_n),
   .Y3n    (Y3_n),
   .Y4n    (Y4_n),
   .Y5n    (Y5_n),
   .Y6n    (Y6_n),
   .Y7n    (Y7_n)
);

18. 实现 3-8 译码器①

题目

下表是 74HC138 译码器的功能表

解法

  input      E1_n ,
  input      E2_n ,
  input      E3  ,
  input      A0  ,
  input      A1  ,
  input      A2  ,

  output wire   Y0_n ,
  output wire   Y1_n ,
  output wire   Y2_n ,
  output wire   Y3_n ,
  output wire   Y4_n ,
  output wire   Y5_n ,
  output wire   Y6_n ,
  output wire   Y7_n

wire E ;
assign E = E3 & ~E2_n & ~E1_n;
assign  Y0_n = ~(E & ~A2 & ~A1 & ~A0);
assign  Y1_n = ~(E & ~A2 & ~A1 &  A0);
assign  Y2_n = ~(E & ~A2 &  A1 & ~A0);
assign  Y3_n = ~(E & ~A2 &  A1 &  A0);
assign  Y4_n = ~(E &  A2 & ~A1 & ~A0);
assign  Y5_n = ~(E &  A2 & ~A1 &  A0);
assign  Y6_n = ~(E &  A2 &  A1 & ~A0);
assign  Y7_n = ~(E &  A2 &  A1 &  A0);

19. 使用 3-8 译码器 ① 实现逻辑函数

题目

请使用 3-8 译码器 ① 和必要的逻辑门实现函数 L=(~A)·C + A·B
输入描述：

input A

input B

input C

输出描述：

output wire L

解法

  input      A  ,
  input      B  ,
  input      C  ,

  output wire   L

wire       Y0_n   ;
wire       Y1_n   ;
wire       Y2_n   ;
wire       Y3_n   ;
wire       Y4_n   ;
wire       Y5_n   ;
wire       Y6_n   ;
wire       Y7_n   ;

assign L = ~(Y1_n & Y3_n & Y6_n & Y7_n);

decoder_38 U0(
   .E1_n   (1'b0),
   .E2_n   (1'b0),
   .E3     (1'b1),
   .A0     (C),
   .A1     (B),
   .A2     (A),

   .Y0_n   (Y0_n),
   .Y1_n   (Y1_n),
   .Y2_n   (Y2_n),
   .Y3_n   (Y3_n),
   .Y4_n   (Y4_n),
   .Y5_n   (Y5_n),
   .Y6_n   (Y6_n),
   .Y7_n   (Y7_n)
);

20. 数据选择器实现逻辑电路

题目

请使用此4选1数据选择器和必要的逻辑门实现下列表达式。

\[L=A∙B+A∙~C+B∙C \]

数据选择器代码如下，可在本题答案中添加并例化此数据选择器。

module data_sel(
   input             S0     ,
   input             S1     ,
   input             D0     ,
   input             D1     ,
   input             D2     ,
   input             D3     ,

   output wire        Y
);

assign Y = ~S1 & (~S0&D0 | S0&D1) | S1&(~S0&D2 | S0&D3);

endmodule

解法

  input      A  ,
  input      B  ,
  input      C  ,

  output wire   L

data_sel mySel(.S0(A), .S1(B), .D0(0), .D1(~C), .D2(C), .D3(1), .Y(L));

21. 根据状态转移表实现时序电路

题目

某同步时序电路转换表如下，请使用D触发器和必要的逻辑门实现此同步时序电路，用Verilog语言描述。

电路的接口如下图所示。

解法

input        A ,
input        clk ,
input        rst_n,

output wire    Y

assign Y = (curr_state == 2'b11) ? 1 : 0;

// one step
always @ (posedge clk or negedge rst_n)   begin
	if( ~rst_n ) begin
		curr_state <= 2'b00;
		next_state <= 2'b00;
	end
	else begin
		curr_state <= next_state;
	end
end

// two step
always @ (*) begin
	case(curr_state)
		2'b00 : next_state = (A == 1'b1) ? 2'b11 : 2'b01;
		2'b01 : next_state = (A == 1'b1) ? 2'b00 : 2'b10;
		2'b10 : next_state = (A == 1'b1) ? 2'b01 : 2'b11;
		2'b11 : next_state = (A == 1'b1) ? 2'b10 : 2'b00;
		default : next_state = 2'b00;
	endcase
end

22.根据状态转移图实现时序电路

题目

某同步时序电路的状态转换图如下，→上表示“C/Y”，圆圈内为现态，→指向次态。

请使用D触发器和必要的逻辑门实现此同步时序电路，用Verilog语言描述。

输入描述：

input C

input clk

input rst_n

输出描述：

output wire Y

解法

reg [1:0] curr_state;
reg [1:0] next_state;

assign Y = ((curr_state == 2'b11) | ((curr_state == 2'b10)&&(C == 1'b1)) )? 1 : 0;

// one step
always @ (posedge clk or negedge rst_n)  begin
	if( ~rst_n ) begin
    	curr_state <= 2'b00;
        next_state <= 2'b00;
    end
    else begin
        curr_state <= next_state;
    end
end

// two step
always @ (*)  begin
	case(curr_state)
    	2'b00 : next_state = (C == 1'b1) ? 2'b01 : 2'b00;
        2'b01 : next_state = (C == 1'b1) ? 2'b01 : 2'b11;
        2'b10 : next_state = (C == 1'b1) ? 2'b10 : 2'b00;
        2'b11 : next_state = (C == 1'b1) ? 2'b10 : 2'b11;
        default : next_state = 2'b00;
    endcase
end

23. ROM 的简单实现

题目

实现一个深度为 8 ，位宽为 4 bit 的ROM，数据初始化为 0，2，4，6，8，10，12，14。可以通过输入地址 addr ，输出相应的数据 data 。

输入描述：

clk：系统时钟

rst_n：异步复位信号，低电平有效

addr：8 bit 位宽的无符号数,输入到 ROM 的地址

输出描述：

data：4 bit 位宽的无符号数，从 ROM 中读出的数据

解法

input clk,
input rst_n,
input [7:0]addr,
output [3:0]data

reg [3:0] romreg[7:0];
integer i;
assign data = romreg[addr];

always @ (posedge clk or negedge rst_n)  begin
	if( ~rst_n ) begin
		romreg[0] <= 4'd0;
		romreg[1] <= 4'd2;
		romreg[2] <= 4'd4;
		romreg[3] <= 4'd6;
		romreg[4] <= 4'd8;
		romreg[5] <= 4'd10;
		romreg[6] <= 4'd12;
		romreg[7] <= 4'd14;
	end
	else begin
		// romreg[0] <= romreg[0];
		// ...
		// romreg[7] <= romreg[7];
		for(i = 0; i < 8; i = i+1) begin : rom_i
			romreg[i] <= romreg[i];
		end
	end
end

24.边沿检测

题目

有一个缓慢变化的 1 bit 信号a，编写一个程序检测 a 信号的上升沿给出指示信号rise，当 a 信号出现下降沿时给出指示信号 down。

注：rise,down 应为单脉冲信号，在相应边沿出现时的下一个时钟为高，之后恢复到 0，一直到再一次出现相应的边沿。

输入描述：

clk：系统时钟信号

rst_n：异步复位信号，低电平有效

a：单比特信号，作为待检测的信号

输出描述：

rise：单比特信号，当输入信号a出现上升沿时为1，其余时刻为0

down：单比特信号，当输入信号a出现下降沿时为1，其余时刻为0

解法

input clk,
input rst_n,
input a,

output reg rise,
output reg down

reg a1;
always @ (posedge clk or negedge rst_n) begin
	if( ~rst_n ) begin
    	a1 <= 1'b0;        //复位
        rise <= 1'b0;
        down <= 1'b0;
    end
    else begin
        a1 <= a;    //阻塞赋值，模块结束才赋值，a1是之前的值，a是现在的值
        if(a & ~a1)
        	rise <= 1'b1;    //a1=0，a=1，即出现上升沿
        else
            rise <= 1'b0;
    	if(~a & a1)
            down <= 1'b1;       //a1=1，a=0出现下降沿
        else
            down <= 1'b0;
	end
end

25.输入序列连续的序列检测

题目

请编写一个序列检测模块，检测输入信号a是否满足01110001序列，当信号满足该序列，给出指示信号match。

模块的接口信号图如下：

输入描述：

clk：系统时钟信号

rst_n：异步复位信号，低电平有效

a：单比特信号，待检测的数据

输出描述：

match：当输入信号a满足目标序列，该信号为1，其余时刻该信号为0

解法

input clk,
input rst_n,
input a,
output reg match

1、三段式状态机解决。

第一段：时序逻辑，固定写法，cs <= ns；

第二段：组合逻辑，描述状态跳转，cs 和输入下的 ns 变化；

第三段：时序逻辑，描述输出。

// 独热码编码 只有1 bit是1
parameter IDLE = 9'b000000001;
parameter S0 = 9'b000000010;
parameter S1 = 9'b000000100;
parameter S2 = 9'b000001000;
parameter S3 = 9'b000010000;
parameter S4 = 9'b000100000;
parameter S5 = 9'b001000000;
parameter S6 = 9'b010000000;
parameter S7 = 9'b100000000;

reg [8:0] cs, ns;
wire match_tmp;

assign match_tmp = (cs == S7);

// one step
always @ (posedge clk or negedge rst_n)
	begin
    if( ~rst_n ) begin
    	cs <= IDLE;
    end
    else begin
        cs <= ns;
    end
end

// two step
always @ (*)   begin
	case(cs)
    	IDLE : ns = (a == 1'b0) ? S0 : IDLE;
        S0 : ns = (a == 1'b1) ? S1 : S0;
        S1 : ns = (a == 1'b1) ? S2 : S0;
        S2 : ns = (a == 1'b1) ? S3 : S0;
        S3 : ns = (a == 1'b0) ? S4 : S0;
        S4 : ns = (a == 1'b0) ? S5 : S0;
        S5 : ns = (a == 1'b0) ? S6 : S0;
        S6 : ns = (a == 1'b1) ? S7 : S0;
        S7 : ns = (a == 1'b1) ? IDLE : S0;
        default : ns = IDLE;
	endcase
end

// three step
always @ (posedge clk or negedge rst_n)   begin
	if( ~rst_n ) begin
    	match <= 1'b0;
    end
    else begin
    	match <= match_tmp;
    end
end

2、序列缓存对比法（移位寄存器）

序列缓存对比法，则是将八个时刻的数据缓存，作为一个数组，每个时刻的输入位于数组的末尾，数组其它元素左移，把最早输入的数据移出。然后将数组和目标序列对比，如果数组和目标序列相等，则说明出现目标序列。

序列缓存对比法在实现上比较简单，本题采用该方法实现。首先声明一个数组，缓存八个时刻的a输入的数值。移位可以通过位截取操作和位拼接操作实现：a_tem[6:0]表示截取a_tem的低 7 位，{a_tem[6:0],a}表示把~和新输入的数值 a拼接，a 位于低位。

reg [7:0] a_tem;
always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        begin
            match <= 1'b0;
end
    else if (a_tem == 8'b0111_0001)
        begin
            match <= 1'b1;
        end
    else
        begin
match <= 1'b0;
        end
end

always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        begin
            a_tem <= 8'b1;    //这里的match复位取决于原本的序列开头，取一个相反值，否则会出现假匹配
        end
    else
        begin
            a_tem <= {a_tem[6:0],a};   //这里是左移序列
        end
end

26.含有无关项的序列检测

题目

请编写一个序列检测模块，检测输入信号 a 是否满足 011XXX110 序列（长度为9位数据，前三位是 011，后三位是 110，中间三位不做要求），当信号满足该序列，给出指示信号 match。

输入描述：

clk：系统时钟信号

rst_n：异步复位信号，低电平有效

a：单比特信号，待检测的数据

**输出描述：

match：当输入信号 a 满足目标序列，该信号为 1，其余时刻该信号为 0

解法

input clk,
input rst_n,
input a,
output reg match

reg [8:0] val;
always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        val <= 9'b0;
    end else begin
        val <= {val[7:0],a};          //移位寄存器拼接
    end
end

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        match <= 1'b0;
    end else begin
        casex (val)
            9'b011xxx110 : match <= 1'b1;
            default : match <= 1'b0;
        endcase
    end
end

27.不重叠序列检测

题目

请编写一个序列检测模块，检测输入信号（a）是否满足011100序列，要求以每六个输入为一组，不检测重复序列，例如第一位数据不符合，则不考虑后五位。一直到第七位数据即下一组信号的第一位开始检测。当信号满足该序列，给出指示信号 match。当不满足时给出指示信号 not_match。

输入描述：

clk：系统时钟信号

rst_n：异步复位信号，低电平有效

a：单比特信号，待检测的数据

输出描述：

match：当输入信号a满足目标序列，该信号为1，其余时刻该信号为0

not_match：当输入信号a不满足目标序列，该信号为1，其余时刻该信号为0

解法

input clk,
  input rst_n,
  input data,
  output reg match,
  output reg not_match

reg [2:0] count;
always @ (posedge clk or negedge rst_n)   begin
	if( ~rst_n ) begin
		count <= 3'b0;
	end
	else begin
		if(count == 3'd5)
			count <= 3'b0;
		else
			count <= count + 1'b1;
	end
end

reg [5:0] seq;

always @ (*)  begin
	case(count)
		3'd0 : seq[5] = data;
		3'd1 : seq[4] = data;
		3'd2 : seq[3] = data;
		3'd3 : seq[2] = data;
		3'd4 : seq[1] = data;
		3'd5 : seq[0] = data;
		default : seq = 6'b0;
	endcase
end

always @ (posedge clk or negedge rst_n) begin
	if( ~rst_n ) begin
		match <= 1'b0;
		not_match <= 1'b0;
	end
	else begin
		if(count == 3'd5) begin
			if(seq == 6'b011100) begin
				match <= 1'b1;
				not_match <= 1'b0;
			end
            else begin
            	match <= 1'b0;
                ot_match <= 1'b1;
            end
		end
		else begin
			match <= 1'b0;
			not_match <= 1'b0;
		end
	end
end

28.输入序列不连续的序列检测

题目

请编写一个序列检测模块，输入信号端口为 data，表示数据有效的指示信号端口为data_valid。当data_valid信号为高时，表示此刻的输入信号data有效，参与序列检测；当data_valid为低时，data无效，抛弃该时刻的输入。当输入序列的有效信号满足0110时，拉高序列匹配信号match。

输入描述：

clk：系统时钟信号

rst_n：异步复位信号，低电平有效

data：单比特信号，待检测的数据

data_valid：输入信号有效标志，当该信号为1时，表示输入信号有效

输出描述：

match：当输入信号data满足目标序列，该信号为1，其余时刻该信号为0

解法

input clk,
input rst_n,
input data,
input data_valid,
output reg match

注意这道题只有在 data_valid 有效才会检测，其余的数据直接抛弃

// one step
reg [1:0] cs, ns;
always @ (posedge clk or negedge rst_n) begin
	if( ~rst_n ) begin
		cs <= 2'b0;
	end
	else begin
		cs <= ns;
	end
end

// two step
always @ (*) begin
	case(cs)
		2'b00 : begin
			if(data_valid) begin
				ns = (data==1'b0) ? 2'b01 : 2'b00;
			end
			else begin
				ns = cs;
			end
		end
		2'b01 : begin
			if(data_valid) begin
				ns = (data==1'b1) ? 2'b10 : 2'b01;
			end
			else begin
				ns = cs;
			end
		end
		2'b10 : begin
			if(data_valid) begin
				ns = (data==1'b1) ? 2'b11 : 2'b00;
			end
			else begin
				ns = cs;
			end
		end
		2'b11 : begin
			if(data_valid) begin
				ns = 2'b00;
  			end
			else begin
				ns = cs;
			end
		end
	endcase
end

// three step
always @ (posedge clk or negedge rst_n) begin
	if( ~rst_n ) begin
		match <= 1'b0;
	end
	else begin
		if(cs == 2'b11 && data == 1'b0 && data_valid == 1'b1)
			match <= 1'b1;
		else
			match <= 1'b0;
	end
end

29.信号发生器

题目

请编写一个信号发生器模块，根据波形选择信号wave_choice发出相应的波形：wave_choice=0 时，发出方波信号；wave_choice=1 时，发出锯齿波信号；wave_choice=2 时，发出三角波信号。

输入描述：

clk：系统时钟信号

rst_n：异步复位信号，低电平有效

wave_choice：2比特位宽的信号，根据该信号的取值不同，输出不同的波形信号

输出描述：

wave：5比特位宽的信号，根据 wave_choice 的值，输出不同波形的信号

解法

input clk,
input rst_n,
input [1:0] wave_choice,
output reg [4:0]wave

reg [4:0] count; // 计数0~19
always @ (posedge clk or negedge rst_n)   begin
	if( ~rst_n ) begin
		count <= 5'b0;
	end
	else begin
		if(wave_choice == 2'b00) begin
			if(count == 5'd19) begin
				count <= 5'b0;
			end
			else begin
				count <= count + 1'b1;
			end
		end
	end
end

//刚进入三角波模式时，wave是下降的，所以flag的默认值是0。
reg flag;

always @ (posedge clk or negedge rst_n)  begin
	if( ~rst_n ) begin
		wave <= 5'b0;
		flag <= 1'b1; //指示 开始阶段的三角波处在下降
	end
	else begin
		case(wave_choice)
			//方波
			2'b00 : begin
				if(count == 5'd9) begin
					wave <= 5'd20;       //计数10个上升沿，波形跳跃
				end
				else if(count >= 5'd19)begin
					wave <= 5'd0;       //计数20个上升沿，波形跳跃
				end
				else begin
					wave <= wave;
				end
			end
			//锯齿波
			2'b01 : begin
				if(wave >= 5'd20) begin
					wave <= 5'b0;          //20的波形立刻跳跃为0
				end
				else begin
					wave <= wave + 1'b1;           //其余阶段的波形处于加1状态
				end
			end
			//三角波
			2'b10 : begin
				if(flag == 1'b0) begin
					if(wave >= 5'd20) begin
						flag <= 1'b1;
						wave <= wave - 1'b1;       //其他波形切换三角波处于下降状态
					end
					else begin
						wave <= wave + 1'b1;
					end
				end
				else begin
					if(wave == 5'd0) begin
						flag <= 1'b0;
						wave <= wave + 1'b1;
					end
					else begin
						wave <= wave - 1'b1;
					end
				end
			end
			default : wave <= 5'b0;
		endcase
	end
end

30.数据串转并电路

题目

实现串并转换电路，输入端输入单 bit 数据，每当本模块接收到6个输入数据后，输出端输出拼接后的 6 bit 数据。本模块输入端与上游的采用valid-ready双向握手机制，输出端与下游采用valid-only握手机制。数据拼接时先接收到的数据放到data_b的低位。

电路的接口如下图所示。valid_a 用来指示数据输入 data_a 的有效性，valid_b 用来指示数据输出 data_b 的有效性；ready_a 用来指示本模块是否准备好接收上游数据，本模块中一直拉高；clk是时钟信号；rst_n 是异步复位信号。

解法

input 			 clk,
input 			 rst_n,
input 			 valid_a,
input  			 data_a,

output reg 		 ready_a,
output reg 		 valid_b,
output reg [5:0] data_b

reg [2:0] cnt;
    always@(posedge clk or negedge rst_n)
        begin
            if(!rst_n)
                cnt <= 3'b0;
            else if( cnt == 3'd5 )
                cnt <= 3'b0;
            else if(valid_a == 1'b1)
                cnt <= cnt + 1'b1;
            else
                cnt <= cnt;
        end
    reg [5:0] data;
    always@(*)
        begin
            case(cnt)
                3'd0:data[0] = data_a;
                3'd1:data[1] = data_a;
                3'd2:data[2] = data_a;
                3'd3:data[3] = data_a;
                3'd4:data[4] = data_a;
                3'd5:data[5] = data_a;
                default:data = 6'b0;
            endcase
        end
    always@(posedge clk or negedge rst_n)
        begin
            if(!rst_n)
                valid_b <= 1'b0;
            else if(cnt == 3'd5)
                valid_b <= 1'b1;
            else
                valid_b <= 1'b0;
        end
    always@(posedge clk or negedge rst_n)
        begin
            if(!rst_n)
                data_b <= 6'b0;
            else if(cnt == 3'd5 )
                data_b <= data;
            else
                data_b <= data_b;
        end
    always@(posedge clk or negedge rst_n)
        begin
            if(!rst_n)
                ready_a <= 1'b0;
            else
                ready_a <= 1'b1;
        end

posted @ 2023-03-17 12:22 accumulagain 阅读(226) 评论(0) 收藏举报

刷新页面返回顶部

Accumulagain

牛客网手撕代码（1-30）

1. 四选一多路选择器

题目

解法

2. 异步复位的串联T触发器

题目

解法

3. 奇偶检测

题目

解法

4.移位运算与乘法

题目

解法

5.位拆分与运算

题目

解法

6.多功能数据处理器

题目

解法

7.求两个数的差值

题目

解法

8.使用generate…for语句简化代码

题目

解法

9. 使用子模块实现三输入数的大小比较

题目

解法

10.使用函数实现数据大小端转换

题目

解法

11. 4位数值比较器电路

题目

解法

12. 4 bit超前进位加法器电路

题目

解法

13. 优先编码器电路①

题目

解法

14.用优先编码器①实现键盘编码电路

题目

解法

15. 优先编码器Ⅰ

题目

解法

16. 使用8线-3线优先编码器Ⅰ实现16线-4线优先编码器

题目

解法

17. 用3-8译码器实现全减器

题目

解法

18. 实现 3-8 译码器①

题目

解法

19. 使用 3-8 译码器 ① 实现逻辑函数

题目

解法

20. 数据选择器实现逻辑电路

题目

解法

21. 根据状态转移表实现时序电路

题目

解法

22.根据状态转移图实现时序电路

题目

解法

23. ROM 的简单实现

题目

解法

24.边沿检测

题目

解法

25.输入序列连续的序列检测

题目

解法

26.含有无关项的序列检测

题目

解法
