安装电气-强电

强电、弱电、低压、高压

 低压：低于1KV属于低压，1--35属于中高压。35--220属于高压，220以上属于超高压。

配电柜一般据地安装--离地0.3，，，，配电箱一般离地1.5m





计算路灯的时候，电缆计算到路灯基础就行，一般0.3左右，看结构建筑图

施工过程中注意事项：1.桥架是贴梁走，还是梁下100mm走  2.

电气分四个板块：

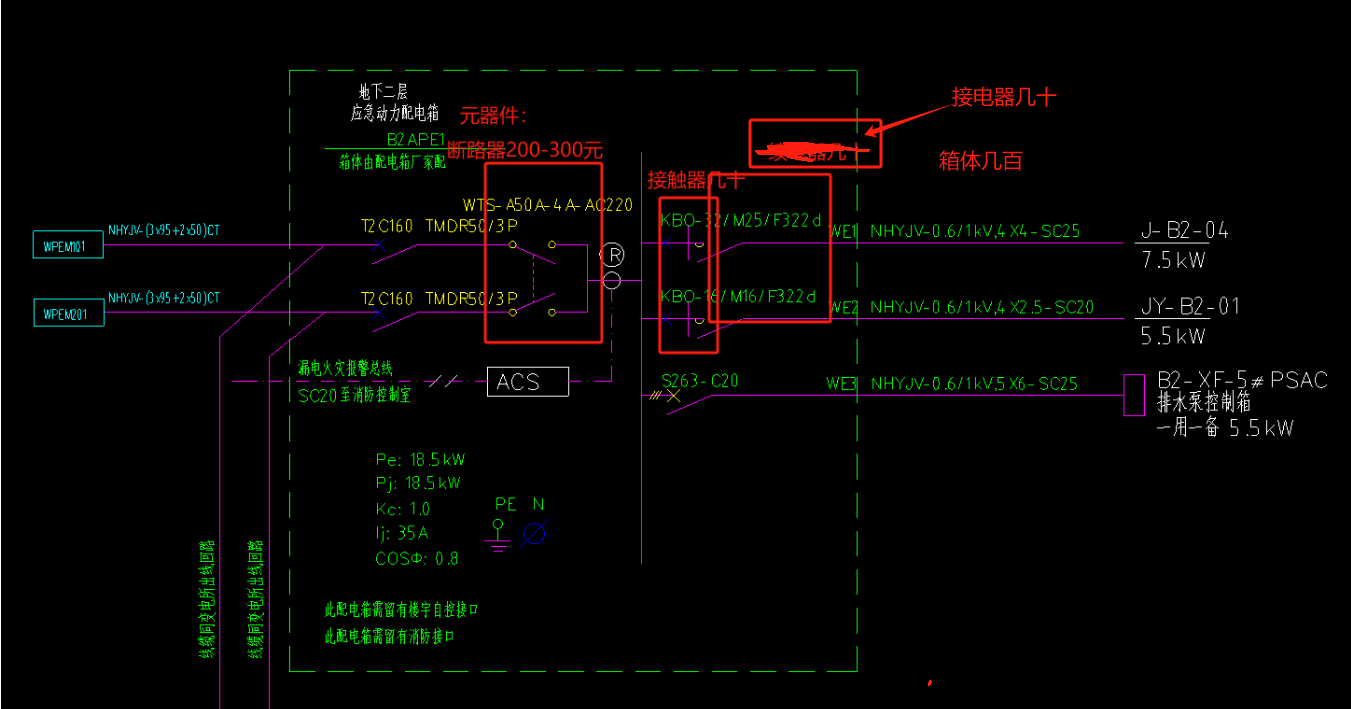

　　　　强电干线图(强电 电力 插电 干线 图)：主要算电缆和配电箱

　　　　强电照明平面图：

 　　　　应急照明

　　　　 防雷接地

 FC：暗敷设在地面内

XF ：消防配电箱，，，消防主要管的是电梯，消防的卷帘门，防火卷这些点都是属于强电

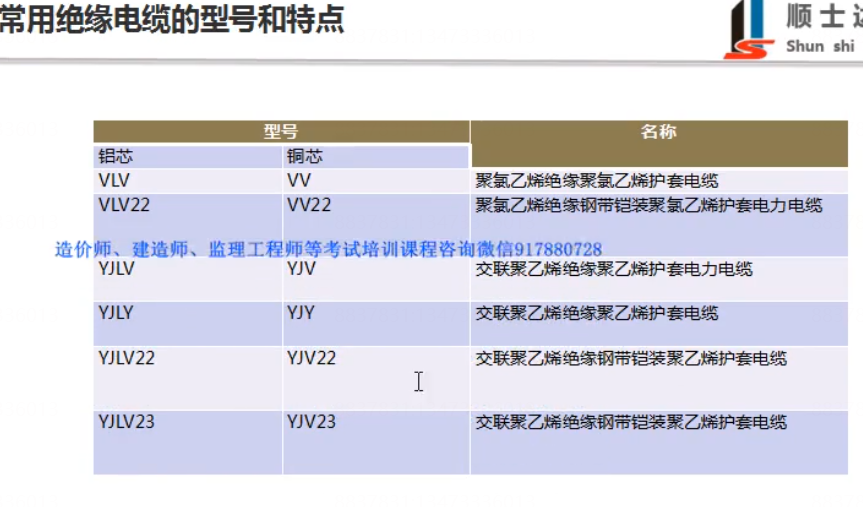

KVV：就是控制电缆，YJV电缆

KV：千伏

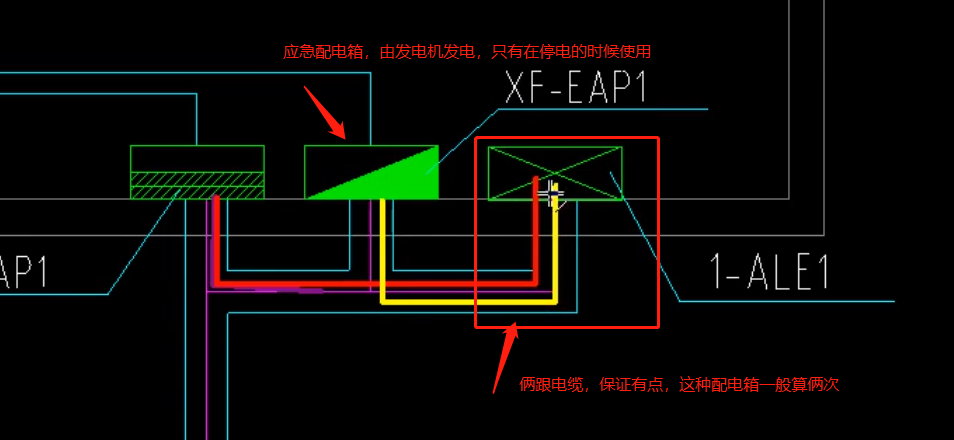

所有应急照明的配电箱都是由消防配电箱来管

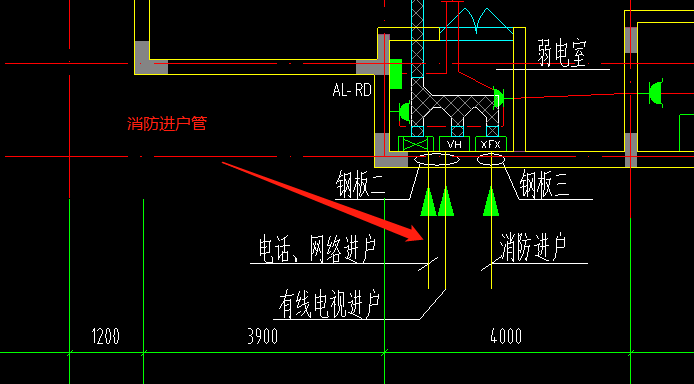

电缆手孔井，

WDZ-0.45/0.75kV低烟无卤阻燃导线---是低烟无卤电线

NH-RVS-2x2.5-SC20 电线

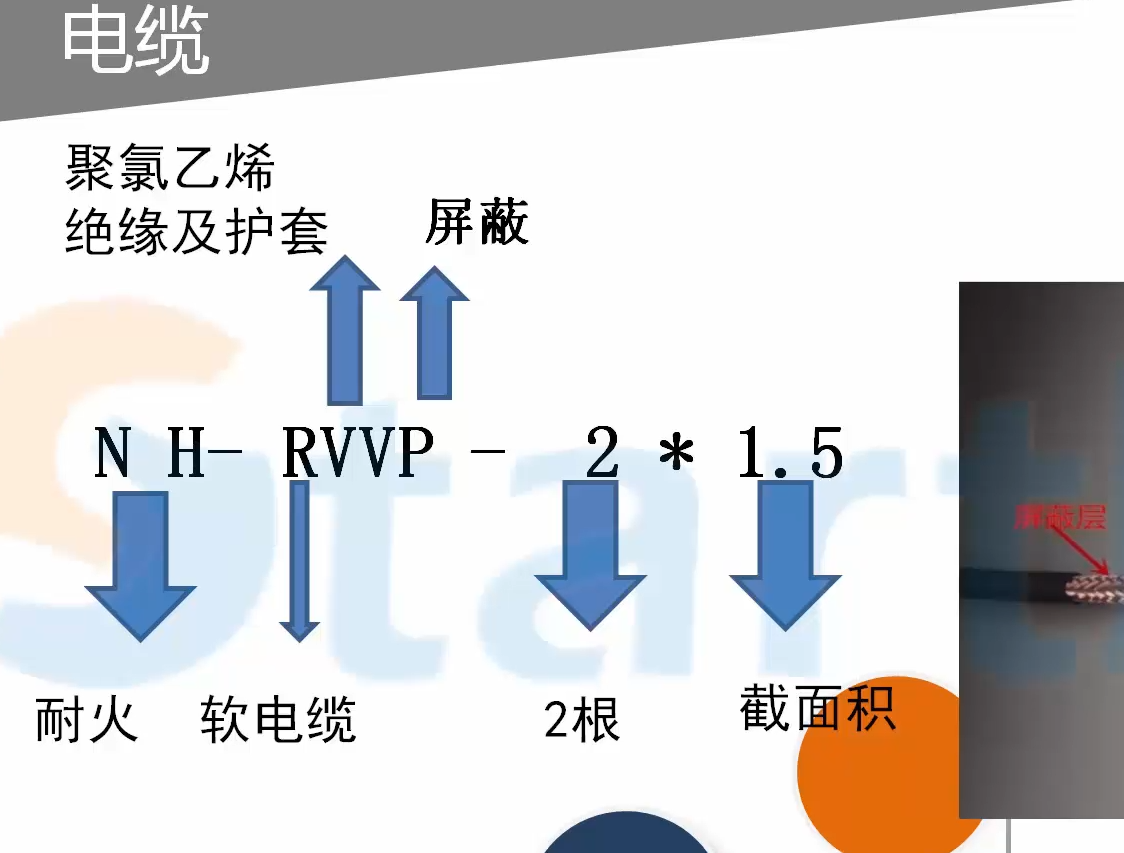

NH-RVS-2*1.5    称为双绞线或 麻花线，买的时候就买一根

 NH-BVR-2*1.5    BV叫电线，R是铜丝，所以需要乘以芯数



消防配电箱，应急照明配电箱

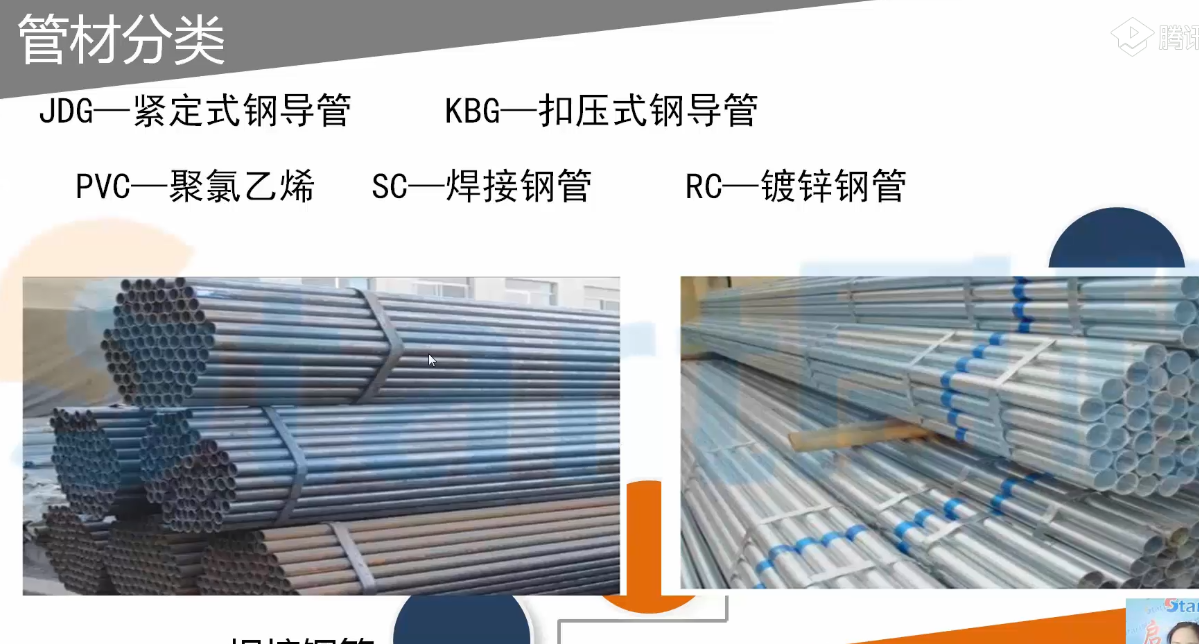

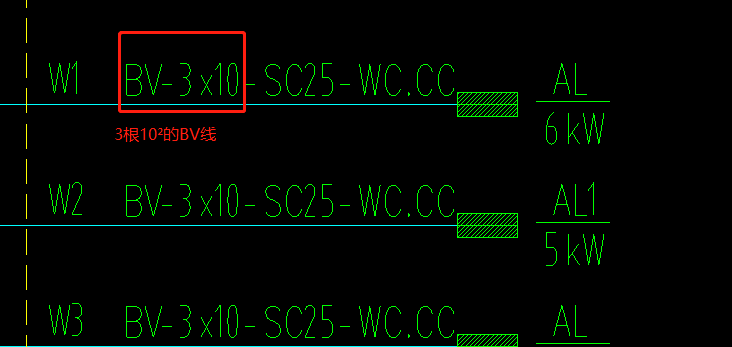

 SC25是 穿焊接钢管，管径是25的  | |  WC.CC表示沿墙敷设，到楼板后，楼板暗敷，，最后到AL的时候，在沿墙敷设

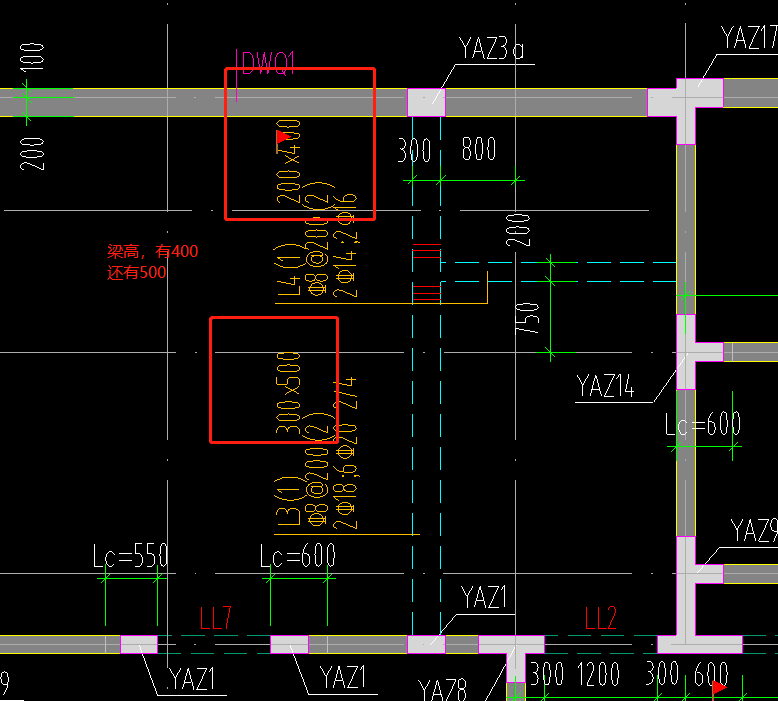

桥架一般在梁下100安装，梁高看结构图，一般在400到500mm(具体安装现场施工情况来看，是梁下100还是桥架贴梁走)



电力电缆：

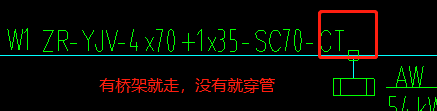

　　所有的电缆和电线必须穿管，或者穿桥架，就是他不能裸着直接走，所以只要是有电缆、电线必须

考虑他的配管或者桥架

图说明：





 　　2 指俩跟电缆，带22就是指  带钢带铠装的意思

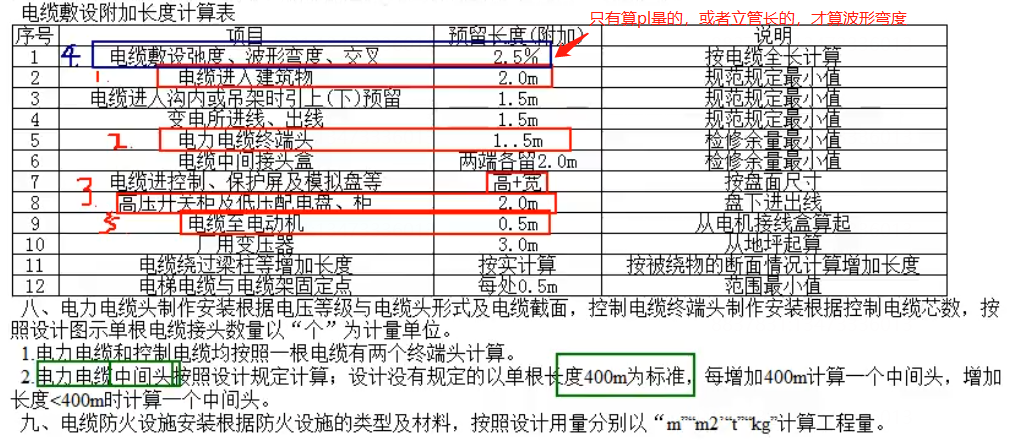

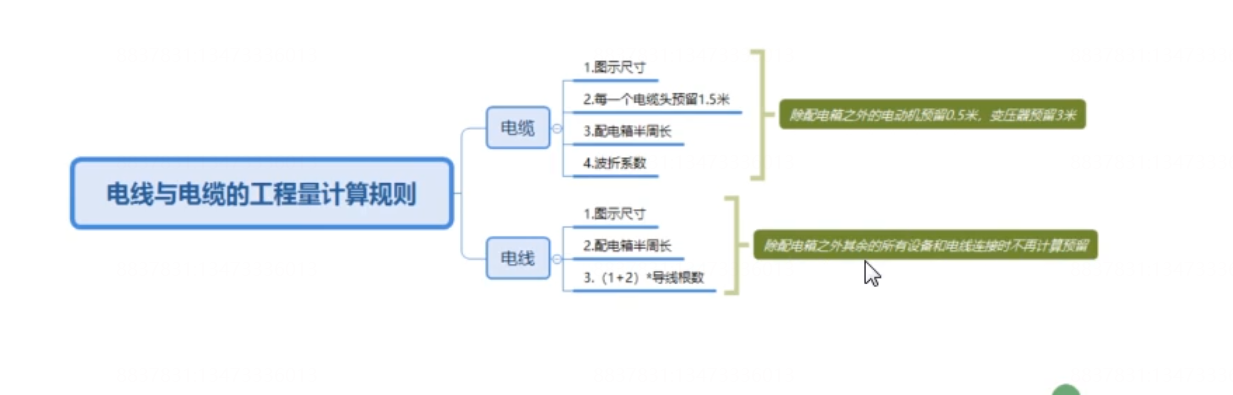

 （线缆总长+预留长度）*1.025

图说明：

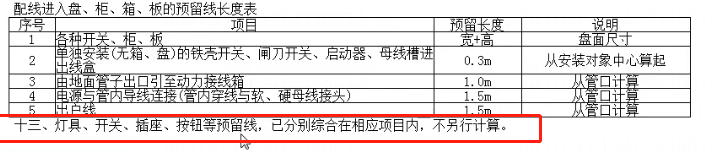

电缆进入配电箱，预留宽加高，进入配电柜，预留2m，延长米都要乘以2.5%,进建筑物的还有预留2m。，现在就是算3和2，

注意：遇到箱子才会有终端头





























电缆计算公式：















插座：

FC：地面敷设

WC：墙面敷设

CC：顶板敷设

SCE：吊顶内敷设

pc20：我们叫硬质塑料管

 电梯控制箱：一般预料1.2m

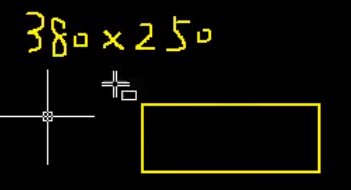

屋内箱子尺寸：预算暂时按照380*250来计算





照明：



照明三根线：火线(连开关)、零线(接灯)、接地线(接灯)

开关：连接线（连接灯的）

看到0315，缺少部分，过俩天再看

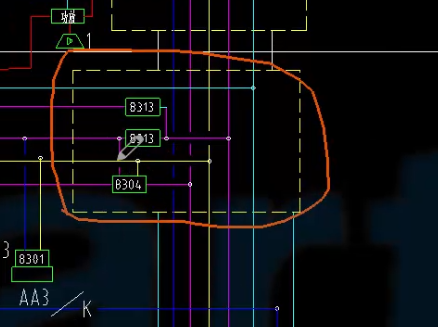

接线箱

8304电话模块

8303输入模块

感烟吸顶竖直无所谓，不考虑







NH-RVS-2*1.5    称为双绞线或 麻花线，买的时候就买一根

 NH-BVR-2*1.5    BV叫电线，R是铜丝，所以需要乘以芯数
