编译原理第三次作业

3.3.5

(1) 正则表达式：

define) other -> {bcdfghjklmnpqrstvwxyz}

answer:other* a(other|a)* e(other|e)* i(other|i)* o(other|o)* u(other|u)*

NFA: (由python代码生成,除了这个下面的DFA是基于开源工具绘制的)

from graphviz import Digraph

def create_nfa():
    nfa = Digraph(format="png", node_attr={"shape": "circle"}, edge_attr={"label": "ε"})
    nfa.attr(rankdir="LR")  # 水平布局


    nfa.attr(size="64,64")
    nfa.attr(ranksep="2")
    nfa.attr(nodesep="1")
    nfa.attr(fontsize="12")

    # 定义状态
    states = ["start", "q0", "q1", "q2", "q3", "q4", "q5", "final"]
    for state in states:
        nfa.node(state)

    # 定义其他字符集合
    other = "bcdfghjklmnpqrstvwxyz"

    # 初始状态到q0的ε转移
    nfa.edge("start", "q0", label="ε")

    # q0: other* -> ε转移
    nfa.edge("q0", "q0", label=f"{other}|ε")

    # q0 -> q1: a(other|a)*
    nfa.edge("q0", "q1", label="a")
    nfa.edge("q1", "q1", label=f"{other}|a")

    # q1 -> q2: e(other|e)*
    nfa.edge("q1", "q2", label="e")
    nfa.edge("q2", "q2", label=f"{other}|e")

    # q2 -> q3: i(other|i)*
    nfa.edge("q2", "q3", label="i")
    nfa.edge("q3", "q3", label=f"{other}|i")

    # q3 -> q4: o(other|o)*
    nfa.edge("q3", "q4", label="o")
    nfa.edge("q4", "q4", label=f"{other}|o")

    # q4 -> q5: u(other|u)*
    nfa.edge("q4", "q5", label="u")
    nfa.edge("q5", "q5", label=f"{other}|u")

    # q5 -> final: ε转移
    nfa.edge("q5", "final", label="ε")

    return nfa


nfa = create_nfa()
nfa.render("nfa_diagram", view=True)

NFA转DFA表格：

l		la	le	li	lo	lu	lother
q0	q1						q0
q1	q1	q2					q1
q2		q2	q3				q2
q3			q3	q4			q3
q4					q4	q5	q4
q5						q5	q5

(6)
正则表达式：
(b|a (bb|aa)* (ba|ab)) (bb|aa|(ba|ab) (bb|aa)* (ba|ab)) *

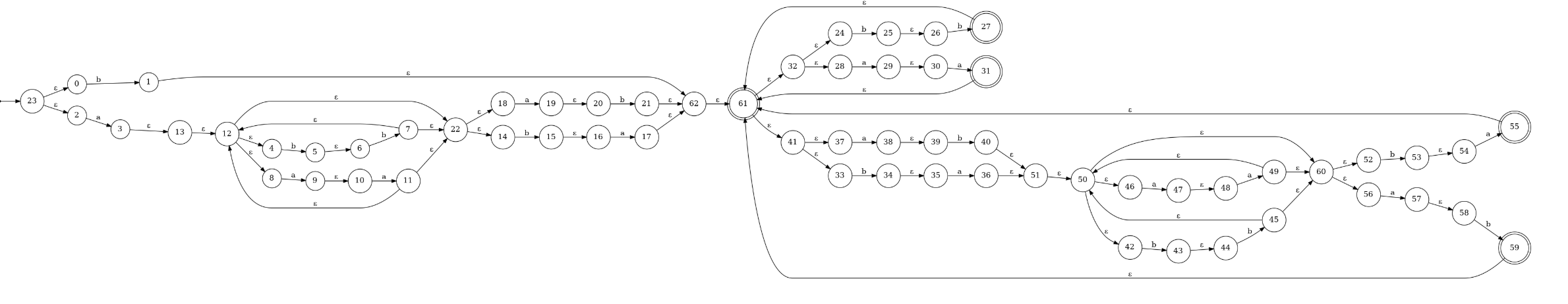

NFA:

NFA转DFA表格：

l		la	lb
23 0 2		23 0 2 3 13 12 22 4 8	23 0 2 1 62
...		...	...

(8)
正则表达式：
b* (a+b?)*

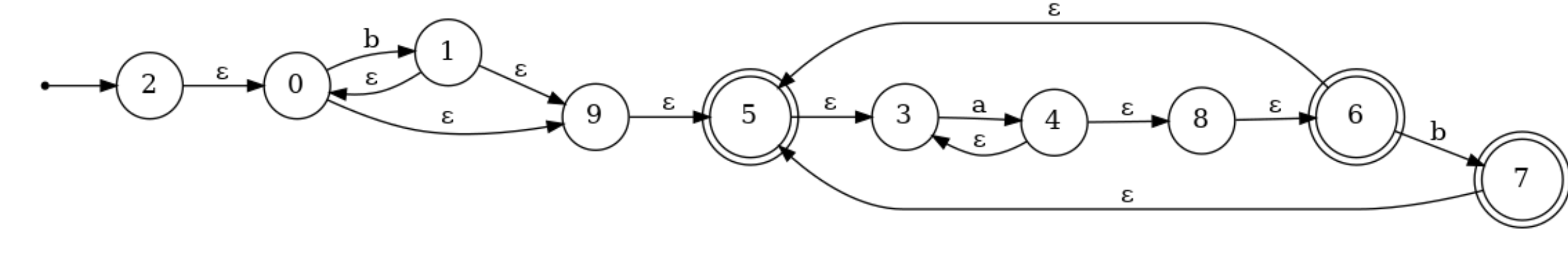

NFA:

NFA转DFA表格：

l		la	lb
2 0 9 5 3		2 0 9 5 3 4 8 6	2 0 9 5 3 1
2 0 9 5 3 4 8 6		2 0 9 5 3 4 8 6	2 0 9 5 3 4 8 6 7 1
2 0 9 5 3 1		2 0 9 5 3 4 8 6 1	2 0 9 5 3 1
2 0 9 5 3 4 8 6 1			2 0 9 5 3 4 8 6 1 7

(9)
正则表达式：
b* | b* a + | b* a + b a*

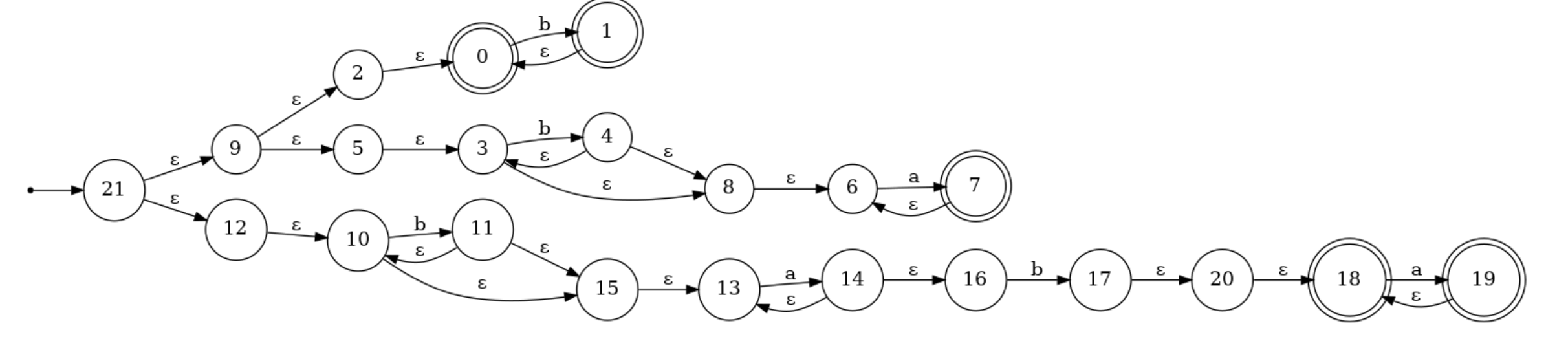

NFA:

NFA转DFA表格：

l		la	lb
21 9 12 2 5 0 3 10 8 6 15 13			21 9 12 2 5 0 3 10 8 6 15 13 1 11
21 9 12 2 5 0 3 10 8 6 15 13 1 11		21 9 12 2 5 0 3 10 8 6 15 13 1 11 7 14 16	21 9 12 2 5 0 3 10 8 6 15 13 1 11
21 9 12 2 5 0 3 10 8 6 15 13 1 11 7 14 16		21 9 12 2 5 0 3 10 8 6 15 13 1 11 7 14 16	21 9 12 2 5 0 3 10 8 6 15 13 1 11 7 14 16 17 20 18
21 9 12 2 5 0 3 10 8 6 15 13 1 11 7 14 16 17 20 18		21 9 12 2 5 0 3 10 8 6 15 13 1 11 7 14 16 17 20 18 19	21 9 12 2 5 0 3 10 8 6 15 13 1 11 7 14 16 17 20 18
