openflow1

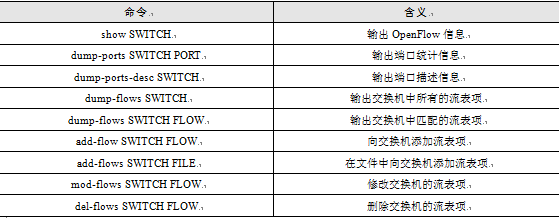

• OpenFlow是用于管理交换机流表的协议，ovs-ofctl是Open vSwitch提供的命令行工具。在没有配置OpenFlow控制器的模式下，用户可以使用ovs-ofctl命令通过OpenFlow协议连接Open vSwitch来创建、修改或删除Open vSwitch中的流表项，并对Open vSwitch的运行状况进行动态监控。ovs-ofctl关于流表管理的常用命令如下表所示。

  对于add-flow、add-flows和mod-flows这3个命令，还需要指定要执行的动作actions=[target],[target]…，一个流规则中可能有多个动作，按照指定的先后顺序执行。

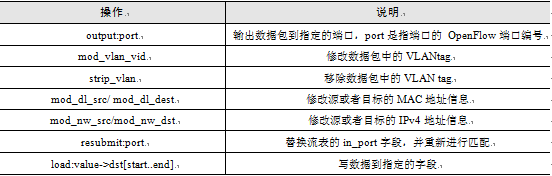

  常见的流表操作如下表所示。

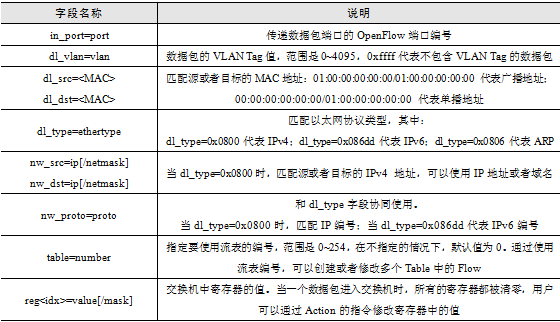

  在OpenFlow白皮书中，Flow被定义为某个特定的网络流量。例如，一个TCP连接就是一个Flow，或者从某个IP地址发出来的数据包，都可以被认为是一个Flow。支持OpenFlow协议的交换机应该包括一个或多个流表，流表中的条目包含：数据包头的信息、匹配成功后要执行的指令和统计信息。当数据包进入OVS后，会将数据包和流表中的流表项进行匹配，如果发现了匹配的流表项，则执行该流表项中的指令集。相反，如果数据包在流表中没有发现任何匹配，OVS会通过控制通道把数据包发到OpenFlow控制器中。在OVS中，流表项作为ovs-ofctl的参数，采用如下的格式：字段=值，如果有多个字段，可以用逗号或空格分开，一些常用的字段列举如下表所示。


• 实验步骤



  一、实验环境检查

  步骤1 登录交换机，执行以下命令，查看镜像中原有的网桥，如下图所示。

  ovs-vsctl show




  步骤2 执行以下命令，删除当前网桥，并进行确认，如下图所示。

  ovs-vsctl del-br br-sw
  ovs-vsctl show




  二、流表管理

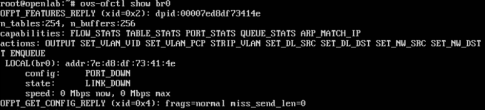

  步骤1 执行以下命令，添加网桥，并查看虚拟交换机的基本信息，如下图所示。

  # ovs-vsctl add-br br0
  # ovs-ofctl show br0



  由上图可知，可以查看到交换机dpid、流表数量、性能参数、动作参数、MAC地址等信息。

  步骤2 执行以下命令，查看虚拟交换机上各端口的状态，如下图所示。

  # ovs-ofctl dump-flows br0



  由上图可知，输出的结果中包含了各端口上收到的数据包数，字节数，丢包数，错误数据包数等。

  步骤3 执行以下命令，添加一条流表项，设置流表项生命周期为1000s，优先级为17，入端口为3，动作是output:2。

  # ovs-ofctl add-flow br0 idle_timeout=1000,priority=17,in_port=3,actions=output:2


  说明：这条流表项的作用是将端口3接收到的数据包从端口2输出。

  步骤4 执行以下命令，查看交换机上所有流表信息，如下图所示。

  # ovs-ofctl dump-flows br0


  步骤5 执行以下命令，删除入端口为3的的流表项，删除后，再次查看流表信息，如下图所示。

  # ovs-ofctl del-flows br0 in_port=3
  # ovs-ofctl dump-flows br0
