任务目的

1、了解交换机的MAC地址学习过程。
2、了解交换机对已知单播、未知单播和广播帧的转发方式。
任务环境

设备名称软件环境（镜像）硬件环境

主机 Ubuntu 14.04桌面版
Mininet 2.2.0
CPU：1核内存：2G 磁盘：20G

注：系统默认的账户为root/root@openlab，openlab/user@openlab。
任务内容

通过Mininet模拟二层交换机和两个主机，通过两个主机通信来了解交换机MAC地址学习过程。
实验原理
MAC（media access control，介质访问控制）地址是识别LAN节点的标识。MAC对设备（通常是网卡）接口是全球唯一的，MAC地址为48位，用12个16进制数表示。前6个16进制数字由IEEE管理，用来识别生产商或者厂商，构成OUI（Organization Unique Identifier，组织唯一识别符）。后6个包括网卡序列号，或者特定硬件厂商的设定值。对于一个网卡来说，MAC地址是它的一个物理地址，是不可变的，而IP地址是它对应的一个逻辑地址，是可以更改的。说到MAC地址表，就不得不说一下交换机的工作原理了，因为交换机是根据MAC地址表转发数据帧的。在交换机中有一张记录着局域网主机MAC地址与交换机接口的对应关系的表，交换机就是根据这张表负责将数据帧传输到指定的主机上的。交换机在接收到数据帧以后，首先、会记录数据帧中的源MAC地址和对应的接口到MAC表中，接着、会检查自己的MAC表中是否有数据帧中目标MAC地址的信息，如果有则会根据MAC表中记录的对应接口将数据帧发送出去(也就是单播)，如果没有，则会将该数据帧从非接受接口发送出去（也就是广播）。下图详细讲解交换机传输数据帧的过程。
1. 主机A会将一个源MAC地址为自己目标MAC地址为主机B的数据帧发送给交换机。
2. 交换机收到此数据帧后，首先将数据帧中的源MAC地址和对应的接口（接口为f
  0/1）记录到MAC地址表中。
3. 然后交换机会检查自己的MAC地址表中是否有数据帧中的目标MAC地址的信息，如果有，则从MAC地址表中记录的接口发送出去；如果没有，则会将此数据帧从非接收接口的所有接口发送出去（也就是除了f0/1接口）。
4. 这时，局域网的所有主机都会收到此数据帧，但是只有主机B收到此数据帧时会响应这个广播，并回应一个数据帧，此数据帧中包括主机B的MAC地址。
5. 当交换机收到主机B回应的数据帧后，也会记录数据帧中的源MAC地址（也就是主机B的MAC地址），这时，再当主机A和主机B通信时，交换机根据MAC地址表中的记录，实现单播了。

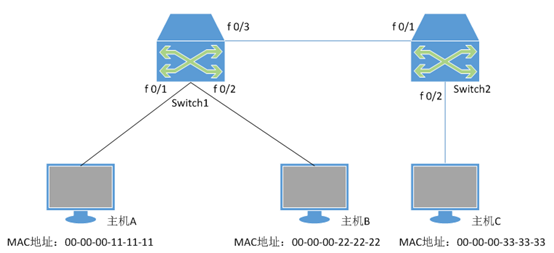

当局域网存在多个交换机互联的时候，交换机的MAC地址表记录过程如下图所示。
1. 主机A将一个源MAC地址为自己，目标MAC地址主机C的数据帧发送给交换机。
2. 交换机1收到此数据帧后，会学习源MAC地址，并检查MAC地址表，发现没有目标MAC地址的记录，则会将数据帧广播出去，主机B和交换机2都会收到此数据帧。
3. 交换机2收到此数据帧后也会将数据帧中的源MAC地址和对应的接口记录到MAC地址表中，并检查自己的MAC地址表，发现没有目标MAC地址的记录，则会广播此数据帧。
4. 主机C收到数据帧后，会响应这个数据帧，并回复一个源MAC地址为自己的数据帧，这时交换机1和交换机2都会将主机C的MAC地址记录到自己的MAC地址表中，并且以单播的形式将此数据帧发送给主机A。
5. 这时，主机A和主机C通信就是一单播的形式传输数据帧了，主机B和主机C通信如上述过程一样，因此交换机2的MAC地址表中记录着主机A和主机B的MAC地址都对应接口f0/1。
从上面的两幅图可以看出，交换机具有动态学习源MAC地址的功能，并且交换机的一个接口可以对应多个MAC地址，但是一个MAC地址只能对应一个接口。本次实验将通过Mininet来验证交换机的MAC地址学习功能。

注意：交换机动态学习的MAC地址默认只有300S的有效期，如果300S内记录的MAC地址没有通信，则会删除此记录。

设备名称	软件环境（镜像）	硬件环境
主机	Ubuntu 14.04桌面版 Mininet 2.2.0	CPU：1核内存：2G 磁盘：20G

实验步骤

一、MAC地址学习操作

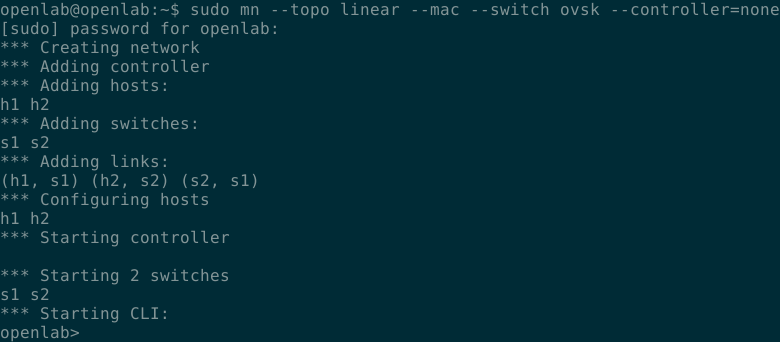

步骤1. 登录Mininet虚拟机，执行以下命令创建一个线型拓扑，控制器设置为无。

 $ sudo mn --topo linear --mac --switch ovsk --controller=none

步骤2. 执行 nodes 命令查看全部节点，如下图所示。

步骤3. 执行 net 命令查看链路信息，如下图所示。

步骤4. 执行 dump 命令查看节点信息，如下图所示。

步骤5. 再打开一个终端（Terminal窗口2），执行如下命令来打开交换机s1和交换机s2的二层。

$ sudo ovs-vsctl del-fail-mode s1
$ sudo ovs-vsctl del-fail-mode s2

说明：因为交换机s1和交换机s2是两个SDN交换机，在启动Mininet时没有指定任何控制器，交换机中没有流表的存在，无法进行转发操作。主机h1和主机h2无法进行通信。执行上述命令后，s1和s2就是两台普通的二层交换机了。

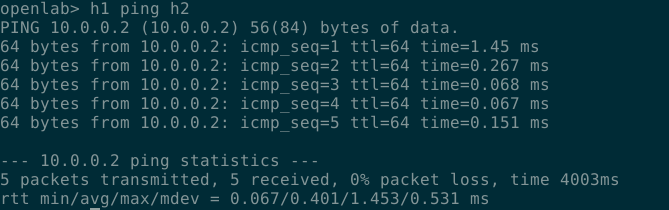

步骤6. 在Terminal窗口1中，执行如下命令进行两台主机Ping操作。

 > h1 ping h2

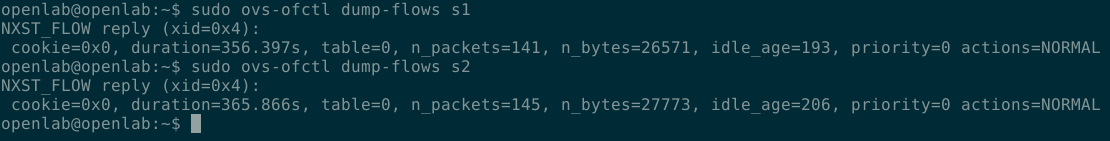

步骤7. 在Terminal窗口2中执行如下命令，查看流表项。

$ sudo ovs-ofctl dump-flows s1
$ sudo ovs-ofctl dump-flows s2

由上图可以看到有两条数据帧转发表，但并不是SDN交换机中的流表。这表明交换机已进行过MAC地址学习。

二、MAC地址学习分析

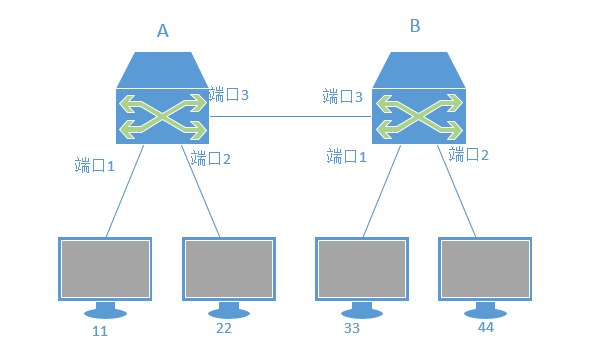

步骤1. 如下图所示，假设交换机A和B的MAC地址表是空的，主机11向主机33发送数据帧。

步骤2. 交换机A接收到数据帧后，执行以下操作。

（1）交换机A学习主机11的MAC地址和端口号，此时交换机A的MAC地址表如下图所示。

（2）交换机A查看自己的MAC地址表。

（3）如果MAC地址表中有目的主机MAC地址则直接进行数据转发，如果没有则继续执行步骤4。
（4）交换机A向除源数据发送端口外的其他所有端口发送广播（这里交换机A从端口2和端口3向外发送广播）。

步骤3. 交换机B在接收到数据帧后，执行以下操作。

（1）交换机B学习源MAC地址和端口号，此时交换机B的MAC地址表如下图所示。

（2）交换机B查看自己的MAC地址表。

（3）交换机B向除源数据发送端口外的其他所有端口发送广播（这里交换机B从端口1和端口2向外发送广播）。

步骤4. 主机22查看接收到的数据帧，发现目标MAC地址不是自己，丢弃数据帧。

步骤5. 主机33接收数据帧，主机44丢弃数据帧。

步骤6. 假设这时候主机44要给主机11发送数据帧。

步骤7. 交换机B接收到数据帧后，执行以下操作。

（1）交换机B学习主机44的MAC地址和端口号，此时交换机B的MAC地址表如下图所示。

（2）交换机B查看自己的MAC地址表，根据MAC地址表中的条目，单播转发数据到端口3。

步骤8. 交换机A在接收到数据帧后，执行以下操作。

（1）交换机A学习源MAC地址和端口号，此时交换机A的MAC地址表，如下图所示。

（2）交换机A查看自己的MAC地址表，根据MAC地址表中的条目，单播转发数据到端口1。

（3）主机11接收到数据帧。至此，MAC地址学习过程结束。

基于Mininet的VXLAN实验

实验描述: 基于Mininet的VXLAN实验

一级分类: SDN

二级分类: Mininet

难易级别: 基础

实验课时: 2.0

任务目的

1、使用VXLAN连接两个独立的Mininet环境，并通过在Mininet环境中设置搭建VXLAN，感受VXLAN的优势。
2、在没有控制器的条件下，通过设置流表的方式确保网络的连通性。

任务环境

设备名称	软件环境（镜像）	硬件环境
交换机	Ubuntu 14.04命令行版 Open vSwitch 2.3.1	CPU：2核内存：4G 磁盘：20G
主机	Ubuntu 14.04桌面版 Mininet 2.2.0_ovs2.3.0	CPU：1核内存：2G 磁盘：20G

注：系统默认的账户为root/root@openlab，openlab/user@openlab。

任务内容

1、基于SDN控制器创建跨主机的VXLAN隧道。
2、基于OVS命令设置流表，创建跨主机的VXLAN隧道。
实验原理

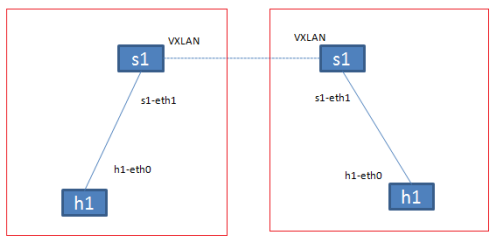

如下图所示，在两台虚拟机中利用Mininet创建两个网络，利用VXLAN连通这两个Mininet环境。关闭默认的控制器后，通过设置流表确保网络的连通性。本实验要求OVS版本在2.0.1以上，实验拓扑如下图所示。
实验步骤
一、实验环境检查

步骤1 登录主机host1，单击终端图标，打开终端，执行ifconfig命令查看主机IP，如下所示。

由上图可知，网卡eth1未分配IP地址。

步骤2 执行命令sudo vim /etc/network/interfaces，为eth1分配静态IP地址，如下所示。

步骤3 执行命令sudo ifdown eth1 && sudo ifup eth1，重启网卡eth1，如下所示。

由上图可知，网卡eth1的IP地址已经正确分配。

步骤4 登录主机host2，重复上述操作，为主机host2的网卡eth1配置静态IP地址10.0.0.7，如下所示。

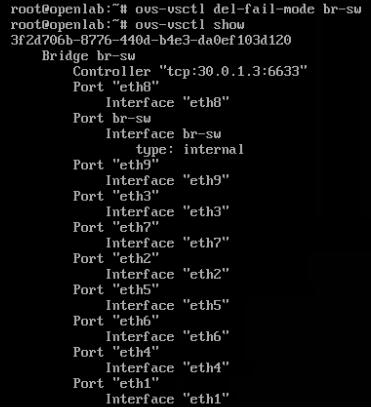

步骤5 登录交换机，用命令ovs-vsctl del-fail-mode br-sw，修改OVS交换机为传统模式。修改后如下所示。

二、基于控制器实现

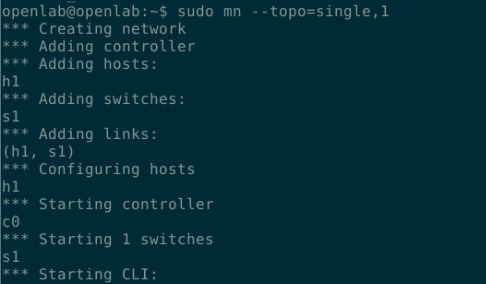

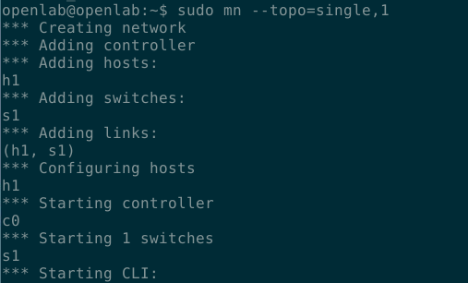

步骤1 登录主机host1，执行命令sudo mn --topo=single,1，在host1中创建拓扑（一台交换机连接一台主机）。

步骤2 在Mininet CLI中执行如下命令，为网桥添加端口，端口名称为vxlan。
```
sh ovs-vsctl add-port s1 vxlan
sh ovs-vsctl show
```
由上图可知，vxlan端口已成功挂载到网桥s1。

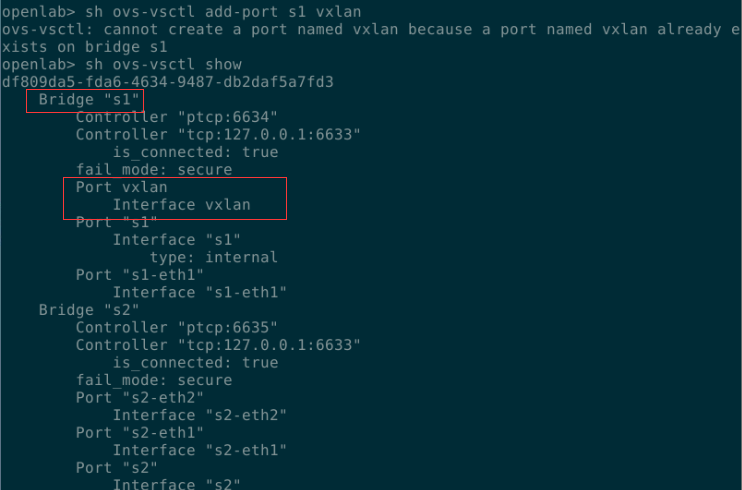

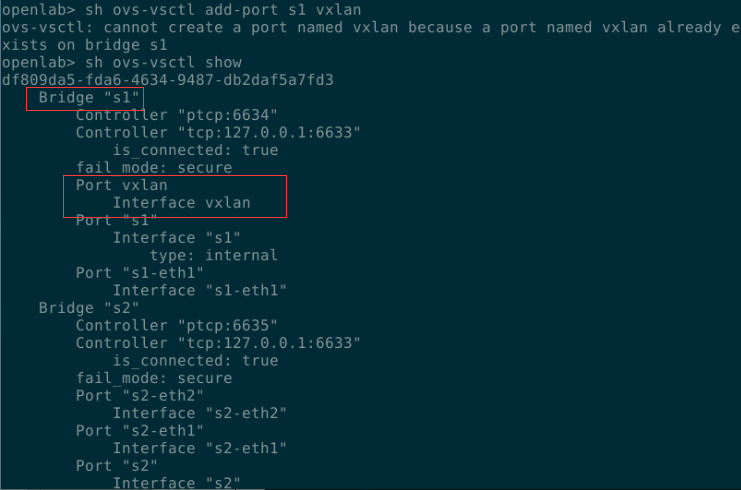

说明：若出现如下错误可忽略不计。

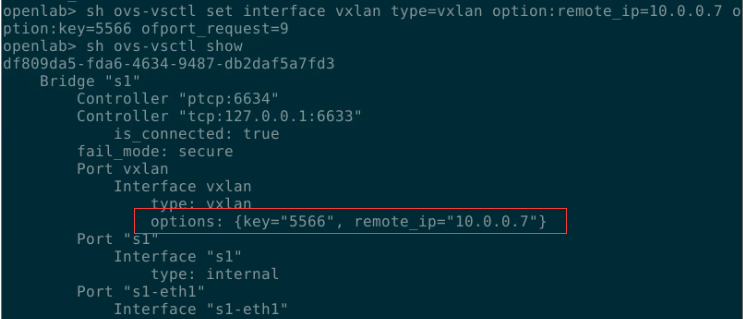

步骤3 在Mininet CLI中执行如下命令，设置VXLAN端口，其中remote_ip为主机host2网卡eth0的IP地址，隧道id为5566。
```
sh ovs-vsctl set interface vxlan type=vxlan option:remote_ip=10.0.0.7 option:key=5566 ofport_request=9
sh ovs-vsctl show
```
步骤4 执行命令h1 ifconfig h1-eth0 10.0.0.1，为Mininet所创建拓扑中的h1配置IP地址10.0.0.1。

步骤5 登录主机host2，执行命令sudo mn --topo=single,1，在host2中创建拓扑（一台交换机连接一台host）。

步骤6 在Mininet CLI中执行如下命令，为网桥添加端口，端口名称为vxlan。
```
sh ovs-vsctl add-port s1 vxlan
sh ovs-vsctl show
```
由上可知，vxlan端口已成功挂载到网桥s1。

步骤7 在Mininet CLI中执行如下命令，设置VXLAN端口，其中remote_ip为主机host1网卡eth0的IP地址，隧道id为5566。
```
sh ovs-vsctl set interface vxlan type=vxlan option:remote_ip=10.0.0.6 option:key=5566 ofport_request=9
```

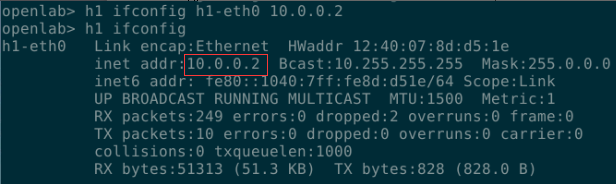

步骤8 执行命令h1 ifconfig h1-eth0 10.0.0.2，为Mininet所创建拓扑中的h1配置IP地址10.0.0.2。

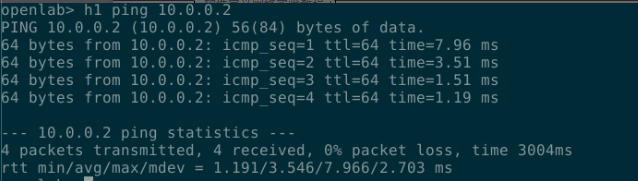

步骤9 登录主机host1，执行命令h1 ping 10.0.0.2，测试VXLAN隧道的连通性。

三、基于OVS流表实现

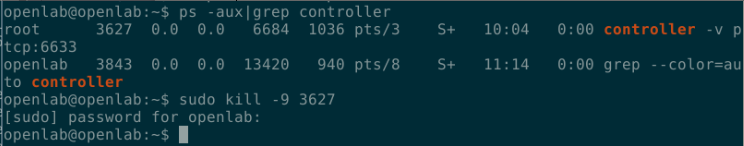

步骤1 登录主机host1，打开一个新的命令终端，执行以下命令，查询并终止控制器进程。
```
$ ps -aux|grep controller
$ sudo kill -9 3627
```
步骤2 登录主机host2，打开一个新的命令终端，执行以下命令，查询并终止控制器进程。
```
$ ps -aux|grep controller
$ sudo kill -9 3665
```

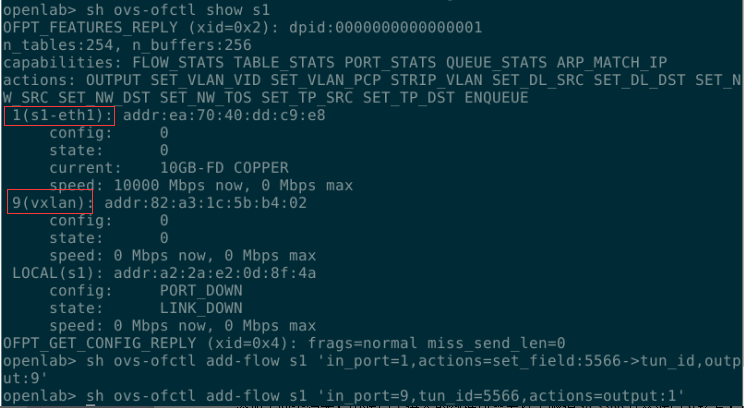

步骤3 登录主机host1，在Mininet操作界面执行以下命令，设置OVS流表。
```
> sh ovs-ofctl show s1
> sh ovs-ofctl add-flow s1 'in_port=1,actions=set_field:5566->tun_id,output:9'
> sh ovs-ofctl add-flow s1 'in_port=9,tun_id=5566,actions=output:1'
> sh ovs-ofctl show s1
```
由上可知，交换机s1连接主机h1的端口号为1，s1的vxlan端口号为9。通过上述命令添加了两条流表：由端口1进入的数据包需要打上隧道id:5566,并从端口9转发；由端口9进入的数据包并且tun_id为5566，需要从端口1转发。

步骤4 登录主机host2，在Mininet操作界面执行以下命令，设置OVS流表。
```
> sh ovs-ofctl show s1
> sh ovs-ofctl add-flow s1 'in_port=1,actions=set_field:5566->tun_id,output:9'
> sh ovs-ofctl add-flow s1 'in_port=9,tun_id=5566,actions=output:1'
> sh ovs-ofctl show s1
```
由上可知，交换机s1连接主机h1的端口号为1，s1的vxlan端口号为9。通过上述命令添加了两条流表：由端口1进入的数据包需要打上隧道id:5566,并从端口9转发；由端口9进入的数据包并且tun_id为5566，需要从端口1转发。

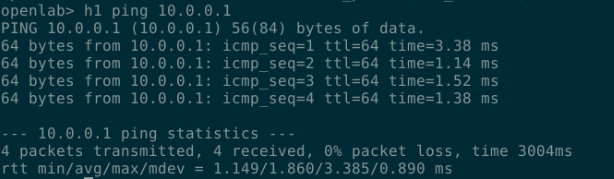

步骤5 执行以下命令h1 ping 10.0.0.1，测试VXLAN隧道连通性。

由上可知，VXLAN隧道可以正常通信。

基于l2_multi模块寻找最短路径实验

实验描述: 基于l2_multi模块寻找最短路径实验

一级分类: SDN

二级分类: Mininet

难易级别: 基础

实验课时: 2.0

任务目的

1、认识Miniedit并且掌握其基本使用方法。
2、学会使用pox控制器的l2_multi模块寻找主机间的最短传输路径。

任务环境

设备名称	软件环境（镜像）	硬件环境
控制器	Ubuntu 14.04桌面版 Pox 0.2.0	CPU：2核内存：4G 磁盘：20G
主机	Ubuntu 14.04桌面版 Mininet 2.2.0_ovs2.3.0	CPU：1核内存：2G 磁盘：20G

注：系统默认的账户为root/root@openlab，openlab/user@openlab。

任务内容

1、学习Mininet图形化构建拓扑文件的方法。
2、使用pox控制器的l2_multi模块寻找主机间的最短传输路径。
实验原理

Miniedit是一个使用Python编写的图形用户界面，布局和用法有点类似于packet tracer，用户利用所提供的网络元件自主搭建拓扑，右键单击某个元件可以查看、编辑该元件的基本信息。拓扑搭建完成后，用户可以根据需要导出生成python文件。
forwarding.l2_multi是一个交换机mac地址学习模块，其他模块采用的地址学习方式是基于“交换机——交换机”，交换机与相邻的交换机交换地址信息。而l2_multi模块使用openflow.discovery学习整个网络的拓扑，所有交换机同步地址信息。

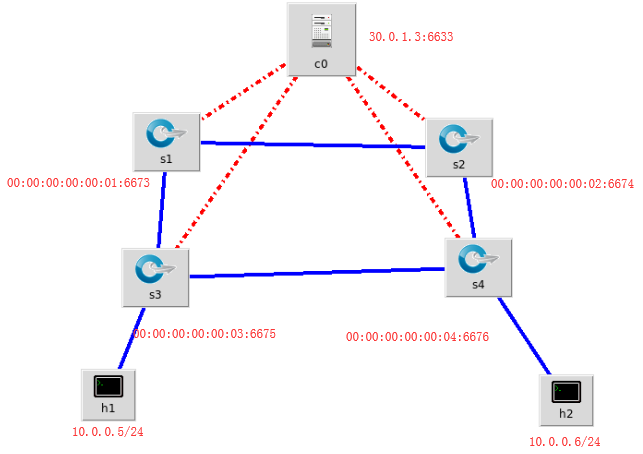

本实验利用Miniedit绘制网络拓扑并导出生成mininet脚本。此外利用pox控制器中的l2_multi模块找出该拓扑中两个主机间的最短路径。实验拓扑如下图所示。
实验步骤
一、实验环境检查

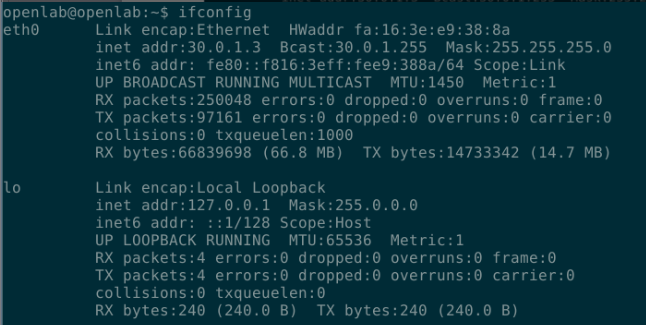

登录控制器，单击终端图标，打开终端，执行ifconfig命令查看控制器IP，如下所示。

二、生成Mininet脚本

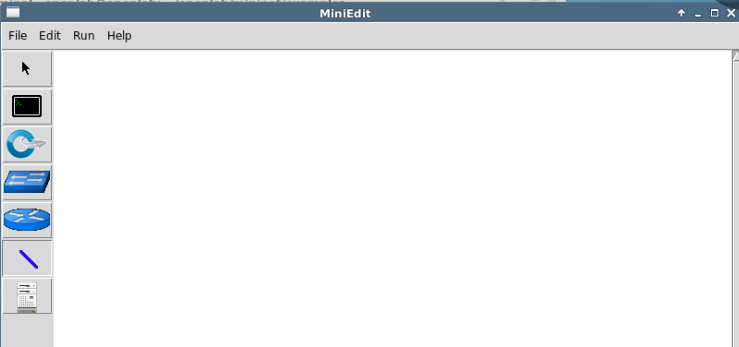

步骤1 登录Mininet主机，执行以下命令，打开Miniedit。
```
$ cd openlab/mininet/examples
$ sudo ./miniedit.py
```

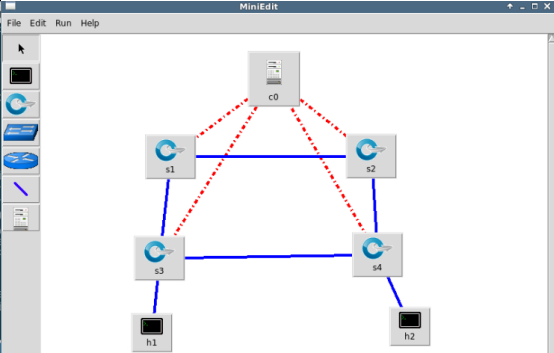

步骤2 左键选择侧栏网元图标，在绘图板中左键点击，绘制网络拓扑，如下图所示。

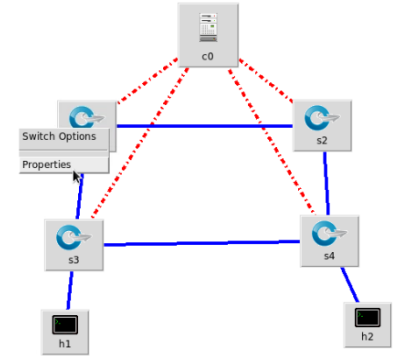

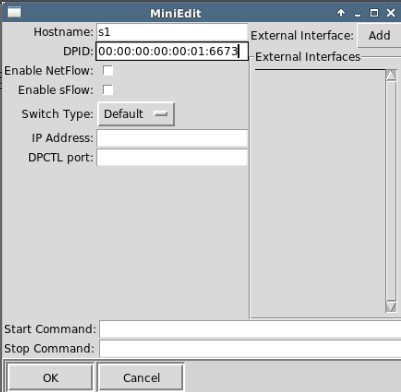

步骤3 右键点击交换机s1的图标，设置参数，如下图所示。

如上图，设置DPID为00:00:00:00:00:01:6673，选择‘ok’。
注意：交换机s2、s3、s4设置方法相同，具体DPID遵循实验原理中的拓扑图。

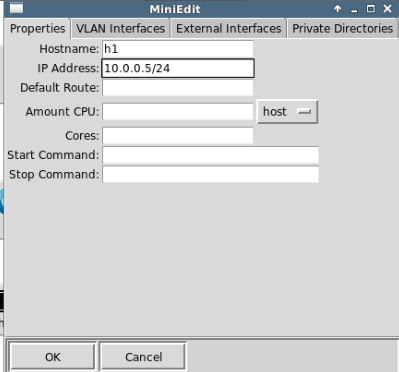

步骤4 右键点击主机h1的图标，设置参数，如下图所示。

如上图，设置IP设为10.0.0.5/24，选择‘ok’。
注意：主机h2设置方法相同，具体ID遵循实验原理中的拓扑图。

步骤5 右键点击控制器c0的图标，设置参数，如下图所示。

如上图，控制器IP设为30.0.1.3，选择‘ok’。

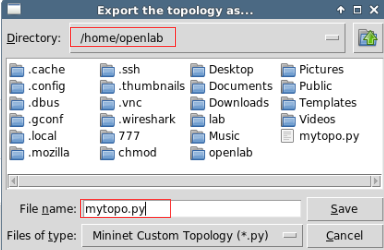

步骤6 选择“File → Export Level 2 Script”，将拓扑保存为Python脚本，位于/home/openlab文件夹下，如下图所示。

步骤7 打开新的命令窗口，执行命令sudo vim mytopo.py，修改部分代码，如下图所示。

修改控制器相关代码，如上图红色标记所示，控制器IP地址需要根据具体实验情况填写。

步骤8 执行命令sudo chmod +x mytopo.py，为Mininet脚本添加可执行权限。

三、观测实验数据

步骤1 登录控制器pox，执行以下命令，查询并终止控制器进程。
```
$ ps –aux|grep pox
$ sudo kill -9 <进程id>
```

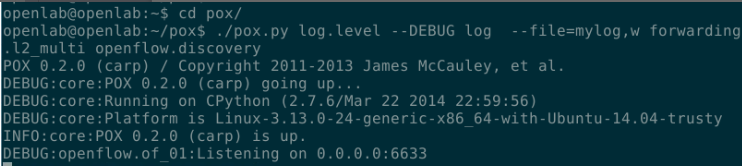

步骤2 执行以下命令，使用l2_multi模块启动pox进程。
```
$ cd pox
$ ./pox.py log.level --DEBUG log --file=mylog,w forwarding.l2_multi openflow.discovery
```

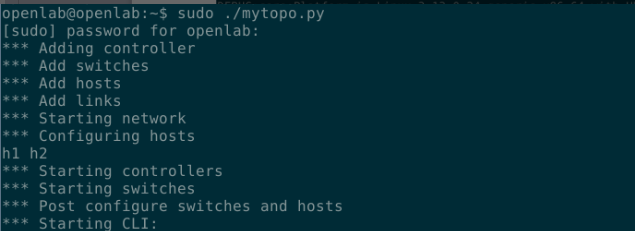

步骤3 登录主机host1，执行命令sudo ./mytopo.py，运行Mininet脚本。

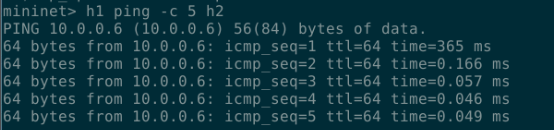

步骤4 执行以下命令，测试h1与h2之间的连通性并查看交换机流表。
```
$ h1 ping –c 5 h2
$ sh ovs-ofctl dump-flows s1
$ sh ovs-ofctl dump-flows s2
$ sh ovs-ofctl dump-flows s3
$ sh ovs-ofctl dump-flows s4
```
从h1-h2有两条路径，分别是“h1-s3-s4-h2”和“h1-s3-s1-s2-s4-h2”。由s1、s2、s3、s4的流表可以看出，s3、s4中有相关流表，而s1、s2中并没有流表，说明数据包没有通过s1、s2，h1、h2之间最短的路径是h1-s3-s4-h2。
