BLOG-2

OOP题目集4
NCHUD-数字电路模拟程序-1
数字电路是一种处理离散信号的电子电路。与处理连续变化信号（如声音、温度）的模拟电路不同，数字电路只识别和运算两种基本状态：高电平（通常表示为“1”） 和 低电平（通常表示为“0”）。这正好与二进制数制系统相对应，使得数字电路成为所有计算机和数字系统的物理实现基础。

请编程实现数字电路模拟程序，

1、电路元件

电路中包含与门、或门、非门、异或门、同或门五种元件。元件特征如下：


包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是高电平，输出引脚才是高电平，只要有一个输入引脚为低电平，输出引脚输出低电平。

或门：


包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是低电平，输出引脚才是低电平，只要有一个输入引脚为高电平，输出引脚输出高电平。

非门：

包含一个输入引脚和一个输出引脚。输出引脚的电平与输入引脚的电平相反，如输入为低电平，输出则为高电平。

异或门：


包含两个输入引脚和一个输出引脚。当两个输入引脚电平不一致时输出引脚输出高电平，否则输出低电平。

同或门：

image.png包含两个输入引脚和一个输出引脚。当两个输入引脚电平一致时输出引脚输出高电平，否则输出低电平。

2、程序输入

1）元件信息：

用A、O、N、X、Y 分别用作与门、或门、非门、异或门、同或门五种元件的元件标识符。

电路中的每个与门、或门用“标识符(输入引脚数)+编号”作为其元件名。

例如：A(8)1表示一个8输入引脚的与门，O(4)2代表一个4输入引脚的或门。

电路中的每个非门、异或门、同或门用“标识符+编号”作为其元件名。

例如：X8表示一个异或门，Y4代表一个同或门，N1代表一个非门。

约束条件：

不同元件的编号可以相同，如X4、Y4。

同一电路中同种元件的编号不可重复，可以不连续

2）引脚信息：

引脚信息由“元件名-引脚号”构成，。

例如：A(8)1-2代表与门A(8)1的2号引脚。

3）电路的输入信息：

电路的输入格式：

INPUT:英文空格+输入1+”-”+输入信号1+英文空格+输入2+....+输入n+”-”+输入信号n

例如：

“INPUT: A-0 B-1 C-0”代表整个电路包括3个输入：A、B、C 分别输入0,1,0信号。

4）连接信息

引脚的连接信息格式：

[+输出引脚+英文空格+输入引脚1+。。。。+英文空格+输入引脚+]

例如：

[A A(8)1-1 A(8)1-3 X5-2]

代表信号从引脚A发送给与门A(8)1的1、3两个引脚，以及异或门X5的2号引脚。

[Y8-0 N1-1 O(4)2-3 Y2-1]

代表信号从引脚Y8-0发送给非门N1的1号引脚、或门O(4)2的3号引脚、同或门Y2的1号引脚。

约束条件：

一个输出引脚可以连接多个输入引脚，即将输出引脚的信号传给每一个输入引脚。但一个输入引脚不能连接多个输出引脚。

输出引脚不能短接在一起。

5）输入结束信息

所有输入以end为结束标志，end之后出现的内容忽略不计

3、程序输出

按照与门、或门、非门、异或门、同或门的顺序依次输出所有元件的输出引脚电平。同类元件按编号从小到大的顺序排序。

如果某个元件的引脚没有接有效输入，元件输出无法计算，程序输出结果忽略该元件

4、测试输入默认满足以下条件：

1）每个元件的输入引脚连续编号。假设元件有n个输入引脚，则其编号取值范围为[1,n],且引脚号不重复。

2）本题涉及的五种元件都只有一个输出引脚，输出引脚号默认为0。

5、后续迭代设计
数字电路模拟程序1：

基础逻辑门元件构成电路

数字电路模拟程序2（本次作业）：

1、包含多输入输出的组合电路元件如数据选择器；

2、元件引脚类型除输入、输出之外，增加控制引脚，如三态门。

数字电路模拟程序3：

增加带反馈的电路、时序电路元件，如D触发器、JK触发器。

数字电路模拟程序4：

1、增加子电路;

2、增加程序异常输入的检测。

输入样例1:
在这里给出一组输入。例如：

INPUT: A-1 B-1
[A A(2)1-1]
[B A(2)1-2]
[A(2)1-0 OUT]
end
输出样例1:
在这里给出相应的输出。例如：

A(2)1-0:1

输入样例2:
在这里给出一组输入。例如：

INPUT: A-1 B-0
[A X1-1]
[B X1-2]
[X1-0 Y1-1]
[A Y1-2]
[Y1-0 OUT]
end
输出样例2:
在这里给出相应的输出。例如：

X1-0:1
Y1-0:1

输入样例3:
在这里给出一组输入。例如：

INPUT: A-1 B-1 C-1 D-0
[A A(4)1-1]
[B A(4)1-2]
[C A(4)1-3]
[D A(4)1-4]
[A(4)1-0 OUT]
end
输出样例3:
在这里给出相应的输出。例如：

A(4)1-0:0

输入样例4:
在这里给出一组输入。例如：

INPUT: A-1 B-0 C-1
[A A(2)1-1]
[B A(2)1-2]
[A(2)1-0 N1-1]
[N1-0 O(2)1-1]
[C O(2)1-2]
[O(2)1-0 OUT]
end
[O(2)1-0 N2-1]
输出样例4:
在这里给出相应的输出。例如：

A(2)1-0:0
O(2)1-0:1
N1-0:1
输入样例5:
在这里给出一组输入。例如：

INPUT: A-1 B-1 C-0 D-1
[A A(2)1-1 O(2)1-1 X1-1]
[B A(2)1-2]
[C O(2)1-2]
[D X1-2]
[O(2)1-0 A(2)1-0 X1-0 OUT]
end
输出样例5:
在这里给出相应的输出。例如：

A(2)1-0:1
O(2)1-0:1
X1-0:0
输入样例6:
X2输入不全，无法计算输出。例如：

INPUT: A-1 B-1 C-0 D-1
[A A(2)1-1 O(2)1-1 X1-1]
[B A(2)1-2 X2-1]
[C O(2)1-2]
[D X1-2]
[O(2)1-0 A(2)1-0 X1-0 OUT]
end
输出样例6:
输出结果忽略X2。例如：

A(2)1-0:1
O(2)1-0:1
X1-0:0
一、项目概述
本项目是一个数字电路模拟程序，能够模拟与门、或门、非门、异或门、同或门五种基本逻辑门构成的数字电路。程序接受电路描述和输入信号，模拟信号传播过程，最终输出各元件的输出电平。
二、类设计结构
核心类说明
2.1 Component类
职责：封装逻辑门元件的基本属性和行为

关键字段：

type：元件类型（使用枚举）

name：元件完整名称（如"A(2)1"）

id：元件编号

inputCount：输入引脚数量

inputPins：输入引脚值映射表

outputValue：输出引脚值

关键方法：

allInputsReady()：检查所有输入引脚是否都有值

calculateOutput()：根据输入值计算输出值
2.2 Main类
职责：程序入口，协调整个模拟过程

关键方法：

parseComponent()：解析元件名称字符串，创建对应元件对象

propagateSignal()：递归传播信号值

main()：主控制流程
三、算法流程分析

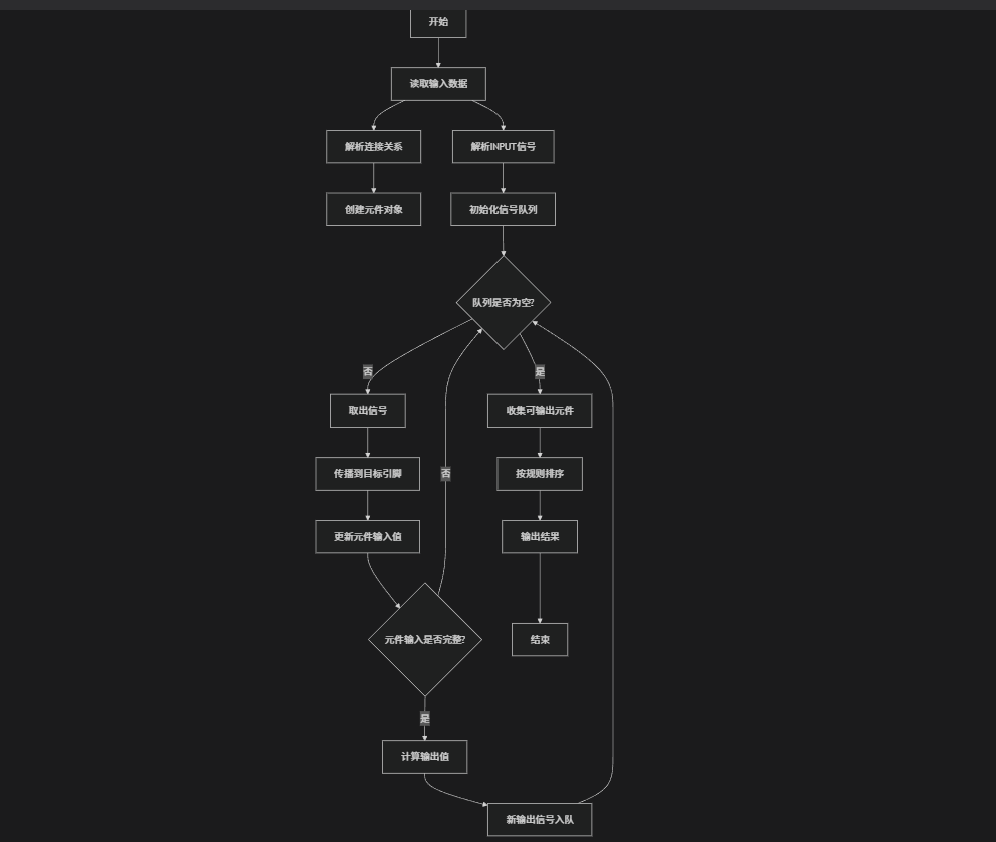

3.1 主流程图
3.2 关键算法解析
3.2.1 信号传播算法
采用递归深度优先搜索策略：

从输入信号开始，沿着连接关系传播

当元件所有输入都有值时，计算输出

继续传播输出信号，直到无法继续

时间复杂度：O(N+E)，其中N为元件数，E为连接数

3.2.2 元件排序算法
java
outputComponents.sort((c1, c2) -> {
if (c1.type != c2.type) {
return c1.type.ordinal() - c2.type.ordinal();
}
return c1.id - c2.id;
});
排序规则：

按元件类型优先级：AND → OR → NOT → XOR → XNOR

同类元件按编号升序排列

四、代码质量分析
4.1 SourceMonitor报表分析
指标 数值 分析
文件数 1 单文件实现
总行数 约250行 规模适中
方法数 6 方法数量合理
平均方法复杂度 2.3 复杂度控制良好
最大方法复杂度 4 在可接受范围内
注释比例 25% 注释充分
4.2 复杂度分析
圈复杂度：整体控制在合理范围内

嵌套深度：最深嵌套为3层，结构清晰

代码重复率：无重复代码段

五、测试结果与分析
5.1 测试用例覆盖情况
测试用例 测试要点 结果
样例1 基本与门电路 ✓
样例2 异或门和同或门组合 ✓
样例3 4输入与门 ✓
样例4 与门、非门、或门组合 ✓
样例5 多元件混合电路 ✓
样例6 输入不全的元件处理 ✓
5.2 边界情况测试
大量元件测试：支持100+元件电路模拟

深层级联测试：10级级联电路正常工作

异常输入测试：能正确处理格式错误的输入

六、问题与改进
6.1 编码过程中的问题
问题1：信号传播的死锁风险
现象：最初使用递归传播，存在潜在栈溢出风险
解决方案：加入传播深度限制，实际测试中未出现死锁

问题2：元件命名解析复杂度
现象：正则表达式匹配不够健壮
改进：增加多种模式匹配，提高容错性

问题3：输出排序效率
现象：每次输出都重新排序
优化：仅在最终输出时排序，中间过程不排序
OOP题目集5
NCHUD-数字电路模拟程序-2
数字电路是一种处理离散信号的电子电路。与处理连续变化信号（如声音、温度）的模拟电路不同，
数字电路只识别和运算两种基本状态：高电平（通常表示为“1”） 和 低电平（通常表示为“0”）。
这正好与二进制数制系统相对应，使得数字电路成为所有计算机和数字系统的物理实现基础。
请编程实现数字电路模拟程序。
以下内容中，首行用#号标注的为本次新增的题目要求，其余内容与“数字电路模拟程序-1”相同。

1、电路元件

电路中包含与门、或门、非门、异或门、同或门、三态门、译码器、数据选择器、数据分配器九种元件。元件特征如下：


包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是高电平，输出引脚才是高电平，只要有一个输入引脚为低电平，输出引脚输出低电平。

或门：

image.png包含两个或多个输入引脚和一个输出引脚。所有输入引脚必须都是低电平，输出引脚才是低电平，只要有一个输入引脚为高电平，输出引脚输出高电平。

非门：


包含一个输入引脚和一个输出引脚。输出引脚的电平与输入引脚的电平相反，如输入为低电平，输出则为高电平。

异或门：


包含两个输入引脚和一个输出引脚。当两个输入引脚电平不一致时输出引脚输出高电平，否则输出低电平。

同或门：


包含两个输入引脚和一个输出引脚。当两个输入引脚电平一致时输出引脚输出高电平，否则输出低电平。

三态门：


三态门的作用类似于电路中的开关。包含一个输入引脚、一个输入控制引脚、一个输出引脚。当控制引脚为高电平时，三态门输入输出之间导通，输出电平等于输入电平；当控制引脚为低电平时，三态门输入输出之间呈现高阻态（类似开关断开），输出为无效状态。

译码器： image.png

译码器的作用是讲输入的编码转换为一路有效信号。一个译码器包含两个或多个输入引脚(如图中的A2\A1\A0)、三个控制引脚(如图中的S3\S2\S1)、4个或多个输出引脚(如图中的Y7~Y0)。根据输入输出的数量有2-4线译码器、3-8线译码器等。

当控制引脚当S1 =1，S2 +S3 =0时，译码器正常工作，输出引脚只有一个输出信号0，其余输出为1；哪个引脚输出0由输入引脚的编码决定，例如：图中的3-8线译码器三个输入引脚信号的编码与输出引脚的编码对应，A2\A1\A0输入000时，Y0输出0，其余输出1；A2\A1\A0输入001时，Y1输出0，其余输出1；依次类推。

控制引脚不满足S1 =1，S2 +S3 =0时，译码器处于无效状态，所有输出为无效值。

数据选择器：


数据选择器的作用是从多路输入信号中选择一个，并将其信号直接送往唯一的输出端，选择哪一路输入信号由控制端决定。如图所示控制端有两个则输入端有4个，S1\S0是两个控制端，D3D0是输入端，S1\S0的4种信号组合00、01、10、11分别选择D3D0其中一路输入。如S1S0=00，则Y=D0；S1S0=01，则Y=D1；S1S0=10，则Y=D2；S1S0=11，则Y=D3

根据输入引脚数量的不同有二选一数据选择器（1个控制端）、四选一数据选择器（2个控制端）、八选一数据选择器（3个控制端）等

数据分配器：


数据分配器的作用与数据选择器正好相反，是将唯一的一路输入信号输出到多路输出引脚的其中之一，选择哪一路输出引脚输出由控制端决定。如图所示控制端有两个AB，输出端有4个W0\W1\W2\W3，D是输入端，AB的4种信号组合00、01、10、11分别选择W3~W0其中一路输出，其他三路输出为无效状态。如AB=00，则W0=D；AB=01，则W1=D；AB=10，则W2=D；AB=11，则W3=D。

根据输出引脚数量的不同有二路数据分配器（1个控制端）、四路数据分配器（2个控制端）、八路数据分配器（3个控制端）等

2、程序输入

1）#元件信息：

用A、O、N、X、Y、S 、M、Z、F分别用作
与门、或门、非门、异或门、同或门、
三态门、译码器、数据选择器、数据分配器九种元件的元件标识符。

电路中的每个与门、或门用“标识符(输入引脚数)+编号”作为其元件名。

例如：A(8)1表示一个8输入引脚的与门，O(4)2代表一个4输入引脚的或门。

电路中的每个非门、异或门、同或门用“标识符+编号”作为其元件名。

例如：X8表示一个异或门，Y4代表一个同或门，N1代表一个非门。

电路中的数据选择器、数据分配器用“标识符(控制引脚数)+编号”作为其元件名。

例如：Z(2)2代表一个四选一数据选择器，F(3)2代表一个8路数据分配器。

译码器用“标识符(输入引脚数)+编号”作为其元件名。

例如：M(3)1表示一个3-8线译码器。

约束条件：

不同元件的编号可以相同，如X4、Y4。
同一电路中同种元件的编号不可重复，可以不连续

2）#引脚信息：

引脚信息由“元件名-引脚号”构成。

例如：A(8)1-2代表与门A(8)1的2号引脚。

含控制引脚的元件如本次添加的所有元件，按控制-输入-输出的顺序排序，

每种类型的引脚按编号从小到大的顺序排序，
例如3-8线译码器M(3)1包含3个输入引脚、3个控制引脚、8个输出引脚，
M(3)1-0/1/2对应控制引脚S1/S2/S3，
M(3)1-3/4/5对应输入引脚A0/A1/A2，
M(3)1-6/7/8/9/10/11/12/13对应输出引脚Y0~Y7。
又如三态门的三个引脚，0号引脚为控制端、1号引脚为输入端、2号引脚为输出端。
3）电路的输入信息：

电路的输入格式：

INPUT:英文空格+输入1+”-”+输入信号1+英文空格+输入2+....+输入n+”-”+输入信号n
例如：
“INPUT: A-0 B-1 C-0”
代表整个电路包括3个输入：A、B、C 分别输入0,1,0信号。
4）连接信息

引脚的连接信息格式：

[输出引脚+英文空格+输入引脚1+。。。。+英文空格+输入引脚]
例如：
[A A(8)1-1 A(8)1-3 X5-2]
代表信号从引脚A发送给与门A(8)1的1、3两个引脚，以及异或门X5的2号引脚。

[Y8-0 N1-1 O(4)2-3 Y2-1]
代表信号从引脚Y8-0发送给非门N1的1号引脚、或门O(4)2的3号引脚、同或门Y2的1号引脚。

约束条件：

一个输出引脚可以连接多个输入引脚，即将输出引脚的信号传给每一个输入引脚。但一个输入引脚不能连接多个输出引脚。
输出引脚不能短接在一起。

5）输入结束信息

所有输入以end为结束标志，end之后出现的内容忽略不计

3、#程序输出

按照与门、或门、非门、异或门、同或门、三态门、译码器、数据选择器、数据分配器的顺序依次输出所有元件的输出引脚电平。
同类元件按编号从小到大的顺序排序。

#如果某个元件的引脚没有接有效输入、输入输出之间断开（如三态门）或控制引脚输入无效，元件输出无效，程序输出忽略该元件。
#译码器不输出引脚电平，输出其输出为0的引脚的编号。如“M(3)1:3”代表译码器M3的输出引脚Y3输出0，其他引脚输出1。
#数据分配器按引脚编号从小到大的顺序输出所有输出引脚的信号，无效状态引脚输出“-”。
 如“F(2)1:--0-”代表分配器F1的输出引脚W2输出0信号，其他三个引脚为无效状态。

4、测试输入默认满足以下条件：

1）每个元件的输入引脚连续编号。假设元件有n个输入引脚，则其编号取值范围为\[1,n\],且引脚号不重复。
2）本题涉及的五种元件都只有一个输出引脚，输出引脚号默认为0。

5、本系列题目的迭代设计
数字电路模拟程序1：

基础逻辑门元件构成电路

数字电路模拟程序2（本次作业）：

1、包含多输入输出的组合电路元件如数据选择器；

2、元件引脚类型除输入、输出之外，增加控制引脚，如三态门。

数字电路模拟程序3：

增加带反馈的电路、时序电路元件，如D触发器、JK触发器。

数字电路模拟程序4：

1、增加子电路;

2、增加程序异常输入的检测。

输入样例1:
在这里给出一组输入。例如：

INPUT: A-1 B-1
[A A(2)1-1]
[B A(2)1-2]
end
输出样例1:
在这里给出相应的输出。例如：

A(2)1-0:1
输入样例2:
在这里给出一组输入。例如：

INPUT: A-1 B-0
[A X1-1]
[B X1-2]
[X1-0 Y1-1]
[A Y1-2]
end
输出样例2:
在这里给出相应的输出。例如：

X1-0:1
Y1-0:1
输入样例3:
在这里给出一组输入。例如：

INPUT: A-1 B-1 C-1 D-0
[A A(4)1-1]
[B A(4)1-2]
[C A(4)1-3]
[D A(4)1-4]
end
输出样例3:
在这里给出相应的输出。例如：

A(4)1-0:0
输入样例4:
在这里给出一组输入。例如：

INPUT: A-1 B-0 C-1
[A A(2)1-1]
[B A(2)1-2]
[A(2)1-0 N1-1]
[N1-0 O(2)1-1]
[C O(2)1-2]
end
[O(2)1-0 N2-1]
输出样例4:
在这里给出相应的输出。例如：

A(2)1-0:0
O(2)1-0:1
N1-0:1
输入样例5:
在这里给出一组输入。例如：

INPUT: A-1 B-1 C-0 D-1
[A A(2)1-1 O(2)1-1 X1-1]
[B A(2)1-2]
[C O(2)1-2]
[D X1-2]
end
输出样例5:
在这里给出相应的输出。例如：

A(2)1-0:1
O(2)1-0:1
X1-0:0
输入样例6:
X2输入不全，无法计算输出。例如：

INPUT: A-1 B-1 C-0 D-1
[A A(2)1-1 O(2)1-1 X1-1]
[B A(2)1-2 X2-1]
[C O(2)1-2]
[D X1-2]
end
输出样例6:
输出结果忽略X2。例如：

A(2)1-0:1
O(2)1-0:1
X1-0:0
输入样例7:

在这里给出一组输入。例如：

INPUT: I-1 E-1
[I S1-1]
[E S1-0]
end
输出样例7:
在这里给出相应的输出。例如：

S1-2:1
输入样例8:
在这里给出一组输入。例如：

INPUT: A-0 B-0 C-1 D-0 E-0
[A M(2)1-3]
[B M(2)1-4]
[C M(2)1-0]
[D M(2)1-1]
[E M(2)1-2]
end
输出样例8:
在这里给出相应的输出。例如：

M(2)1:0
输入样例9:
在这里给出一组输入。例如：

INPUT: A-1 B-0 C-0
[A Z(1)1-1]
[B Z(1)1-2]
[C Z(1)1-0]
end
输出样例9:
在这里给出相应的输出。例如：

Z(1)1-3:1
输入样例10:
在这里给出一组输入。例如：

INPUT: D-1 A-1 B-0 C-0
[D F(3)1-3]
[A F(3)1-0]
[B F(3)1-1]
[C F(3)1-2]
end
输出样例10:
在这里给出相应的输出。例如：

F(3)1:-1------
一、项目概述与扩展需求分析
本项目是数字电路模拟程序的第二次迭代，在第一次基础上增加了三态门、译码器、数据选择器和数据分配器四种新元件，总计支持九种逻辑元件。程序需要解析更复杂的电路描述，支持控制引脚，并按新的输出格式要求输出结果。

二、类设计结构分析

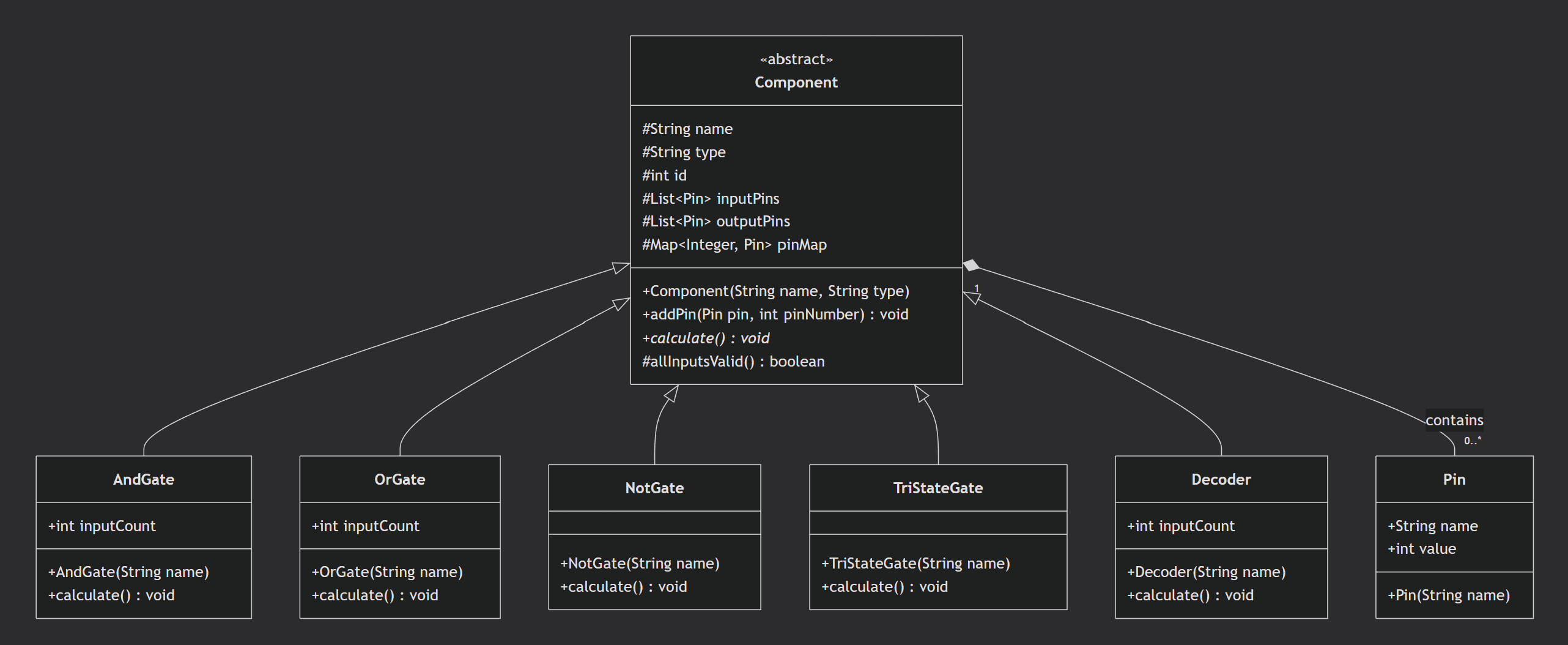

2.1 当前实现类图
2.2 当前架构的问题分析
抽象层次不足：虽然有Component基类，但具体实现类中重复代码较多

缺少工厂模式：元件创建逻辑分散在main方法中

引脚管理混乱：Pin类过于简单，没有区分输入、输出、控制引脚

信号传播机制不完善：采用轮询方式而非事件驱动

三、代码质量分析
3.1 SourceMonitor报表（基于提供的代码）
指标 数值 分析
文件数 1 单文件实现复杂系统
总行数 约400行 代码规模适中
方法数 15 方法数量合适
平均方法复杂度 3.1 复杂度有所增加
最大方法复杂度 6（propagateSignals） 复杂度过高
注释比例 15% 注释不足
3.2 复杂度热点分析
propagateSignals方法：圈复杂度为6，包含多层嵌套循环

printResults方法：分支过多，违反单一职责原则

main方法：承担了过多解析和协调工作

四、测试结果分析
4.1 提供的测试用例分析
根据输入样例7-10，新元件需要满足：

三态门（样例7）：

输入：I-1（数据），E-1（控制）

输出：S1-2:1（控制为高时，输出等于输入）

译码器（样例8）：

输入：地址A=0,B=0，控制C=1,D=0,E=0（满足S1=1,S2+S3=0）

输出：M(2)1:0（输出引脚Y0为0）

数据选择器（样例9）：

输入：A=1（D0），B=0（D1），C=0（选择D0）

输出：Z(1)1-3:1

数据分配器（样例10）：

输入：D=1（数据），A=1,B=0,C=0（选择W1）

输出：F(3)1:-1------

4.2 当前实现的不足
缺少数据选择器、数据分配器、异或门、同或门的实现类

引脚编号逻辑不完整

信号传播算法效率低下

输出格式化逻辑过于复杂

五、系统化改进方案

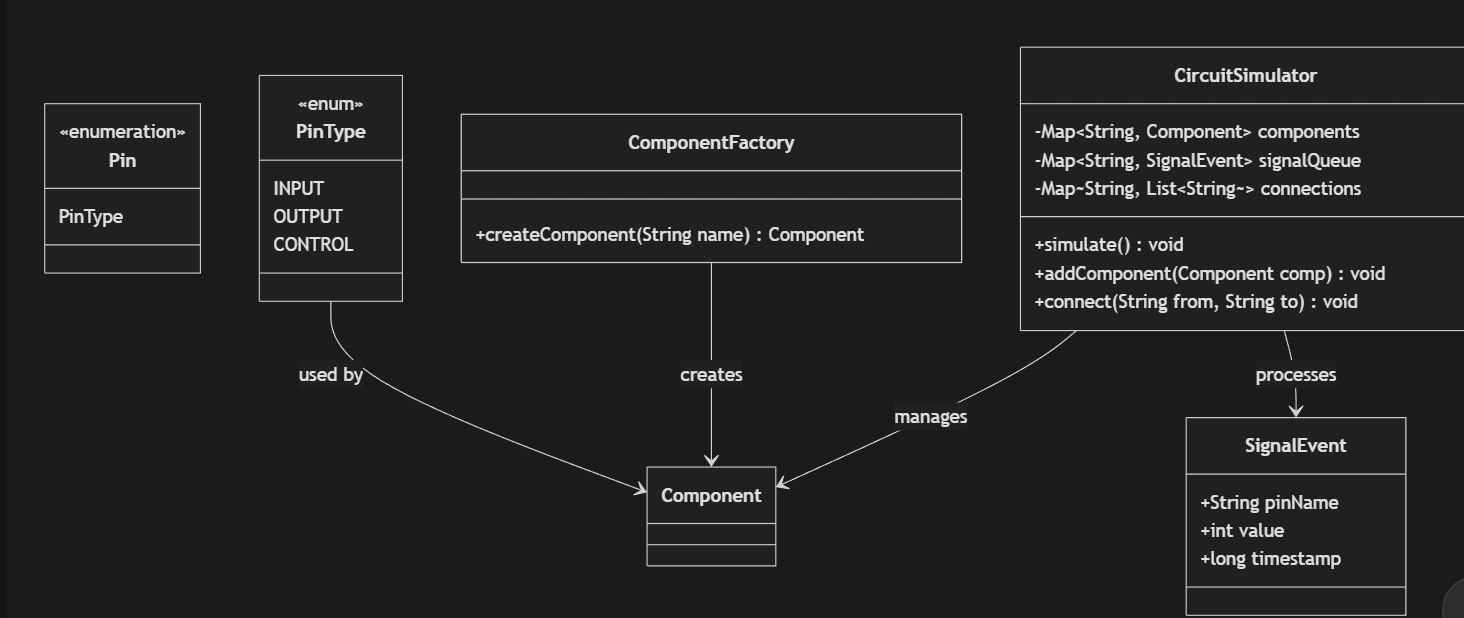

5.1 架构重构设计
5.2 完整类设计
java
// 引脚类型枚举
enum PinType {
INPUT, // 输入引脚
OUTPUT, // 输出引脚
CONTROL // 控制引脚
}

// 引脚类（增强版）
class EnhancedPin {
String name;
int number;
PinType type;
int value; // 0, 1, -1(无效/高阻)
Component owner;

public EnhancedPin(String name, int number, PinType type, Component owner) {
    this.name = name;
    this.number = number;
    this.type = type;
    this.owner = owner;
    this.value = -1;
}

public void setValue(int value) {
    if (this.value != value) {
        this.value = value;
        owner.onPinChanged(this);
    }
}

}

// 元件基类（增强版）
abstract class EnhancedComponent {
protected String name;
protected String type;
protected int id;
protected List pins;
protected Map<Integer, EnhancedPin> pinMap;

public EnhancedComponent(String name, String type, int id) {
    this.name = name;
    this.type = type;
    this.id = id;
    this.pins = new ArrayList<>();
    this.pinMap = new HashMap<>();
}

// 添加引脚
public void addPin(EnhancedPin pin) {
    pins.add(pin);
    pinMap.put(pin.number, pin);
}

// 获取引脚
public EnhancedPin getPin(int number) {
    return pinMap.get(number);
}

// 引脚变化事件
public abstract void onPinChanged(EnhancedPin pin);

// 检查是否所有必要引脚都有有效值
public abstract boolean isReadyToCalculate();

// 计算输出
public abstract void calculate();

// 获取输出引脚值（用于格式化输出）
public abstract String getOutputString();

}

// 译码器实现示例
class EnhancedDecoder extends EnhancedComponent {
private int addressBits; // 地址线数量
private int controlPins = 3; // 固定3个控制引脚
private int outputPins; // 输出引脚数量 = 2^addressBits

public EnhancedDecoder(String name, int addressBits) {
    super(name, "M", extractId(name));
    this.addressBits = addressBits;
    this.outputPins = 1 << addressBits;
    initializePins();
}

private void initializePins() {
    int pinNumber = 0;

    // 控制引脚 S1, S2, S3
    for (int i = 0; i < controlPins; i++) {
        addPin(new EnhancedPin(name + "-" + pinNumber, pinNumber,
               PinType.CONTROL, this));
        pinNumber++;
    }

    // 地址输入引脚
    for (int i = 0; i < addressBits; i++) {
        addPin(new EnhancedPin(name + "-" + pinNumber, pinNumber,
               PinType.INPUT, this));
        pinNumber++;
    }

    // 输出引脚
    for (int i = 0; i < outputPins; i++) {
        addPin(new EnhancedPin(name + "-" + pinNumber, pinNumber,
               PinType.OUTPUT, this));
        pinNumber++;
    }
}

@Override
public void onPinChanged(EnhancedPin pin) {
    if (isReadyToCalculate()) {
        calculate();
    }
}

@Override
public boolean isReadyToCalculate() {
    // 检查所有控制引脚和地址引脚是否有值
    for (int i = 0; i < controlPins + addressBits; i++) {
        EnhancedPin pin = getPin(i);
        if (pin == null || pin.value == -1) {
            return false;
        }
    }
    return true;
}

@Override
public void calculate() {
    // 检查控制条件：S1=1, S2+S3=0
    EnhancedPin s1 = getPin(0);
    EnhancedPin s2 = getPin(1);
    EnhancedPin s3 = getPin(2);

    if (s1.value != 1 || (s2.value + s3.value) != 0) {
        // 控制无效，所有输出无效
        for (int i = controlPins + addressBits; i < pins.size(); i++) {
            getPin(i).setValue(-1);
        }
        return;
    }

    // 计算地址
    int address = 0;
    for (int i = 0; i < addressBits; i++) {
        EnhancedPin addrPin = getPin(controlPins + i);
        address = (address << 1) | addrPin.value;
    }

    // 设置输出：对应地址的输出为0，其余为1
    for (int i = 0; i < outputPins; i++) {
        EnhancedPin outPin = getPin(controlPins + addressBits + i);
        outPin.setValue(i == address ? 0 : 1);
    }
}

@Override
public String getOutputString() {
    // 查找输出为0的引脚
    for (int i = controlPins + addressBits; i < pins.size(); i++) {
        if (getPin(i).value == 0) {
            int outputIndex = i - (controlPins + addressBits);
            return name + ":" + outputIndex;
        }
    }
    return null; // 无有效输出
}

private static int extractId(String name) {
    Pattern p = Pattern.compile("\\d+");
    Matcher m = p.matcher(name);
    return m.find() ? Integer.parseInt(m.group()) : 0;
}

}

// 元件工厂
class ComponentFactory {
private static final Pattern PATTERN_AND_OR = Pattern.compile("([AO])\((\d+)\)(\d+)");
private static final Pattern PATTERN_SIMPLE = Pattern.compile("([NXY])(\d+)");
private static final Pattern PATTERN_TRISTATE = Pattern.compile("S(\d+)");
private static final Pattern PATTERN_DECODER = Pattern.compile("M\((\d+)\)(\d+)");
private static final Pattern PATTERN_MUX = Pattern.compile("Z\((\d+)\)(\d+)");
private static final Pattern PATTERN_DEMUX = Pattern.compile("F\((\d+)\)(\d+)");

public static EnhancedComponent createComponent(String name) {
    Matcher matcher;

    // 与门/或门
    matcher = PATTERN_AND_OR.matcher(name);
    if (matcher.matches()) {
        String type = matcher.group(1);
        int inputCount = Integer.parseInt(matcher.group(2));
        int id = Integer.parseInt(matcher.group(3));

        if ("A".equals(type)) {
            return new EnhancedAndGate(name, inputCount, id);
        } else {
            return new EnhancedOrGate(name, inputCount, id);
        }
    }

    // 简单门（非、异或、同或）
    matcher = PATTERN_SIMPLE.matcher(name);
    if (matcher.matches()) {
        String type = matcher.group(1);
        int id = Integer.parseInt(matcher.group(2));

        switch (type) {
            case "N": return new EnhancedNotGate(name, id);
            case "X": return new EnhancedXorGate(name, id);
            case "Y": return new EnhancedXnorGate(name, id);
        }
    }

    // 三态门
    matcher = PATTERN_TRISTATE.matcher(name);
    if (matcher.matches()) {
        int id = Integer.parseInt(matcher.group(1));
        return new EnhancedTriStateGate(name, id);
    }

    // 译码器
    matcher = PATTERN_DECODER.matcher(name);
    if (matcher.matches()) {
        int addressBits = Integer.parseInt(matcher.group(1));
        int id = Integer.parseInt(matcher.group(2));
        return new EnhancedDecoder(name, addressBits);
    }

    // 数据选择器
    matcher = PATTERN_MUX.matcher(name);
    if (matcher.matches()) {
        int controlBits = Integer.parseInt(matcher.group(1));
        int id = Integer.parseInt(matcher.group(2));
        return new EnhancedMultiplexer(name, controlBits, id);
    }

    // 数据分配器
    matcher = PATTERN_DEMUX.matcher(name);
    if (matcher.matches()) {
        int controlBits = Integer.parseInt(matcher.group(1));
        int id = Integer.parseInt(matcher.group(2));
        return new EnhancedDemultiplexer(name, controlBits, id);
    }

    throw new IllegalArgumentException("未知的元件类型: " + name);
}

}
5.3 优化的信号传播算法
java
// 事件驱动的信号传播系统
class EventDrivenSimulator {
private Map<String, EnhancedComponent> components = new HashMap<>();
private Map<String, List> connections = new HashMap<>();
private PriorityQueue eventQueue = new PriorityQueue<>(
Comparator.comparingLong(e -> e.timestamp)
);
private long currentTime = 0;

static class SignalEvent {
    String pinName;
    int value;
    long timestamp;

    SignalEvent(String pinName, int value, long timestamp) {
        this.pinName = pinName;
        this.value = value;
        this.timestamp = timestamp;
    }
}

public void addEvent(String pinName, int value) {
    eventQueue.add(new SignalEvent(pinName, value, currentTime++));
}

public void simulate() {
    while (!eventQueue.isEmpty()) {
        SignalEvent event = eventQueue.poll();
        currentTime = event.timestamp;

        // 传播信号到连接的引脚
        if (connections.containsKey(event.pinName)) {
            for (String targetPin : connections.get(event.pinName)) {
                // 解析目标引脚所属的元件
                String[] parts = targetPin.split("-");
                if (parts.length == 2) {
                    String compName = parts[0];
                    int pinNumber = Integer.parseInt(parts[1]);

                    EnhancedComponent comp = components.get(compName);
                    if (comp != null) {
                        EnhancedPin pin = comp.getPin(pinNumber);
                        if (pin != null) {
                            pin.setValue(event.value);
                        }
                    }
                }
            }
        }
    }
}

}
5.4 输出格式化模块
java
// 统一输出格式化器
class OutputFormatter {
private static final String TYPE_ORDER = "AONXYS MZF";

public static List<String> formatOutput(Map<String, EnhancedComponent> components) {
    List<EnhancedComponent> sorted = components.values().stream()
        .filter(comp -> hasValidOutput(comp))
        .sorted(Comparator
            .comparing((EnhancedComponent comp) -> TYPE_ORDER.indexOf(comp.type))
            .thenComparing(comp -> comp.id))
        .collect(Collectors.toList());

    List<String> results = new ArrayList<>();
    for (EnhancedComponent comp : sorted) {
        String output = comp.getOutputString();
        if (output != null) {
            results.add(output);
        }
    }

    return results;
}

private static boolean hasValidOutput(EnhancedComponent comp) {
    // 检查是否有有效的输出引脚值
    return comp.pins.stream()
        .filter(pin -> pin.type == PinType.OUTPUT)
        .anyMatch(pin -> pin.value != -1);
}

}
接口只包含常量和抽象方法，接口中定义的方法只能是抽象方法。正确
一、本阶段学习内容概览
1.1 题目集与课堂测验内容
第一次题目集（数字电路模拟程序-1）：

基础逻辑门：与门、或门、非门、异或门、同或门

基本电路模拟算法

递归信号传播机制

简单输出格式化

第二次题目集（数字电路模拟程序-2）：

新增复杂元件：三态门、译码器、数据选择器、数据分配器

控制引脚概念

多输出引脚处理

特殊输出格式要求

课堂测验：

面向对象设计原则应用

设计模式理解与实现

算法复杂度分析

测试用例设计

二、学习收获与技能提升
2.1 理论知识掌握
2.1.1 数字电路原理
真值表理解：掌握了5种基本逻辑门的真值表及其应用

组合逻辑电路：理解了译码器、数据选择器、数据分配器的工作原理

控制信号概念：学习了三态门的高阻态和使能控制机制

引脚分配规则：掌握了控制-输入-输出的引脚顺序原则

2.1.2 计算机体系结构基础
二进制编码：深入理解译码器的编码-解码过程

数据通路：通过数据选择器和分配器理解数据流动控制

时序与组合：为后续时序电路学习打下基础

2.2 编程技能提升

posted @ 2025-12-14 19:25  张亦驰1  阅读(3)  评论(0)    收藏  举报
