浅析UnityAPI【Physics.OverlapSphere】及其技巧
1、API介绍
本函数一旦被调用，将会返回以参数1为原点和参数2为半径的球体内“满足一定条件”的碰撞体集合，此时我们把这个球体称为 3D相交球。
2、函数声明
Physics.OverlapSphere(Vector3 position, float radius)
Physics.OverlapSphere(Vector3 position, float radius, int layerMask)
【形参】
//position 3D相交球的球心
//radius 3D相交球的球半径
//layerMask 在某个Layer层上进行碰撞体检索，例如当前选中Player层，则只会返回周围半径内
// Layer标示为Player的GameObject的碰撞体集合
【返回值】
Collider[];- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
3、用法解析
如图1，我想通过OverlapSphere函数获取到，以最右边【OverlapSphereCube】周围的一定半径内的碰撞体。我应该这样做。
1）、先测试【Physics.OverlapSphere(Vector3 position, float radius) 函数】
准备工作：
（1）5个CUBE：【OverlapSphereCube、Cube1、Cube2、Cube3、Cube4】（均带碰撞体组件）
//代码
public Transform OverlapSphereCube;
public float SearchRadius;
//假设 SearchRadius表示的相交球的检测半径值，大到足够覆盖到Cube4
void Start()
{
SearchNearUnits();
}
public void SearchNearUnits()
{
Collider[] colliders = Physics.OverlapSphere(OverlapSphereCube.position, SearchRadius);
if（colliders.Length <= 0） return ;
for (int i = 0; i < colliders.Length; i++)
print(colliders[i].gameObject.name);
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
【解释】
因为测试，所以笔者只在start的时候调用一次SearchNearUnits()函数而已，如果你需要一直更新SearchNearUnits（）函数里面的colliders的话，你应该把它放到Update()等循环调用的函数里面去从而达到更新周围碰撞体集合的作用。
【猜测结果】
函数执行结束后，你觉得输出Cube的名字是4个还是5个呢？
【实际结果】
哈哈，是5个，猜4个的去面壁，在开头函数介绍的时候本文就说过了，返回一定半径内“满足一定条件”的碰撞体集合。因为我们这里没有用到LayerMask这个参数（后面会讲），所以默认是返回一定半径内所有的碰撞体集合，当然也包括自身了。所以实际上应该是5个才对。
2）、现在测试【Physics.OverlapSphere(Vector3 position, float radius, int layerMask) 函数】
准备工作：
（1）5个CUBE：【OverlapSphereCube、Cube1、Cube2、Cube3、Cube4】（均带碰撞体组件）
（2）假设Cube1、Cube2的Layer是Team1
（3）假设Cube3、Cube4的Layer是Team2
（4）实在抱歉！对于LayerMask不了解的朋友，请自行百度关键词，后续作者更新Layer文章的话会在这里贴教程连接.
//代码
public Transform OverlapSphereCube;
public float SearchRadius;
//假设 SearchRadius表示的相交球的检测半径值，大到足够覆盖到Cube4
void Start()
{
SearchNearUnits();
}
public void SearchNearUnits()
{
Collider[] colliders = Physics.OverlapSphere(OverlapSphereCube.position, SearchRadius，1 << LayerMask.NameToLayer("Team1"));
if（colliders.Length <= 0） return ;
for (int i = 0; i < colliders.Length; i++)
print(colliders[i].gameObject.name);
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
【解释】
（1）与之前有所不同的是，这次在调用OverlapSphere（）函数时，多写了一个参数，这个是针对Unity Layer层的参数，我们在准备工作里面已经将Cube分为了2个层，分别是Team1和Team2,在代码里面，我们检查的是Team1层的碰撞体集合。
（2）LayerMask.NameToLayer(string layerName)的作用是将指定层的“名称”字符串转换成
对应的Int 型的LayerMask码。
【猜测结果】
函数执行结束后，这次又会输出几个呢？
【实际结果】

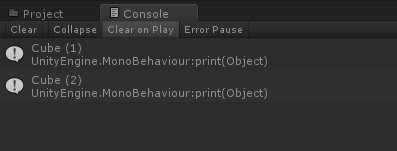

（1）正确答案是2个，因为在准备工作里面，我们只设定了Cube1和Cube2在Team1层里面，所以OverlapSphereCube、Cube3、Cube4都不会被检索到。
（2）同理，若代码部分改成 1 << LayerMask.NameToLayer(“Team2”)的话，答案如下图。
4、技巧
技巧1：获取一定距离内最近的一个敌人单位
提问：如果我想获取一定半径内离“我”最近的单位怎么办？是不是要先用OverlapSphere()获取到一定半径内的碰撞体集合，然后再对它们到“我”的距离做一个排序并且取距离最小的那个单位啊？
[2017.8.11更新]：
感谢评论区的“yifei5917”指正，在笔者测试的DEMO里面技巧1是没有错误的，但是当附近单位多了以后就不会有“自动排序”的效果的。为了安全起见，请大家在函数返回“满足条件”的碰撞体集合后，对这个集合进行一次遍历排序操作。谢谢！
答案：完全不用，OverlapSphere()获取到碰撞体集合后，就已经帮你排序好了（2017.8.11这条技巧有误，多单位情况下这条技巧失效）（该函数返回的碰撞体集合，调用时，索引越大说明这个索引所指向的碰撞体离“我”的距离越远），但是你得知道这里面有几个坑。看下面的图找规律吧。
情景1
使用如下代码
//代码
public Transform OverlapSphereCube;
public float SearchRadius;
//假设 SearchRadius表示的相交球的检测半径值，大到足够覆盖到Cube4
void Start()
{
SearchNearUnits();
}
public void SearchNearUnits()
{
Collider[] colliders = Physics.OverlapSphere(OverlapSphereCube.position, SearchRadius);
if（colliders.Length <= 0） return ;
for (int i = 0; i < colliders.Length; i++)
print(colliders[i].gameObject.name);
}- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
从上图我们知道，Cube1是距离OverlapSphereCube最近的。
从代码我们可知，此时Cube1等价于colliders[1].gameObject,
然后就认为1这个索引永远都是距离我最近的（前提是索引不越界）。
笔者想要表达的是，在上面这种情况下，索引为1永远指向离我们最近的敌人单位是没有错的。
但是如果OverlapSphereCube（假设OverlapSphereCube是玩家的GameObject），下面还有个Cube5并且带碰撞体(离玩家最近)，毕竟玩家身上可能有很多个碰撞体。
这个时候我们用这个方法找离我们最近的敌人就有点麻烦，并且还会发生错误，因为此时索引1就不是指向离我们最近的Cube1,而是Cube5。
这个方法的解决方案是，先确定好“玩家”的这个GameObject身上有多少个碰撞体，我假设有X=5个，那么正确的索引应该是5（数组从0开始算）。即colliders[5].gameObject指向最近的单位。这里的X是动态改变的，可以通过定义一个变量来控制。
是不是觉得上面的方法很麻烦，又容易出错？
还有个更简介的方法，那就是使用LayerMask的功能了。
情景2
我们先把Cube1、2、3、4的Layer设置为Enemys
使用如下代码
//代码
public Transform OverlapSphereCube;
public float SearchRadius;
//假设 SearchRadius表示的相交球的检测半径值，大到足够覆盖到Cube4
void Start()
{
SearchNearUnits();
}
public void SearchNearUnits()
{
Collider[] colliders = Physics.OverlapSphere(OverlapSphereCube.position, SearchRadius，1 << LayerMask.NameToLayer("Enemys"));
if（colliders.Length <= 0） return ;
for (int i = 0; i < colliders.Length; i++)
print(colliders[i].gameObject.name);
}
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
- 17
- 18
- 19
- 20
看下图
这个时候，我们就可以放心的说，索引0永远指向离我最近的敌人了，因为敌人已经通过LayerMask被标示为Enemys了，所以上面的代码只会在敌人的Layer里面找，我才不管你玩家挂载多少碰撞体呢。。。。当然前提是，你的玩家身上的碰撞体的Layer不能设置成Enemys，不然出错别来找我= =！
技巧2：实现AOE（范围）伤害，例如手雷爆炸的范围伤害
思路：下面的函数应该在手雷爆炸瞬间被调用，然后函数会获取到手雷一定半径内“满足一定条件”的单位进行杀伤。
public void Grenade_AOE_Damage(Transform _grenade, float _AOE_radius, float _damage)
{
//获取手雷_AOE_radius范围内所有的碰撞体（敌人）
Collider[] colliders = Physics.OverlapSphere(_grenade.position, _AOE_radius, 1 << LayerMask.NameToLayer("Enemys"));
//遍历范围内所有敌人并给予伤害
for (int i = 0; i < colliders.Length; i++)
{
//获取生命脚本组件，调用伤害函数
colliders[i].gameObject.GetComponent<Health>().GetDamage(_damage);
}
}
//函数执行结束后，就已经对手雷一定范围内所有敌人造成伤害了，如果想让手雷对友军也有用的话，
//请调用带有2个参数的OverlapSphere（）函数。- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- 10
- 11
- 12
- 13
- 14
- 15
- 16
声明：笔者知识有限，如果有什么不对的地方，还希望大家指正，一起交流学习^_^。
本节到此为止了,谢谢大家！。
