实验课固件程序设计

2020.11.09

2-LED

主函数代码的执行过程为:

  1. 系统初始化,中断设置使能所有;
SystemInit ();
  1. 判断按键,返回 boot 条件,确认是否进行程序下载;
 if(0 == GPIO_GetVal(0))
{
    BtApiBack(0x55555555, 0xAAAAAAAA);
}
  1. 设置 GPIO0 状态为上拉输出;
GPIO_PuPdSel(0,0); // 设置 GPIO0 为上拉
GPIO_InOutSet(0,0); //  //设置 GPIO0为输出
  1. 进入循环程序, LED 灯间隔 100ms 闪烁。
while(1)
{
delay(100);
GPIO_SetVal(0,0); // 输出低电平,点亮 LEDLED
delay(100);
GPIO_SetVal(0,1); // 输出高电平,熄灭 LEDLED
}



3-UART

串口相关函数包括中断服务、波特率设置初始化发送 /接收单 字节、发送符串单个十进制整数、发送某一长度的字符串、接收多字节函数:

  1. void UART_IrqService(void) 是串口中 断服务函数,本实验现断执行子程序,从 PC 端串口调试助手发送数据至 Z32 ,Z32 再经串口 发送给 PC 机;
void UART_IrqService(void)
{
    //*****your code*****/
    UARTCR &= ~TRS_EN;
    {
        do
        {
            shuju[uart_rx_num] = UARTDR;
                if(shuju[uart_rx_num]=='\r'||shuju[uart_rx_num]=='\n')
                {
                    shuju_lens = uart_rx_num;
                    uart_rx_num=0;
                    uart_rx_end=1;
                }
                else uart_rx_num++;
        }
        while(FIFO_NE & UARTISR);
    }
    UARTCR |= TRS_EN;
}
  1. void UART_BrpSet(UINT16 set) 是波特率设置 函数,串口实验波特率设置为 115200115200 ;
void UART_BrpSet(UINT16 set)
{
    UINT16 brp=0;
    UINT8 fd=0;
    if(0 == set)
    {
        //uartband@115200bps
        fd = SCU->UARTCLKCR & 0x80;
        switch(fd)
        {
            case 0x80:        /*内部时钟12M晶振*/
                brp = 0x0068;
                break;
            case 0x00:        /*内部时钟*/
                brp = 0x00AD;
                break;
            default:
                brp = 0x00AD;
                break;
        }
        fd = SCU->UARTCLKCR & 0x7f ;
        brp =   brp/(fd+1);
    }
    else
    {
        brp = set;
    }
    UARTBRPH = (UINT8)((brp >> 8) & 0xFF);
    UARTBRPL = (UINT8)((brp) & 0xFF);
}
  1. void UART_Init(void) 是串口初始化函数,,实现配 置串口时钟、使能中断;
void UART_Init(void)
{
    IOM->CRA |= (1<<0); //使能Uart接口
    SCU->MCGR2 |= (1<<3); //使能Uart总线时钟

    /******配置Uart时钟(建议使用外部晶振)******/
    SCU->SCFGOR |= (1<<6);//使用外部晶振
    SCU->UARTCLKCR |= (1<<7);//使用外部时钟
//  SCU->UARTCLKCR &= ~(1<<7);//使用默认OSC时钟

    UART_BrpSet(0);  //设置波特率为默认115200
    UARTISR = 0xFF;  //状态寄存器全部清除
    UARTCR |= FLUSH; //清除接收fifo
    UARTCR = 0;      //偶校验


    /******配置中断使能******/
    UARTIER |= FIFO_NE;
//  UARTIER |= FIFO_HF;
//  UARTIER |= FIFO_FU;
//  UARTIER |= FIFO_OV;
//  UARTIER |= TXEND;
//  UARTIER |= TRE;
    ModuleIrqRegister(Uart_Exception, UART_IrqService); //挂载终端号
}
  1. void UART_SendByte(UINT8 dat) 是发送单字节函数,使用此函数一次发 送一个字节数据 ;
void UART_SendByte(UINT8 dat)
{
    UARTCR |= TRS_EN;
    UARTDR = dat;
    do
    {
       if(UARTISR & TXEND)
        {
            UARTISR |= TXEND;//清楚发送完成标志,写1清除
            break;
        }
    }
    while (1);
    UARTCR &= (~TRS_EN);
}
  1. void UART_SendString(UINT8 * str) 是发送字符串函数 ,使用此函数发送 字符串数据 ;
void UART_SendString(UINT8 * str)
{
    UINT8 *p ;
    p=str;
    while(*p!=0)
    {
        UART_SendByte(*p++);
    }
}
  1. void uart_SendString(UINT8 buf[],length) 是发送某一长度的字符 串函数,实现发送一定长度的字符据。
void uart_SendString(UINT8 buf[],UINT8 length)
{
    UINT8 i=0;
    while(length>i)
    {

        UART_SendByte(buf[i]);
        i=i+1;
    }
}
  1. void UART_SendNum(INT32 num) 是发送单个十进制整数 函数,使用此 函数 发送一个十进制整数;
void UART_SendNum(INT32 num)
{
    INT32 cnt = num,k;
    UINT8 i,j;
    if(num<0) {UART_SendByte('-');num=-num;}
    //计算出i为所发数据的位数
    for(i=1;;i++)
    {
        cnt = cnt/10;
        if(cnt == 0) break;
    }
    //算出最大被除数从高位分离
    k = 1;
    for(j=0;j<i-1;j++)
    {
        k = k*10;
    }
    //分离并发送各位
    cnt = num;
    for(j=0;j<i;j++)
    {
        cnt = num/k;
        num = num%k;
        UART_SendByte(0x30+cnt);
        k /= 10;
    }
}
  1. void UART_SendHex(UINT8 dat) 是发送单个十六进制整数 函数,使用此 函数 发送一个十六进制整数;
void UART_SendHex(UINT8 dat)
{
    UINT8 ge,shi;
    UART_SendByte('0');
    UART_SendByte('x');
    ge = dat%16;
    shi = dat/16;
    if(ge>9) ge+=7;    //换成大写字母
    if(shi>9) shi+=7;
    UART_SendByte(0x30+shi);
    UART_SendByte(0x30+ge);
    UART_SendByte(' ');
}
  1. UINT8 UART_GetByte(*data) 是接收单字节函数 是接收单字节函数 数,使用此函数接 收单字节数据 ;
UINT8 UART_GetByte(UINT8 *data)
{

    UINT8 ret= 0;
    if(0 != (UARTISR & FIFO_NE))
    {
        *data = UARTDR;
        ret = 1;
    }
    return ret;
}
  1. void UART_Receive(UINT8 *receive, len) 是接收多字节函数 ,使 用此函数接收多个字节据 ;
void UART_Receive(UINT8 *receive, UINT8 len)
{
    while(len != 0)
    {
        if(len >= 4)
        {
            while (!(UARTISR & FIFO_FU));
            *receive++ = UARTDR;
            *receive++ = UARTDR;
            *receive++ = UARTDR;
            *receive++ = UARTDR;
            len -= 4;

        }
        else if(len >= 2)
        {
            while (!(UARTISR & FIFO_HF));
            *receive++ = UARTDR;
            *receive++ = UARTDR;
            len -= 2;
        }
        else
        {
             while (!(UARTISR & FIFO_NE));
             *receive++ = UARTDR;
             len--;
        }
    }
}

主函数代码的执行过程为:

  1. 系统初始化,中断设置使能所有;(同2-LED)

  2. 判断按键,返回 boot 条件,确认是否进行程序下载;(同2-LED)

  3. 初始化 Uart ,使能 Uart 接口,配置 Uart 中断并使能;

UART_Init();    //初始化Uart
  1. 先发送单个字符“ A”,换行,再发送字符串“ Welcome to Z32HUA! ”,换行,发送数字串“ 换行,发送数字串“ 1234567890 ”,换行,再发送 16 位数“ 位数“ 0xAA”,换行。
    UART_SendByte('A');                     //Uart发送一个字符 A
    UART_SendByte('\r');UART_SendByte('\n');//换行

    UART_SendString("Welcome to Z32HUA!");  //Uart发送字符串
    UART_SendByte('\r');UART_SendByte('\n');//换行

    UART_SendNum(1234567890);               //Uart发送一个十进制数
    UART_SendByte('\r');UART_SendByte('\n');//换行

    UART_SendHex(0xAA);                     //Uart发送一个十六进制数
    UART_SendByte('\r');UART_SendByte('\n');//换行
  1. 进入 while 循环程序,等待串口中断到来并判数据是否接收完毕若 中断到来, 转入执行串口服务程序待接收数据完毕,Z32将数据 发回串口助手
while(1)
    {
        if(uart_rx_end)
        {
            uart_rx_end=0;
            uart_SendString(shuju,shuju_lens);
        }

    } //等待接收中断

4-国密算法

  • SM1:对应密码学中分组密码算法,是由国家密码管理局编制的一种商用密码分组标准对称算法。算法安全保密强度及相关软硬件实现性能与 AES 相当,该算法不公开,仅以 IP 核的形式存在于芯片中,调用该算法时,需要通过加密芯片的接口进行调用。广泛应用于电子政务、电子商务及国民经济的各个应用领域(包括国家政 务通、警务通等重要领域)。

  • SM2:对应密码学中公钥密码算法RSA,是由国家密码管理局于2010年12月17日发布,全称为椭圆曲线算法,用于加解密及数字签名。

  • SM3:对应密码学中摘要算法MD5,是中国国家密码管理局于2010年公布的中国商用密码杂凑算法标准,适用于商用密码应用中的数字签名和验证,是在SHA-256基础上改进实现的一种算法。

  • SM4:对应密码学中分组密码算法DES,于2006年公布,用于无限局域网产品使用,这是我国第一次公布自己的商用密码算法。

回答2,3问: 1.SM1 为对称加密。其加密强度与AES相当。该算法不公开,调用该算法时,需要通过加密芯片的接口进行调用。

2.SM2为非对称加密,基于ECC。该算法已公开。由于该算法基于ECC,故其签名速度与秘钥生成速度都快于RSA。ECC 256位(SM2采用的就是ECC 256位的一种)安全强度比RSA 2048位高,但运算速度快于RSA。

3.SM3 消息摘要。可以用MD5作为对比理解。该算法已公开。校验结果为256位。
4.SM4 无线局域网标准的分组数据算法。对称加密,密钥长度和分组长度均为128位。

 实验截图:

SM2:

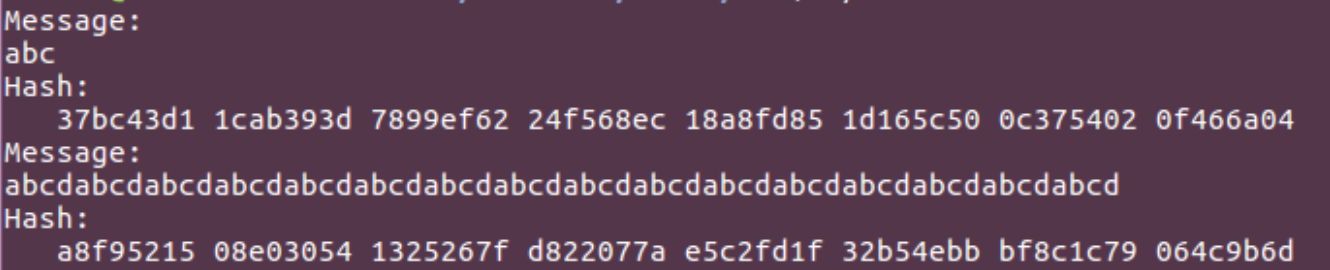

SM3:

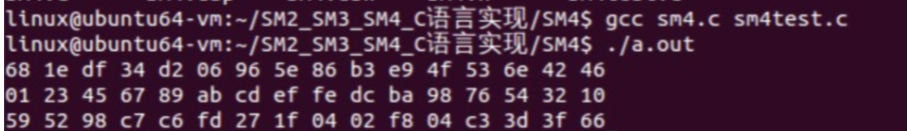

SM4:
