实验5_开源控制器实践——POX

(一)基本要求

1.h1 ping h2、h2和h3的tcpdump抓包结果

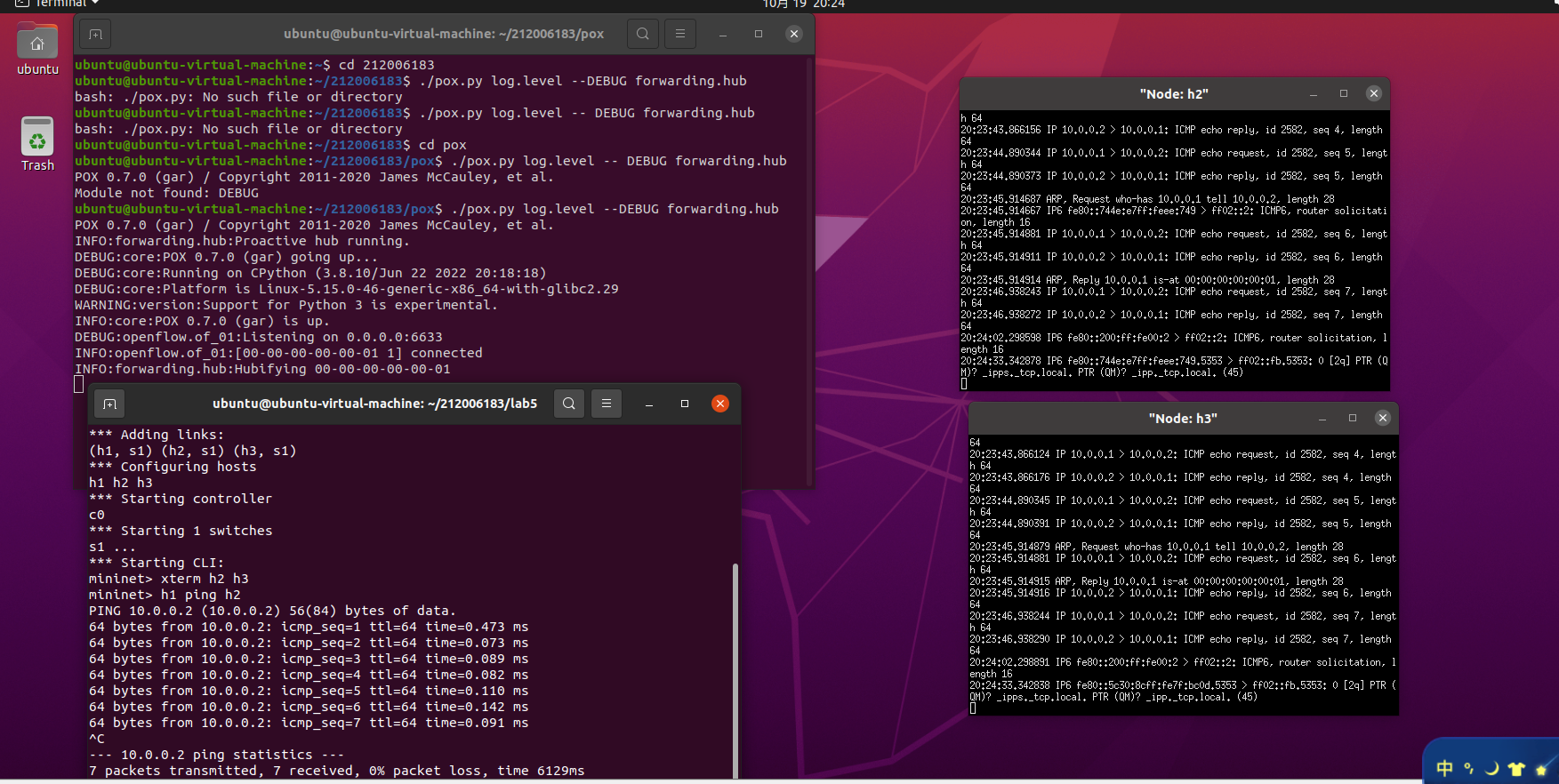

使用 tcpdump 验证Hub模块

使用 tcpdump 验证Switch模块

2.L2_learning模块代码流程图

(二)进阶要求

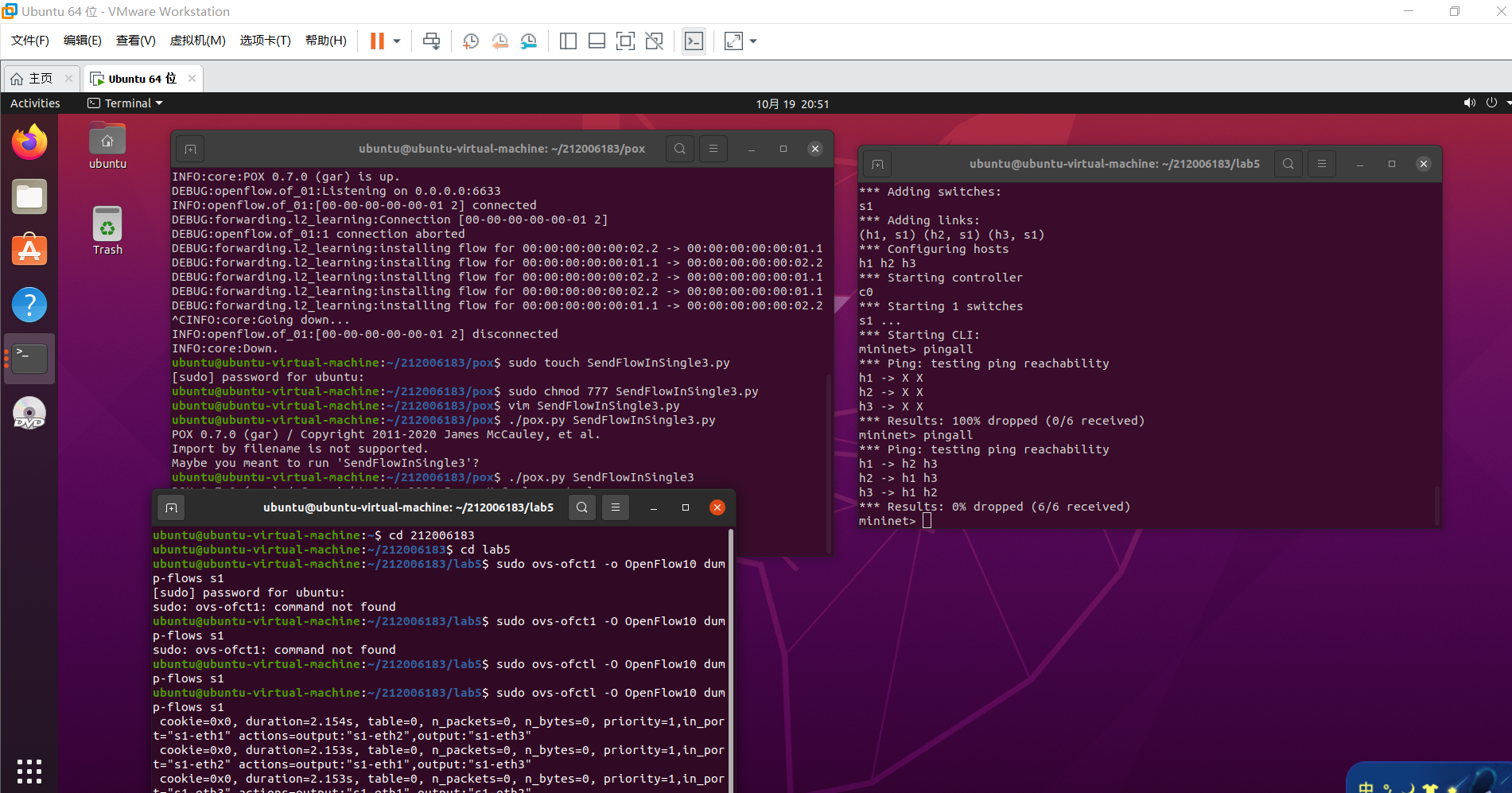

1.重新搭建（一）的拓扑，此时交换机内无流表规则，拓扑内主机互不相通；编写Python程序自定义一个POX模块SendFlowInSingle3，并且将拓扑连接至SendFlowInSingle3（默认端口6633），实现向s1发送流表规则使得所有主机两两互通

SendFlowInSingle3代码

from pox.core import core
import pox.openflow.libopenflow_01 as of
from pox.openflow.of_json import *

def _handle_ConnectionUp(event):

# h1 -> h2 h1 -> h3
msg = of.ofp_flow_mod()
msg.priority = 1
msg.match.in_port = 1
msg.actions.append(of.ofp_action_output(port=2))
msg.actions.append(of.ofp_action_output(port=3))
event.connection.send(msg)

# h2 -> h1 h2 -> h3
msg = of.ofp_flow_mod()
msg.priority = 1
msg.match.in_port = 2
msg.actions.append(of.ofp_action_output(port=1))
msg.actions.append(of.ofp_action_output(port=3))
event.connection.send(msg)

# h3 -> h1 h3 -> h2
msg = of.ofp_flow_mod()
msg.priority = 1
msg.match.in_port = 3
msg.actions.append(of.ofp_action_output(port=1))
msg.actions.append(of.ofp_action_output(port=2))
event.connection.send(msg)

def launch():
  core.openflow.addListenerByName("ConnectionUp", _handle_ConnectionUp)

2.基于进阶1的代码，完成ODL实验的硬超时功能。

1.先运行SendFlowSingle3，先通再断再恢复

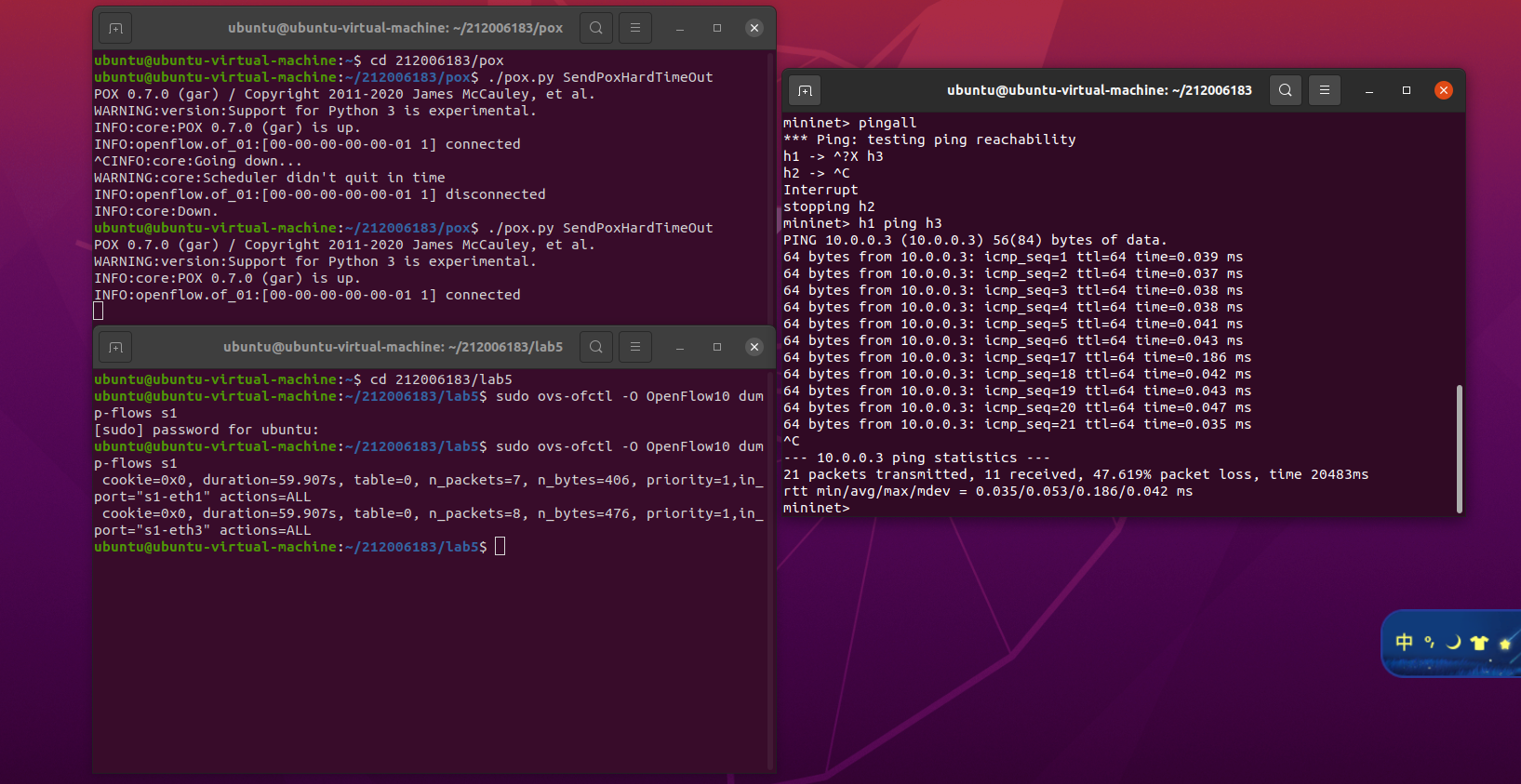

2.直接运行SendPoxHardTimeOut，先断后通，能验证流表项生效即可

SendPoxHardTimeOut代码

from pox.core import core
import pox.openflow.libopenflow_01 as of

class SendPoxHardTimeOut(object):
   def __init__(self):
       core.openflow.addListeners(self)
   def _handle_ConnectionUp(self, event):

       msg = of.ofp_flow_mod()
       msg.priority = 3
       msg.match.in_port = 1
       msg.hard_timeout = 10
       event.connection.send(msg)

       msg = of.ofp_flow_mod()
       msg.priority = 1
       msg.match.in_port = 1
       msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
       event.connection.send(msg)

       msg = of.ofp_flow_mod()
       msg.priority = 3
       msg.match.in_port = 3
       msg.hard_timeout = 10
       event.connection.send(msg)

       msg = of.ofp_flow_mod()
       msg.priority = 1
       msg.match.in_port = 3
       msg.actions.append(of.ofp_action_output(port = of.OFPP_ALL))
       event.connection.send(msg)

def launch():
   core.registerNew(SendPoxHardTimeOut)


个人心得

通过本次实验能够理解pox控制器的工作原理，学习pox控制器的使用方法，了解pox控制器是如何进行流表的下发。基本要求难度较小，都是进阶要求难度较大（代码太多）。
Hub：h1 ping h2时h2和h3都能收到报文，说明Hub模块在每个交换机上安装洪泛通配符规则，广播转发数据包。
Switch：h1 ping h2时，只有h2可以收到报文，说明Switch模块让Openflow交换机实现了L2自学习，只有目的主机可以抓取到报文。

遇到困难

创建的py文件不能保存。解决方法：chmod 777（给予权限）。
