实验1_SDN拓扑实践

第1步Mininet运行结果截图

（一）基本要求

1.使用Mininet可视化工具，生成下图所示的拓扑，并保存拓扑文件名为学号.py。

2.使用Mininet的命令行生成如下拓扑：

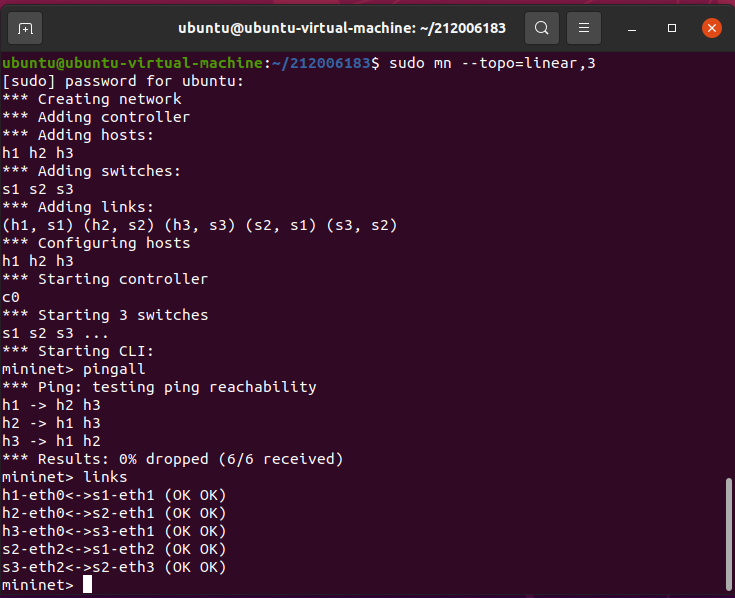

a.3台交换机，每个交换机连接1台主机，3台交换机连接成一条线。

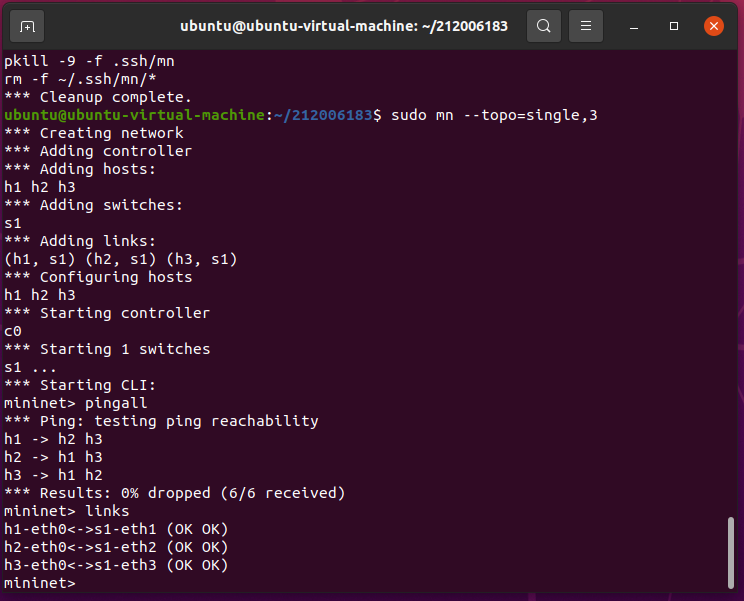

b.3台主机，每个主机都连接到同1台交换机上。

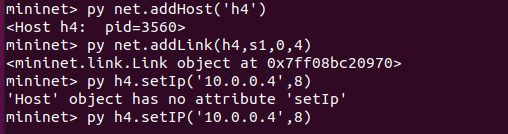

3.在2 b)的基础上，在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。

4.编辑基本要求第1步保存的Python脚本，添加如下网络性能限制，生成拓扑：

a) h1的cpu最高不超过50%；
b) h1和s1之间的链路带宽为10，延迟为5ms，最大队列大小为1000，损耗率50。

（二）进阶要求

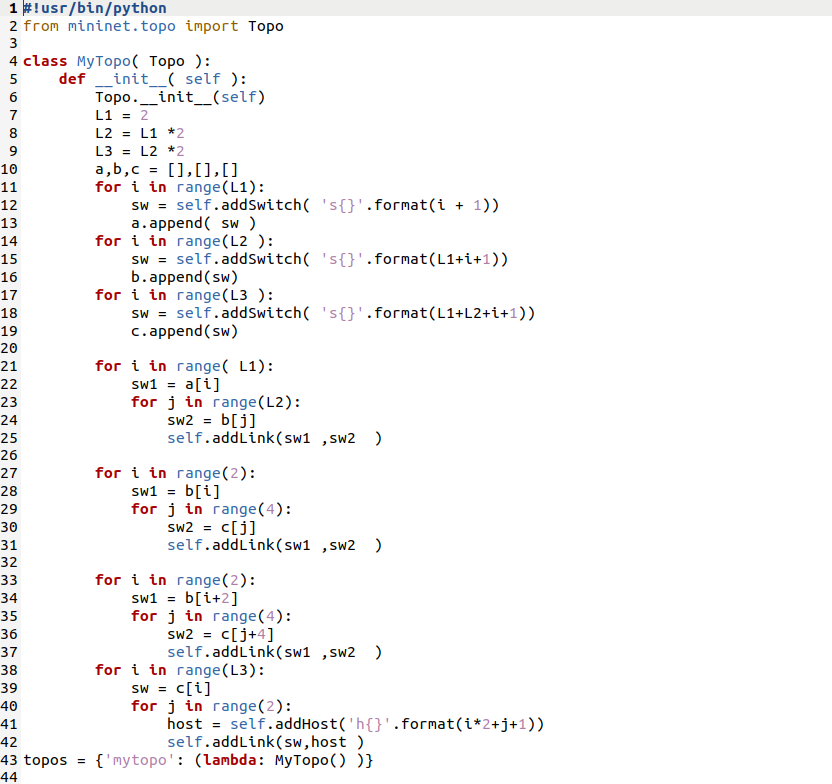

编写Python脚本，生成如下数据中心网络拓扑，要求：

编写.py拓扑文件，命名为“学号_fattree.py”；

必须通过Mininet的custom参数载入上述文件，不得直接使用miniedit.py生成的.py文件；

设备名称必须和下图一致；

使用Python的循环功能实现，不得在代码中手工直接添加设备和链路。

个人总结

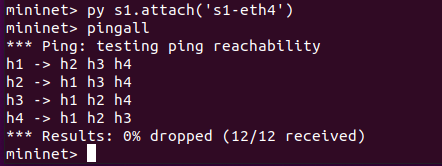

这次实验相比安装Ubunto还是简单很多的，至少不折磨人，只要跟着PDF走能解决大部分问题。遇到的第一个问题是“在Mininet交互界面上新增1台主机并且连接到交换机上，再测试新拓扑的连通性。”实验中我增加了主机h4和设置ip地址后，不能ping通设备，在百度后添加一句“py s1.attach('s1-eth4')”(为交换机附加一个接口4)，就可以pingall所有设备了。第二个问题是在网络性能限制的过程中，我直接在文件中打开了“212006183.py”文件，但发现没有修改权限，在终端输入“chmod 777 212006183.py”后就可在文件中直接修改。在进阶题中代码输完后不能运行，意外生成了“212006183—fattree.py.swp”。直接用“ls”找不到swp这个文件，百度后发现：“.swp”文件是在vi编辑文件时产生的一个临时文件，在编辑过程中过一段时间自动保存一次。如果意外退出，比如在vi编辑文件过程中退出系统（意外关机、直接关闭了Shell终端等情况），该文件就会存在，下次打开上次编辑的文件时就会出现提示。.swp文件使用ls命令查看不能发现，使用“ls -a”命令查看可以知道这是一个隐藏文件。”要把.swp文件删除后才能成功运行“212006183—fattree.py”。这次实验的难度并不是很大，百度和老师提供的链接就能解决全部问题。
