博图——Sivarc使用

第一步：定义自动生成的位置，定义生成位置的字段名称

第二步：生成库的画面，定义自动生成的相关参数【分为静态参数*&动态参数】索引的动态参数必须是和PLC定义的DB参数要是一致的，在变量自动生成时才能帮你自动生成，如果不一致，则只能生成HMI，变量无法帮你生成



第三步：填写Sivarc画面生成规则  {触发规则：PLC程序块      画面对象：库的面板对象     模板副本：此自动生成对应的模板       布局字段：位置索引}

第四步：填写Sivarc变量规则   如果没有填写此规则，在库里预先填好的索引变量设置是正确的，也会自动生成变量，且变量放在默认变量表里面，这个只是给变量建立一个变量文件夹

切记：主要设置还是在库里面去设置的，变量索引一定要和实际的进行匹配，才能自动生成变量表，否则即使填了变量规则表，也没卵用。



使用心得：

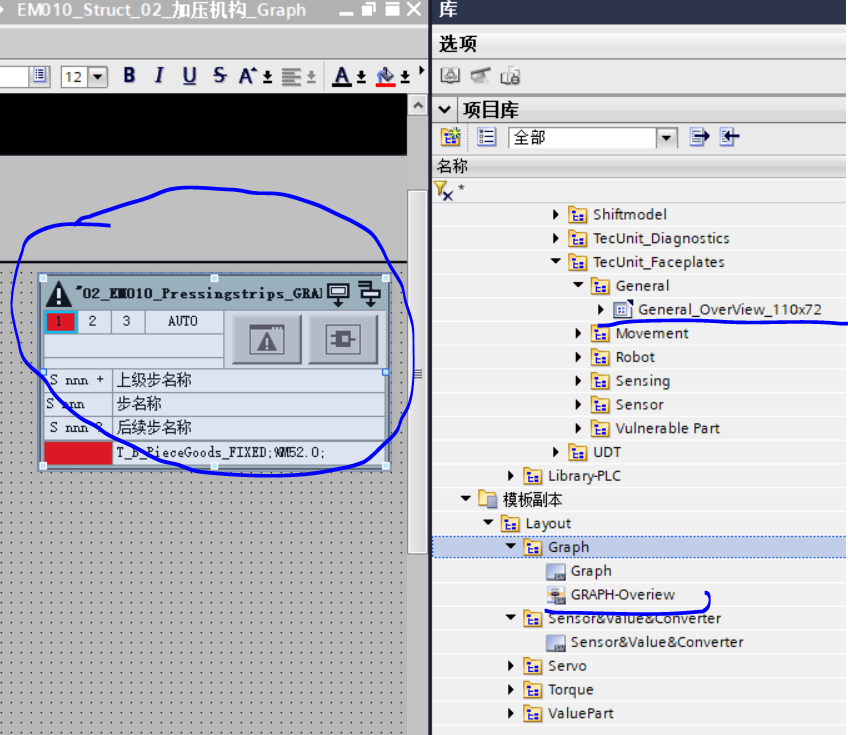

1：不仅库类型面板可以使用，模板副本定义的面板也可以使用Sivarc,比如Graph的固定面板

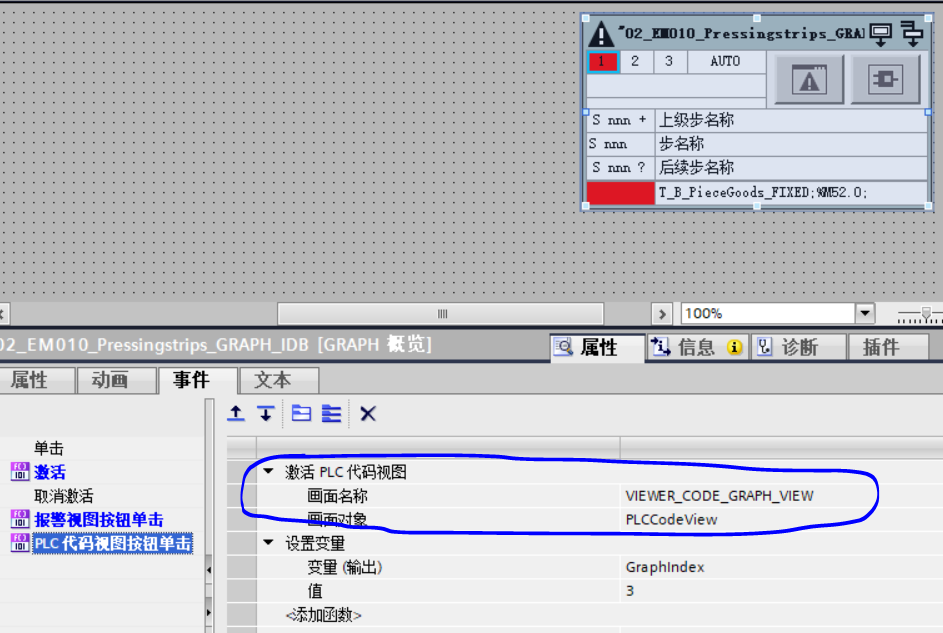

     A):使用面板副本好处：可以预先定义固定部分的，这样在填写Sivarc内容时，这部分可以不需要填写。比如Graph的激活PLC代码视图，是无法在Sivarc调用的函数。

     B):使用库面板，这里面的内容都是无法匹配的，所以所有内容都要填写，才能自动匹配。



2：Sivarc的自动生成时，切记一些 空格  或者无法识别字符的使用，会让生成变量时，和PLC变量匹配无法匹配，从而导致生成不完整。

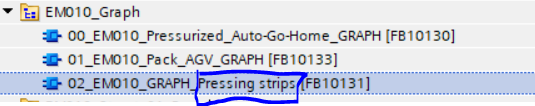

    A):这里面的 Pressing strips  就存在空格，如果使用访问PLC时，会自动变成Pressingstrips，从而文本上不匹配。



3：Sivarc的自动生成时，变量规则在访问HMITag.DB.FloderPath时，我们是可以访问这个文件夹位置的，但是我们无法使用替换指令去变化文件夹的名称。

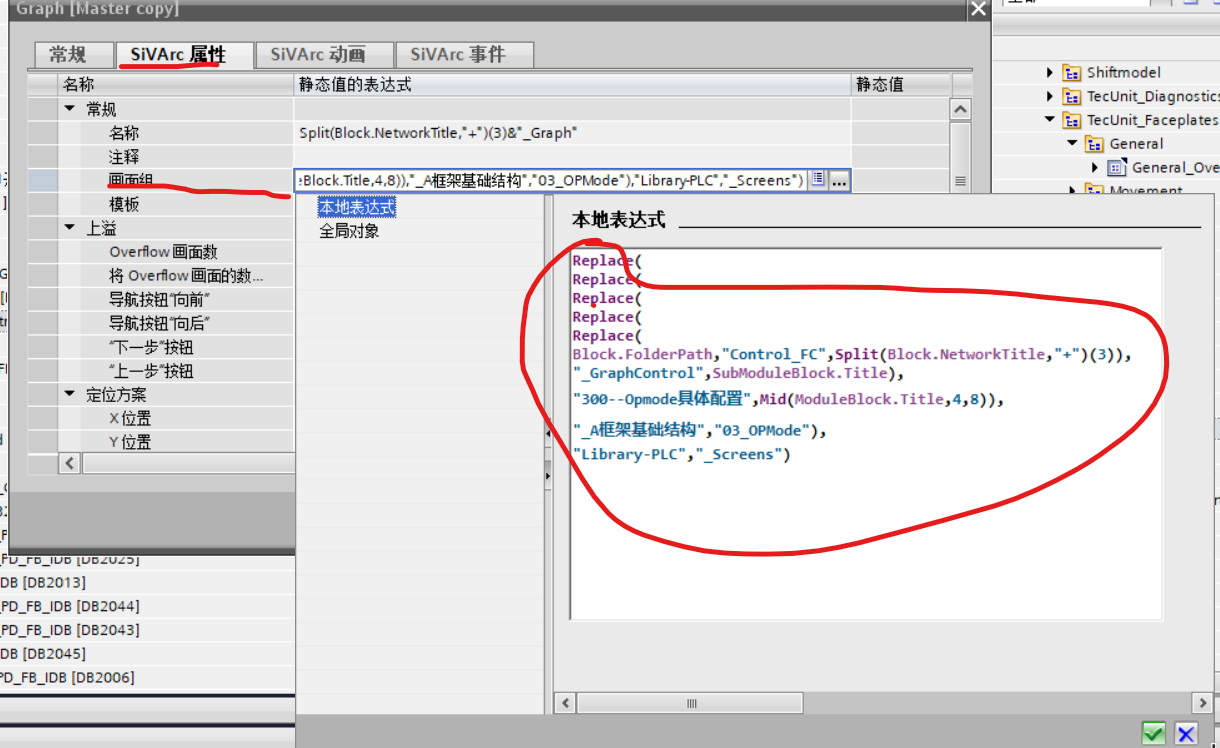

     Sivarc的自动生成时，画面规则在访问Block.FloderPath时，我们是可以访问这个文件夹位置的，我们可以使用替换指令去变化文件夹的名称。从而改变我文件夹的整体位置。      ----------【名称：是生成画面的名称。想生成多个画面，就要改变画面的名称。  画面组：是生成画面的存放文件夹位置。】

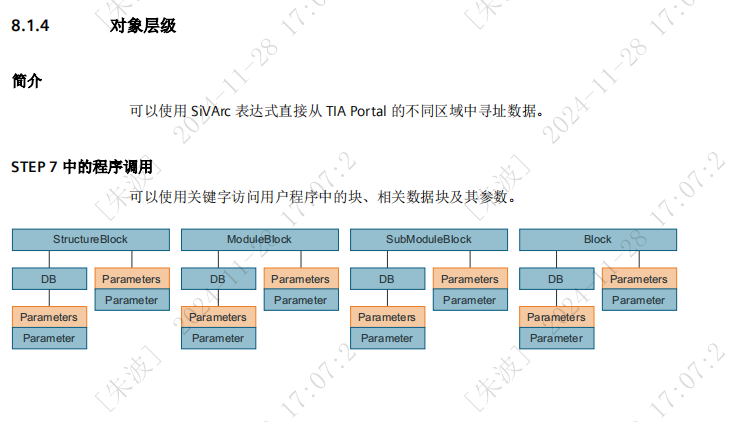

4：Sivarc的自动生成时

    A): StructureBlock ：调用这个Block的层级，OB1调用的那个块【OB1--->FC1】。

    B): ModuleBlock：调用这个Block的层级，FC1调用的那个块【OB1--->FC1--->FC2】。

    C): SubModuleBlock：调用这个Block的层级，FC2调用的那个块【OB1--->FC1--->FC3】。

    D): Block：调用这个Block的层级，直接制定调用的那个块，无论处在哪个层级，都能查询到【OB1--->FC1--->FC3---> ...... --->FC10】。

5：Sivarc的调用IF语句    一般函数都是一种输出结果，这个可以控制两个。
