Eplan的页设置&结构标识符

1·页的设置

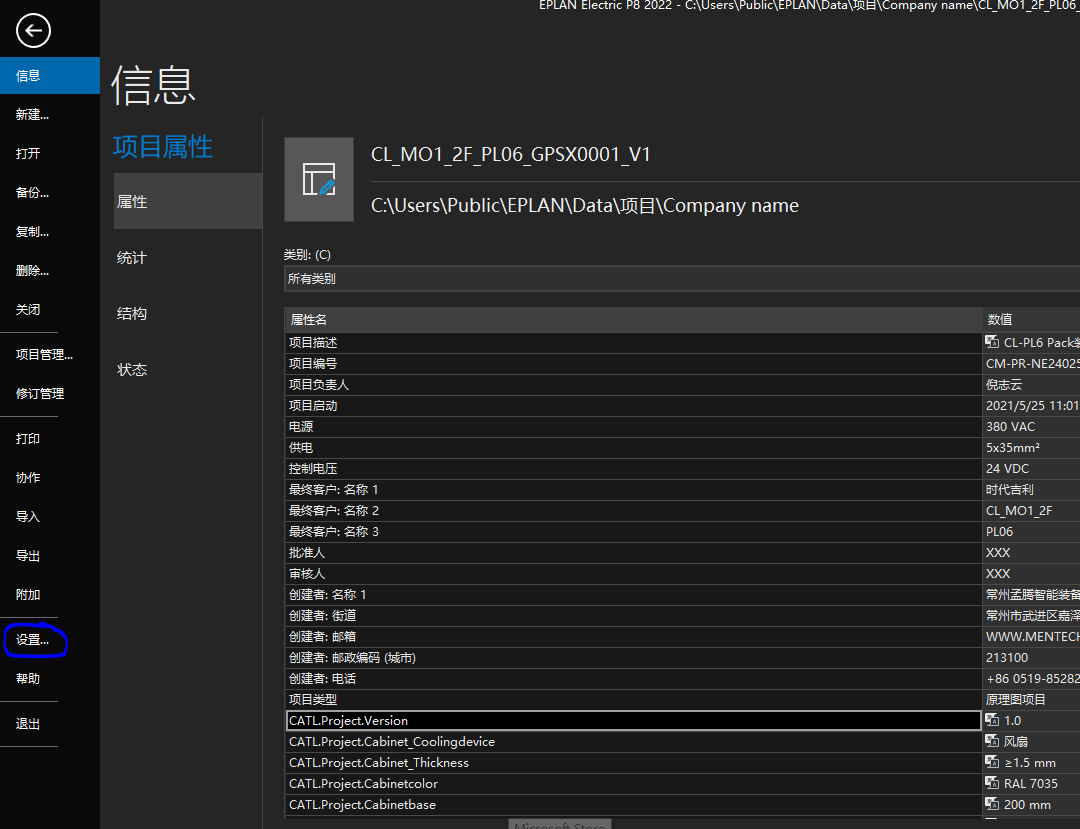

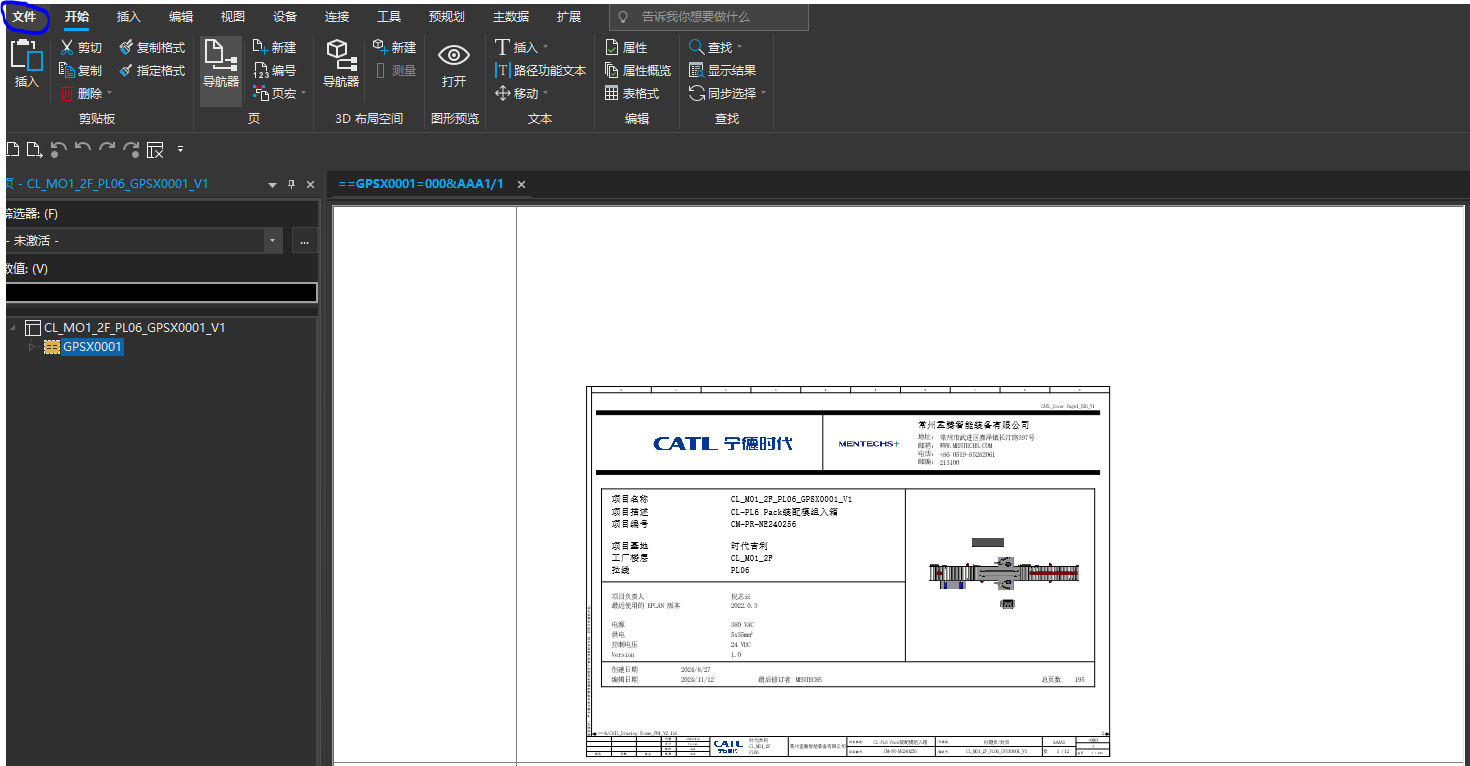

点击：文件---设置

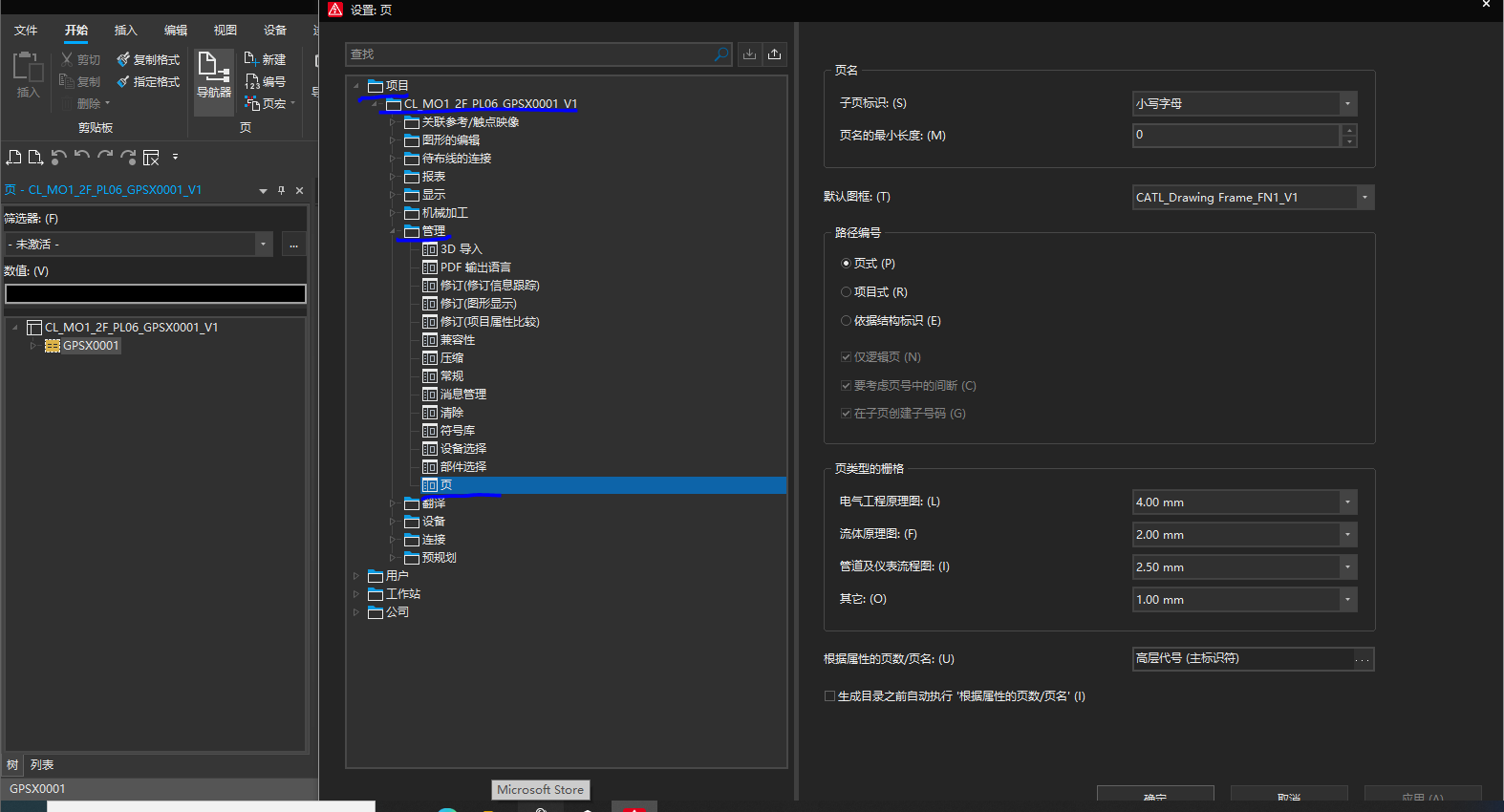

 点击：项目---管理--页【可以设置页的属性】

2·页的添加

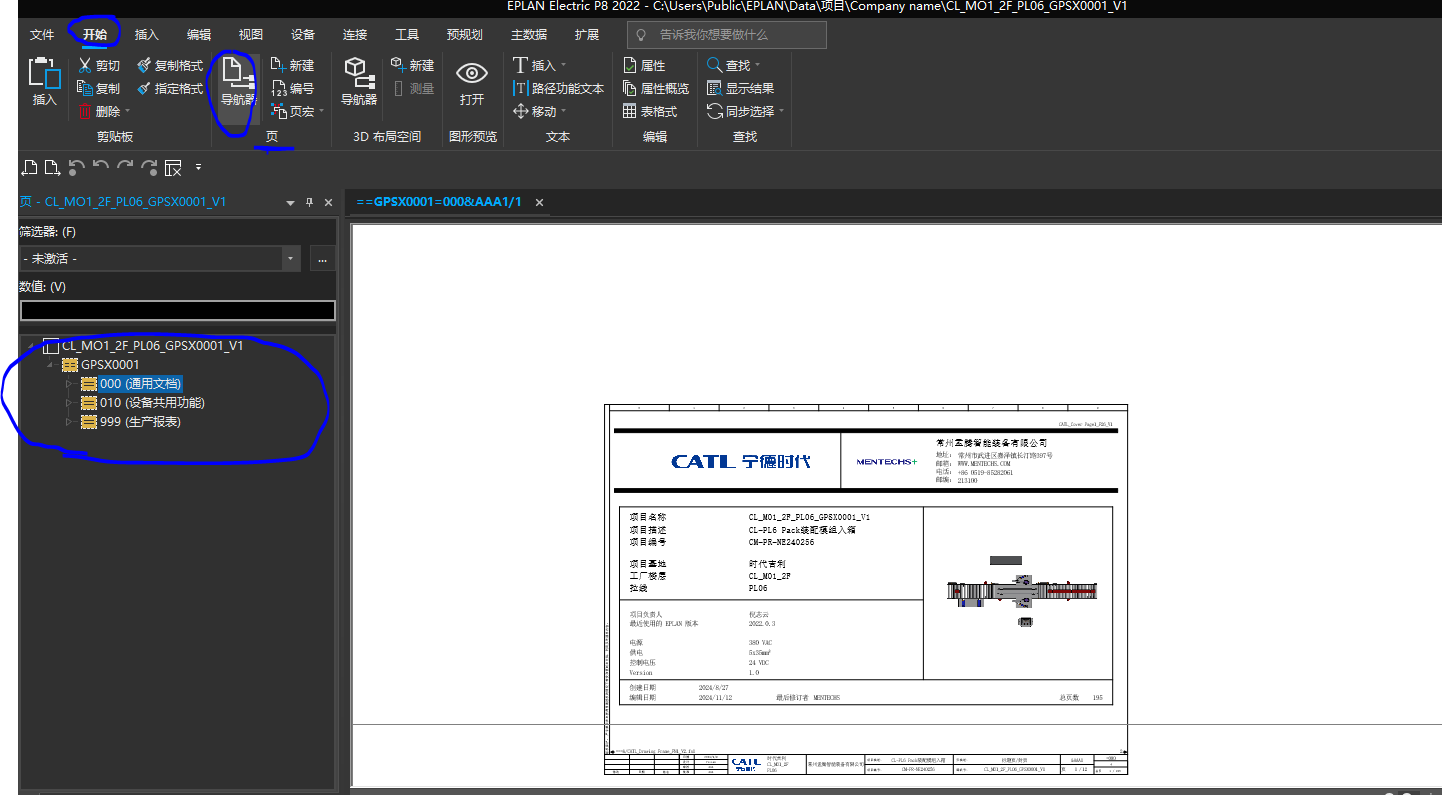

 点击：开始---页的导航器--出现页的目录

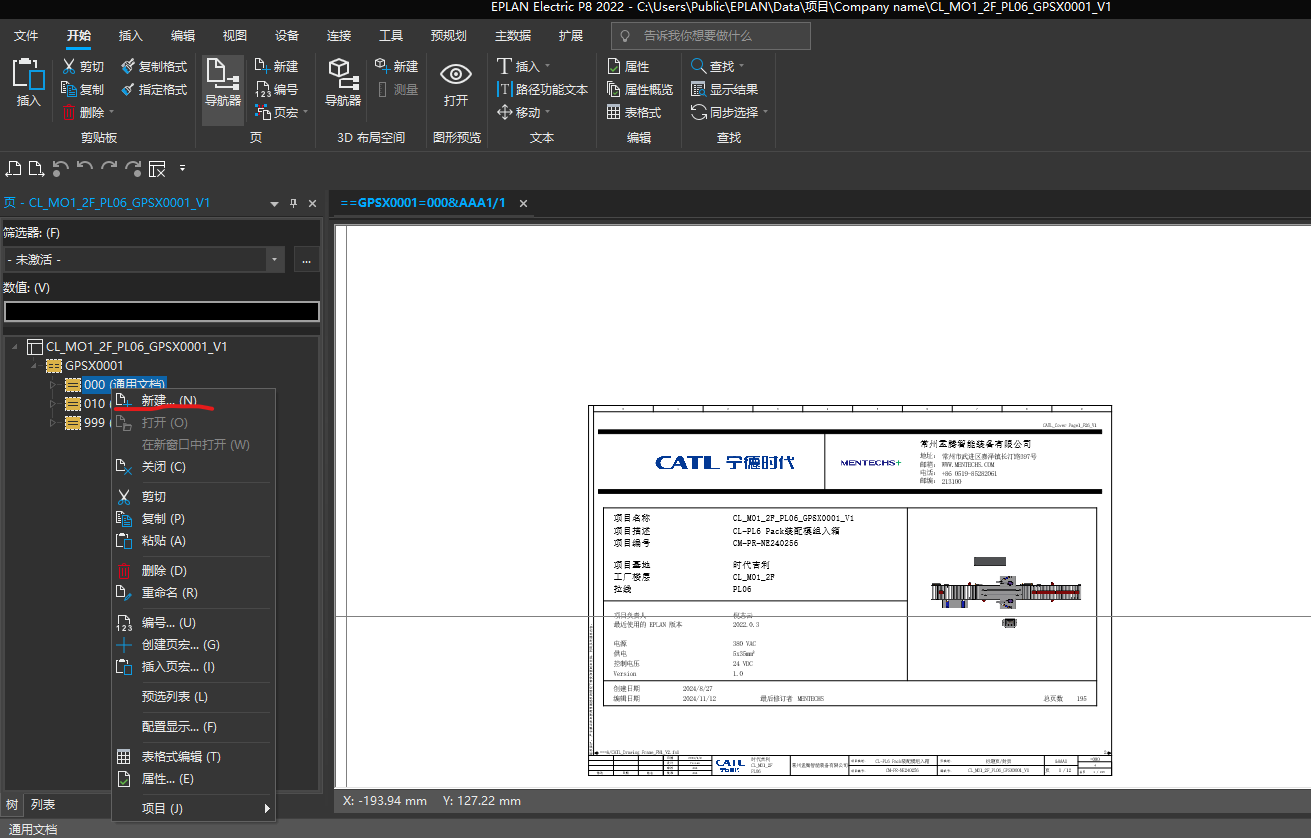

  点击：页的目录---新建

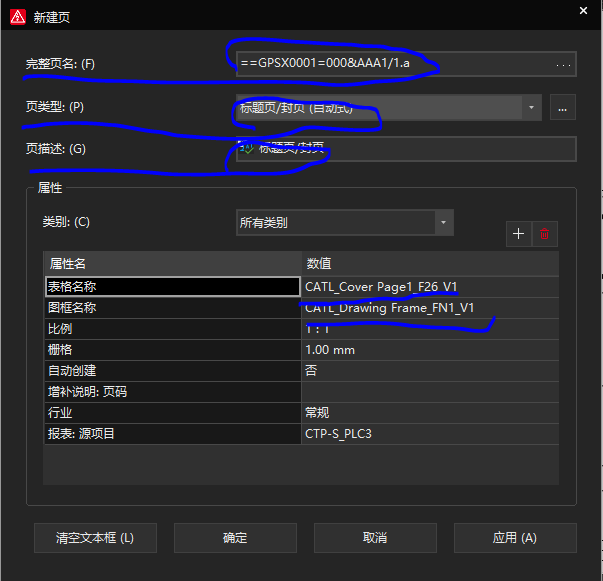

    点击：在新建页里，可以添加相关关于页的信息

1：完整页名-----------就是当前页的文件夹结构 ++++——配合：（工具------结构标识符 ）使用  ++++——

2：页的类型-----------就是当前页类型，交互式---手动输入，自动式----自动生成【图表/目录等】

2：页的属性-----------如下图所示，主要的就是图框，表格，比例，栅格等

2·结构标识符

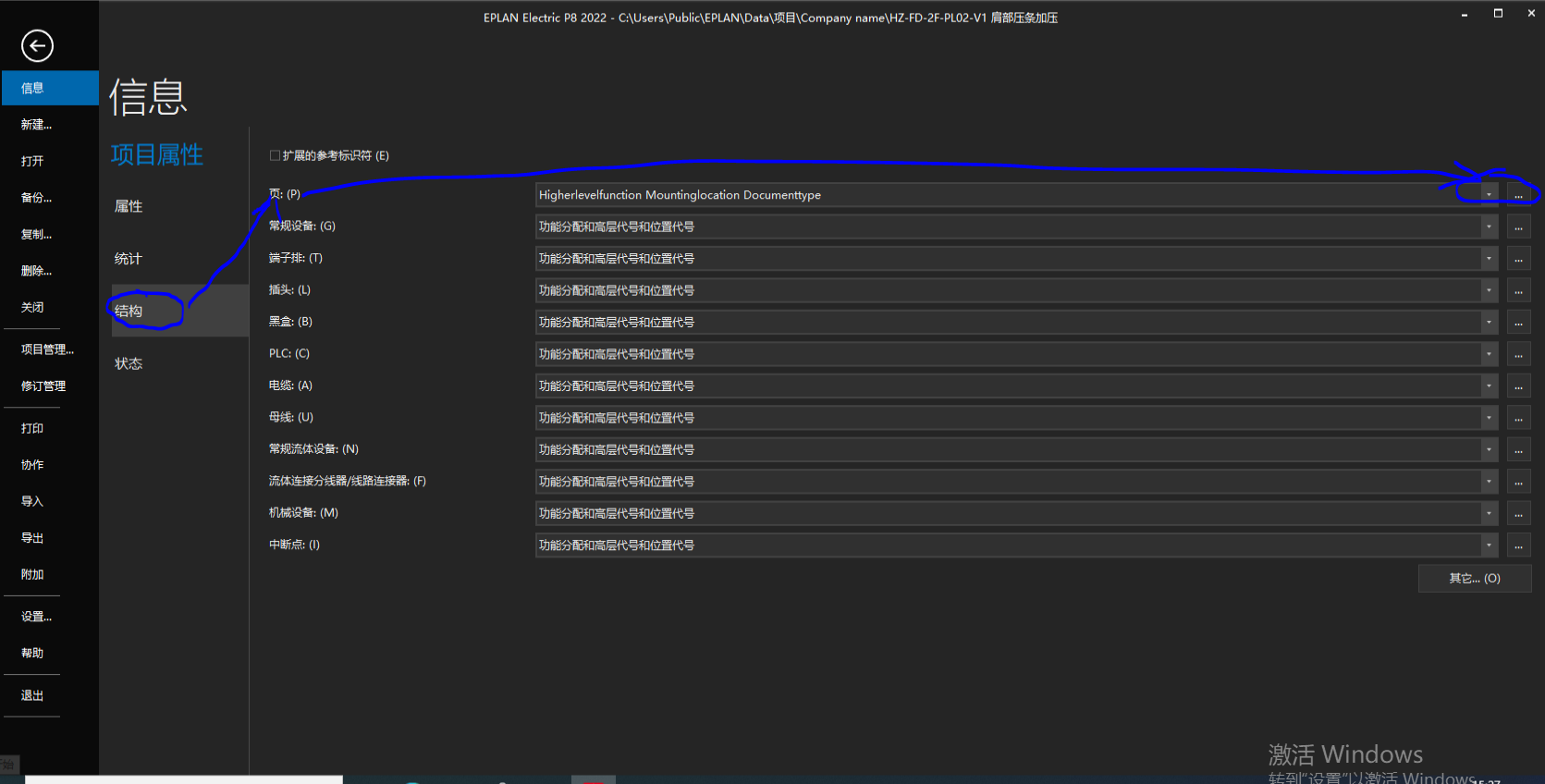

        可通过项目属性的结构，查询使用的参考标识符

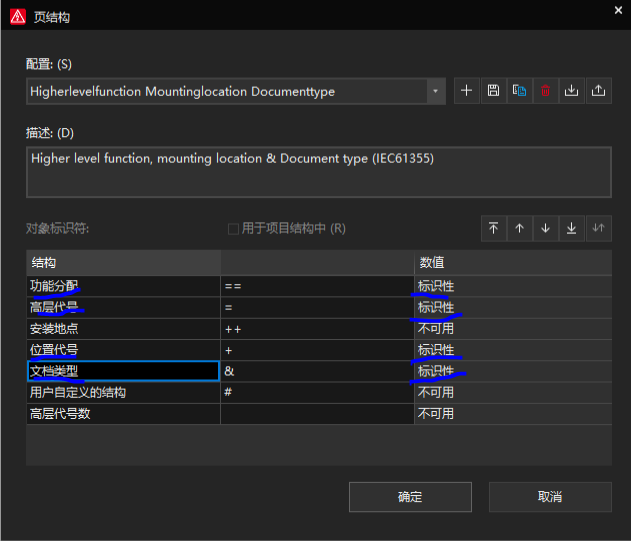

     设置相应的参考标识符，为后续项目结构做准备【你可以多选几个，也可以只选其中一部分，根据图纸模板而定】

设置好这些结构，在添加页时，就可以直接规划页放在哪里，可以直接通过结构去查看
