流程图和活动图的区别联系
| 这个作业属于哪个课程 | https://edu.cnblogs.com/campus/ahgc/AHPU-se-JSJ18 |
|---|---|
| 这个作业要求在哪里 | https://edu.cnblogs.com/campus/ahgc/AHPU-SE-19/homework/11473 |
| 这个作业的目标 | 对流程图和过程图的认识 |
| 学号 | 3190704122 |
作业要求：
（1）给出流程图的定义说明
（2）给出活动图的定义说明
（3）举例对比流程图与活动图的区别
（4）举例分析流程图与活动图的联系
1.流程图的定义：
流程是一项活动或一系列连续有规律的事项或行为进行的程序，流程有6个要素，
分别是：资源、过程、结构、结果、对象和价值。一个流程会把这些基本要素串
联起来，例如流程中资源的输入、流程中的活动、活动的结构，由谁执行，输出
结果、流程最终创造的价值等。流程图顾名思义，就是用来直观地描述一个工作
过程的具体步骤图，流程图也可以称之为输入-输出图，它使用图形表示流程思路，
它通常用一些图框来表示各种类型的操作，在框内写出各个步骤，然后用带箭头
的线把它们连接起来，以表示执行的先后顺序，用图形表示执行步骤。

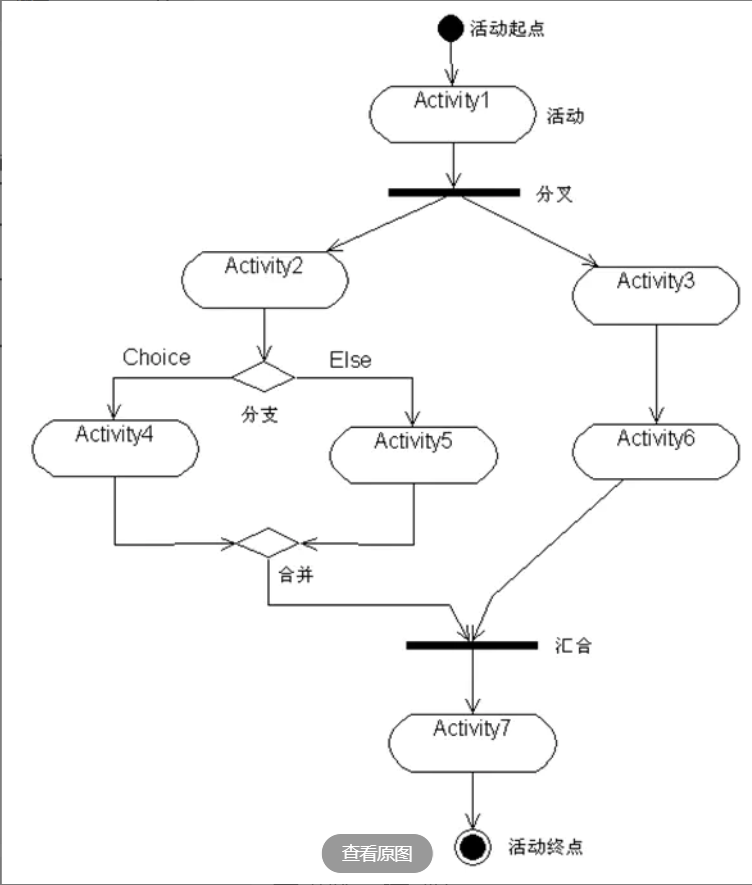

2.活动图的定义：
活动图是UML用于对系统的动态行为建模的另一种常用工具，它描述活动的顺序，展
现从一个活动到另一个活动的控制流。它是UML中用于对系统动态活动建模的图形，反
映系统中一个活动到另一个活动的流程，常常用于描述业务过程和并行处理过程。
3.流程图与活动图的区别：
流程图着重描述处理过程，它的主要控制结构是顺序、分支和循环，各个处理过程
之间有严格的顺序和时间关系。而活动图描述的是对象活动的顺序关系所遵循的规
则，它着重表现的是系统的行为，而非系统的处理过程。
4.流程图与活动图的联系：
活动图本质上是一种流程图，它描述活动的序列，即系统从一个活动到另一个活动
的控制流。
