Nginx 高可用

1、使用Keepalived程序让nginx高可用

下载：https://www.keepalived.org/download.html
上传到服务器
解压：tar -zxvf keepalived-2.0.18.tar.gz
然后就安装三部曲，./configure、make、make install

打开配置文件

vim keepalived.conf
global_defs {
  # 路由id：当前安装keepalived的节点主机标识符，保证全局唯一
  router_id keep_171
}
vrrp_instance VI_1 {
  # 表示状态是MASTER主机还是备用机BACKUP
  state MASTER
  # 该实例绑定的网卡  #查看网卡名称 ip addr
  interface ens33
  # 保证主备节点一致即可
  virtual_router_id 51
  # 权重，master权重一般高于backup，如果有多个，那就是选举，谁的权重高，谁就当选
  priority 100
  # 主备之间同步检查时间间隔，单位秒
  advert_int 2
  # 认证权限密码，防止非法节点进入
  authentication {
    auth_type PASS
    auth_pass 1111
  }
  # 虚拟出来的ip，可以有多个（vip）
  virtual_ipaddress {
    192.168.1.161
  }
}

启动

./keepalived

注册为系统服务

在keepalived下有个etc目录的，进入去
cp init.d/keepalived /etc/init.d/
cp sysconfig/keepalived /etc/sysconfig/

systemctl start keepalived.service

2、keepalived也可能崩的，也需要主备

配置备

global_defs {
  router_id keep_172
}
vrrp_instance VI_1 {
  # 备用机设置为BACKUP
  state BACKUP
  interface ens33
  virtual_router_id 51
  # 权重低于MASTER
  priority 80
  advert_int 2
  authentication {
    auth_type PASS
    auth_pass 1111
  }
  virtual_ipaddress {
    # 注意：主备两台的vip都是一样的，绑定到同一个vip
    192.168.1.161
  }
}

增加Nginx重启检测脚本

vim /etc/keepalived/check_nginx_alive_or_not.sh

#!/bin/bash

A=`ps -C nginx --no-header |wc -l`
# 判断nginx是否宕机，如果宕机了，尝试重启
if [ $A -eq 0 ];then
  /usr/local/nginx/sbin/nginx
  # 等待一小会再次检查nginx，如果没有启动成功，则停止keepalived，使其启动备用机
  sleep 3
  if [ `ps -C nginx --no-header |wc -l` -eq 0 ];then
    killall keepalived
  fi
fi

增加运行权限

chmod +x /etc/keepalived/check_nginx_alive_or_not.sh

配置keepalived监听nginx脚本

vrrp_script check_nginx_alive {
  script "/etc/keepalived/check_nginx_alive_or_not.sh"
  interval 2 # 每隔两秒运行上一行脚本
  weight 10 # 如果脚本运行失败，则升级权重+10
}

在 vrrp_instance 中新增监控的脚本

track_script {
  check_nginx_alive # 追踪 nginx 脚本
}

重启Keepalived使得配置文件生效

systemctl restart keepalived

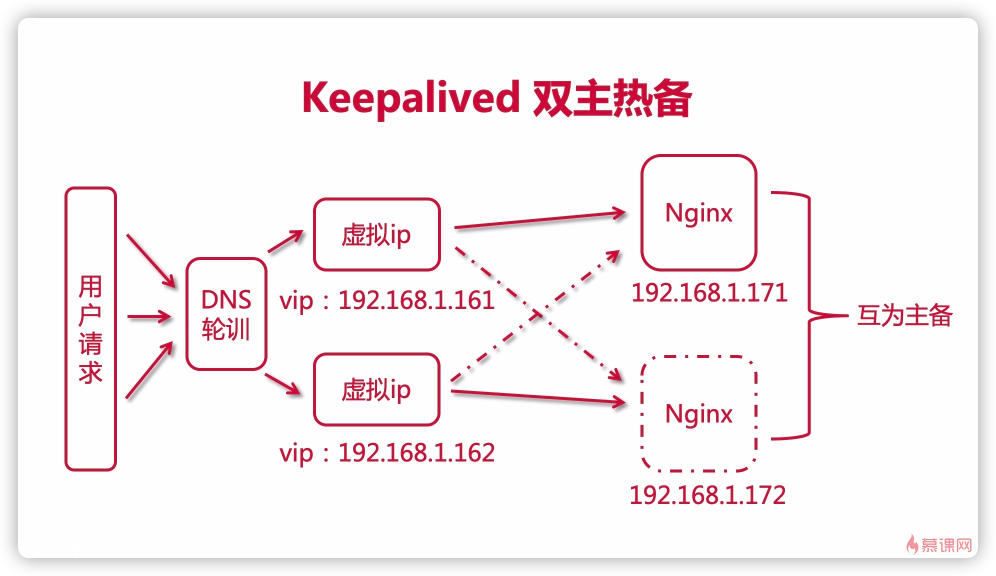

3、双主热备

规则：以一个虚拟ip分组归为同一个路由

主节点配置:

global_defs {
  router_id keep_171
}
vrrp_instance VI_1 {
  state MASTER
  interface ens33
  virtual_router_id 51
  priority 100
  advert_int 1
  authentication {
    auth_type PASS
    auth_pass 1111
  }
  virtual_ipaddress {
    192.168.1.161
  }
}
vrrp_instance VI_2 {
  state BACKUP
  interface ens33
  virtual_router_id 52
  priority 80
  advert_int 1
  authentication {
    auth_type PASS
    auth_pass 1111
  }
  virtual_ipaddress {
    192.168.1.162
  }
}

备节点配置

global_defs {
  router_id keep_172
}
vrrp_instance VI_1 {
  state BACKUP
  interface ens33
  virtual_router_id 51
  priority 80
  advert_int 1
  authentication {
    auth_type PASS
    auth_pass 1111
  }
  virtual_ipaddress {
    192.168.1.161
  }
}
vrrp_instance VI_2 {
  state MASTER
  interface ens33
  virtual_router_id 52
  priority 100
  advert_int 1
  authentication {
    auth_type PASS
    auth_pass 1111
  }
  virtual_ipaddress {
    192.168.1.162
  }
}

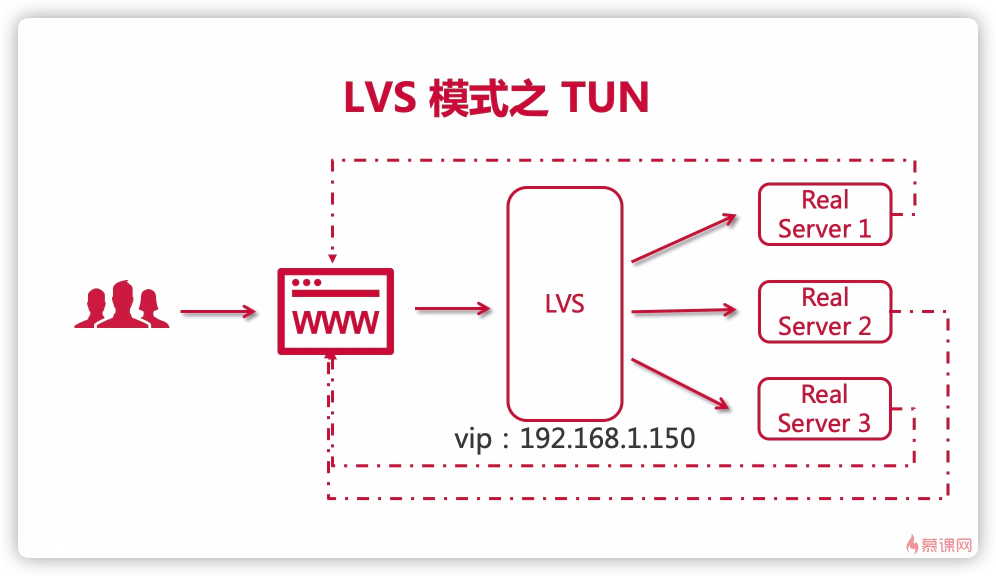

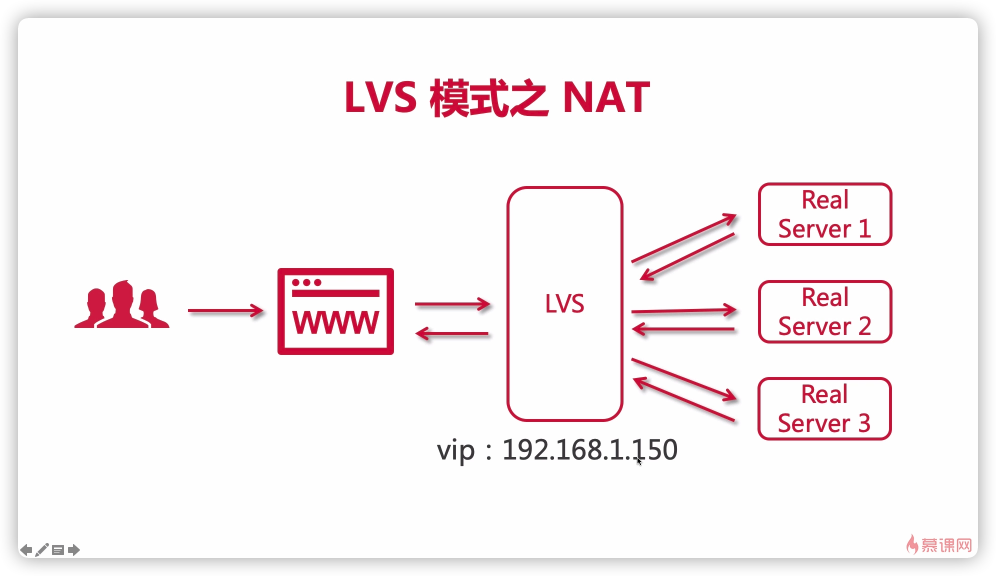

4、LVS

一般不会直接使用keepalived直接作用在nginx上，而是keepalived+LVS+Nginx实现高可用。
LVS 基于四层，工作效率高
单个Nginx承受不了压力，需要集群
LVS 充当Nginx集群的调度者
Nqinx 接受请求来回，LVS可以只接受不响应

5、前期准备：

服务器与ip规划：
LVS - 1台
VIP（虚拟IP）：192.168.1.150
DIP（转发者IP/内网IP）：192.168.1.151
Nginx - 2台（RealServer）
RIP（真实IP/内网IP）：192.168.1.171
RIP（真实IP/内网IP）：192.168.1.172
所有计算机节点关闭网络配置管理器，因为有可能会和网络接口冲突：

systemctl stop NetworkManager
systemctl disable NetworkManager

创建子接口

cd /etc/sysconfig/network-scripts/
#数字可以是其他，只是随便起个别名
cp ifcfg-ens33 ifcfg-ens33:1

修改子接口配置： vim ifcfg-ens33:1，保留这些即可

BOOTPROTO="static"
DEVICE="ens33:1"
ONBOOT="yes"
IPADDR=192.168.1.150  #虚拟IP
NETMASK=255.255.255.0

service network restart
安装集群管理工具
yum install ipvsadm

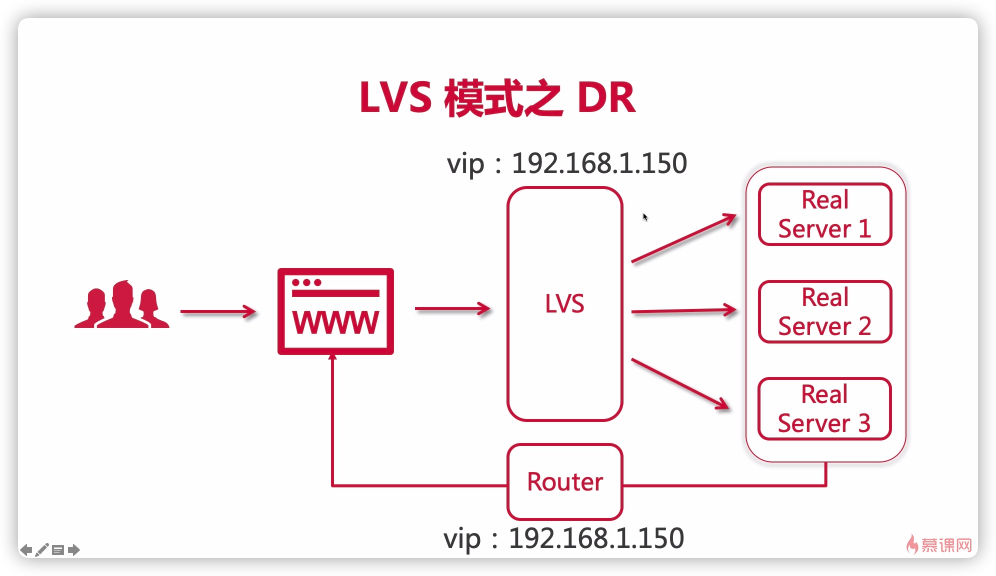

6、搭建LVS-DR模式- 为两台RS配置虚拟IP

#这个文件上网查一查
cp ifcfg-lo ifcfg-lo:1

修改为
DEVICE=lo:1
IPADDR=192.168.1.150
NETMASK=255.255.255.255
NETWORK=127.0.0.1
BROADCAST=127.255.255.255
ONBOOT=yes
NAME=loopback

service network restart
另一台

cp ifcfg-lo ifcfg-lo:1

修改为
DEVICE=lo:1
IPADDR=192.168.1.150
NETMASK=255.255.255.255
NETWORK=127.0.0.1
BROADCAST=127.255.255.255
ONBOOT=yes
NAME=loopback

这样两台虚拟ip都构建好了

7、搭建LVS-DR模式- 为两台RS配置arp

ARP响应级别与通告行为的概念

  1. arp-ignore：ARP响应级别（处理请求）
    只要本机配置了ip，就能响应请求
    请求的目标地址到达对应的网络接口，才会响应请求
  2. arp-announce：ARP通告行为（返回响应）
    本机上任何网络接口都向外通告，所有的网卡都能接受到通告
    尽可能避免本网卡与不匹配的目标进行通告
    只在本网卡通告

打开sysctl.conf:

vim /etc/sysctl.conf

配置 所有网卡 、 默认网卡 以及 虚拟网卡 的arp响应级别和通告行为，分别对应： all ， default ， lo ：

两台都是相同配置
# configration for lvs
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.default.arp_ignore = 1
net.ipv4.conf.lo.arp_ignore = 1

net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.default.arp_announce = 2
net.ipv4.conf.lo.arp_announce = 2

刷新配置文件：

sysctl -p

增加一个网关，用于接收数据报文，当有请求到本机后，会交给lo去处理：

两台都是相同配置
route add -host 192.168.1.150 dev lo:1

route -n

开机自启

echo "route add -host 192.168.1.150 dev lo:1" >> /etc/rc.local

8、搭建LVS-DR模式- 使用ipvsadm配置集群规则

创建LVS节点，用户访问的集群调度者

ipvsadm -A -t 192.168.1.150:80 -s rr -p 5

-A：添加集群
-t：tcp协议
ip地址：设定集群的访问ip，也就是LVS的虚拟ip
-s：设置负载均衡的算法，rr表示轮询
-p：设置连接持久化的时间

创建2台RS真实服务器

ipvsadm -a -t 192.168.1.150:80 -r 192.168.1.171:80 -g
ipvsadm -a -t 192.168.1.150:80 -r 192.168.1.172:80 -g

-a：添加真实服务器
-t：tcp协议
-r：真实服务器的ip地址
-g：设定DR模式

保存到规则库，否则重启失效

ipvsadm -S

检查集群

查看集群列表
ipvsadm -Ln
查看集群状态
ipvsadm -Ln --stats

其他命令：

# 重启ipvsadm，重启后需要重新配置
service ipvsadm restart
# 查看持久化连接
ipvsadm -Ln --persistent-conn
# 查看连接请求过期时间以及请求源ip和目标ip
ipvsadm -Lnc
# 设置tcp tcpfin udp 的过期时间（一般保持默认）
ipvsadm --set 1 1 1
# 查看过期时间
ipvsadm -Ln --timeout
#更详细的帮助文档
ipvsadm -h
man ipvsadm

至此，已经实现单个LVS+两个Nginx，但这样LVS还是有可能崩的，所以LVS要配置主备

9、Keepalived+LVS，主配置

修改Keepalived的配置文件

global_defs {
  router_id LVS_151
}

vrrp_instance VI_1 {
  state MASTER
  interface ens33
  virtual_router_id 41
  priority 100
  advert_int 1
  authentication {
    auth_type PASS
    auth_pass 1111
  }
  virtual_ipaddress {
    192.168.1.150
  }
}

＃配置集群地址访问的IP+端口，端口和nginx保持一致，都是80
virtual server 192.168.1.150 80 {
  ＃ 健康检查的时问，单位：秒
  delay_loop 6
  ＃配置负载均衡的算法，默认是轮询
  lb_algo rr
  ＃ 设置LVS的模式 NAT | TUN | DR
  lb_kind DR
  # 设置会话持久化的事件
  persistence_timeout 5
  ＃协议 -t
  protocol TCP

  ＃负载均衡的真实服务器，也就是nginx节点的具体的真实ip地址
  real_server 192.168.1.171 80 {
    ＃轮询的默认权重配比设置为1
    weight 1
    ＃设置健康检查
    TCP_CHECK {
      ＃检查的80端口
      connect_port 80
      ＃超时时间
      connect_timeout 2
      ＃ 重试次数 2次
       nb_get_retry 2
       # 间隔时间 3秒
       delay_before_retry 3
     }
  }
  real_server 192.168.1.172 80 {
    weight 1
    ＃设置健康检查
    TCP_CHECK {
      ＃检查的80端口
      connect_port 80
      ＃超时时间
      connect_timeout 2
      ＃ 重试次数 2次
       nb_get_retry 2
       # 间隔时间 3秒
       delay_before_retry 3
     }
  }
}
清空规则
ipvsadm -C
重启
systemctl restart keepalived

10、Keepalived+LVS，备配置

修改Keepalived的配置文件

global_defs {
  router_id LVS_152
}

vrrp_instance VI_1 {
  state BACKUP
  interface ens33
  virtual_router_id 41
  priority 50
  advert_int 1
  authentication {
    auth_type PASS
    auth_pass 1111
  }
  virtual_ipaddress {
    192.168.1.150
  }
}

＃配置集群地址访问的IP+端口，端口和nginx保持一致，都是80
virtual server 192.168.1.150 80 {
  ＃ 健康检查的时问，单位：秒
  delay_loop 6
  ＃配置负载均衡的算法，默认是轮询
  lb_algo rr
  ＃ 设置LVS的模式 NAT | TUN | DR
  lb_kind DR
  # 设置会话持久化的事件
  persistence_timeout 5
  ＃协议 -t
  protocol TCP

  ＃负载均衡的真实服务器，也就是nginx节点的具体的真实ip地址
  real_server 192.168.1.171 80 {
    ＃轮询的默认权重配比设置为1
    weight 1
    ＃设置健康检查
    TCP_CHECK {
      ＃检查的80端口
      connect_port 80
      ＃超时时间
      connect_timeout 2
      ＃ 重试次数 2次
       nb_get_retry 2
       # 间隔时间 3秒
       delay_before_retry 3
     }
  }
  real_server 192.168.1.172 80 {
    weight 1
    ＃设置健康检查
    TCP_CHECK {
      ＃检查的80端口
      connect_port 80
      ＃超时时间
      connect_timeout 2
      ＃ 重试次数 2次
       nb_get_retry 2
       # 间隔时间 3秒
       delay_before_retry 3
     }
  }
}
清空规则
ipvsadm -C
重启
systemctl restart keepalived
