为什么生成的条形码扫不出来？从静区、分辨率和色彩三个方向解析条码识别率
条形码看起来没问题，但在真实使用中却频繁识别失败，这是很多程序员在业务系统中都会遇到的情况。问题往往并不出在编码内容本身，而隐藏在一些容易被忽略的视觉与物理细节中：留白不足、分辨率不够、颜色选择不当。这些因素对人眼影响不大，却会直接影响扫描设备的识别结果。
本文将从原理出发，结合实际工程经验，拆解条码识别失败的核心原因，并给出可直接落地的解决方案。
本文使用 Spire.Barcode 来展示如何在 C# 环境中自动生成清晰可用的条形码，你可以使用 Nuget 安装该库，或导航到官网了解更多详情。
一、无法扫描的条码
在实际业务场景中，扫码失败往往发生得非常突然。例如在仓库出库时，管理员已经贴好标签，但扫描枪反复提示识别失败；又或者快递单已经打印完成，用户多次使用手机扫码，却始终无法识别。
这类问题不仅影响用户体验，更会直接阻塞业务流程，造成返工、延误甚至数据异常。而且从系统角度看，这些条码图片往往成功生成了，并且显示正常，这让问题变得更加难以定位。要理解这些问题，首先我们需要了解扫描设备的工作方式。
静区（Quiet Zone）被忽视
条码扫描并不是拍照识别，而是基于光学反射。扫描设备会向条码区域投射光线，根据黑色与白色区域反射强度的变化，识别出一组连续的高低信号。这些信号再被还原为对应的编码数据。
在这一过程中，扫描器需要一个明确的起始参考点，而这个参考点正是 静区（Quiet Zone），也就是位于条码左右（及上下）两侧、不包含任何条或空的纯空白区域。
静区的真实作用
静区并不是为了使条形码看起来美观而存在，而是用于：
- 为扫描设备提供稳定的背景参考
- 明确条码内容的起始位置
- 避免将背景或边缘误判为条码的一部分
如果静区不足，扫描器可能无法正确判断条码的起点，从而导致整体解码失败。在实际排查中，静区设置不足是导致扫码失败的高频原因之一。
Spire.Barcode 中的实用做法
在 Spire.Barcode 中，可以通过 边框 + 白色 + 宽度 的组合方式，为条码主动创造足够的静区。
这种方式的核心并不在于绘制边框本身，而是通过设置边框宽度为条码四周留出稳定的空白区域。
settings.HasBorder = true;
settings.BorderColor = Color.White;
settings.BorderWidth = 15;
这种做法具有多种优势：
- 不依赖具体条码类型
- 不改变条码本体的比例结构
- 在屏幕显示和打印场景中都表现稳定
在实际项目中，边框宽度通常建议设置在 10–15 之间。
分辨率的关键影响

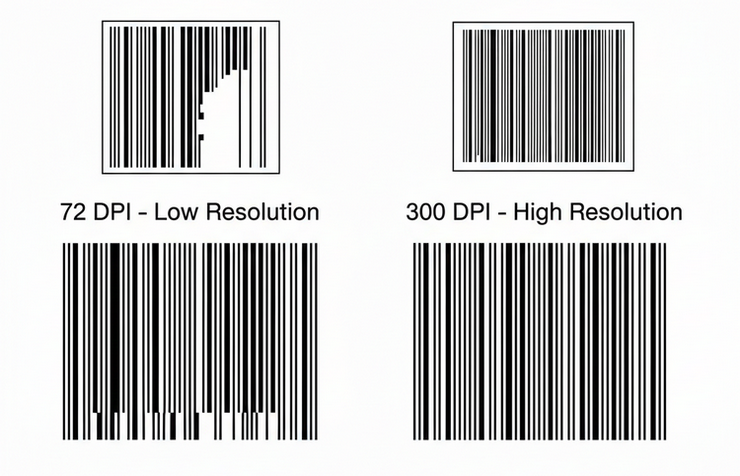

很多条码在屏幕上可以被正常识别，但一旦打印出来就无法扫描，原因通常出在分辨率上。一维条码由大量极细的线条组成，其最小单位被称为 窄条宽度（Module）。当输出分辨率过低时，这些窄条无法被准确绘制。
以常见情况为例：
- 窄条宽度约为 0.3 mm
- 若打印分辨率为 72 DPI，对应的像素数量不足 1 个
在这种情况下，打印设备只能进行近似渲染，导致条与空的比例被破坏，扫描器也就无法正确还原编码结构。
正确的处理方式
在需要打印或工业使用的场景中，应明确指定较高的输出分辨率：
settings.DpiX = 300;
settings.DpiY = 300;
300 DPI 通常被视为打印的安全标准，可以确保条码的每一条线都能稳定落在像素网格上。如果使用更高精度的打印设备，600 DPI 会更加稳妥。
四、条空对比度：不仅仅是黑白
条形码的颜色是一个在设计阶段非常容易被忽略的问题。大多数条码扫描设备使用红光作为扫描光源。在红光照射下，红色区域会产生较高的反射率，扫描器可能将其误判为背景，从而无法识别条码结构。
因此，红色条码在实际应用中存在较高的识别风险，应当在设计阶段直接规避。
推荐的条形码颜色
- 条码颜色：黑色、深蓝色、深绿色
- 背景颜色：白色、浅黄色
- 条码与背景的对比度建议不低于 70%
合理的颜色对比，是保证稳定识别的重要前提。
五、C# 实战示例：生成高识别率条形码
下面的示例代码整合了前文提到的关键设置，适用于对识别稳定性有要求的业务场景。
using Spire.Barcode;
using System.Drawing;
// 初始化设置
BarcodeSettings settings = new BarcodeSettings();
// 条形码通用标准
settings.Type = BarCodeType.Code128;
settings.Data = "SN-2026-0128";
// 将边框颜色设为白色，从而在条码四周强制预留留白作为静区
settings.HasBorder = true;
settings.BorderColor = Color.White;
settings.BorderWidth = 15;
// 设置为 300 DPI，确保打印输出线条清晰
settings.DpiX = 300;
settings.DpiY = 300;
// 调整窄条宽度与文字间距
settings.X = 0.8f;
settings.ShowTextOnBottom = true;
settings.TextMargin = 6.0f;
// 生成条形码
BarCodeGenerator generator = new BarCodeGenerator(settings);
Image image = generator.GenerateImage();
image.Save("E:\\Administrator\\Python1\\output\\条形码.png");

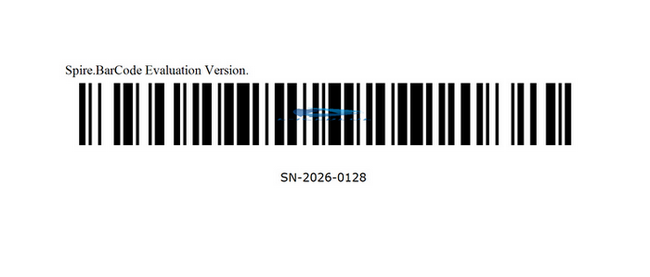

生成的条形码如下图所示：
该配置在仓储、物流、资产管理等场景中具有良好的稳定性。
六、常见问题与解答：扫码失败的自查清单
Q1：为什么条码在电脑上能扫，打印出来却不行？
A：需要重点检查打印机分辨率、碳带或墨水质量，确认是否存在晕染或线条粘连。
Q2：是否可以生成彩色条码？
A：可以，但应确保使用深色条码搭配浅色背景，并避免使用红色。
Q3：静区可以设置得很大吗？
A：静区没有严格上限，但过大会浪费标签空间。一般控制在 10–15 即可。
结语
条码识别率并不是不可控的问题，而是由一系列可量化、可配置的技术细节共同决定的结果。
在实际项目中，只要重点关注以下几点：
- 是否为条码预留了足够的静区
- 输出与打印分辨率是否达标
- 颜色搭配是否符合扫描设备的光学特性
生成的条码就能在真实业务环境中稳定工作。
