实验三

实验任务一：

assume cs:code, ds:data

data segment
    x db 1, 9, 3
    len1 equ $ - x

    y dw 1, 9, 3
    len2 equ $ - y
data ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov si, offset x
    mov cx, len1
    mov ah, 2
 s1:mov dl, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    inc si
    loop s1

    mov ah, 2
    mov dl, 0ah
    int 21h

    mov si, offset y
    mov cx, len2/2
    mov ah, 2
 s2:mov dx, [si]
    or dl, 30h
    int 21h

    mov dl, ' '
    int 21h

    add si, 2
    loop s2

    mov ah, 4ch
    int 21h
code ends
end start

① line27, 汇编指令 loop s1 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机 器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s1其后指令的偏移地址的。

 位移量为-14，从当前位置0019到000D，同时000D也需要跳过，再减去2，那么位移量就是-14；cpu通过指令机器码获得转移的位移，通过当前指令位移减去机器码中的位移得到跳转后的偏移地址。F2为-14的补码，那么位移量就是-14.

② line44，汇编指令 loop s2 跳转时，是根据位移量跳转的。通过debug反汇编，查看其机 器码，分析其跳转的位移量是多少？（位移量数值以十进制数值回答）从CPU的角度，说明 是如何计算得到跳转后标号s2其后指令的偏移地址的。

位移量为-16，从当前位置0037到0029，同时跳过0029，再减去2，那么偏移量就是-12；cpu通过指令机器码获得转移的位移，通过当前指令位移减去机器码中的位移得到跳转后的偏移地址。F0为-16的补码，那么位移量就是-16.

试验任务二：

assume cs:code, ds:data

data segment
    dw 200h, 0h, 230h, 0h
data ends

stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax, data
    mov ds, ax

    mov word ptr ds:[0], offset s1
    mov word ptr ds:[2], offset s2
    mov ds:[4], cs

    mov ax, stack
    mov ss, ax
    mov sp, 16

    call word ptr ds:[0]
s1: pop ax

    call dword ptr ds:[2]
s2: pop bx
    pop cx

    mov ah, 4ch
    int 21h
code ends
end start

 ① 根据call指令的跳转原理，先从理论上分析，程序执行到退出（line31)之前，寄存器(ax) = ? 寄存器(bx) = ? 寄存器(cx) = ?

执行call word ptr ds:[0]时，将指令s1的偏移地址放入栈中，然后跳转到s1执行，将栈顶s1偏移地址赋值给ax，sp+2，同理bx，ds:[4]中存储的是cs，pop cx时，sp为sp+4，所以cx赋值为cs。

ax=s1,bx=s2,cx=cs

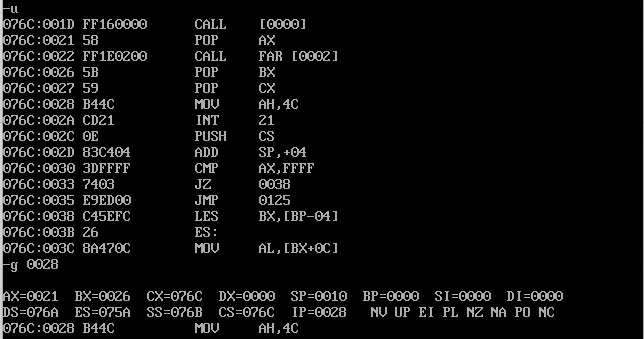

 ② 对源程序进行汇编、链接，得到可执行程序task2.exe。使用debug调试，观察、验证调试 结果与理论分析结果是否一致？





 观察可得，实验结果与分析完全一致。

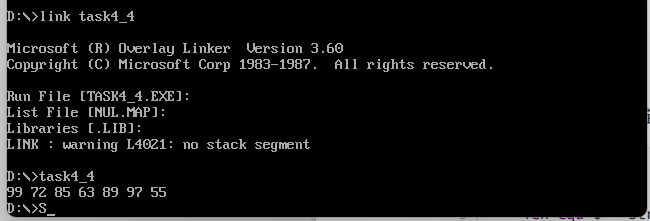

试验任务三：

assume cs:code, ds:data
data segment
    x db 99, 72, 85, 63, 89, 97, 55
    len equ $- x     ;len为x的长度
data ends

code segment
start:
    mov ax, data
    mov ds, ax
    mov si, 0
    mov bl, 10
    mov cx, len

s:  mov ah, 0
    mov al, [si]
    call printNumber
    call printSpace
    inc si
    loop s

mov ah, 4ch
int 21h


printNumber:
    div bl
    mov dl, al     ;al为商，存在dl中
    mov bh, ah   ;ah为余数，存在bh中

    or dl,30H  ;输出十位dl
    mov ah,2
    int 21h

    mov dl, bh  ;输出个位bh
    or dl,30H
    mov ah,2
    int 21h

    ret

printSpace:
   mov ah, 2
   mov dl, ' '
   int 21h
   ret

code ends
end start

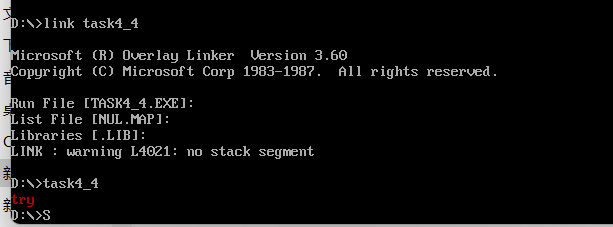

 试验任务四

assume cs:code, ds:data

data segment
    str db 'try'
    len equ $ - str
data ends
stack segment
    db 16 dup(0)
stack ends

code segment
start:
    mov ax,stack
    mov ss,ax
    mov sp,16
    mov ax, data
    mov ds, ax
    mov ax, 0b800h      ;显存的内存地址为b8000h~bFFFFh
    mov es, ax
    mov di, 0
    mov cx, len
    mov si, offset str
s1:
    mov bl, 2      ;设定颜色为绿色
    mov bh, 0     ;设置行
    call printStr
    loop s1

    mov cx, len
    mov si, offset str
    mov bh, 24     ;设置行
    mov al, 0a0h       ;每行的字节数为160(8每行0列)
    mov ah, 0
    mul bh
    mov di, ax       ;设置位置
s2:
    mov bl, 4      ;设定颜色为红色
    call printStr
    loop s2

    mov ah, 4ch
    int 21h

printStr:
    mov ah, bl        ;ah存颜色
    mov al, [si]        ;al存显示的内容
    mov es:[di], ax  ;es:[di]是指定输出位置
    add di, 2
    inc si
    ret

code ends
end start

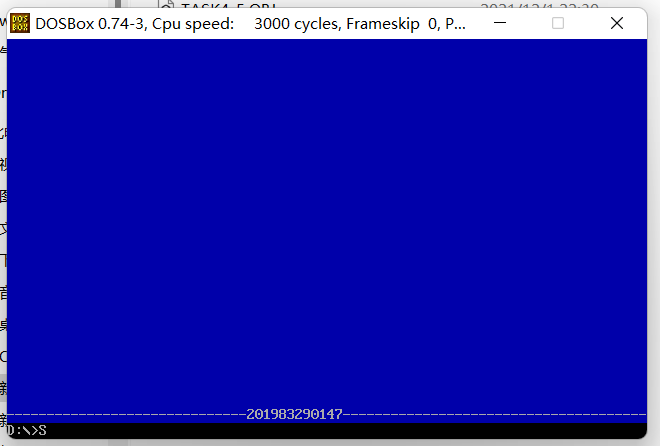

 试验任务五

assume cs:code, ds:data

data segment
stu_no db '201983290147'
len = $ - stu_no
data ends

stack segment
    dw 0,0,0,0,0,0,0,0,0      ;定义一个段，用来做栈段，容量为16个字节
stack ends

code segment
start:
mov ax,stack
mov ss,ax
mov sp,16

mov ax, data
mov ds, ax
mov ax, 0b800h
mov es, ax

;第一层循环
    mov di, 0
    mov cx, 24
s1:
    push cx   ;将外层循环的cx压栈
    mov cx, 80  ;将cx设置成内层循环的次数
s2:
    mov ax, 1720h
    mov es:[di], ax
    add di, 2
loop s2
    mov di, 0
    pop cx ;从栈顶将cx的值进行恢复
    mov ax, es
    add ax, 0ah
    mov es, ax
loop s1

;第二层循环
    mov di, 0
    mov cx, 30
s3:
    mov ax, 172dh
    mov es:[di], ax
    add di, 2
loop s3

;第三层循环
    mov di, 003ch       ;设置学号起始位置
    mov si, offset stu_no
    mov cx, len
s4:
    mov ah, 017h        ;ah存颜色
    mov al, [si]        ;al存显示的内容
    mov es:[di], ax  ;es:[di]是指定输出位置
    inc si
    add di, 2
loop s4

;第四层循环
    mov cx, 38
s5:
    mov ax, 172dh
    mov es:[di], ax
    add di, 2
loop s5

    mov ah, 4ch
    int 21h

code ends
end start
