linux 设备树

一、设备树作用

  设备树存在的目的是将soc的uart、i2c、spi等外设信息以设备树文件的形式独立出内核,系统启动时,内核会将设备树读入。

二、dts、dtsi、dtb、dtc关系

  设备树有.dts和.dtsi两种文件形式,.dtsi是.dts的公共部分,被dts包含。dtc是dts的编译器,将dtsi和dts编译成dtb。最终内核是读取dtb文件将设备树度进内核。dtc工具在linux源码/scripts/dtc 目录下。



三、设备树结构

uart0是节点标签,serial是节点名称,12100000是uart0寄存器首地址,在dts中可以通过@uart0来访问这个节点

下面是hi3559av100-demb.dts的部分设备树

#include "hi3559av100.dtsi"

/ {                         以“/”开头
model = "Hisilicon HI3559AV100 DEMO Board";    model指定制造商的设备型号
compatible = "hisilicon,hi3559av100";          compatible指定了系统的名称,用来内核检查该设备是否支持linux

aliases {                     aliases 是为节点取一个别名
serial0 = &uart0;
serial1 = &uart1;

i2c0 = &i2c_bus0;
i2c1 = &i2c_bus1;

spi0 = &spi_bus0;
spi1 = &spi_bus1;

gpio0 = &gpio_chip0;
gpio1 = &gpio_chip1;
};

chosen {  chosen节点是uboot的bootargs参数,uboot启动时,会将自己的bootargs参数写入到这个节点中,如果设备树中有bootargs参数,则会进行替换,如果没有则追加,这样就能将uboot的bootargs参数传递给内核。

      /sys/firmware/devicetree/base/chosen/bootargs的参数就是uboot中设置的参数。
bootargs = "mem=512M console=ttyAMA0,115200 clk_ignore_unused root=/dev/mtdblock2 rootfstype=yaffs2 rw mtdparts=hinand:1M(boot),9M(kernel),32M(rootfs),1M(this_bootargs_string_is_reserved_for_bootargs_form_uboot!!!_it_must_be_longer_than_bootargs_form_uboot!!!_this_bootargs_string_is_reserved_for_bootargs_form_uboot!!!_it_must_be_longer_than_bootargs_form_uboot!!!_this_bootargs_string_is_reserved_for_bootargs_form_uboot!!!_it_must_be_longer_than_bootargs_form_uboot!!!_this_bootargs_string_is_reserved_for_bootargs_form_uboot!!!_it_must_be_longer_than_bootargs_form_uboot!!!_this_bootargs_string_is_reserved_for_bootargs_form_uboot!!!_it_must_be_longer_than_bootargs_form_uboot!!!)";

linux,initrd-start = <0x60000040>;
linux,initrd-end = <0x61000000>;
};

cpus {
#address-cells = <2>;
#size-cells = <0>;

cpu@0 {
compatible = "arm,cortex-a53";
device_type = "cpu";
reg = <0x0 0x0>;
enable-method = "psci";
clock-latency = <100000>; /* From legacy driver */
cpu-idle-states = <&CPU_POWERDOWN &CPU_STANDBY>;
};

cpu@1 {
compatible = "arm,cortex-a53";
device_type = "cpu";
reg = <0x0 0x1>;
enable-method = "psci";
clock-latency = <200000>; /* From legacy driver */
cpu-idle-states = <&CPU_POWERDOWN &CPU_STANDBY>;
};
cpu@2 {
compatible = "arm,cortex-a73";
device_type = "cpu";
reg = <0x0 0x100>;
enable-method = "psci";
cpu-idle-states = <&CPU_POWERDOWN &CPU_STANDBY>;
vcc-supply = <&a73_regulator>;
};
cpu@3 {
compatible = "arm,cortex-a73";
device_type = "cpu";
reg = <0x0 0x101>;
enable-method = "psci";
operating-points = <
792000 796000
1296000 888000
1608000 988000
>;
clocks = <&clock HI3559AV100_A73_MUX>,
<&clock HI3559AV100_FIXED_24M>,
<&clock HI3559AV100_APLL_CLK>,
<&clock HI3559AV100_FIXED_1000M>;
clock-names = "a73_mux","24m","apll","1000m";
clock-latency = <400000>; /* From legacy driver */
cpu-idle-states = <&CPU_POWERDOWN &CPU_STANDBY>;
vcc-supply = <&a73_regulator>;
};

};

memory {
device_type = "memory";
reg = <0x0 0x44000000 0x2 0x0>; /* system memory base */
};
};

&uart0 {      "&"表示追加节点属性,在dtsi文件中已经有uart0节点的描述,这里追加一个"status"属性,如果dtsi中已经有status属性,将会替换,如果没有则追加。
status = "okay";
};

&uart1 {
status = "okay";
};

四、设备树解析在系统中的位置

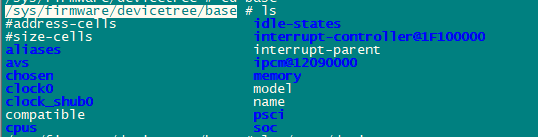

  设备树会被内核解析到/sys/firmware/devicetree/base和/proc/device-tree/,以hi3559为例,该目录下的文件如下所示:





这些文件对应设备树中的节点。

五、设备树对应生成的设备

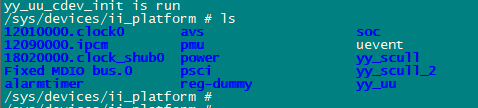

  设备树的每一个节点设备都会被linux生成一个struct platform_device,生成的位置在/sys/devices/paltform中,如下图所示:

 这些设备就是根据hi3559av100-demb.dts生成的,其中yy_scull和yy_scull_2是自己加的设备树节点,yy_uu是自己insmod的设备。

 在kernel/drivers/of/paltform.c中的of_platform_default_populate_init函数会调用of_platform_device_create生成对应的paltfrom_device。
