使用lattice进行数据可视化-- 面板函数

使用lattice进行高级绘图-- 面板函数

每一个高水平的画图函数都采用了默认的函数来绘制面板图。默认函数遵循命名规则panel.graph_function，其中graph_function指的是高水平的函数。例如：

xyplot(mpg~wt|displacement, data=mtcars)

也可以写成：

xyplot(mpg~wt|displacement, data=mtcars, panel=panel.xyplot)

这是一个强大的功能，因为它可以让我们用自己设计的默认函数来代替默认的面板函数。前面，我们画出了以汽车发动机排量为条件的汽车重量的油耗。如果你想加上回归线、地毯图和网格线，需要做什么呢？ 我们可以通过创建自己的面板函数来实现它，代码如下：

（1）自定义面板函数xyplot

library(lattice)

displacement <- equal.count(mtcars$disp, number=3, overlap=0)

#将四个独立的构件函数集成到自己的mypanel()函数中

mypanel <- function(x, y) {

 panel.xyplot(x, y, pch=19)

 panel.rug(x, y)

 panel.grid(h=-1, v=-1)   #panel.grid()函数添加水平和垂直的网格线（使用负数迫使其用轴标签排队）。

 panel.lmline(x, y, col="red", lwd=1, lty=2)

 }

xyplot(mpg~wt|displacement, data=mtcars,

 layout=c(3, 1),

 aspect=1.5,

 main = "Miles per Gallon vs. Weight by Engine Displacement",

 xlab = "Weight",

 ylab = "Miles per Gallon",

 panel = mypanel)   #自定义面板函数，通过xyplot()函数中的panel=option选项使它生效

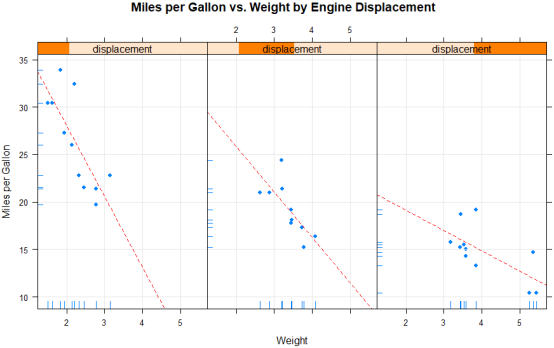

结果分析：panel.xyplot()函数使用一个填充的圆（pch=19）产生散点图，也就是实心圆，panel.grid()函数添加水平和垂直的网格线（使用负数迫使其用轴标签排队），如图中的灰色网格线，panel.rug()函数把地毯图加到x轴和y轴的每个标签上，如图中的青绿色和蓝色短线条。panel.rug(x, FALSE)和panel.rug(FALSE, y)将分别把地毯加到横轴和纵轴。panel.lmline()函数添加了被渲染成红色（col="red"）、标准厚度（lwd=2）的虚线（lty=2）回归曲线。
