1×1 卷积和Inception 网络

 1.1 1×1 卷积（Network in Network and 1×1 convolutions）

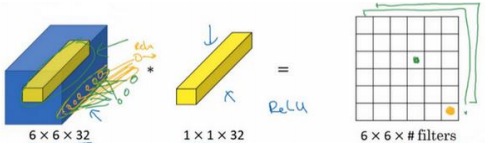

输入一张 6×6×1 的图片，然后对它做卷积，起过滤器大小为 1×1×1，结果相当于把这个图片乘以数字 2，但这仅仅是对于6×6×1 的一个通道图片来说，1×1 卷积效果不佳。如果是一张 6×6×32 的图片，那么使用 1×1 过滤器进行卷积效果更好，具体来说，1×1 卷积所实现的功能是遍历这 36 个单元格，计算左图中 32 个数字和过滤器中 32 个数字的元素积之和，然后应用 ReLU 非线性函数。我们以其中一个单元为例，它是这个输入层上的某个切片，用这 36 个数字乘以这个输入层上 1×1 切片，得到一个实数，像这样把它画在输出中。这个 1×1×32 过滤器中的 32 个数字可以这样理解，一个神经元的输入是 32 个数字，即相同高度和宽度上某一切片上的 32个数字，这 32 个数字具有不同通道，乘以 32 个权重（将过滤器中的 32 个数理解为权重），然后应用 ReLU 非线性函数，在这里输出相应的结果。所以 1×1 卷积可以从根本上理解为对这 32 个不同的位置都应用一个全连接层，全连接层的作用是输入 32 个数字（过滤器数量标记为n_c^[l+1]，在这 36 个单元上重复此过程）,输出结果是 6×6×#filters（过滤器数量），以便在输入层上实施一个非平凡（non-trivial）计算。





 1.2  Inception 网络简介

构建卷积层时，你要决定过滤器的大小究竟是 1×1，，3×3 还是 5×5，或者要不要添加池化层。而 Inception 网络的作用就是代替你来决定，虽然网络架构因此变得更加复杂，但网络表现却非常好。

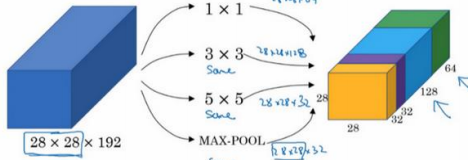

这是你 28×28×192 维度的输入层，Inception 网络或 Inception 层的作用就是代替人工来确定卷积层中的过滤器类型，或者确定是否需要创建卷积层或池化层。如果使用 1×1 卷积，输出结果会是 28×28×#（某个值），假设输出为 28×28×64，并且这里只有一个层。如果使用 3×3 的过滤器，那么输出是 28×28×128。然后我们把第二个值堆积到第一个值上，为了匹配维度，我们应用 same 卷积，输出维度依然是 28×28，和输入维度相同，即高度和宽度相同。如果用 5×5 过滤器或许会更好，输出变成 28×28×32，我们再次使用 same 卷积，保持维度不变。如果你不想要卷积层，那就用池化操作，得到一些不同的输出结果，我们把它也堆积起来，这里的池化输出是 28×28×32。为了匹配所有维度，我们需要对最大池化使用 padding，它是一种特殊的池化形式，因为如果输入的高度和宽度为 28×28，则输出的相应维度也是28×28。然后再进行池化，padding 不变，步幅为 1。



有了这样的 Inception 模块，你就可以输入某个量，因为它累加了所有数字，这里的最终输出为 32+32+128+64=256。Inception 模块的输入为 28×28×192，输出为 28×28×256。这就是 Inception 网络的核心内容。



1.3 Inception 网络（Inception network）

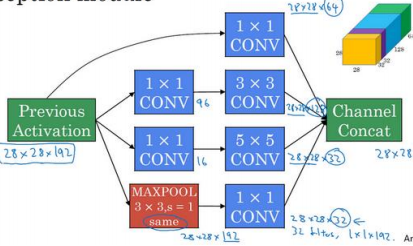

Inception 模块会将之前层的激活或者输出作为它的输入，作为前提，这是一个28×28×192 的输入，先通过一个 1×1的层，再通过一个 5×5 的层，1×1 的层可能有 16 个通道，而 5×5 的层输出为 28×28×32，共32 个通道。为了在这个 3×3 的卷积层中节省运算量，你也可以做相同的操作，这样的话 3×3 的层将会输出 28×28×128。或许你还想将其直接通过一个 1×1 的卷积层，这时就不必在后面再跟一个 1×1 的层了，这样的话过程就只有一步，假设这个层的输出是 28×28×64。最后是池化层。为了能在最后将这些输出都连接起来，我们会使用 same类型的 padding 来池化，使得输出的高和宽依然是 28×28，这样才能将它与其他输出连接起来，在这过程中，把得到的各个层的通道都加起来，最后得到一个 28×28×256 的输出，这就是一个 Inception 模块。

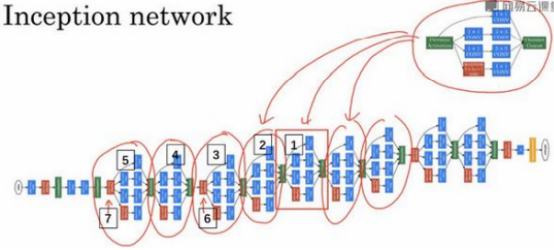

而 Inception 网络所做的就是将这些模块都组合到一起，最后组成了网络。
