Rlc串联电压相量是什么关系，输入阻抗

1.电压相量关系

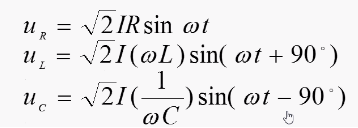

①电感的电压领先电阻90°，电阻两端的电压领先电容90°则电感电压领先电容电压180°

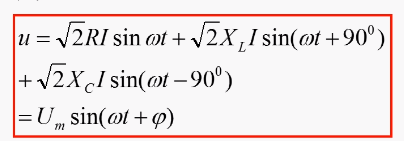

②同频率正弦量的加法还是同频率的正弦量

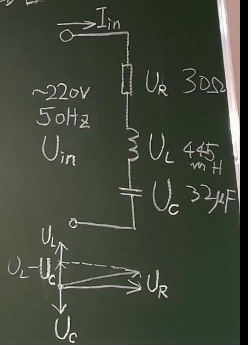

③串联电路电流相等，电压不等，计算电压就等于三个元件电压相量的和，选取相同的量作参考相量（此处是串联电路，所以采用电流当参考相量）U_L-U_C为什么是减是因为Uc的相位是负的，三个相量构成直角三角形，斜边为总电压，根据勾股定理求总电压的值



④绿色的角是总电压与总电流的相位差，也是总电压与电阻的相位差
