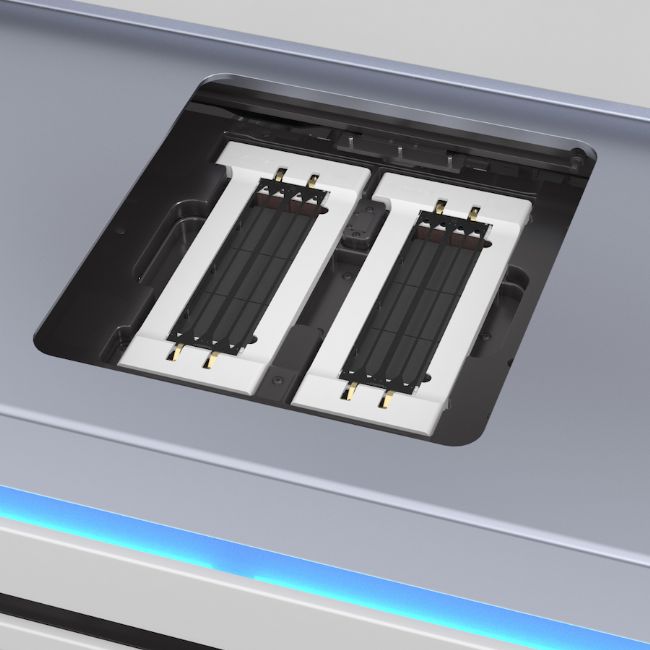

优化基因测序芯片表面修饰工艺以降低成本，需在保证修饰效果（如引物固定效率、信号稳定性）的前提下，从材料选择、流程简化、设备升级、良率提升等多维度系统性优化。以下是具体策略及实施路径：


一、降低原材料成本：替代与复用
低成本功能试剂替代

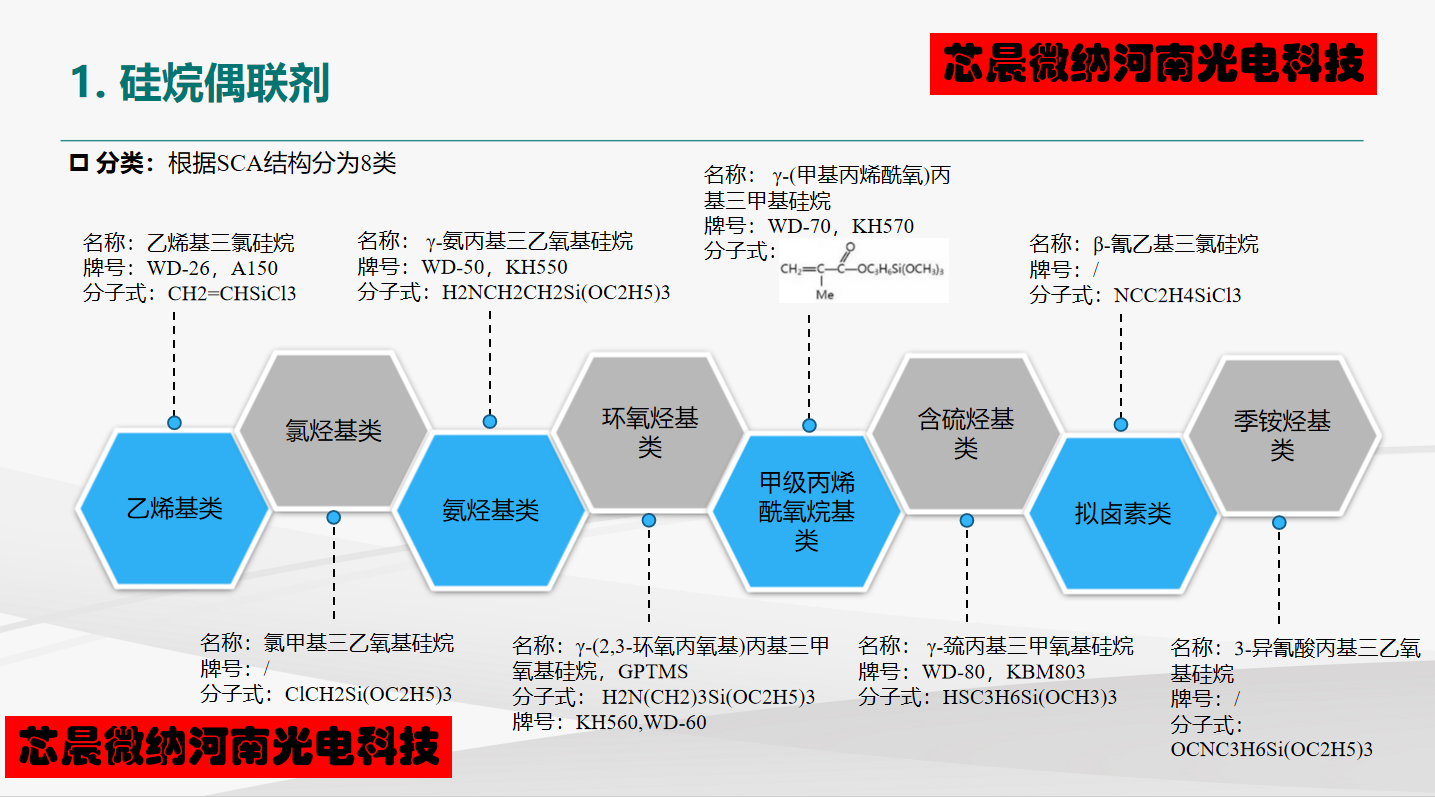

硅烷试剂国产化：传统依赖进口硅烷（如德国默克的 APTES、GPTMS），可替换为性能相当的国产试剂（如中科院化学所的硅烷衍生物），成本降低 30%-50%（进口硅烷单价约 1000 元 / 100mL，国产约 400-600 元）。

简化功能化分子结构：例如用短链烷基硅烷（如 C3 硅烷）替代长链硅烷，在保证引物固定效率的同时，原材料成本降低 20%（长链硅烷合成步骤更复杂）。
水相反应替代有机相：传统硅烷化需使用乙醇作为溶剂，可改用含水缓冲液体系（如 PBS），减少有机溶剂采购及回收成本（乙醇单价约 8 元 / L，但需防爆储存，水相体系更安全）。
基底材料低成本化
玻璃替代硅片：硅片（纯度 99.9%）成本约 100 元 / 片（4 英寸），而高透光硼硅玻璃（如 Schott D263）成本仅 30 元 / 片，且表面羟基密度相当，适合光学检测芯片。（芯晨微纳河南光电科技有限公司可提供多种型号光学玻璃，用于基因测序芯片加工，如BF33、D263T、D263B以及国产平替）
塑料基底应用：对非高精度测序（如快速病原体检测），采用 cyclic olefin copolymer（COC）塑料，通过注塑成型批量生产，单芯片材料成本从玻璃的 30 元降至 5 元（适合一次性使用场景）。
试剂循环利用
硅烷化反应后的废液（含未反应硅烷）可通过蒸馏回收（纯度恢复至 90% 以上），重复使用 2-3 次，降低试剂消耗（单次硅烷化试剂成本可减少 30%）。
二、简化工艺流程：减少步骤与时间
合并预处理与修饰步骤
传统工艺：等离子体清洗（30 分钟）→ 硅烷化（60 分钟）→ 固化（30 分钟），总耗时 2 小时。
优化方案：采用等离子体辅助硅烷化，在等离子体处理同时通入硅烷蒸汽，利用等离子体活化表面羟基并促进硅烷反应，将总耗时压缩至 40 分钟，能耗降低 50%（等离子体设备功率约 500W，缩短处理时间直接减少电费）。（全套技术支持可联系芯晨微纳河南光电科技有限公司）
省略中间洗涤步骤
传统聚合物接枝工艺需多次离心洗涤（去除未反应单体），可改用超临界 CO₂萃取，单次处理即可高效去除杂质，洗涤时间从 2 小时缩短至 30 分钟，且无需有机溶剂（CO₂可回收）。
减少修饰层数
传统为增强稳定性采用 “硅烷 - 聚合物 - 引物” 三层结构，可通过双功能硅烷直接固定引物（如同时含硅氧键和氨基的硅烷），减少一层聚合物接枝，工艺步骤减少 30%，且修饰层更薄（降低信号干扰）。（全套技术支持可联系芯晨微纳河南光电科技有限公司）
三、提升生产效率：规模化与自动化
批量化生产
从单张芯片修饰升级为托盘式批量处理（如一次处理 20 片 4 英寸芯片），硅烷化反应槽容量从 1L 扩展至 10L，单位能耗降低 60%（设备启动能耗分摊至更多产品）。
采用卷对卷（Roll-to-Roll）修饰：对柔性基底（如塑料薄膜），通过连续涂布硅烷、紫外固化等流水线操作，生产速度从 10 片 / 小时提升至 100 米 / 小时（适合大规模测序芯片生产）。
自动化工艺控制
引入机器视觉 + 机器人系统：自动完成芯片上料、清洗、试剂涂布、干燥等步骤，减少人工操作（传统 1 名操作员处理 100 片 / 天，自动化系统可处理 500 片 / 天，人力成本降低 80%）。
实时监测修饰均匀性：通过在线荧光扫描仪（每 5 秒检测一次表面荧光强度），及时调整硅烷浓度或反应时间，避免整批芯片报废（良率从 80% 提升至 95%，报废损失减少 75%）。
四、优化质量控制：降低报废率
早期缺陷检测
在预处理阶段采用激光共聚焦显微镜（检测表面粗糙度，阈值控制在 Ra<0.5nm），提前剔除不合格基底（传统在修饰后才发现缺陷，已浪费修饰试剂）。
引入电化学阻抗谱（EIS）：修饰后快速检测表面电阻变化（反映修饰层完整性），检测时间从传统荧光法的 30 分钟缩短至 5 分钟，提升质控效率。
稳定性预测试
传统通过加速老化试验（70℃烘烤 72 小时）验证稳定性，可改用差示扫描量热法（DSC） 测量修饰层玻璃化温度（Tg），Tg>80℃的修饰层即可满足测序反应需求（加速试验时间从 3 天缩短至 2 小时）。
五、适配测序技术：定向优化修饰需求
不同测序技术对修饰的要求差异显著，针对性优化可避免 “过度修饰” 导致的成本浪费：
Illumina 桥式 PCR 芯片：无需追求超高引物密度（过度密集会导致簇信号重叠），将固定密度从 10⁷个 /mm² 降至 8×10⁶个 /mm²（仍满足测序质量），硅烷用量减少 20%。
纳米孔测序芯片：重点优化孔道内壁光滑度而非引物固定，可采用自组装单分子层（SAMs） 替代聚合物接枝，修饰成本降低 40%（SAMs 仅需单步浸泡反应）。
单分子测序芯片：需严格控制背景噪音，但可减少荧光淬灭剂用量（通过优化缓冲液 pH 值至 7.5，而非依赖高价淬灭剂），试剂成本降低 30%。
六、成本优化效果测算（以 1000 片 4 英寸芯片为例）
优化方向 传统成本（元） 优化后成本（元） 降幅
原材料（硅烷 + 基底） 15,000 8,000 47%
能耗（设备 + 空调） 5,000 2,000 60%
人工（3 人 / 天） 6,000 1,500 75%
报废损失（20% 报废） 4,000 1,000 75%
总成本 30,000 12,500 58%
总结
基因测序芯片表面修饰的成本优化需平衡 “性能” 与 “成本”，核心路径是：用低成本材料替代高价试剂、通过工艺合并与自动化缩短流程、针对性适配测序技术需求以避免过度修饰。未来随着纳米自组装、动态响应材料等技术的成熟，修饰成本有望进一步降低，推动基因测序向 “百元基因组” 甚至 “十元基因组” 迈进。
